Наименование

Количество

Генератор

1 шт.

Шнур питания

1 шт.

Измерительный кабель ВЧ

1 шт.

Интерфейсный кабель USB

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

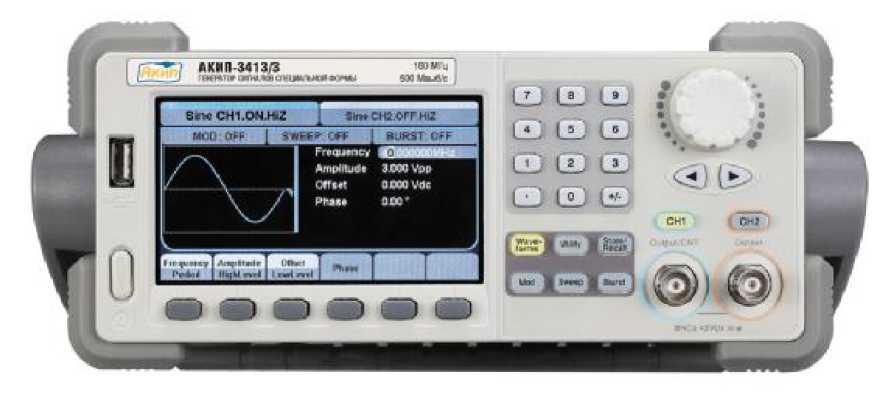

Модификация

АКИП-3413/1

АКИП-3413/2

АКИП-3413/3

Максимальная частота

80 МГц

120 МГц

160 МГц

Число каналов

2

Частота дискретизации

500 МГц

Число точек сигнала произвольной формы

16000 - для канала 1

512000 - для канала 2

Вертикальное разрешение

14 бит

Форма сигнала

Синус, прямоугольник, треугольник, импульс, белый шум, постоянный уровень, 36 типов предустановленных специальных форм

Синус

1 мкГц - 80 МГц

1 мкГц - 120 МГц

1 мкГц - 160 МГц

Прямоугольный

1 мкГц - 30 МГц

1 мкГц - 40 МГц

1 мкГц - 50 МГц

Импульс

1 мкГц - 20 МГц

1 мкГц - 30 МГц

1 мкГц - 40 МГц

Треугольный (пилообразный)

1 мкГц - 2 МГц

1 мкГц - 3 МГц

1 мкГц - 4 МГц

Белый шум

100 МГц (-3дБ)

100 МГц (-3дБ)

100 МГц (-3дБ)

Произвольная форма

1 мкГц-20 МГц

1 мкГц-30 МГц

1 мкГц-40 МГц

Погрешность установки частоты при температуре (23±5) °С

Стандартно: ± 2Ч0^-6 (в пределах 1 года); с опцией 100: ± 2П0^-7 (в пределах 1 года)

Модуляция

AM, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ, ГКЧ (качание по частоте), пакетный режим

Диапазон амплитуд на нагрузке 50 Ом

^{1 мВ}размах ^{— 10 В}размах ^{(— 40 МГц)}

1 мВразмах - 5 Вразмах (свыше 40 до 100 МГц)

^{1 мВ}размах ^{— 1,5 В}размах ^{(свыше 100 до 160 МГц)}

Время готовности прибора к работе

30 минут после подачи питания

Параметры питания

Потребляемая мощность менее 30 В^А

Габаритные размеры

(ширина х высота х длина) мм = 261 х 105 х 344

Масса

2,8 кг

Уровень гармоник в выходном сигнале по двум каналам по отношению к уровню несущей для диапазонов:

от 0 до 1 МГц

свыше 1 МГц до 10 МГц свыше 10 МГц до 100 МГц свыше 100 МГц до 160 МГц

Значение

минус 54 дБн минус 46 дБн минус 36 дБн минус 26 дБн

Суммарные гармонические искажения на частотах до 20 кГц

0,2 %

Уровни негармонических составляющих в выходном сигнале по отношению к уровню несущей для диапазона:

менее 1 МГц

менее минус 70 дБн

Длительность фронта и среза для уровня сигнала 1 В и частоты 1 кГц для всех модификаций, нс, менее

8

Выброс на вершине, %, менее

3

Диапазон установки скважности для диапазонов частот, %: от 1 мкГц до 10 МГц

20 - 80

свыше 10 МГц до 40 МГц

40 - 60

Нелинейность для сигнала 1 В, 1 кГц при 100 %-ной симметрии

менее 0,1 %

Асимметричность

от 0 % до 100 %

Период

от 25 нс до 1000000 с

Длительность импульса

от 12 нс до (1000000с-12 нс)

Диапазон установки времени нарастания и среза

6,0 нс - 6,0 с

Пределы допускаемой абсолютной погрешности установки времени нарастания и среза

± (0,01хт + 2 нс), где т - установленное значение времени нарастания и среза, нс

Диапазон индикации установки скважности, %

0,0001 - 99,9999

Диапазон установки скважности, %

(T/ тп)х100, где, Т-период повторения импульса тп - длительность импульса

Выброс на вершине, %, менее

3

Длина формы сигнала

16000 точек (канал 1) 512000 точек (канал 2)

Вертикальное разрешение

14 бит

Частота дискретизации

500 МГц

Минимальная длительность фронта и среза

10 нс

Размах сигнала на нагрузке 50 Ом в частотном диапазоне менее 40 МГц

Размах сигнала на нагрузке 50 Ом в частотном диапазоне свыше 40 МГц до 100 МГц

Размах сигнала на нагрузке 50 Ом в частотном диапазоне свыше 100 МГц до 160 МГц

от 1 мВ до 10 В от 1 мВ до 5 В от 1 мВ до 1,5 В

Пределы допускаемой абсолютной погрешности установки размаха (пикового значения) для сигнала синусоидальной формы частотой 1 кГц

± (0,02xR + 2 мВ), при R < 640 мВ

± (0,02xR + 10 мВ), при

640 мВ < R <1,6 В

± (0,03xR + 30 мВ), при R > 1,6 В где R - установленное значение размаха, мВ

Неравномерность АЧХ сигнала синусоидальной формы относительно 1 кГц (при уровне сигнала 7 дБм)

± 0,1 дБ< 10 МГц; ± 0,2 дБ< 60 МГц; ± 0,4 дБ< 100 МГц;

± 0,8 дБ< 160 МГц

Диапазон смещения постоянной составляющей на нагрузке 50 Ом в частотном диапазоне:

< 40 МГц

±4,999 В

свыше 40 МГц до 100 МГц

±2,499 В

свыше 100 МГц до 160 МГц

±749 мВ

Пределы допускаемой абсолютной погрешности установки

±(0,01Х|С| + 1 мВ), при |С| < 1 В;

смещения

±(0,01Х|С| + 5 мВ), при |С| > 1 В где |С| - абсолютная величина смещения, мВ

Сигнал несущей

Синус, прямоугольный, треугольный, произвольный (кроме DC)

Источник модуляции

Внутренний/внешний

Форма сигнала модуляции в диапазоне 2мГц -20 кГц

Синус, прямоугольный, треугольный, произвольный, шум

Глубина модуляции

0 % - 120 %

Сигнал несущей

Синус, прямоугольный, треугольный, произвольный (кроме DC)

Источник модуляции

Внутренний/внешний

Форма сигнала модуляции в диапазоне 1 мГц -50 кГц

Синус, прямоугольный, треугольный, произвольный, шум

Девиация частоты

1 мГц - 50 кГц

Сигнал несущей

Синус, прямоугольный, треугольный, произвольный (кроме DC)

Источник модуляции

Внутренний/внешний

Форма сигнала модуляции в диапазоне 2 мГц -50 кГц

Синус, прямоугольный, треугольный, произвольный, шум

Девиация фазы

0 - 360,0°

Сигнал несущей

Синус, прямоугольный, треугольный, произвольный (кроме DC)

Источник модуляции

Внутренний/внешний

Форма сигнала модуляции в диапазоне 2 мГц -

1 МГц

Прямоугольная форма сигнала со скважностью 50 %

Сигнал несущей

Импульс

Источник модуляции

Внутренний/внешний

Форма сигнала модуляции в диапазоне 1 мГц -50 кГц

Синус, прямоугольник, пила/треугольник, СПФ (кроме DC)

Сигнал несущей

Синус, прямоугольный, треугольный, произвольный (кроме DC)

Тип модуляции

линейная/логарифмическая

Время свипирования

от 1 мс до500 с

Источник запуска

Ручной, внешний, внутренний

Сигнал несущей

Синус, прямоугольный, треугольный, произвольный (кроме DC)

Тип модуляции

Счетная (от 1 до 1000000 импульсов), непрерывная, по строб-импульсу

Начальная/конечная фа

за

0° - 360°

Внутренний период

от 1 мкс до 1000 с

Источник запуска

Ручной, внешний, внутренний

Вход внешней модуляции

Глубина модуляции (100 %), ± 4,5 В

Входное сопротивление > 5 кОм

Вход сигнала внешнего запуска

Входной уровень: КМОП совместимый Длительность импульса: > 50 нс Входное сопротивление: > 5 кОм Время срабатывания: 380 нс

Выход сигнала запуска

Входной уровень: КМОП совместимый Длительность импульса: > 60 нс Выходное сопротивление: 50 Ом Максимальная частота: 1 МГц

Выход синхросигнала (SYNC)

Входной уровень: высокий уровень >4,5 В/низкий уровень <0,5 В Длительность импульса: > 50 нс

Выходное сопротивление: 50 Ом

Максимальная частота: 10 МГц

Вход внешнего опорного сигнала

Частота: 10 МГц

Входной уровень: 2,3~3,3 Впик-пик

Входное сопротивление: 1 кОм

Выход сигнала опорной частоты

Частота: 10 МГц

Выходной уровень: > 1 Впик-пик Выходное сопротивление: 50 Ом

Измеряемые величины

Частота, период, длительность положительно-го/отрицательного импульса, скважность

Частотный диапазон

100 мГц - 200 МГц

Уровень входного напряжения и чувствительности

Связь по входу DC:

50 мВскз - ± 2,5 В в диапазоне частот 100 мГц - 100 МГц, 100 мВскз - ± 2,5 В в диапазоне частот 100 МГц - 200 МГц;

Связь по входу АС:

140 мВ_размах - 5 В_размах в диапазоне частот 1 Гц - 200 МГц

Входные параметры при измерении длительности импульса и скважности

140 мВразмах - 5 Вразмах в диапазоне частот

1 Гц - 10 МГц

Входной импеданс

1 МОм

Уровень синхронизации

от минус 3 В до до 1,8 В
