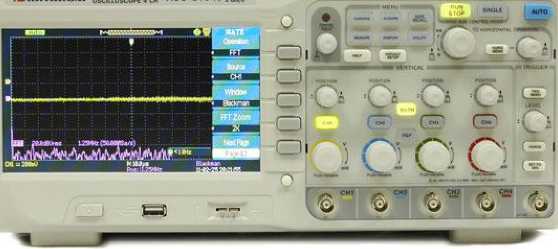

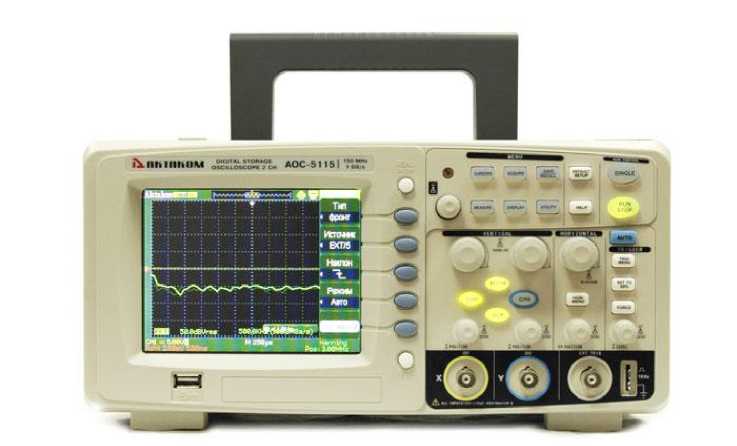

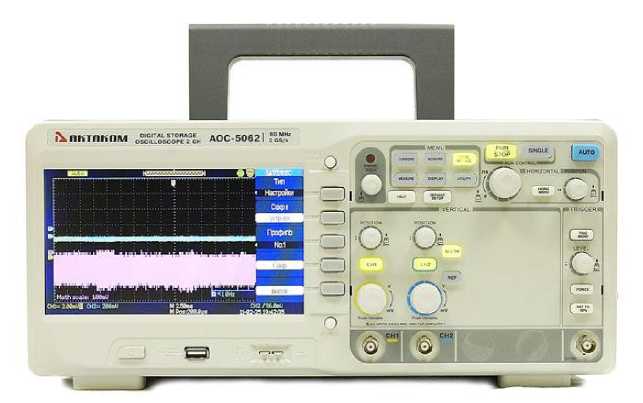

Количество каналов:

• -  АОС-5062, АОС-5072, АОС-5102, АОС-5103,

АОС-5106, АОС-5110, АОС-5115, АОС-5202, АОС-5302;

• -  АОС-5064, АОС-5074, АОС-5104, АОС-5204, АОС-5304

2

4

Пределы допускаемой относительной погрешности коэффициентов отклонения, %, за исключением коэффициента отклонения 2 мВ/дел (не нормируется)

-   с пробником Х1 (1:1);

±3

-   с пробником Х10 (1:10)

±4

Диапазон установки коэффициентов отклонения каждого из каналов (ступенями соответственно ряду

1-2-5) для моделей:

- АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5103, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304;

от 2 мВ/дел до 5 В/дел

- АОС-5106, АОС-5110, АОС-5115

от 2 мВ/дел до 10 В/дел

Полоса пропускания (-3 дБ) для моделей, МГц: - АОС-5103;

0-25

- АОС-5062, АОС-5064, АОС-5106;

0-60

- АОС-5072, АОС-5074;

0-70

- АОС-5110, АОС-5102, АОС-5104;

0-100

- АОС-5115;

0-150

- АОС-5202, АОС-5204;

0-200

- АОС-5302, АОС-5304

0-300

Время нарастания переходной характеристики каждого из каналов для моделей, нс, не более:

- АОС-5103;

14

- АОС-5062, АОС-5064, АОС-5106;

5,8

- АОС-5072, АОС-5074;

5,0

- АОС-5110, АОС-5102, АОС-5104;

3,5

- АОС-5115;

2,6

- АОС-5202, АОС-5204;

1,7

- АОС-5302, АОС-5304

1,4

Число разрядов АЦП

8

Максимальный объем памяти для моделей, К точек:

- АОС-5103

на каждый канал,

4,0

при одном включенном канале;

- АОС-5062, АОС-5072, АОС-5102, АОС-5104,

АОС-5204

4,0

на каждый канал,

12,0

при одном включенном канале;

- АОС-5064, АОС-5074, АОС-5104, АОС-5204,

АОС-5304

24,0

на четыре канала,

12,0

при одном включенном канале;

- АОС-5106, АОС-5110, АОС-5115

24,0

на два канала,

1 000,0

при одном включенном канале

2 000,0

Входной импеданс каждого из каналов для моделей:

• -  АОС-5103, АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5106, АОС-5110, АОС-5115;

• -  АОС-5102, АОС-5104, АОС-5202, АОС-5204,

Квх 1 МОм ±2 %, Свх не более 19 пФ

АОС-5302, АОС-5304;

- дополнительно для АОС-5202, АОС-5204,

Квх 1 МОм ±2 %, Свх не более 16 пФ

АОС-5302, АОС-5304

Rвх=50 Ом ±2 %

Допускаемое суммарное значение постоянного и переменного (пикового) напряжений, В:

- с пробником Х1;

40

• -   с пробником Х10;

• -  для АОС-5202, АОС-5204,

400

АОС-5302, АОС-5304 для входа 50 Ом

5

Пределы допускаемой относительной погрешности коэффициента развертки, %

±0,1

Диапазон установки коэффициента развертки для моделей (с шагом 1-2-5):

• -  АОС-5103;

• -  АОС-5106, АОС-5062, АОС-5064, АОС-5072, АОС-5074;

• -  АОС-5202, АОС-5204, АОС-5115, АОС-5110, АОС-5102, АОС-5104;

• -  АОС-5302, АОС-5304

от 25 нс/дел до 50 с/дел от 5 нс/дел до 50 с/дел от 2,5 нс/дел до 50 с/дел

от 1 нс/дел до 50 с/дел

Максимальная частота дискретизации для моделей,

МГц:

- АОС-5103;

- АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304;

- АОС-5106, АОС-5110, АОС-5115

500 реальная, 10000 эквивалентная

2000 реальная, 50000 эквивалентная

1000 реальная, 50000 эквивалентная

Режимы работы

основной, растяжка, Х-Y, самописец

Режимы запуска развёртки

автоколебательный Auto, ждущий Normal, однократный Single

Типы синхронизации

по фронту/спаду; по условиям длительности импульса (20 нс - 10 с); по выбору ТВ строки, кадра; по скорости нарастания (20 нс - 10 с); поочередный

Диапазон задержки сигнала запуска

от 100 нс до 1,5 с

Источник сигнала запуска

внутренний (каналы СН1, СН2, СН3, СН4); внешний (ЕХТ, ЕХТ/5); от сети

Тип входа для синхронизации

открытый, закрытый, ФНЧ, ФВЧ

Диапазон задержки сигнала запуска

от 100 нс до 1,5 с

Минимальный уровень входного сигнала для синхронизации:

• -  внутренней;

• -   внешней:

ЕХТ;

ЕХТ/5

±1 деление от 0 до 10 МГц, ±1,5 деления от 10 МГц до полной полосы;

±200 мВп-п от 0 до 10 МГц, ±300 мВп-п от 10 МГц до полной полосы;

±1,0 В п-п от 0 до 10 МГц,

±1,5 В_п-п от 10 МГц до полной полосы

Диапазон установки уровня запуска для синхронизации:

• -  внутренней;

• -  внешней ЕХТ;

• -  внешней ЕХТ/5

±6 делений; ±1,2 В;

±6 В

Допускаемое суммарное значение постоянного и переменного (пикового) напряжений для входа внешней синхронизации, В

40

Измеряемые параметры

напряжение, время

Пределы допускаемой абсолютной погрешности курсорных измерений:

• -   по оси Y (мВ, В);

• -   по оси Х (нс, мкс, мс, с)

Ди=±(0,02^/их+0,04<Коткл); ,^=±(0,02йх+0,03^Кразв), где Ux (tx) - измеренное значение напряжения (времени),

Коткл (Кразв) - установленное значение коэффициента отклонения (развёртки)

Диапазон установки курсоров, делений от цен-

тральной линии для моделей:

- АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304:

- по оси Y;

±4

- по оси Х

±9

- АОС-5103, АОС-5106, АОС-5110, АОС-5115:

- по оси Y;

±4

- по оси Х

±6

Параметры

Значения

Режим усреднения, выборки

4, 16, 32, 64, 128, 256

Интерполяция

Sin (x)/x, линейная

Частотомер по входу синхронизации

6 разрядов с полосой от 10 Гц до максимальной полосы пропускания

Интерфейс для моделей:

- АОС-5103, АОС-5106, АОС-5110, АОС-5115;

- АОС-5062, АОС-5064, АОС-5072, АОС-5074,

АОС-5102, АОС-5104, АОС-5202, АОС-5204,

АОС-5302, АОС-5304

USB-device, USB-host, RS-232, Pass/Fail;

USB-device, 2 USB-host, LAN, Pass/Fail

Индикатор для моделей:

• -  АОС-5103, АОС-5106, АОС-5110, АОС-5115;

• -  АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304

ЖК, TFT, 145 мм,(5,7"), разрешение 320х234;

ЖК, TFT, 178 мм (7"), разрешение 480х234

Режим энергосохранения экрана

откл, 1 мин, 2 мин, 5 мин, 10 мин, 15 мин,

30 мин, 1 ч, 2 ч, 5 ч

Время установления рабочего режима

30 минут

Питание

от сети переменного тока (50-60) Гц, (100-240) В

Потребляемая мощность, ВА, не более

50

Нормальные условия эксплуатации:

• - температура, °С

• - влажность, %

от 15 до 25 от 30 до 80 при 25 °С

Рабочие условия эксплуатации:

• - температура, °С

• - влажность, %

от 0 до 40 до 90 при 25 °С

Условия хранения:

• - температура, °С

• - влажность, %

от минус 10 до 55 до 80 при 35 °С

Габаритные размеры для моделей, мм (длина, ширина, высота):

• -  АОС-5103, АОС-5106, АОС-5110, АОС-5115;

• -  АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304

310x142x162

358x142x164

Масса для моделей, кг:

• -  АОС-5103, АОС-5106, АОС-5110, АОС-5115;

• -  АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304

2,4

4,3
