Номер по Госреестру СИ: 47575-11
47575-11 Анализаторы жидкостей
(U-50)
Назначение средства измерений:
Анализаторы жидкостей серии U-50 предназначены для автоматического периодического или непрерывного измерения удельной электрической проводимости (УЭП), рН, окислительно-восстановительного потенциала (ОВП), мутности, температуры (Т) и массовой концентрации растворенного кислорода (OXI) при контроле питьевой, природной (поверхностной), технологической, бытовой и очищенной сточной вод.
Внешний вид.
Анализаторы жидкостей
Рисунок № 1
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения параметров воды. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню анализатора путем вывода на экран версии программного обеспечения.
Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи (уровень защиты С по МИ 3286-2010).
Программное обеспечение защищено паролем, которым владеет только изготовитель анализатора или сервисный инженер.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
U-50 Controller software |
P2000266001E |
1.52 |
7bddd87cd442f76789ed53a 7277bd9d2 |
MD5 |
U-50 Sensor software |
P2000267001D |
1.48 |
bbc50ea93dcd9cb4a5ffd900 54586e2f |
MD5 |
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью анализаторов.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на табличку, расположенную на задней панели блока управления анализаторов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Анализаторы серии U-50. Руководство по эксплуатации», 2011 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам жидкостей серии U-50-
1. ГОСТ 22171-90 «Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия»,
-
2. ГОСТ 27987 «ГСП. Анализаторы жидкости потенциометрические. Общие технические условия»,
-
3. ГОСТ 22729-84 «ГСП. Анализаторы жидкостей. Общие технические условия»;
-
4. Техническая документация фирмы-изготовителя Horiba Ltd, Япония.
-
5. ГОСТ 8.354-85 «ГСИ. Анализаторы жидкости кондуктометрические. Методики поверки».
-
6. Р 50.2.036-2004 "ГСИ. рН-метры и иономеры. Методика поверки".
-
7. Р 50.2.045-2006 "ГСИ. Анализаторы растворенного в воде кислорода. Методика поверки».
Поверка
Поверкаосуществляется по документам МП 242-1127-2011 «Анализаторы жидкостей серии U-50. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева"
4 апреля 2011 г., УЭП - по ГОСТ 8.354-85, рН и температура - по Р 50.2.036-2004, растворенный кислород - по Р 50.2.045-2006.
Основные средства поверки:
-
- буферные растворы - рабочие эталоны рН 2-го и 1-го разряда по ГОСТ 8.120-99 (готовят из стандарт-титров по ТУ 2642-001-42218836-96 рН-метрия. Стандарт-титры для приготовления рабочих эталонов 2-го и 3-го разрядов);
-
- кондуктометр лабораторный КЛ-4 "Импульс", 5Ж.840.047ТУ;
-
- эталонные растворы (водные растворы КО) с удельной электрической проводимости 2-ого разряда с относительной погрешностью не более 1%, катушки сопротивления или магазины сопротивления кл.0,5 с номинальными значениями сопротивлений.
-
- стандартные образцы состава: газовые смеси О2Ж2 по ТУ 6-16-2956-92, ГСО 3723-87, 3729-87;
-
- стандартные образцы состава: ГСО 7271-96 (мутность).
-
- водные растворы, воспроизводящие шкалу окислительных потенциалов, по ГОСТ 8.450-81, №№ 1, 3, 11, 14;
- преобразователь сигналов ТС и ТП прецизионный «ТЕРКОН» с термометром ТПС-100, пределы допускаемой абсолютной погрешности ± 0,01 °С.
Испытательный центр
ФГУП «ВНИИМ им.Д.И.Менделеева». 119005, Санкт-Петербург, Московский пр.19, тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ruПринцип действия анализатора заключается в измерении электрического сигнала, поступающего с одного из датчика физико-химических параметров жидкости: потенциометрического (измерение рН и окислительно-восстановительного потенциала), полярографического (измерение массовой концентрации растворенного в воде кислорода), кондуктометрического (измерение УЭП), оптический (нефелометрический,мутность).
Анализатор является переносным прибором и конструктивно состоит из первичного преобразователя (датчика) и вторичного преобразователя (далее - преобразователь) -блока управления. Датчики определяемых параметров, количество которых определяется при заказе, размещены в зонде.
Общий вид анализатора приведен на Рис.1.
На лицевой панели блока управления находится жидкокристаллический (ЖК) индикатор для цифрового отображения результатов измерений и клавиатура для выбора и управления режимами работы. В анализаторах предусмотрена автоматическая температурная компенсация. Для измерения температуры используется платиновый преобразователь.
Микропроцессорный контроллер блока управления, выполняет математическую обработку полученной информации, автоматическую температурную компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков.
Соединение зонда с блоком управления осуществляется при помощи кабеля длиной 2 м (по заказу - длина 10 или 30 м).
Глубина погружения зонда в воде - до 30 м. Металлические части зонда изготовлены из нержавеющей стали.
Анализатор снабжен USB портом для обмена данными с персональным компьютером и другими устройствами.
Анализатор имеет модификации U-51, U-52, U-53, U-54, U-52G, U-53G, U-54G, , которые отличаются числом определяемых параметров, типом датчика мутности и могут комплектоваться соединительными кабелями длиной 2, 10 и 30 метров.
В анализаторе имеется компенсация от влияния температуры в автоматическом и ручном режиме:

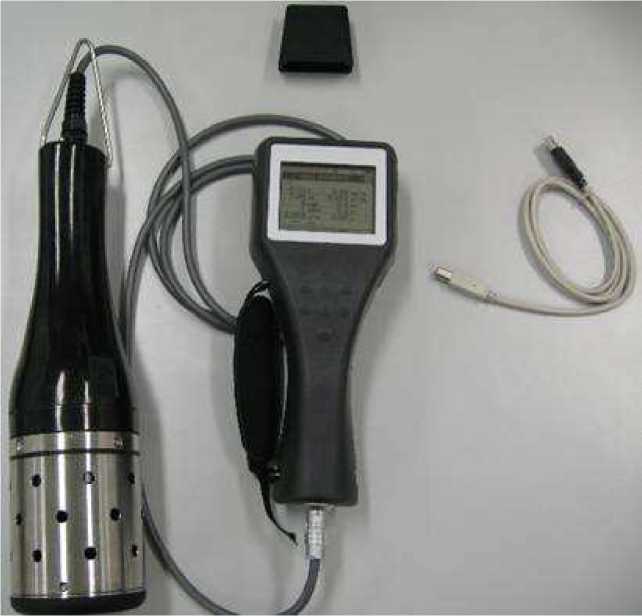

Рис.1: Анализатор жидкостей серии U-50 модификации
U-53G с зондом, соединительным кабелем 2 м и c кабелем
В комплект поставки входят:
Наименование |
Количество |
Примечание |
Анализатор U-50 в составе: | ||
Блок управления |
1 | |
Зонд с кабелем и встроенным датчиком УЭП, температуры |
1 |
2, 10 или 30 м |
Датчик рН |
1 | |
Датчик ОВП |
1 | |
Электрод сравнения |
1 | |
Датчик растворенного кислорода |
1 | |
Датчик мутности светодиодный |
1 |
Только для модификации U-52/U-52G. Соединяется с зондом. |
Датчик мутности с вольфрамовой лампой |
1 |
Только для модификации U-53/U-53G. Соединяется с зондом. |
Набор запасных мембран датчика растворенного кислорода |
1 | |
Ключ датчика растворенного кислорода |
1 | |
Щетка для очистки |
1 | |
Калибровочная чашка |
1 |
Прозрачная и черная калибровочные чашки |
Сумка для переноски |
1 | |
Крепление на запястье |
1 | |
Щелочные батареи |
4 |
LR14 |
Силиконовая смазка |
1 | |
Руководство по эксплуатации |
1 | |
«Анализаторы жидкости серии U-50. Методика поверки» МП-242-1127 -2011 |
1 |
Примечание: Модификация анализатора определяется при заказе.
1 Диапазоны измерений и пределы допускаемой погрешности приведены в таблице 2.
Таблица 2.
Измерительный канал, определяемый ион или параметр (ПДК или ОДУ) |
Диапазоны измерений |
Пределы допускаемой погрешности в рабочих условиях |
Номинальная цена единицы наименьшего разряда | |
абсолютной |
относительной, % | |||
Водородный показатель | ||||
рН (6,5 - 8,5)* |
0 - 14 рН |
± 0,1 рН |
- |
0,01 рН |
(0,005 - 0,999) мСм/см |
± 0,02 мСм/см |
- |
0,001 | |
(1,00 - 9.99) мСм/см |
± 0,2 мСм/см |
- |
0,01 | |
Удельная электрическая |
(10,0 - 99,9) мСм/см |
± 2 мСм/см |
- |
0,1 |
проводимость (УЭП) |
(0,5 - 99,9) мСм/м |
± 0,2 мСм/м |
- |
0,1 |
(0,100 - 0,999) См/м: |
± 0,02 См/м |
- |
0,001 | |
(1,00 - 9,99) См/м |
± 0,2 См/м |
- |
0,01 | |
Окислительно- |
минус 1999 - 1999 мВ |
± 15 мВ |
1 мВ | |
восстановительный по- |
— | |||
тенциал (ОВП) | ||||
Массовая концентрация |
(0,01- 20) мг/дм3 |
± 0,4 мг/дм3 | ||
растворенного кисло- |
- |
0,01 мг/дм3 | ||
род3а |
(св. 20 - 50) мг/дм3 |
- |
± 2 | |
(> 6 мг/дм3 лето, > 4 | ||||
мг/дм3 зима)* | ||||
Мутность, ЕМФ | ||||
(2,6 (3,5) ЕМФ**), ЕМФ/дм3 |
(0 - 20) |
± 1,0 |
0,1 | |
для модификаций: |
(св.20 - 800) |
- |
± 5 | |
U52, U52G | ||||
(1 - 100) |
± 5 |
- |
0,1 | |
U54, U54G |
(св.100 - 1000) |
- |
± 5 |
1 |
(0 - 10) |
± 0,5 |
- |
0,01 | |
U53, U53G |
(св.10 - 30) |
± 1,5 |
- |
0,1 |
(св.30 - 1000) |
± 10 |
1 | ||
Температура воды |
(от минус 5 до плюс |
±(0,3+ |
- |
0,01 оС |
55) 0С |
0,005| t|) 0С |
Примечания:
-
1. ПДК или ОДУ - предельно-допустимая концентрация или ориентировочный допустимый уровень.
-
2. * в соответствии с документом «Перечень предельно-допустимых концентраций о ориентировочно-безопасных уровней воздействия вредных веществ для воды и водных объектов, имеющих рыбо-хозяйственное назначение», М., 1999 г.
-
3. ** Единица мутности ЕМФ/дм3 (или NTU/дм3) в соответствии с СанПиН 2.1.5.98000.
-
4. Погрешности нормированы в соответствии с ГОСТ 27384-2002 «Вода. Нормы погрешности измерений показателей состава и свойств» и ГОСТ 22729-84 «Анализаторы жидкостей. ГСП. Общие технические условия» для отобранной пробы воды.
-
2) Изменение показаний анализаторов за 6 ч непрерывной работы, в долях от пределов допускаемой погрешности, не более: 0,3.
-
3) . Время прогрева анализатора, мин, не более 1.
-
4) Диапазон установления времени показаний, с: 10 -30;
-
5) Питание - постоянный ток (24 ± 3,6) В:
щелочные батареи LR14 (сухие батареи типа С) или перезаряжаемые никель-металлогидридные батареи (типа С)
-
6) Потребляемая мощность, не более 5 В^А;
-
7) Габаритные размеры и масса анализатора приведены в таблице 3. Таблица 3.
Наименование блока
Г абаритные размеры, мм, не более
Масса, кг, не бо
лее
длина
ширина
высота
Зонд
340
96 (диаметр)
-
1,8
Блок управления
115
66
283
(335 с модулем
GPS)
0,8
-
8) Условия эксплуатации:
-
- диапазон температуры окружающего воздуха
для блока управления - от минус 5 до 45 оС;
для зонда - - от минус 5 до 55 оС
-относительная влажность окружающего воздуха, не более 95 % при температуре 25 0С
-
- диапазон атмосферного давления от 84 до 106,7 кПа;
-
9) Параметры анализируемой среды:
-диапазон температур анализируемой воды, 0С от 0 до 55;
-
- давление воды, кПа, не более 30.
-
10) Средний срок службы, не менее: 8 лет;
-
11) Срок службы батареи при условии непрерывной работы и использования щелочных батарей типа С, не менее 70 часов при температуре 20 °С.
Срок службы батареи: CR-2032, не менее: 2 года.
