Номер по Госреестру СИ: 68561-17
68561-17 Анализаторы углерода и серы
(EMIA)
Назначение средства измерений:
Анализаторы углерода и серы EMIA (далее - анализаторы) предназначены для измерений массовой доли углерода и серы в металлах и неметаллических материалах по аттестованным методикам измерений.
Внешний вид.
Анализаторы углерода и серы
Рисунок № 1
Внешний вид.
Анализаторы углерода и серы
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 07.09.2022
Номер записи - 160228
ID в реестре СИ - 382628
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модель EMIA-Pro 20P, Анализатор углерода и серы EMIA, EMIA-Pro 20P, EMIA, модель EMIA-Pro 20P, EMIA Pro 20P, EMIA - Pro 20 P,
Производитель
Изготовитель - Фирма "Horiba Ltd."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 2
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1898 от 2017.09.07 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы углерода и серы (EMIA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Horiba Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16655-06 01.09.2011 |
Анализаторы нефтепродуктов в воде, OCMA-310 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
16655-97 01.10.2002 |
Анализаторы нефтепродуктов в воде, OCMA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
21331-01 01.06.2006 |
Анализаторы серы в нефтепродуктах, SLFA-20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
21331-07 01.03.2012 |
Анализаторы серы в нефтепродуктах, SLFA-20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
22322-01 01.12.2006 |
Анализаторы размеров частиц лазерные, LA-920 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
25289-03 |
Анализатор следов серы в нефти, SFLA-UV21 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
27455-04 10.10.2016 |
Анализаторы рентгенофлуоресцентные, SLFA мод. 2100 и 2800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
27455-04 01.08.2009 |
Анализаторы рентгенофлуоресцентные, SLFA мод. 2100 и 2800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
29370-05 |
Стенд газоаналитический, CTSJ-2003.12 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
33875-07 |
Системы анализа отработавших газов автомобилей, MEXA-9200/9500 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
35263-07 01.07.2012 |
Анализаторы нефтепродуктов в воде, ОСМА-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
40786-09 01.07.2014 |
Анализаторы серы в нефти и нефтепродуктах, SLFA-UV21 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
41640-09 01.11.2014 |
Спектрометры рентгенофлуоресцентные, XGT мод. 1000WR, 1700WR, 5000, 5000WR, 5700WR, 7000V Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
47575-11 22.07.2021 |
Анализаторы жидкостей, U-50 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
53202-13 11.04.2018 |
Анализаторы рентгенофлуоресцентные, SLFA 20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54154-13 11.07.2018 |
Анализаторы нефтепродуктов в воде, OCMA-350, OCMA-310 и OCMA-25 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54532-13 08.08.2018 |
Газоанализаторы, APXA-370 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54533-13 08.08.2018 |
Газоанализаторы, VA-3000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
57265-14 25.04.2019 |
Газоанализаторы, PG-300 мод. PG-320, PG-324, PG-325, PG-330, PG-335, PG-337, PG-340, PG-344, PG-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
58825-14 06.09.2024 |
Анализаторы рентгенофлуоресцентные, SLFA 60 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
63040-16 |
Анализаторы газообразных выбросов, ENDA-5610 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
65024-16 09.09.2021 |
Анализаторы нефтепродуктов в воде, ОСМА-500, ОСМА-550 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
67531-17 17.05.2022 |
Генераторы газовых смесей, GDC-703 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
68220-17 07.08.2022 |
Анализаторы размеров частиц, HORIBA LA-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
68561-17 07.09.2022 |
Анализаторы углерода и серы, EMIA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
69388-17 23.11.2022 |
Газоанализаторы, МЕХА-584L Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71157-18 21.05.2024 |
Системы отбора постоянных объемов пробы, CVS-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71264-18 21.05.2024 |
Системы газоаналитические, МЕХА-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71444-18 07.06.2024 |
Системы автоматического пробоотбора, MDLT-130хTMA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71445-18 07.06.2024 |
Устройства пробоотборные, DLS-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72645-18 27.09.2024 |
Анализаторы рентгенофлуоресцентные, SLFA-6100 и SLFA-6800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72804-18 17.10.2024 |
Системы газоаналитические, MEXA-ONE Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75185-19 03.06.2024 |
Газоанализаторы, APXA-370 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
77652-20 25.02.2025 |
Анализаторы рентгенофлуоресцентные, MESA-50 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Анализаторы углерода и серы (EMIA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы углерода и серы (EMIA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Описание программного обеспечения.
Анализаторы оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для анализатора | |
|
EMIA-Pro 20P, EMIA-Pro 21P, EMIA-Pro 22P |
EMIA-Expert 20E, EMIA-Expert 21E, EMIA-Expert 22E | |
|
Идентификационное наименование ПО |
EMIA-Pro |
EMIA-Expert |
|
Номер версии ПО (идентификационный номер ПО) |
не ниже 1.2.56.0 |
не ниже 1.2.63.1 |
|
Цифровой идентификатор ПО |
- |
- |
Лист № 3 Всего листов 7
Знак утверждения типа
Знак утверждения типананосится на переднюю панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам углерода и серы EMIA
ГОСТ Р 8.735.0-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения.
Техническая документация фирмы «HORIBA, Ltd», Япония.
Поверка
Поверка осуществляется по документу МП 01-251-2017 «ГСИ. Анализаторы углерода и серы EMIA. Методика поверки», утвержденному ФГУП «УНИИМ» «26» июня 2017 г.Основные средства поверки:
- стандартные образцы утвержденных типов:
ГСО 1130-92П (аттестованные значения массовой доли углерода от 0,01 до 0,1 %, границы допускаемых значений абсолютной погрешности аттестованного значения от ±0,0005 до ±0,0024 %; аттестованные значения массовой доли серы от 0,001 до 0,02 %, границы допускаемых значений абсолютной погрешности аттестованного значения от ±0,00024 до ±0,0015 %);
ГСО 250-91П (аттестованные значения массовой доли углерода от 0,1 до 0,5 %, границы допускаемых значений абсолютной погрешности аттестованного значения от ±0,0024 до ±0,005 %; аттестованные значения массовой доли серы от 0,1 до 0,3 %, границы допускаемых значений абсолютной погрешности аттестованного значения от ±0,0018 до ±0,005 %);
ГСО 6139-91 (аттестованные значения массовой доли углерода от 4 до 4,5 %, границы допускаемых значений абсолютной погрешности аттестованного значения ±0,024 %; аттестованные значения массовой доли серы от 0,005 до 0,02 %, границы допускаемых значений абсолютной погрешности аттестованного значения от ±0,0004 до ±0,0012 %);
ГСО 10114-2012 (аттестованное значение массовой доли углерода 0,0025 %, границы допускаемых значений абсолютной погрешности аттестованного значения ±0,0002 %; аттестованное значение массовой доли серы 0,0054 %, границы допускаемых значений абсолютной погрешности аттестованного значения ±0,0002 %);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на переднюю панель анализатора, как показано на рисунках 1, 2.
Изготовитель
Фирма «HORIBA, Ltd», ЯпонияАдрес: 2 Miyanohigashi, Kisshoin, Minami-ku, Kyoto, 601-8510, Japan Телефон: +81 753138121
Факс: +81 753218312
Web-сайт: www.horiba.com
E-mail: info@horiba.co.jp
Заявитель
Общество с ограниченной ответственностью «ХОРИБА» (ООО «ХОРИБА») ИНН: 7715900891Адрес: Россия, 127106, г. Москва, Алтуфьевское шоссе, д. 13, стр. 5 Телефон: (495) 221-87-71
Факс: (495) 221-87-68
E-mail: pereldik@horida.ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ») Адрес: Россия, 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18
Факс: (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия анализаторов основан на сжигании образцов в высокочастотной индукционной печи в токе кислорода и дальнейшем детектированием газообразных продуктов окисления серы и углерода в форме оксида серы (IV) и оксидов углерода (II) и (IV) методом недисперсионной инфракрасной спектрометрии.
Проба вещества известной массы в керамическом тигле помещается в высокочастотную индукционную печь, где происходит сжигание пробы в токе кислорода. Углерод и сера, содержащиеся в пробе, окисляются до оксида углерода (II), оксида углерода (IV) и оксида серы (IV), соответственно. Под действием тока кислорода газообразные оксиды проходят через фильтр с перхлоратом магния для удаления влаги, после чего попадают в блок детектирования. В блоке детектирования газы обнаруживаются по изменению поглощения инфракрасного (ИК) излучения на выделенных длинах волн. Интенсивность поглощения ИК излучения пропорциональна количеству измеряемых газов. Полученная информация передается на персональный компьютер, где производится их регистрация и расчет массовой доли компонента с учетом массы пробы. Весь анализ выполняется автоматически под управлением программного обеспечения.
Анализаторы состоят из моноблока (содержащего высокочастотную индукционную печь, блок детектирования, систему газоснабжения, блок электроники), блока очистителя кислорода от углеводородов (для моделей EMIA-Expert 20E, EMIA-Expert 21E, EMIA-Expert 22E) и персонального компьютера или ноутбука с программным обеспечением для управления процессами измерений и отображения полученных результатов, набора расходных материалов для обслуживания анализаторов. Дополнительно анализаторы могут быть укомплектованы электронными весами I (специального) класса точности.
Анализаторы углерода и серы EMIA выпускаются шести моделей: EMIA-Pro 20P, EMIA-Pro 21P, EMIA-Pro 22P, EMIA-Expert 20E, EMIA-Expert 21E, EMIA-Expert 22E, каждая из которых отличается количеством определяемых компонентов и метрологическими характеристиками. Анализаторы EMIA-Pro 20P и EMIA-Expert 20E предназначены для измерений массовой доли углерода и серы; анализаторы EMIA-Pro 21P и EMIA-Expert 21E предназначены для измерений массовой доли углерода; анализаторы EMIA-Pro 22P и EMIA-Expert 22E предназначены для измерений массовой доли серы.
Общий вид средств измерений и обозначение места нанесения знака поверки представлены на рисунках 1, 2.
Пломбирование анализаторов не предусмотрено.

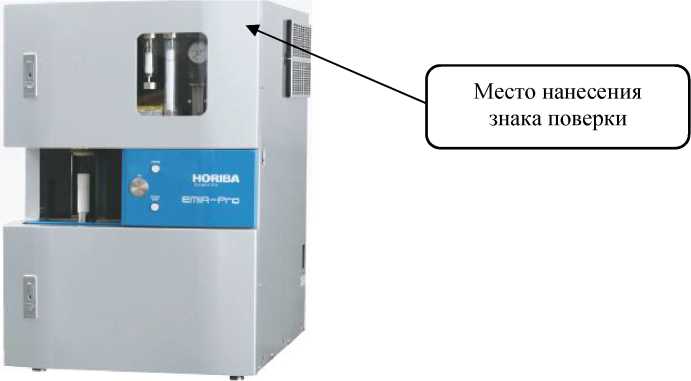

Рисунок 1 - Общий вид анализаторов EMIA-Pro 20P, EMIA-Pro 21P, EMIA-Pro 22P
Место нанесения знака поверки

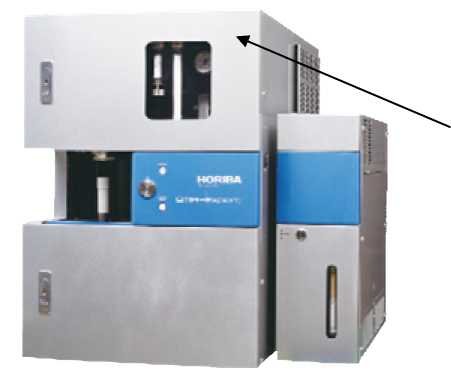

Рисунок 2 - Общий вид анализаторов EMIA-Expert 20E, EMIA-Expert 21E, EMIA-Expert 22E
Таблица 4 -
|
Наименование оборудования |
Обозначение |
Количество |
|
Анализатор углерода и серы EMIA |
EMIA-Pro:
EMIA-Expert:
|
1 шт. |
|
Блок очистителя (для моделей EMIA-Expert 20E, EMIA-Expert 21E, EMIA-Expert 22E) |
- |
1 шт. |
|
Наименование оборудования |
Обозначение |
Количество |
|
Руководство по эксплуатации на анализатор углерода и серы EMIA |
РЭ |
1 экз. |
|
Программное обеспечение:
|
EMIA-Pro EMIA-Expert |
1 шт. |
|
Набор расходных материалов |
ЗИП |
1 шт. |
|
Электронные весы I (специального) класса точности |
- |
опция |
|
Персональный компьютер или ноутбук |
ПК |
опция |
|
Методика поверки |
МП 01-251-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики*
|
Наименование характеристики |
Значение характеристики для анализатора | |||||
|
EMIA - Pro 20P |
EMIA - Pro 21P |
EMIA - Pro 22P |
EMIA - Expert 20E |
EMIA - Expert 21E |
EMIA - Expert 22E | |
|
Диапазон измерений массовой доли углерода, % |
от 0,00024 до 6,0 |
от 0,00024 до 6,0 |
- |
от 0,00009 до 10,0 |
от 0,00009 до 10,0 |
- |
|
Диапазон измерений массовой доли серы, % |
от 0,0003 до 1,0 |
- |
от 0,0003 до 1,0 |
от 0,00009 до 1,0 |
- |
от 0,00009 до 1,0 |
|
Предел допускаемого | ||||||
|
значения: | ||||||
|
- среднего квадратического отклонения результата измерений массовой доли углерода в диапазоне от 0,00024 до 0,02 % включ., %; |
0,0002 |
0,0002 | ||||
|
- относительного среднего квадратического отклонения результата измерений массовой доли углерода в диапазоне св. 0,02 до 6,0 % включ., % |
1,0 |
1,0 | ||||
|
Предел допускаемого | ||||||
|
значения: | ||||||
|
- среднего квадратического отклонения результата измерений массовой доли углерода в диапазоне от 0,00009 до 0,002 % включ., %; |
0,00003 |
0,00003 | ||||
|
- среднего квадратического отклонений результата измерения массовой доли углерода в диапазоне св. 0,002 до 0,02 % включ., %; |
0,00010 |
0,00010 | ||||
|
- относительного среднего квадратического отклонения результата измерений массовой доли углерода в диапазоне св. 0,02 до 10,0 % включ., % |
0,5 |
0,5 | ||||
|
Наименование характеристики |
Значение характеристики для анализатора | |||||
|
EMIA - Pro 20P |
EMIA -Pro 21P |
EMIA - Pro 22P |
EMIA - Expert 20E |
EMIA - Expert 21E |
EMIA - Expert 22E | |
|
Предел допускаемого значения: - среднего квадратического отклонения результата измерений массовой доли серы в диапазоне от 0,0003 до 0,02 % включ., %; |
0,0002 |
0,0002 | ||||
|
- относительного среднего квадратического отклонения результата измерений массовой доли серы в диапазоне св. 0,02 до 1,0 % включ., % |
1,5 |
1,5 | ||||
|
Предел допускаемого значения: - среднего квадратического отклонения массовой доли серы в диапазоне от 0,00009 до 0,002 % включ., %; |
0,00005 |
0,00005 | ||||
|
- среднего квадратического отклонения массовой доли серы в диапазоне св. 0,002 до 0,02 % включ., %; |
0,00015 |
0,00015 | ||||
|
- относительного среднего квадратического отклонения массовой доли серы в диапазоне св. 0,02 до 1,0 % включ., % |
0,75 |
0,75 | ||||
* Метрологические характеристики обеспечиваются совместно с весами неавтоматического действия I (специального) класса точности по ГОСТ OIML R 76-1-2011.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики для анализатора | |
|
EMIA - EMIA - EMIA -Pro 20P Pro 21P Pro 22P |
EMIA - EMIA - EMIA - Expert 20E Expert 21E Expert 22E | |
|
Параметры электрического питания:
|
(220±2) (50±1) | |
|
Потребляемая мощность, В-А, не более |
5000 | |
|
Габаритные размеры средства измерений:
|
710 725 500 |
710 725 500 512 560 160 |
|
Масса, кг, не более:
|
134 |
134 21 |
|
Условия эксплуатации:
|
от +5 до +35 80 | |
