Номер по Госреестру СИ: 71157-18
71157-18 Системы отбора постоянных объемов пробы
(CVS-7000)
Назначение средства измерений:
Системы отбора постоянных объемов пробы CVS-7000 (далее - системы) предназначены для отбора отработавших газов автомобиля, разбавления их воздухом и измерений объемного расхода смеси отработавших газов автомобиля и воздуха.
Внешний вид.
Системы отбора постоянных объемов пробы
Рисунок № 1
Внешний вид.
Системы отбора постоянных объемов пробы
Рисунок № 2
Внешний вид.
Системы отбора постоянных объемов пробы
Рисунок № 3
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 21.05.2024
Номер записи - 167236
ID в реестре СИ - 396120
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
CVS-7300T,
Производитель
Изготовитель - Фирма "Horiba Ltd."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№977 от 2018.05.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Системы отбора постоянных объемов пробы (CVS-7000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Horiba Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16655-06 01.09.2011 |
Анализаторы нефтепродуктов в воде, OCMA-310 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
16655-97 01.10.2002 |
Анализаторы нефтепродуктов в воде, OCMA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
21331-01 01.06.2006 |
Анализаторы серы в нефтепродуктах, SLFA-20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
21331-07 01.03.2012 |
Анализаторы серы в нефтепродуктах, SLFA-20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
22322-01 01.12.2006 |
Анализаторы размеров частиц лазерные, LA-920 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
25289-03 |
Анализатор следов серы в нефти, SFLA-UV21 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
27455-04 10.10.2016 |
Анализаторы рентгенофлуоресцентные, SLFA мод. 2100 и 2800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
27455-04 01.08.2009 |
Анализаторы рентгенофлуоресцентные, SLFA мод. 2100 и 2800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
29370-05 |
Стенд газоаналитический, CTSJ-2003.12 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
33875-07 |
Системы анализа отработавших газов автомобилей, MEXA-9200/9500 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
35263-07 01.07.2012 |
Анализаторы нефтепродуктов в воде, ОСМА-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
40786-09 01.07.2014 |
Анализаторы серы в нефти и нефтепродуктах, SLFA-UV21 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
41640-09 01.11.2014 |
Спектрометры рентгенофлуоресцентные, XGT мод. 1000WR, 1700WR, 5000, 5000WR, 5700WR, 7000V Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
47575-11 22.07.2021 |
Анализаторы жидкостей, U-50 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
53202-13 11.04.2018 |
Анализаторы рентгенофлуоресцентные, SLFA 20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54154-13 11.07.2018 |
Анализаторы нефтепродуктов в воде, OCMA-350, OCMA-310 и OCMA-25 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54532-13 08.08.2018 |
Газоанализаторы, APXA-370 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54533-13 08.08.2018 |
Газоанализаторы, VA-3000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
57265-14 25.04.2019 |
Газоанализаторы, PG-300 мод. PG-320, PG-324, PG-325, PG-330, PG-335, PG-337, PG-340, PG-344, PG-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
58825-14 06.09.2024 |
Анализаторы рентгенофлуоресцентные, SLFA 60 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
63040-16 |
Анализаторы газообразных выбросов, ENDA-5610 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
65024-16 09.09.2021 |
Анализаторы нефтепродуктов в воде, ОСМА-500, ОСМА-550 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
67531-17 17.05.2022 |
Генераторы газовых смесей, GDC-703 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
68220-17 07.08.2022 |
Анализаторы размеров частиц, HORIBA LA-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
68561-17 07.09.2022 |
Анализаторы углерода и серы, EMIA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
69388-17 23.11.2022 |
Газоанализаторы, МЕХА-584L Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71157-18 21.05.2024 |
Системы отбора постоянных объемов пробы, CVS-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71264-18 21.05.2024 |
Системы газоаналитические, МЕХА-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71444-18 07.06.2024 |
Системы автоматического пробоотбора, MDLT-130хTMA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71445-18 07.06.2024 |
Устройства пробоотборные, DLS-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72645-18 27.09.2024 |
Анализаторы рентгенофлуоресцентные, SLFA-6100 и SLFA-6800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72804-18 17.10.2024 |
Системы газоаналитические, MEXA-ONE Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75185-19 03.06.2024 |
Газоанализаторы, APXA-370 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
77652-20 25.02.2025 |
Анализаторы рентгенофлуоресцентные, MESA-50 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Системы отбора постоянных объемов пробы (CVS-7000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "УЭХК" (RA.RU.310586) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Системы отбора постоянных объемов пробы (CVS-7000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы отбора постоянных объемов пробы CVS-7000 имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач отбора отработавших газов автомобиля, разбавления их воздухом и измерения объемного расхода смеси отработавших газов автомобиля и воздуха.
Встроенное ПО установлено в блоке управления MCU и выполняет следующие основные функции:
- управление работой всех блоков и составляющих системы;
- прием и обработку измерительной информации от первичных измерительных преобразователей;
- диагностика аппаратной и программной частей системы;
- хранение результатов измерений;
- обмен данными с персональным компьютером через интерфейс связи Ethernet или RS-232.
Встроенное ПО производит вычисление результатов измерений объемного расхода смеси отработавших газов и воздуха по данным от первичных измерительных преобразователей. Встроенное ПО состоит из двух частей: MEXA - для управления работой блока отбора выхлопных газов ESU, MCU - для управления всеми блоками системы, сбора, обработки и хранения информации.
Идентификация встроенного программного обеспечения производится путем вывода номера версии ПО MEXA и номера версии ПО MCU на экране блока управления. Влияние встроенного ПО на метрологические характеристики систем учтено при их нормировании. Уровень защиты «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
MEXA |
MCU |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.00 |
не ниже 3.03 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационные документы типографским способом и на корпус блока отбора выхлопных газов ESU в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам отбора постоянных объемов пробы CVS-7000Правила ЕЭК ООН № 49 Единообразные предписания, касающиеся подлежащих принятию мер по ограничению выбросов загрязняющих газообразных веществ и твердых частиц из двигателей с воспламенением от сжатия, предназначенных для использования на транспортных средствах, а также выбросов загрязняющих газообразных веществ из двигателей с принудительным зажиганием, работающих на природном газе или сжиженном нефтяном газе и предназначенных для использования на транспортных средствах
Правила ЕЭК ООН № 83 Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении выбросов загрязняющих веществ в зависимости от топлива, необходимого для двигателей
ГОСТ Р 41.83-2004 Единообразные предписания, касающиеся сертификации транспортных средств в отношении выбросов вредных веществ в зависимости от топлива, необходимого для двигателей
ГОСТ Р 41.49-2003 Единообразные предписания, касающиеся сертификации двигателей с воспламенением от сжатия и двигателей, работающих на природном газе, а также двигателей с принудительным зажиганием, работающих на сжиженном нефтяном газе, и транспортных средств, оснащенных двигателями с воспламенением от сжатия, двигателями, работающими на природном газе, и двигателями с принудительным зажиганием, работающими на сжиженном нефтяном газе, в отношении выбросов вредных веществ
ГОСТ Р 8.618-2014 Государственная поверочная схема для средств измерений объемного и массового расхода газа.
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП-2550-0290-2017 «Системы отбора постоянных объемов пробы CVS-7000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 июня 2017 г.
Основные средства поверки:
-
- государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013;
-
- средства измерений абсолютного давления (с внешним датчиком давления) по ГОСТ Р 8.840-2013, диапазон измерений от 90 до 110 кПа, пределы допускаемой абсолютной погрешности ±0,03 кПа.
-
- средства измерений температуры газовых и жидких сред (с внешним датчиком температуры) по ГОСТ 8.558-2009, диапазон измерений от 0 до плюс 100 °С, пределы допускаемой абсолютной погрешности ±0,2 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
HORIBA Ltd., Япония
Адрес: Head Office/Factory 2, Miyanohigashi, Kisshoin Minami-Ku Kyoto 601-8510, Japan
Телефон: +81 75 313 8121
Факс: +81 75 321 8312
Web-сайт: www.horiba.com
E-mail: info@horiba.co.jp
Заявитель
HORIBA Europe GmbH, Германия
Адрес: Hans-Mess-Str.6, D-61440 Oberursel, Germany
Телефон: +49-6172-1396-0
Факс: +49-6172-1373-85
Web-сайт: www.horiba.com/de
E-mail: info.he@horiba.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия систем основан на измерении объемного расхода газовой смеси с помощью критических сопел Вентури. Системы производят отбор отработавших газов автомобиля и разбавление отработавших газов очищенным воздухом, измерение объемного расхода смеси отработавших газов и воздуха и накопление проб смеси отработавших газов и воздуха в пробоотборных мешках для последующего анализа при помощи газоаналитической системы.
Системы выпускаются в модификациях, отличающихся количеством установленных критических сопел Вентури, наличием теплообменника и механизма переключения критических сопел Вентури. Модификации систем приведены в таблице 1.
Таблица 1 - Модификации систем отбора постоянных объемов пробы CVS-7000
|
Модификации системы |
Количество критических сопел Вентури 1) |
Наличие теплообменника 2) |
Наличие механизма переключения критических сопел Вентури |
|
CVS-7100 |
1 |
- |
- |
|
CVS-7200 |
от 1 до 3 |
- |
+ |
|
CVS-7200S |
от 1 до 4 |
- |
+ |
|
CVS-7200SE |
от 1 до 4 |
- |
+ |
|
CVS-7300 |
1 |
+ |
- |
|
CVS-7300T 3) |
1 |
+ |
- |
|
CVS-7400 |
от 1 до 3 |
+ |
+ |
|
CVS-7400S |
от 1 до 4 |
+ |
+ |
|
CVS-7400T3) |
3 |
+ |
+ |
|
1) Количество критических сопел Вентури, установленных в системе одновременно. | |||
|
2) Теплообменник обеспечивает стабилизацию температуры смеси отработавших га- | |||
|
зов и воздуха при заданном значении температуры +40 °С с погрешностью поддержания | |||
|
температуры ±5 °С. 3) Системы оснащаются дополнительным смесительным каналом для отбора отра- | |||
|
ботавших газов автомобилей с дизельными двигателями. | |||
Системы состоят из следующих основных блоков:
-
- блок отбора выхлопных газов ESU;
-
- блок отбора проб в мешки BSU;
-
- блок управления MCU.
Блок управления MCU предназначен для управления работой всех блоков и составляющих системы, отображения результатов измерений на экране и хранения результатов (при работе системы совместно с системой газоаналитической МЕХА-7000, MEXA-ONE или аналогичной, выпускаемой HORIBA Ltd., функции блока управления каждой из систем могут быть объединены в одном блоке управления MCU, устанавливаемом в стойке газоаналитической системы).
На входе блока отбора выхлопных газов ESU установлены фильтр для очистки разбавляющего воздуха и Т-образный блок смешивания RMT (и/или туннель), в который поступают отработавшие газы автомобиля и разбавляющий воздух.
Блок отбора выхлопных газов ESU включает в себя:
- смеситель для перемешивания отработавших газов автомобиля и воздуха,
- теплообменник (при наличии в модификации системы),
- блок с критическими соплами Вентури для измерения объемного расхода смеси отработавших газов и воздуха,
- датчики измерения температуры и давления смеси отработавших газов и воздуха,
- система для отбора проб из потока отработавших газов и воздуха в пробоотборные мешки блока BSU,
- блок интерфейса IFC между блоком управления MCU и блоком ESU.
В блоке отбора выхлопных газов ESU дополнительно может быть установлен сепаратор или полнопоточный фильтр, который удаляет из смеси пыль, защищает сопла от абразивного износа.
К выходу блока отбора выхлопных газов ESU подсоединяется воздуходувка, которая прогоняет смесь обработавших газов и воздуха через критические сопла Вентури.
Блок отбора проб в мешки BSU предназначен для отбора проб смеси отработавших газов и воздуха и хранения отобранных проб в пробоотборных мешках для последующего анализа при помощи газоаналитической системы. Опционально в комплект поставки системы может входить подогреваемый шкаф для пробоотборных мешков.
Системы отбора постоянных объемов пробы CVS-7000 выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах.
Пломбирование систем отбора постоянных объемов пробы CVS-7000 не предусмотрено.
Общий вид системы представлен на рисунках 1 - 3.

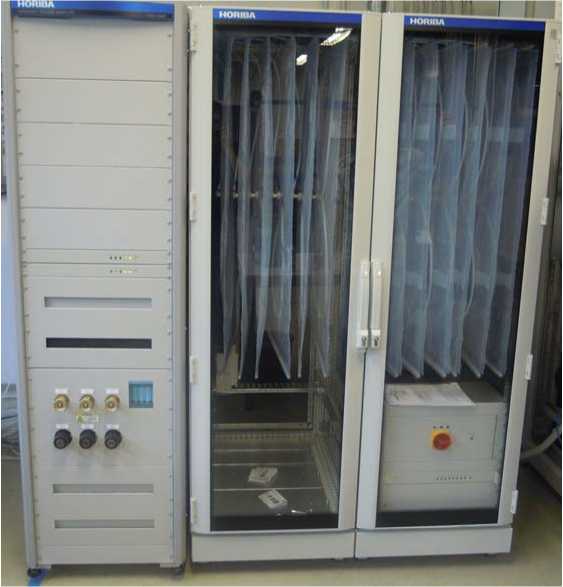

Рисунок 1 - Система отбора постоянных объемов пробы CVS-7000 (блок отбора выхлопных газов ESU)

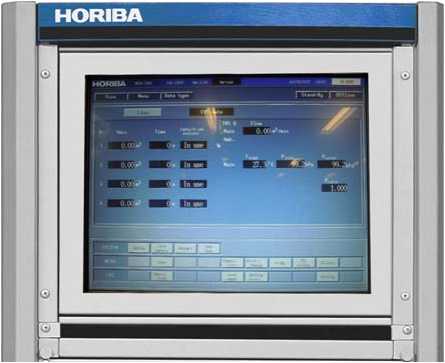

Рисунок 2 - Система отбора постоянных объемов пробы CVS-7000 (блок управления MCU)

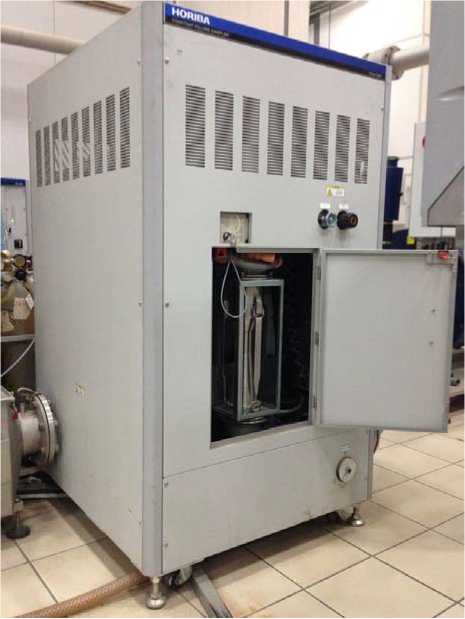

Рисунок 3 - Система отбора постоянных объемов пробы CVS-7000 (блок отбора проб в мешки BSU и подогреваемый шкаф для пробоотборных мешков)
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Системы отбора постоянных объемов пробы CVS-70001) |
- |
1 шт. |
|
Комплект запасных принадлежностей2 |
- |
1 комп. |
|
Комплект эксплуатационной документации2 |
- |
1 комп. |
|
Методика поверки |
МП-2550-0290-2017 |
1 экз. |
| ||
|
при заказе. | ||
Таблица 3 - Метрологические характеристики
|
Модификации системы |
Номинальные значения объемного расхода смеси отработавших газов и воздуха, м3/мин |
Пределы допускаемой относительной погрешности, % |
|
CVS-7100, CVS-7200, CVS-7200SE, CVS-7300, CVS-7400, CVS-7400Т |
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20 |
±2 |
|
CVS-7200S, CVS-7300X CVS-7400S |
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30 | |
|
Примечание - Конкретные значения объемного расхода смеси отработавших газов и воздуха зависят от модификации системы, количества и характеристик критических сопел Вентури, установленных в системе, и согласовываются при заказе. | ||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления смеси отработавших газов и воздуха, кПа |
от 93,3 до 104,0 |
|
Пределы допускаемой абсолютной погрешности измерений абсолютного давления, кПа |
±0,1 |
|
Диапазон измерений температуры смеси отработавших газов и воздуха, °С |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
Таблица 5 - Основные технические характеристики
|
Наименование |
Габаритные размеры, (ШхГхВ) п, мм, не более |
Масса, кг, не более |
Потребляемая мощность 2), кВ-А, не более |
|
Стойка блока отбора выхлопных газов ESU для модификаций: - CVS-7100 |
950x865x1580 |
350 |
3 |
|
- CVS-7200 |
950x910x1580 |
350 |
3 |
|
- CVS-7200S, CVS-7200SE |
850x760x2500 |
300 |
3 |
|
- CVS-7300 |
1270x1005x1580 |
500 |
15 |
|
- CVS-7300T |
1270x1005x1580 |
500 |
15 |
|
- CVS-7400 |
1270x1005x1580 |
550 |
15 |
|
- CVS-7400T |
1270x1005x1580 |
500 |
15 |
|
- CVS-7400S |
1710x1005x2000 |
650 |
15 |
|
Стойка блока отбора проб в мешки BSU |
580x860x2000 |
300 |
1,5 |
|
Стойка блока управления MCU |
570x850x2000 3) |
50 |
0,5 |
|
Т-образный блок смешивания RMT |
1330x660x970 |
100 |
2 |
|
1) Указаны габаритные размеры при комплектации блока ESU без смесителя и иного | |||
|
навесного оборудования. 2) Система может комплектоваться теплообменниками под различный расход воздуха. | |||
|
В таблице указаны максимальные значения для систем под расход до 20 м3/мин. | |||
|
3) Блок управления MCU устанавливается в стойке газоаналитической системы, высо- | |||
|
та стойки варьируется от 1200 до 2000 мм в зависимости от заказа. | |||
Таблица 6 - Прочие технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое питание: - систем с теплообменником от трехфазной сети переменного тока (соединение треугольник): напряжение, В |
от 360 до 440 |
|
частота, Гц |
50±1 |
|
- систем без теплообменника от сети переменного тока: напряжение, В |
от 207 до 253 |
|
частота, Гц |
50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +35 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
15000 |
|
Средний срок службы, лет |
15 |
