Анализаторы газообразных выбросов ENDA-5610 представляют собой комплекс оборудования, установленного в защитном металлическом шкафу (рис. 1), включающем в себя аналитический модуль, силовой блок, пробоотборное устройство, систему подготовки пробы, обеспечивающую очистку и охлаждение отбираемого газа, контроллеры температуры, систему охлаждения и подогрева. На передней панели расположен жидкокристаллический сенсорный дисплей. На правой панели расположены штуцеры для подачи и выхода пробы, сжатого воздуха и калибровочных газов, на левой панели - аналоговые и цифровые входы и выходы, порты для передачи данных. Знак поверки наносится в правый верхний угол внутренней поверхности двери анализатора.

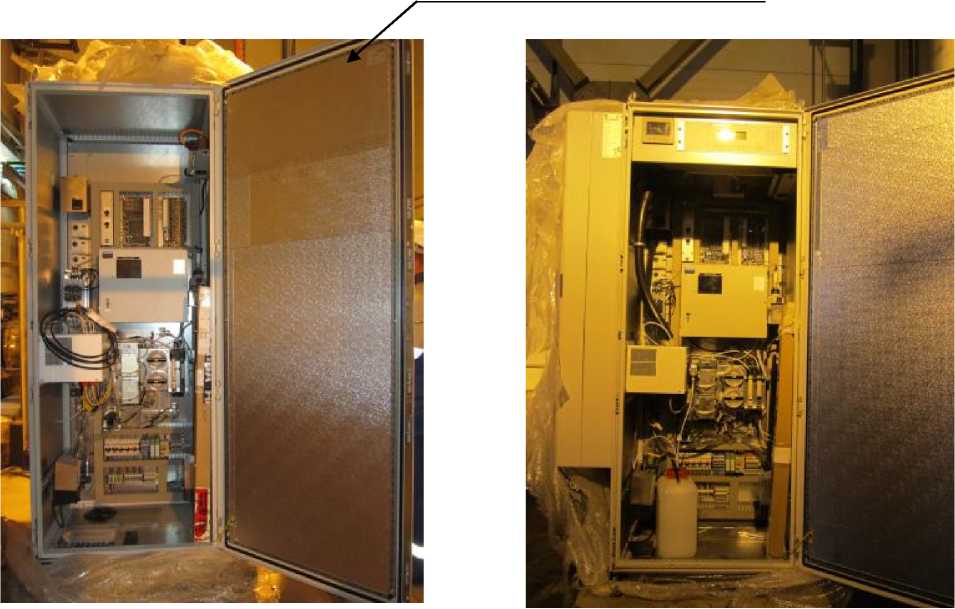

Место нанесения знака поверки

Рисунок 1 - Фотографии общего вида анализатора газообразных выбросов ENDA-5610 с указанием места нанесения знака поверки

Аналитический модуль представляет собой газоанализатор, внутри которого расположены датчики (инфракрасный и парамагнитный), газовая схема, электрический блок и электронные платы. В анализаторе зав. № 13115610 дополнительно установлен детектор горючих газов Thermo-FID ES.

Принцип действия инфракрасного детектора для измерений содержания оксидов углерода, азота и диоксида серы основан на методе недисперсионной инфракрасной спектроскопии (NDIR), который заключается в поглощении пробой инфракрасного (ИК) излучения в узком диапазоне длин волн, характерном для определяемого вещества. Перекрестно модулированное ИК излучение попеременно, с определенной частотой, проходит через пробу пробу газа и газ сравнения. При наличии в пробе газа определяемого компонента сигнал прерывается с модулированной частотой, что далее фиксирует конденсационный акустический датчик. Сигнал детектора пропорционален содержанию определяемого компонента в пробе.

Магнитно-пневматический детектор, применяемый для измерений содержания кислорода в пробе газа, использует принцип магнитного давления, основанный на парамагнитных свойствах кислорода. Принцип действия основан на изменении давления газа, содержащего кислород, в неравномерном магнитном поле. Изменение давления относительно газа сравнения (атмосферного воздуха) регистрируется с помощью конденсационного акустического датчика, сигнал которого связан с содержанием кислорода в пробе.

Принцип действия пламенно-ионизационного детектора основан на сгорании органических веществ в пламени водорода с образованием ионов. Перемещающиеся под действием напряжения ионы создают электрический ток, интенсивность которого пропорциональна содержанию определяемого компонента в анализируемом газе.

Вывод данных осуществляется непосредственно на ЖК экран, находящийся на передней панели аналитического блока. Анализатор оснащен унифицированным аналоговым выходом (4 - 20 мА).

В анализаторе предусмотрена возможность установки настраиваемых уровней сигнализации о превышении содержания определяемых компонентов.

Анализаторы газообразных выбросов ENDA-5610 зав. №№ 13115610, 13125610. Комплект ЗИП.

Руководство по эксплуатации «Анализаторы газообразных выбросов серии ENDA-5000», паспорта.

Методика поверки.

Диапазон измерений объемной доли кислорода (O2), %                      от 0 до 25

Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений об. доли O2, %                                ± 1,5

Диапазон измерений массовой концентрации оксида углерода (СО), мг/м³      от 0 до 200

Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений массовой концентрации СО, %                 ± 10

Диапазон измерений массовой концентрации суммы оксидов азота (NO_X), мг/м³                                                                      от 0 до 500 Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений массовой концентрации NO_X, % Диапазон измерений массовой концентрации диоксида серы (SO2), мг/м³ Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений массовой концентрации SO2, % Диапазон измерений объемной доли суммы углеводородов в пересчете на пропан (зав. № 13115610), млн^-1,

Пределы допускаемой погрешности измерений объемной доли суммы углеводородов (зав. № 13115610), %

• - приведенной к верхнему пределу диапазона в диапазоне измерений от 0 до 200 млн^-1,

• - относительной

в диапазоне измерений св. 200 до 1000 млн^-1

Предел времени установления выходного сигнала на уровне 90 %, Т0,9ном, с, не более:

NOx, CO, O2

SO2 суммы углеводородов (зав. № 13115610)

Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более

Масса, кг, не более

Условия эксплуатации:

о

• - температура окружающей среды, С

• - напряжение питания переменного тока, В

• - частота переменного тока, Гц

• - расход по каналу отбора пробы, дм³/мин

• - температура пробы, ^оС, не выше

• - отклонение давления пробы от атмосферного, кПа, не более

• - массовая концентрация пыли в пробе, мг/м³, не более

  ± 10

  от 0 до 200 ± 15

  от 0 до 1000

  ± 10

  ± 10

  60

  240

  15

  8300

  1100x2115x730

  220

  20 ± 15

  230 ± 10 %

  50 от 2,5 до 3,0

  156 ± 3,43

  0,1
