Номер по Госреестру СИ: 54154-13
54154-13 Анализаторы нефтепродуктов в воде
(OCMA-350, OCMA-310 и OCMA-25)
Назначение средства измерений:
Анализаторы нефтепродуктов в воде ОСМА-350, ОСМА-310 и ОСМА-25 (далее «анализаторы») предназначены для измерения массовой концентрации нефтепродуктов в питьевых, сточных, природных, морских водах, в оборотной воде энергоустановок.

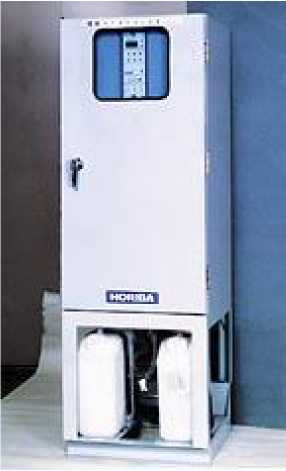

Внешний вид.
Анализаторы нефтепродуктов в воде
Рисунок № 1

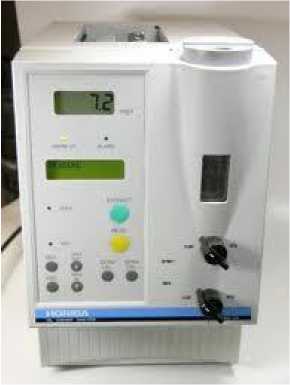

Внешний вид.
Анализаторы нефтепродуктов в воде
Рисунок № 2

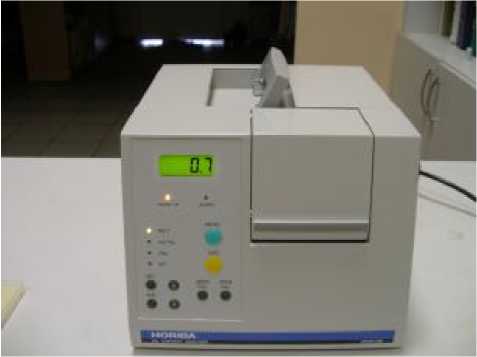

Внешний вид.
Анализаторы нефтепродуктов в воде
Рисунок № 3
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 11.07.2018
Номер записи - 144180
ID в реестре СИ - 366580
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ОСМА, Нет модификации, нет данных, модель OCMA-350, Анализатор нефтепродуктов в воде, OCMA-350, OCMA-310 и OCMA-25, OCMA-350, -,
Производитель
Изготовитель - Фирма "Horiba Ltd."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Статистика
Кол-во поверок - 35
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений - 19
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3375 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Чугун, прокат и металлоизделия" (ТК 367)
Наличие аналогов СИ: Анализаторы нефтепродуктов в воде (OCMA-350, OCMA-310 и OCMA-25)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Horiba Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16655-06 01.09.2011 |
Анализаторы нефтепродуктов в воде, OCMA-310 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
16655-97 01.10.2002 |
Анализаторы нефтепродуктов в воде, OCMA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
21331-01 01.06.2006 |
Анализаторы серы в нефтепродуктах, SLFA-20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
21331-07 01.03.2012 |
Анализаторы серы в нефтепродуктах, SLFA-20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
22322-01 01.12.2006 |
Анализаторы размеров частиц лазерные, LA-920 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
25289-03 |
Анализатор следов серы в нефти, SFLA-UV21 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
27455-04 10.10.2016 |
Анализаторы рентгенофлуоресцентные, SLFA мод. 2100 и 2800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
27455-04 01.08.2009 |
Анализаторы рентгенофлуоресцентные, SLFA мод. 2100 и 2800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
29370-05 |
Стенд газоаналитический, CTSJ-2003.12 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
33875-07 |
Системы анализа отработавших газов автомобилей, MEXA-9200/9500 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
35263-07 01.07.2012 |
Анализаторы нефтепродуктов в воде, ОСМА-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
40786-09 01.07.2014 |
Анализаторы серы в нефти и нефтепродуктах, SLFA-UV21 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
41640-09 01.11.2014 |
Спектрометры рентгенофлуоресцентные, XGT мод. 1000WR, 1700WR, 5000, 5000WR, 5700WR, 7000V Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
47575-11 22.07.2021 |
Анализаторы жидкостей, U-50 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
53202-13 11.04.2018 |
Анализаторы рентгенофлуоресцентные, SLFA 20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54154-13 11.07.2018 |
Анализаторы нефтепродуктов в воде, OCMA-350, OCMA-310 и OCMA-25 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54532-13 08.08.2018 |
Газоанализаторы, APXA-370 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54533-13 08.08.2018 |
Газоанализаторы, VA-3000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
57265-14 25.04.2019 |
Газоанализаторы, PG-300 мод. PG-320, PG-324, PG-325, PG-330, PG-335, PG-337, PG-340, PG-344, PG-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
58825-14 06.09.2024 |
Анализаторы рентгенофлуоресцентные, SLFA 60 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
63040-16 |
Анализаторы газообразных выбросов, ENDA-5610 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
65024-16 09.09.2021 |
Анализаторы нефтепродуктов в воде, ОСМА-500, ОСМА-550 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
67531-17 17.05.2022 |
Генераторы газовых смесей, GDC-703 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
68220-17 07.08.2022 |
Анализаторы размеров частиц, HORIBA LA-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
68561-17 07.09.2022 |
Анализаторы углерода и серы, EMIA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
69388-17 23.11.2022 |
Газоанализаторы, МЕХА-584L Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71157-18 21.05.2024 |
Системы отбора постоянных объемов пробы, CVS-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71264-18 21.05.2024 |
Системы газоаналитические, МЕХА-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71444-18 07.06.2024 |
Системы автоматического пробоотбора, MDLT-130хTMA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71445-18 07.06.2024 |
Устройства пробоотборные, DLS-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72645-18 27.09.2024 |
Анализаторы рентгенофлуоресцентные, SLFA-6100 и SLFA-6800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72804-18 17.10.2024 |
Системы газоаналитические, MEXA-ONE Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75185-19 03.06.2029 |
Газоанализаторы, APXA-370 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
77652-20 25.02.2025 |
Анализаторы рентгенофлуоресцентные, MESA-50 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Анализаторы нефтепродуктов в воде (OCMA-350, OCMA-310 и OCMA-25)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ПАО "ТАНТК ИМ. Г.М. БЕРИЕВА" (RA.RU.312718) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ставропольский ЦСМ» (RA.RU.311422) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Анализаторы нефтепродуктов в воде (OCMA-350, OCMA-310 и OCMA-25)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тюменский ЦСМ Тюменская область |
4608 | 4608 |
Программное обеспечение
Анализаторы ОСМА-310, ОСМА-350 и ОСМА-25 включают микропроцессоры, на которые на заводе-изготовителе установлено программное обеспечение, предназначенное для управления работой анализаторов и процессом измерений, а также для хранения и обработки полученных данных.
Конструктивно анализаторы ОСМА-310, ОСМА-350 и ОСМА-25 имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи (уровень защиты А по МИ 3286-2010).
Идентификационные данные программного обеспечения приведены в таблице 1.
Лист № 3
Всего листов 5
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычислений идентификатора ПО |
|
OCMA-310 Software |
P1000116001E |
1.35 |
10954d2ea9c296590914 6b9a025ba81c |
MD5 |
|
OCMA-350 Software |
P1000117001E |
1.41 |
10ac2b088b46271074cb 4368eea620d4 |
MD5 |
|
OCMA-25 Software |
P0000310024C |
1.24 |
- |
|
Знак утверждения типа наносится на титульный листе руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки Методики измерений приведены в следующих документах: - ГОСТ Р 51797-2001 Вода питьевая. Метод определения содержания нефтепродуктов ; - РД 52.24.454-2006 Массовая концентрация нефтяных компонентов в водах. Методика выполнения измерений ИК-фотометрическим методом; - РД 52.24.476-2007 Массовая концентрация нефтепродуктов в водах . Методика выполнения измерений ИК - фотометрическим методом; - Руководства по эксплуатации . Техническая документация фирмы - изготовителя . осуществляется по документу МП-242-1494-2013 «Анализаторы нефтепродуктов в воде ОСМА-350, ОСМА-310 и ОСМА-25. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.02.2013 г. Основные средства поверки: Стандартные образцы ГСО 9374-2009 раствора нефтепродуктов (смесь бензола, изооктана и гексадекана) в полихлортрифторэтилене. Принцип действия анализаторов - недисперсионная ИК-спектрофотометрия. Регистрация поглощения молекул углеводородов осуществляется в инфракрасной области спектра 3,4 — 3,5 мкм (2857 - 2941 см-1). Анализаторы позволяют определять массовую концентрацию как алифатических, так и ароматических соединений. Нефтепродукты экстрагируют из пробы полностью замещенным галоген-производным растворителем - смесью димера и тримера хлортрифторэтилена Cl-(CF2-CFCl)2-Cl и Cl-(CF2-CFCl)3-Cl (коммерческое название - HORIBA S-316®) - нетоксичным, нелетучим, негорючим и спектрально чистым в аналитической области. Для анализаторов ОСМА-310 и ОСМА -350 экстрагент берут по отоношению к пробе воды в соотношении, определяемом МИ в зависимости от массовой концентрации нефтепродукта в пробе, в анализаторе ОСМА-25 экстрагент и вода подаются системой насосов в экстракционную емкость в заданной производительностью насосов пропорции. Экстракт помещают в кювету прибора. ИК-излучение проходит через слой экстракта, при этом часть излучения на длине волны характеристического поглощения углеводородов поглощается. Оптическая плотность пропорциональна содержанию нефтепродукта в экстракте; массовая концентрация нефтепродукта в воде определяется с учетом коэффициента концентрирования при экстракции (соотношение объемов пробы и экстрагента). Анализаторы ОСМА-350 и ОСМА-310 представляют собой автономные, лабораторные приборы, включающие: кюветное отделение, электронный блок обработки сигналов и плату индикации. Панель управления (верхняя панель анализатора) служит для ввода команд и параметров градуировочной зависимости. Анализатор ОСМА-25 представляет собой автономный, поточный прибор (монитор), включающий: управляющий контроллер с цифровым дисплеем, аппарат регенерации растворителя, двухкамерный насос и ИК-анализатор. Встроенный аппарат регенерации растворителя использует хроматографическую очистку растворителя с помощью активированного угля. Калибровка анализатора и очистка отработанного растворителя осуществляются в автоматическом режиме с заданной частотой. Анализаторы градуируются по градуировочным смесям «углеводороды-экстрагент» или стандартным образцам состава раствора нефтепродуктов. При известном источнике нефтяного загрязнения для более точного учета сортности нефти (нефтепродукта) допустима градуировка по смесям «нефть (нефтепродукт) — экстагент». Для контроля градуировочной зависимости используются смеси или стандартные образцы, не входящие в набор для градуировки. Внешний вид анализаторов приведен на рисунках 1, 2 и 3. Рисунок 1. Внешний вид анализатора ОСМА- Рисунок 2. Внешний вид анализатора ОСМА-350 310 Рисунок 3. Внешний вид анализатора ОСМА-25 Наименование Количество Анализатор ОСМА-350, OCMA-310, ОСМА-25 1 шт. ГСО 9374-2009 состава раствора нефтепродуктов (смесь бензола, изооктана и гексадекана) в полихлортрифторэтилене (ампул) 5 шт Руководство по эксплуатации на русском языке 1 экз. Наименование Количество МП 242-1494-2013 «Анализаторы нефтепродуктов в воде ОСМА-350, ОСМА-310 и ОСМА-25. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 12.02.2013 г. 1 экз. Комплект расходных материалов в соответствии со спецификацией изготовителя 1 набор | |||||||||||||||||
|
Наименование характеристики |
ОСМА-350 |
ОСМА-310 |
ОСМА-25 | ||||||||||||||
|
Диапазон показаний массовой концентрации нефтепродуктов в экстракте, мг/дм3 |
От 0 до 200 |
От 0 до 200 |
От 0 до 100 | ||||||||||||||
|
Диапазон измерений массовой концентрации нефтепродуктов в экстракте, мг/дм3 |
От 1 до 200 |
От 1 до 200 |
От 1 до 100 | ||||||||||||||
|
Пределы допускаемой основной относительной погрешности анализаторе при определении массовой концентрации | |||||||||||||||||
|
нефтепродуктов в экстракте, % в диапазоне: - от 1 до 10 мг/дм3 |
± 8 |
± 10 |
± 10 | ||||||||||||||
|
- свыше 10 мг/дм3 |
± 4 |
± 5 |
± 5 | ||||||||||||||
|
Габаритные размеры (ДхШхВ), мм, не более |
285x250x200 |
315x200x342 |
500x500x1500 | ||||||||||||||
|
Масса, кг, не более |
5,0 |
5,0 |
120 | ||||||||||||||
|
Потребляемая мощность, В^А, не более |
60 |
80 |
600 | ||||||||||||||
|
Напряжение питания переменного тока частотой (50±1 Гц), В |
220+22-зз | ||||||||||||||||
|
Условия эксплуатации в лабораторном помещении, мобильной лаборатории или | |||||||||||||||||
|
укрытии анализатора: | |||||||||||||||||
|
- диапазон температур окружающей среды, oC |
От 15 до 25 |
От 10 до 30 | |||||||||||||||
|
-диапазон относительной влажности, % при |
От 30 до 85 |
От 30 до 85 | |||||||||||||||
|
температуре +25 °С | |||||||||||||||||
|
-диапазон атмосферного давления, кПа |
От 84 до106 |
От 84 до106 | |||||||||||||||
|
Срок службы, лет |
10 | ||||||||||||||||
|
Средняя наработка на отказ, ч |
6000 |
25000 | |||||||||||||||
