Номер по Госреестру СИ: 67531-17
67531-17 Генераторы газовых смесей
(GDC-703)
Назначение средства измерений:
Генераторы газовых смесей GDC-703 предназначены для измерений (воспроизведения) значений объемной (молярной) доли компонентов (перечень приведен в таблице 2) в бинарных газовых смесях, в воздухе и азоте.
Внешний вид.
Генераторы газовых смесей
Рисунок № 1
Программное обеспечение
Программное обеспечение генераторов встроенное - «GDC-703».
Встроенное программное обеспечение «GDC-703» предназначено для задания режимов работы генератора газовых смесей GDC-703, осуществляет сбор заданных параметров, обработку и передачу заданных параметров по защищенному интерфейсу связи RS-232C с помощью кода ASCII. Программное обеспечение является полностью метрологически значимым.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
GDC-703 |
Номер версии (идентификационный номер) ПО |
- |
Цифровой идентификатор ПО |
- |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. |
Влияние программного обеспечения генераторов учтено при нормировании метрологических характеристик.
Генераторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на этикетку, приклеенную на корпус генераторов липкой аппликацией по ТУ 29.01-46-81 и на эксплуатационную документацию.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам газовых смесей GDC-703
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 52931-2008 Приборы контроля регулирования технологических процессов. Общие технические условия
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП-242-2057-2016 «Генераторы газовых смесей GDC-703. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25.11.2016 г.
Основные средства поверки:
- Государственный рабочий эталон 1 разряда единиц объема в диапазоне от 0,1 до 10000 дм3 в области измерений объемного расхода газа в диапазоне от 0,002 до 50 дм3/мин, регистрационный номер 3.1.ZZB.0143.2015;
- эталонные установки, входящие в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;
- стандартные образцы состава - газовые смеси в баллонах под давлением ГСО 10774-2016 и по ТУ 6-16-2956-92.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель прибора.
Изготовитель
Фирма «HORIBA Ltd.», Япония
Адрес: Head Office/Factory 2, Miyanohigashi, Kisshoin Minami-Ku Kyoto 601-8510, Japan Телефон +81 75 313 8121; Факс +81 75 321 8312
Заявитель
Фирма «HORIBA Europe GmbH», Германия
Адрес: Hans-Mess-Str.6, D-61440 Oberursel Телефон: +49-6172-1396 0; Факс: +49-6172-1373-85
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон (812) 251-76-01; Факс (812) 713-01-14
Web-сайт http://www.vniim.ru; E-mail: info@vniim.ru
Принцип действия генераторов газовых смесей GDC-703 основан на смешении потоков исходного газа и газа-разбавителя, расход которых регулируется и измеряется с помощью регуляторов массового расхода газа. Требуемые значения расходов по каналам и значения объемной (молярной) доли компонентов в приготавливаемой смеси определяется расчетным путем.
Генераторы газовых смесей GDC-703 (далее - генераторы) состоят из корпуса, внутри которого расположены газовая система и блок управления. Газовая система включает регуляторы массового расхода, систему соединенных трубопроводов из нержавеющей стали (Х 18Н10Т) и смесительную камеру. В состав блока управления генераторов входит контроллер позволяющий управлять элементами газовой системы генератора и интерфейсный преобразователь RS-232C.
Генераторы имеют 2 линии подачи газов: один - для газа-разбавителя и один -для исходного газа и выходную линию отбора приготавливаемой газовой смеси.
Работа генератора осуществляется в автоматическом режиме (управление от персонального компьютера). Обмен информацией с компьютером осуществляется по последовательному интерфейсу RS-232C.
Генератор представляет собой стационарный прибор в обыкновенном исполнении по ГОСТ Р 52931-2008.

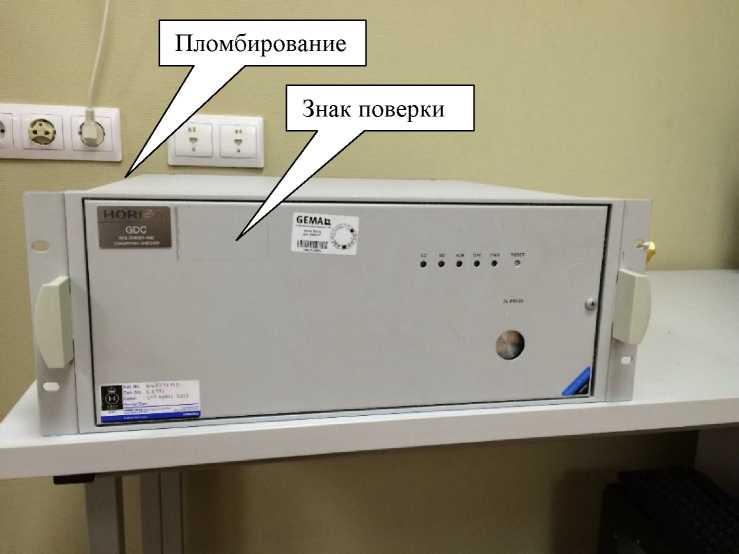

Общий вид генераторов со схемой пломбировки от несанкционированного доступа и обозначением места нанесения знака поверки представлен на рисунке 1.
Пломбирование
Знак поверки
GEMAh
Рисунок 1 - Общий вид генераторов газовых смесей GDC-703
Таблица 5 - Комплектность генераторов газовых смесей GDC-703
Наименование |
Обозначение |
Количество |
Генератор газовых смесей GDC-703 |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
МП-242-2057-2016 |
1 экз. |
Комплект баллонов с исходными газовыми смесями по ТУ 6-162956-01 и/или Т*У 2114-01420810646-2014* |
- | |
Кабель интерфейсный |
1 шт. | |
* Примечание: состав комплекта баллонов с исходными газовыми смесями определяется в зависимости от характеристик, указанных в таблице 2 и поставляется по отдельному заказу. |
Таблица 2 - Метрологические характеристики
Компонент |
Диапазон воспроизведения объемной доли компонента в газовой смеси, % |
Пределы допускаемой относительной погрешности аттестации исходной ГС, % |
Пределы допускаемой относительной погрешности воспроизведения объемной доли компонента в газовой смеси, % |
О2 |
от 0,05 до 10,00 включ. |
не более ±1,0 |
±2,0 |
±(св. 1,0 до 2,0 включ.) |
±2,5 | ||
±(св. 2,0 до 3,0 включ.) |
±3,5 | ||
±(св. 3,0 до 4,0 включ.) |
±4,5 | ||
от 0,05 до 25,00 включ.1 |
не более ±1,0 |
±2,5 | |
±(св. 1,0 до 2,0 включ.) |
±3,0 | ||
±(св. 2,0 до 3,0 включ.) |
±4,0 | ||
±(св. 3,0 до 4,0 включ.) |
±5,0 | ||
NO |
от 0,0005 до1,0000 включ. |
не более ±1,0 |
±2,0 |
±(св. 1,0 до 2,0 включ.) |
±3,0 | ||
±(св. 2,0 до 3,0 включ.) |
±4,0 | ||
±(св. 3,0 до 4,0 включ.) |
±5,0 | ||
С3Н8 |
от 0,0005 до 2,5000 включ. |
не более ±1,0 |
±2,0 |
±(св. 1,0 до 2,0 включ.) |
±2,5 | ||
±(св. 2,0 до 3,0 включ.) |
±3,5 | ||
±(св. 3,0 до 4,0 включ.) |
±4,5 |
Компонент |
Диапазон воспроизведения объемной доли компонента в газовой смеси, % |
Пределы допускаемой относительной погрешности аттестации исходной ГС, % |
Пределы допускаемой относительной погрешности воспроизведения объемной доли компонента в газовой смеси, % | |
CO |
от 0,001 до 20 включ. |
не более ±1,0 |
± |
2,02 + (D(XB )P -100)2 XB |
±(св. 1,0 до 2,0 включ.) |
± У |
2,52 + (D(XB)P -100)2 XB | ||
±(св. 2,0 до 3,0 включ.) |
± |
3,52 + (D(XB)p -100)2 XB | ||
±(св. 3,0 до 4,0 включ.) |
± N |
4,52 + (D(XB)P -100)2 XB | ||
CH4 |
от 0,0005 до 2,5 включ |
не более ±1,0 |
± |
2,02 + (D(XB )P -100)2 XB |
±(св. 1,0 до 2,0 включ.) |
± |
2,52 + (D(XB)P -100)2 XB | ||
±(св. 2,0 до 3,0 включ.) |
± |
3,52 + (D(XB)p -100)2 XB | ||
±(св. 3,0 до 4,0 включ.) |
± N |
4,52 + (D(XB)P -100)2 XB | ||
СО2 |
от 0,05 до 10 включ. |
не более ±1,0 |
±2,0 | |
±(св. 1,0 до 2,0 включ.) |
±2,5 | |||
±(св. 2,0 до 3,0 включ.) |
±3,5 | |||
±(св 3,0 до 4,0 включ.) |
±4,5 | |||
от 0,05 до 20 включ.1 |
не более ±1,0 |
±3,0 | ||
±(св. 1,0 до 2,0 включ.) |
±3,5 | |||
±(св. 2,0 до 3,0 включ.) |
±4,0 | |||
±(св. 3,0 до 4,0 включ.) |
±5,0 | |||
Примечания: 1. Указанные метрологические характеристики генератора нормированы при использовании:
2. В генераторе имеется канал титрования в газовой фазе для воспроизведения газовых смесей NOx. 1 В качестве исходных целевых газов могут использоваться бинарные газовые смеси -рабочие эталоны 0-го, 1-го и 2-го разряда в азоте или воздухе по ТУ 6-16-2956-01 и/или ТУ 2114-014-20810646-2014 с содержанием определяемого компонента не более 20 % (для CO2) и 25% (для O2). D(X B )P - абс. погрешность определения содержания целевого компонента (компонента В) в газе разбавителе, %; X B - требуемое значение объемной (молярной) доли компонента (компонента В) в смеси, % |
Таблица 3 - Параметры расхода газовой смеси
Наименование характеристики |
Значение характеристики |
Диапазон задания, и регулирования расхода (приведенный к температуре +25 °С и давлению 101,4 кПа), см3/мин |
MFC1: от 400 до 4000 MFC2: от 8,00 до 56,00 MFC3: от 55,0 до 500,0 MFC4: от 400 до 4000 |
Пределы допускаемой относительной погрешности задания расхода газа, % |
±1,0 |
Объемный расход приготавливаемой газовой смеси, см3/мин |
от 3800 до 4200 |
Таблица 4 - Основные технические характеристики
Диапазон коэффициентов разбавления |
от 1 до 500 |
Время установления заданного значения объемной доли компонента в ГС на выходе генератора (в зависимости от режима работы), мин |
от 5 до 60 |
Избыточное давление газа на входе, МПа |
0,100±0,005 |
Время прогрева, мин, не более |
30,0 |
Количество одновременно подключаемых баллонов:
|
1 1 |
Габаритные размеры (ШхГхВ), мм, не более |
430x450x177 |
Масса, кг, не более |
20 |
Параметры электрического питания:
|
220±22 50±1 |
Средний ресурс работы, ч, не менее |
5000 |
Средний срок службы, лет |
8 |
Потребляемая мощность, В • А, не более |
100 |
Рабочие условия применения:
|
от +15 до +35 от 84,0 до 106,7 от 20 до 70 |
