Номер по Госреестру СИ: 68220-17
68220-17 Анализаторы размеров частиц
(HORIBA LA-350)
Назначение средства измерений:
Анализаторы размеров частиц HORIBA LA-350 (далее - анализаторы) предназначены для измерений размеров частиц в коллоидных системах.
Внешний вид.
Анализаторы размеров частиц
Рисунок № 1
Программное обеспечение
Анализаторы имеют автономное программное обеспечение (ПО). ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Уровень защиты ПО «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
LA-350 for Windows |
Номер версии (идентификационный номер) ПО |
не ниже 1 |
Цифровой идентификатор ПО |
b683773a |
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам размеров частиц HORIBA LA-350
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП 242-2117-2017 «Анализаторы размеров частиц HORIBA LA-350. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 05 мая 2017 г.
Основные средства поверки: СО гранулометрического состава (монодисперсный полистирольный латекс) ОГС-01ЛМ (ГСО 10042-2011); СО гранулометрического состава порошкообразного материала КМК-045 (ГСО 10578-2015), КМК-100 (ГСО 10580-2015); СО гранулометрического состава СМС 650 (ГСО 10207-2013).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «HORIBA Ltd.», ЯпонияАдрес: 2 Miyanohigashi, Kisshoin, Minami-ku, Kyoto, 601-8510, Japan (Япония) Телефон/факс: +81 (75) 313 8123/ +81(75) 321 5725
Web-сайт: www.horiba.com
E-mail: info@horiba.com
Заявитель
Общество с ограниченной ответственностью «Хориба» (ООО «Хориба»)ИНН 7715900891
Адрес: 127106, РФ, г. Москва, Алтуфьевское ш., д. 13, стр. 5
Телефон/факс: +7 (495) 225-89-63/+7 (495) 225-89-60
Web-сайт: www.horiba.com
E-mail: info@horiba.com
Испытательный центр
Федеральные государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, РФ, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01; факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия анализаторов основан на регистрации рассеянного оптического излучения. Излучение, формируемое лазерным диодом, попадает в кювету, где рассеивается анализируемыми частицами. Рассеянное излучение под разными углами регистрируется с помощью высокочувствительного многоэлементного детектора. По полученной зависимости интенсивности рассеянного излучения от угла рассеяния осуществляется расчёт размеров частиц и распределения частиц по размерам.
Анализаторы конструктивно состоят из одного блока, в котором размещена система жидкостного диспергирования и оптико-аналитическая система. Диспергированная в жидкости анализируемая проба из смесительной ёмкости, оснащённой ультразвуковым диспергатором, многократно прокачивается через кювету с помощью центробежного насоса. После окончания измерений жидкость сливается из тракта.
Анализаторы могут выпускаться в нескольких исполнениях, отличающихся наличием дополнительных технических устройств и/или возможностей, не влияющих на метрологические характеристики. В зависимости от исполнения анализаторы могут иметь дополнительную числовую и/или буквенную индексацию.
Электрическое питание анализаторов осуществляется от сети переменного тока. Управление анализаторами и вывод результатов измерений осуществляется с помощью персонального компьютера с автономным программным обеспечением.
Общий вид анализаторов изображён на рисунке 1. Пломбировка корпуса не предусмотрена.

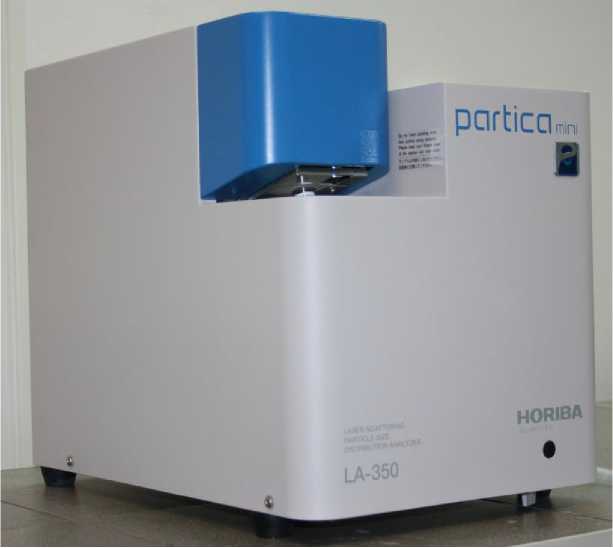

Рисунок 1 - Общий вид анализатора
Таблица 4 -
Наименование |
Обозначение |
Количество |
Анализатор размеров частиц HORIBA LA-3501 |
- |
1 шт. |
Комплект принадлежностей2 |
- |
1 комп. |
Комплект эксплуатационной документации2 |
- |
1 комп. |
Методика поверки |
МП 242-2117-2017 |
1 экз. |
Примечание:
|
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны показаний размеров частиц, мкм |
от 0,1 до 1000 |
Диапазоны измерений размеров частиц, мкм |
от 0,1 до 1000 |
Пределы допускаемой относительной погрешности, % |
±20 (для Dyo) ±10 (для D50) ±15 (для D90) |
Примечание:
D10 - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 10 %, мкм; D50 - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 50 % (средний диаметр частиц), мкм; D90 - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 90 %, мкм
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: от сети переменного тока через блок питания: |
от 100 до 260 |
- напряжение переменного тока, В | |
- частота переменного тока, Гц |
от 50 до 63 |
Потребляемая мощность, В-А, не более |
150 |
Габаритные размеры, мм, не более | |
- высота |
376 |
- ширина |
297 |
- длина |
420 |
Масса, кг, не более |
24 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +35 |
- относительная влажность, % |
от 10 до 85 |
- атмосферное давление, кПа |
от 84 до 104 |
Средний срок службы, лет |
5 |
Средняя наработка на отказ, ч |
5000 |
