Номер по Госреестру СИ: 71444-18
71444-18 Системы автоматического пробоотбора
(MDLT-130хTMA)
Назначение средства измерений:
Системы автоматического пробоотбора MDLT-130хTMA (далее - системы) предназначены для измерений объёмного расхода пробы отработавших газов двигателей внутреннего сгорания (ДВС) транспортных средств с целью последующего определения массовой концентрации взвешенных частиц гравиметрическим методом.
Внешний вид.
Системы автоматического пробоотбора
Рисунок № 1
Внешний вид.
Системы автоматического пробоотбора
Рисунок № 2
Внешний вид.
Системы автоматического пробоотбора
Рисунок № 3
Внешний вид.
Системы автоматического пробоотбора
Рисунок № 4
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 07.06.2024
Номер записи - 167523
ID в реестре СИ - 396407
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, MDLT-130хTMA, MDLT-1304TMA,
Производитель
Изготовитель - Фирма "Horiba Ltd."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1144 от 2018.06.07 Об утверждении типов средств измерений
Наличие аналогов СИ: Системы автоматического пробоотбора (MDLT-130хTMA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Horiba Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16655-06 01.09.2011 |
Анализаторы нефтепродуктов в воде, OCMA-310 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
16655-97 01.10.2002 |
Анализаторы нефтепродуктов в воде, OCMA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
21331-01 01.06.2006 |
Анализаторы серы в нефтепродуктах, SLFA-20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
21331-07 01.03.2012 |
Анализаторы серы в нефтепродуктах, SLFA-20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
22322-01 01.12.2006 |
Анализаторы размеров частиц лазерные, LA-920 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
25289-03 |
Анализатор следов серы в нефти, SFLA-UV21 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
27455-04 10.10.2016 |
Анализаторы рентгенофлуоресцентные, SLFA мод. 2100 и 2800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
27455-04 01.08.2009 |
Анализаторы рентгенофлуоресцентные, SLFA мод. 2100 и 2800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
29370-05 |
Стенд газоаналитический, CTSJ-2003.12 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
33875-07 |
Системы анализа отработавших газов автомобилей, MEXA-9200/9500 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
35263-07 01.07.2012 |
Анализаторы нефтепродуктов в воде, ОСМА-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
40786-09 01.07.2014 |
Анализаторы серы в нефти и нефтепродуктах, SLFA-UV21 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
41640-09 01.11.2014 |
Спектрометры рентгенофлуоресцентные, XGT мод. 1000WR, 1700WR, 5000, 5000WR, 5700WR, 7000V Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
47575-11 22.07.2021 |
Анализаторы жидкостей, U-50 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
53202-13 11.04.2018 |
Анализаторы рентгенофлуоресцентные, SLFA 20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54154-13 11.07.2018 |
Анализаторы нефтепродуктов в воде, OCMA-350, OCMA-310 и OCMA-25 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54532-13 08.08.2018 |
Газоанализаторы, APXA-370 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54533-13 08.08.2018 |
Газоанализаторы, VA-3000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
57265-14 25.04.2019 |
Газоанализаторы, PG-300 мод. PG-320, PG-324, PG-325, PG-330, PG-335, PG-337, PG-340, PG-344, PG-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
58825-14 06.09.2024 |
Анализаторы рентгенофлуоресцентные, SLFA 60 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
63040-16 |
Анализаторы газообразных выбросов, ENDA-5610 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
65024-16 09.09.2021 |
Анализаторы нефтепродуктов в воде, ОСМА-500, ОСМА-550 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
67531-17 17.05.2022 |
Генераторы газовых смесей, GDC-703 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
68220-17 07.08.2022 |
Анализаторы размеров частиц, HORIBA LA-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
68561-17 07.09.2022 |
Анализаторы углерода и серы, EMIA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
69388-17 23.11.2022 |
Газоанализаторы, МЕХА-584L Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71157-18 21.05.2024 |
Системы отбора постоянных объемов пробы, CVS-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71264-18 21.05.2024 |
Системы газоаналитические, МЕХА-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71444-18 07.06.2024 |
Системы автоматического пробоотбора, MDLT-130хTMA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71445-18 07.06.2024 |
Устройства пробоотборные, DLS-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72645-18 27.09.2024 |
Анализаторы рентгенофлуоресцентные, SLFA-6100 и SLFA-6800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72804-18 17.10.2024 |
Системы газоаналитические, MEXA-ONE Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75185-19 03.06.2024 |
Газоанализаторы, APXA-370 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
77652-20 25.02.2025 |
Анализаторы рентгенофлуоресцентные, MESA-50 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Кто поверяет Системы автоматического пробоотбора (MDLT-130хTMA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Системы автоматического пробоотбора (MDLT-130хTMA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы имеют встроенное программное обеспечение (ПО) инсталлированное на блок PC. ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации. Уровень защиты ПО «средний» в соответствии с документом Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MDLT-130х |
|
Номер версии (идентификационный номер) ПО |
не ниже 3 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам автоматического пробоотбора MDLT-130xTMAПравила ЕЭК ООН № 49-05 «Единообразные предписания, касающиеся подлежащих принятию мер по ограничению выбросов загрязняющих газообразных веществ и взвешенных частиц двигателями с воспламенением от сжатия и двигателями с принудительным зажиганием, предназначенными для использования на транспортных средствах».
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП 242-2122-2017 «Системы автоматического пробоотбора MDLT-130хTMA. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 14 декабря 2017 г.
Основные средства поверки:
- расходомеры-счётчики газа РГТ моделей РГТ-5, РГТ-6 (рег. номер 51713-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
HORIBA Ltd., Япония
Адрес: Head Office/Factory 2, Miyanohigashi, Kisshoin Minami-Ku Kyoto 601-8510, Japan
Телефон: +81-75-313-8121; факс: +81-75-321-8312
Web-сайт: www.horiba.com
E-mail: info@horiba.co.jp
Заявитель
HORIBA Europe GmbH, Германия
Адрес: Hans-Mess-Strasse 6, 61440 Oberursel, Germany
Телефон: +49-6172-1396-0; факс: +49-6172-1373-85
Web-сайт: www.horiba.com.de
E-mail: info.he@horiba.com
Испытательный центр
Федеральные государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01; факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия систем основан на принудительном прокачивании пробы отработавших газов ДВС через аналитические фильтры с помощью побудителя расхода (насоса). Проба отработавших газов отбирается из системы выпуска ДВС, попадает в камеру разбавления, где смешивается с чистым воздухом. Разбавленная проба прокачивается через аналитические фильтры. Объёмный расход пробы отработавших газов, прокачиваемой через фильтры, определяется как разность расходов разбавленной пробы и чистого воздуха, подаваемого в камеру разбавления.
Конструктивно система состоит их нескольких блоков: блока отбора и разбавления пробы DLT, блока управления расходами DLS, блока охлаждения воздуха (опционально), воздушного компрессора (опционально), персонального компьютера PC, блока системы управления IFA.
Блок DLT состоит из камеры разбавления отбираемой пробы чистым воздухом и фильтродержателей (от 2 до 4 шт.), предназначенных для осаждения взвешенных частиц на аналитические фильтры. Изменение кратности разбавления отбираемой пробы осуществляется за счёт увеличения объёмного расхода чистого воздуха, подаваемого в камеру разбавления. В целях обеспечения бесперебойного функционирования системы один из фильтродержателей блока DLT может используется в качестве перепускного канала. Дополнительно фильтродержатели могут размещаться в подогреваемом шкафу HFU с целью их термостатирования.
Блок DLS предназначен для создания и поддержания постоянного объёмного расхода пробы при её прокачке через блок DLT. При выпуске из производства возможна настройка в одном из двух диапазонов задания объёмного расхода.
Блок охлаждения воздуха предназначен для поддержания температуры воздуха в линии разбавления в пределах от плюс 15 до плюс 30 °C.
Воздушный компрессор предназначен для питания чистым воздухом линии разбавления.
Блоки PC и IFA предназначены для управления системой.
Системы выпускаются в нескольких исполнениях, отличающихся количеством фильтродержателей. Символ «х» в наименовании исполнения 130хTMA заменяется на цифру 2, 3 или 4 и обозначает количество фильтродержателей.
Электрическое питание осуществляется от сети переменного тока.
Результаты измерений выводятся на блок PC. Представление результатов измерений предусмотрено в виде таблиц и графиков. Передача данных на внешние устройства осуществляется посредством интерфейса Ethernet.
Общий вид системы и её состав изображены на рисунках 1 и 2.
Пломбировка корпусов блоков не предусмотрена.

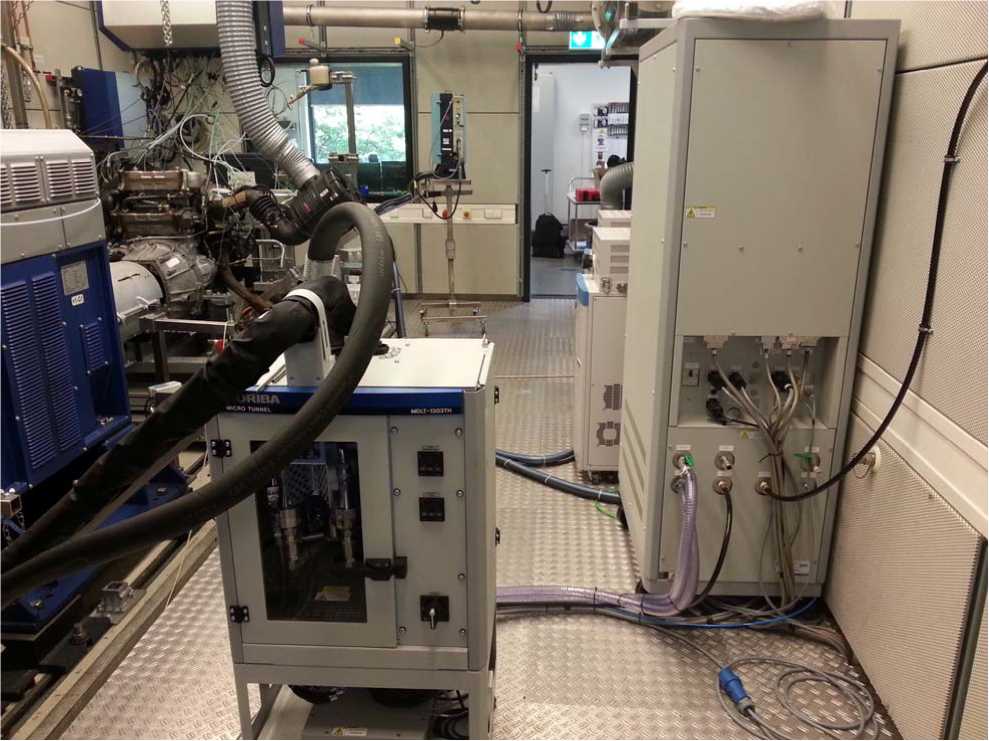

Рисунок 1 - Общий вид системы
4 6

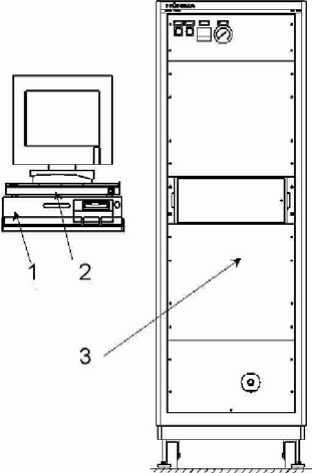

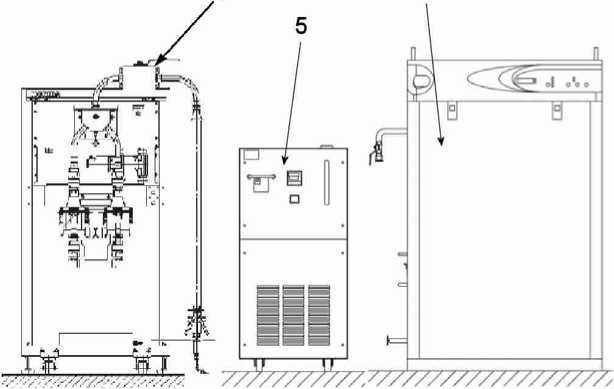

На рисунке: 1 - блок PC; 2 - блок IFA; 3 - блок DLS; 4 - блок DLT; 5 - блок охлаждения воздуха; 6 - воздушный компрессор.
Рисунок 2 - Состав системы
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Система автоматического пробоотбора MDLT-130xTMA 1) |
- |
1 шт. |
|
Комплект принадлежностей 2) |
- |
1 комп. |
|
Комплект эксплуатационной документации 2) |
- |
1 комп. |
|
Методика поверки |
МП 242-2122-2017 |
1 экз. |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений объёмного расхода пробы отработавших газов ДВС 1 ’, дм3/мин |
от 2,0 до 20,0 от 3,25 до 32,5 |
|
Пределы допускаемой относительной погрешности, % |
±4 |
|
1) Диапазон измерений зависит от настроенного при выпуске из производства диапазона задания объёмного расхода разбавленной пробы. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны задания объёмного расхода разбавленной пробы 1 ’, дм3/мин |
от 40 до 80 от 65 до 130 |
|
Диапазон задания коэффициентов разбавления |
от 4 до 20 |
|
Параметры электрического питания: | |
|
- напряжение сети переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВ-А, не более |
6 |
|
Габаритные размеры, мм, не более: 1) блок отбора и разбавления пробы DLT (при установке в подогреваемом шкафу HFU): | |
|
- высота |
1100 (996) |
|
- ширина |
570 (570) |
|
- длина |
500 (410) |
|
2) блок управления расходами DLS: | |
|
- высота |
1785 |
|
- ширина |
570 |
|
- длина |
810 |
|
3) блок охлаждения воздуха: | |
|
- высота |
1030 |
|
- ширина |
650 |
|
- длина |
650 |
|
4) воздушный компрессор: | |
|
- высота |
1030 |
|
- ширина |
650 |
|
- длина |
650 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
5) персональный компьютер PC с блоком IFA: | |
|
- высота |
900 |
|
- ширина |
900 |
|
- длина |
500 |
|
Масса, кг, не более: 1) блок отбора и разбавления пробы DLT | |
|
(при установке в подогреваемом шкафу HFU) |
100 (200) |
|
2) блок управления расходами DLS |
350 |
|
3) блок охлаждения воздуха |
50 |
|
4) воздушный компрессор |
50 |
|
5) персональный компьютер PC с блоком IFA |
10 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +35 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
5000 |
|
1) Диапазон задания объёмного расхода разбавленной пробы |
настраивается при |
|
выпуске из производства и согласовывается при заказе. |
