Номер по Госреестру СИ: 71264-18
71264-18 Системы газоаналитические
(МЕХА-7000)
Назначение средства измерений:
Системы газоаналитические МЕХА-7000 предназначены для измерений объемной доли диоксида углерода, оксида углерода, кислорода, метана, углеводородов, оксидов азота в отработавших газах автомобилей и двигателей внутреннего сгорания.
Внешний вид.
Системы газоаналитические
Рисунок № 1
Внешний вид.
Системы газоаналитические
Рисунок № 2
Программное обеспечение
Системы газоаналитические МЕХА-7000 имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения объемной доли загрязняющих веществ в отработавших газах автомобилей и двигателей внутреннего сгорания.
Встроенное ПО установлено в блоке управления MCU и выполняет следующие основные функции:
- управление работой всех блоков и составляющих системы;
- прием и обработку измерительной информации от первичных измерительных преобразователей;
- диагностика аппаратной и программной частей системы;
- хранение результатов измерений;
- обмен данными с персональным компьютером через интерфейс связи Ethernet или RS-232.
Встроенное ПО реализует следующие расчетные алгоритмы:
- построение градуировочной зависимости при корректировке показаний газоанализаторов;
- вычисление результатов измерений объемной доли загрязняющих веществ по данным от первичных измерительных преобразователей.
Встроенное ПО состоит из двух частей: MEXA - для управления работой газоанализаторов, MCU - для управления всеми блоками системы, сбора, обработки и хранения информации.
Идентификация встроенного программного обеспечения производится путем вывода номера версии ПО MEXA и номера версии ПО MCU на экране блока управления. Влияние встроенного ПО на метрологические характеристики систем газоаналитических МЕХА-7000 учтено при их нормировании. Уровень защиты «средний» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
MEXA |
MCU |
Номер версии (идентификационный номер) ПО |
не ниже 3.00 |
не ниже 3.03 |
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационные документы типографским способом и на системную стойку системы газоаналитической MEXA-7000 в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам газоаналитическим MEXA-7000
Приказ МВД России от 08.11.2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных метрологических требований к ним», пункт 113
Технический регламент Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств»
Правила ЕЭК ООН № 49 «Единообразные предписания, касающиеся подлежащих принятию мер по ограничению выбросов загрязняющих газообразных веществ и твердых частиц из двигателей с воспламенением от сжатия, предназначенных для использования на транспортных средствах, а также выбросов загрязняющих газообразных веществ из двигателей с принудительным зажиганием, работающих на природном газе или сжиженном нефтяном газе и предназначенных для использования на транспортных средствах»
Правила ЕЭК ООН № 83 «Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении выбросов загрязняющих веществ в зависимости от топлива, необходимого для двигателей»
ГОСТ Р 41.83-2004 «Единообразные предписания, касающиеся сертификации транспортных средств в отношении выбросов вредных веществ в зависимости от топлива, необходимого для двигателей»
ГОСТ Р 41.49-2003 «Единообразные предписания, касающиеся сертификации двигателей с воспламенением от сжатия и двигателей, работающих на природном газе, а также двигателей с принудительным зажиганием, работающих на сжиженном нефтяном газе, и транспортных средств, оснащенных двигателями с воспламенением от сжатия, двигателями, работающими на природном газе, и двигателями с принудительным зажиганием, работающими на сжиженном нефтяном газе, в отношении выбросов вредных веществ»
ГОСТ Р 52033-2003 «Автомобили с бензиновыми двигателями. Выбросы загрязняющих веществ с отработавшими газами. Нормы и методы контроля при оценке технического состояния»
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ 8.578-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП-242-2059-2017 «Системы газоаналитические МЕХА-7000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «25» апреля 2017 г.
Основные средства поверки:
- рабочий эталон 1 разряда по ГОСТ 8.578-2014 - генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-К, ГГС-03-03, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15, или генератор газовых смесей GDC-703 (рег. № 67531-17), диапазон воспроизведения объемной доли компонентов от 0,0005 до 25 %, пределы допускаемой относительной погрешности ±(от 2 до 5) %;
- стандартные образцы состава газовых смесей в баллонах под давлением оксид углерода -азот ГСО 10531-2014, диоксид углерода - азот ГСО 10531-2014, кислород - азот ГСО 10534-2014, метан - воздух ГСО 10531-2014, метан - азот ГСО 10531-2014, пропан - воздух ГСО 10539-2014, пропан - азот ГСО 10539-2014, оксид азота - азот ГСО 10545-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
HORIBA Ltd., ЯпонияАдрес: Head Office/Factory 2, Miyanohigashi, Kisshoin Minami-Ku Kyoto 601-8510, Japan Тел.: +81 75 313 8121, факс: +81 75 321 8312
Web-сайт: www.horiba.com
E-mail: info@horiba.co.jp
Заявитель
HORIBA Europe GmbH, Германия
Адрес: Hans-Mess-Str.6, D-61440 Oberursel, Germany
Тел.: +49-6172-1396-0, факс: +49-6172-1373-85
Web-сайт: www.horiba.com/de
E-mail: info.he@horiba.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел.: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия систем газоаналитических МЕХА-7000 основан на измерении объемной доли загрязняющих веществ в отобранных пробах отработавших газов автомобилей при помощи набора газоанализаторов, основанных на инфракрасном оптико-абсорбционном, магнитопневматическом, электрохимическом, хроматографическом, хемилюминесцентном и пламенно-ионизационном методах измерений.
Системы газоаналитические МЕХА-7000 состоят из следующих основных функциональных блоков: измерительный блок, блок подачи газовых смесей, блок управления MCU.
Измерительный блок состоит из набора газоаналитических блоков (далее - газоанализаторов), предназначенных для измерений объемной доли загрязняющих веществ в анализируемых пробах газовых смесей и приведенных в таблице 1. Конструктивно газоанализаторы монтируются в одной или нескольких системных стойках или в стойках OVN.
Таблица 1 - Газоанализаторы, входящие в системы газоаналитические МЕХА-7000
Определяемый компонент |
Модель газоанализатора |
Принцип действия газоанализатора |
Оксид углерода (СО) |
AIA-721A1), AIA-721LE1), AIA-7221), AIA-7231) |
инфракрасный оптикоабсорбционный |
Диоксид углерода (СО2) |
AIA-7221), AIA-7231) |
инфракрасный оптикоабсорбционный |
Кислород (О2) |
MPA-7201), FMA-7201) |
магнитопневматический |
Метан (СН4) |
GFA-7201), GFA-720LE1) |
хроматографический с пламенноионизационным детектором |
FIA-721HA3), FIA-726N-12), FIA-726N-22) |
пламенно-ионизационный | |
Углеводороды (СНХ) |
FIA-725A3), FIA-7262), FIA-726D2), FIA-726LE22),) FIA-726N1)-12), 1) FIA-726N-22), FIA-7201), FMA-7201), FIA-721HA3) |
пламенно-ионизационный |
Оксид азота и сумма оксидов азота (NO, NOx) |
CLA-712)0A1), CLA-7503A) 1), CLA- 3) 750LE1), CLA-720MA3), CLA-725M3), CLA-755A3), CLA-7562), CLA-7572) |
хемилюминесцентный |
|
Блок подачи газовых смесей состоит из блока электромагнитных клапанов SVS, блока подготовки пробы SHS для газоанализаторов без подогрева и соединительных газовых линий. Блок подачи газовых смесей размещается в системной стойке и предназначен для подачи на вход газоанализаторов:
- проб отработавших газов автомобилей (неразбавленная газовая смесь из выхлопной трубы автомобиля или газовая смесь из выхлопной трубы автомобиля, предварительно разбавленная чистым воздухом),
- проб газовых смесей, применяемых для проверки и корректировки показаний газоанализаторов (газовые смеси из баллонов под давлением или газовые смеси от генератора газовых смесей).
Блок управления MCU может размещаться в системной стойке или размещаться в отдельной стойке. Блок управления MCU предназначен для управления работой всех блоков и составляющих системы газоаналитической МЕХА-7000, отображения результатов измерений на экране и хранения результатов.
Кроме того, в системной стойке устанавливаются блок интерфейса IFC между блоком управления MCU и газоанализаторами, блок питания PSU.
Электрическое питание систем газоаналитических МЕХА-7000 осуществляется от сети переменного тока напряжением 230 В, частотой 50 Гц.
Системы газоаналитические МЕХА-7000 выпускаются в модификациях, отличающихся количеством линий отбора проб отработавших газов автомобилей, типом пробы (неразбавленная или разбавленная), типом топлива двигателя автомобиля, отработавшие газы которого поступают на вход газоанализаторов, и набором газоанализаторов, которые могут быть включены в систему. Конкретный набор газоанализаторов определяется при заказе. Модификации систем газоаналитических МЕХА-7000 приведены в таблице 2.
Таблица 2 - Модификации систем газоаналитических МЕХА-7000
Модификации системы |
Количество линий отбора и тип пробы ГС |
Тип топлива двигателя автомобиля |
Модели газоанализаторов |
MEXA-7100 MEXA-7100EGRn |
1/НГС |
БД |
AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A |
MEXA-7500 MEXA-7500EGRn |
2/НГС |
БД | |
MEXA-7100H MEXA-7100HEGRn |
1/НГС |
БД/АТ |
AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A, FIA-726, FIA-726D, FIA-726N-2, FIA-725A, FIA-721HA |
MEXA-7500H MEXA-7500HEGRn |
2/НГС |
БД/АТ | |
MEXA-7100D MEXA-7170D 1) MEXA-7100DEGR11)) MEXA-7170DEGR1) |
1/НГС |
БД/Д/АТ |
AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A, FIA-726, FIA-726D, FIA-726N-2, FIA-725A, FIA-721HA, CLA-756, CLA-757, CLA-720MA, CLA-725M, CLA-755M |
MEXA-7500D 1) MEXA-7500DEGR1) |
2/НГС |
БД/Д/АТ | |
MEXA-7200 MEXA-7200TR1) |
1/РГС |
БД |
AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A, GFA-720 |
MEXA-7400 MEXA-7400TR1) |
1/НГС 1/РГС |
БД |
Окончание таблицы 2
Модификации системы |
Количество линий отбора и тип пробы ГС |
Тип топлива двигателя автомобиля |
Модели газоанализаторов |
MEXA-7200H MEXA-7200HTR1) |
1/РГС |
БД/АТ |
AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A, GFA-720, FIA-726, FIA-726D, FIA-726N-1, FIA-725A, FIA-721HA, CLA-756, CLA-757, CLA-720MA, CLA-725M, CLA-755A |
MEXA-7400H 1) MEXA-7400HTR1) |
1/НГС 1/РГС |
БД/АТ | |
MEXA-7200D MEXA-7200DTR1) |
1/РГС |
БД/Д/АТ |
AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A, GFA-720, FIA-726, FIA-726D, FIA-726N-1, FIA-726N-2, FIA-725A, FIA-721HA, CLA-756, CLA-757, CLA-720MA, CLA-725M, CLA-755A |
MEXA-7400D 1) MEXA-7400DTR1) |
1/НГС 1/РГС |
БД/Д/АТ | |
MEXA-7200LE MEXA-7200TRLE1) |
1/РГС |
БД |
AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A, GFA-720, AIA-721LE, CLA-750LE, GFA-720LE |
MEXA-7400LE MEXA-7400TRLE1) |
1/НГС 1/РГС |
БД | |
MEXA-7200HLE MEXA- 1) 7200HTRLE1) |
1/РГС |
БД/АТ |
AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A, GFA-720, FIA-726, FIA-726D, FIA-726N-1, FIA-726N-2, FIA-725A, FIA-721HA, CLA-756, CLA-757, CLA-720MA, CLA-725M, CLA-755A, AIA-721LE, CLA-750LE, GFA-720LE, FIA-726LE |
MEXA-7400HLE MEXA- 1) 7400HTRLE1) |
1/НГС 1/РГС |
БД/АТ | |
MEXA-7200DLE MEXA-7200DTRLE1) |
1/РГС |
БД/Д/АТ |
AIA-721A, AIA-721, AIA-722, AIA-723, MPA-720, FIA-720, FMA-720, CLA-720A, CLA-750A, GFA-720, FIA-726, FIA-726D, FIA-726N-1, FIA-726N-2, FIA-725A, FIA-721HA, CLA-756, CLA-757, CLA-720MA, CLA-725M, CLA-755A, AIA-721LE, CLA-750LE, GFA-720LE, FIA-726LE |
MEXA-7400DLE MEXA- 1) 7400DTRLE1) |
1/НГС 1/РГС |
БД/Д/АТ |
Примечания:
1) В блоке подачи газовых смесей имеется дополнительная линия отбора НГС или РГС, в основной стойке устанавливается газоанализатор AIA-722 (CO2) для измерения концентрации диоксида углерода на входе в двигатель.
Обозначения в таблице: НГС - неразбавленная газовая смесь из выхлопной трубы автомобиля или двигателя, РГС - разбавленная газовая смесь - газовая смесь из выхлопной трубы автомобиля, предварительно разбавленная чистым воздухом, БД - отработавшие газы бензиновых двигателей, Д - отработавшие газы двигателей на дизельном топливе, АТ - отработавшие газы двигателей на альтернативном топливе._________________________
Системы газоаналитические МЕХА-7000 обеспечивают выполнение следующих основных функций:
-
- автоматическая диагностика работоспособности всех блоков и составляющих системы;
-
- установление параметров измерительной задачи (выбор определяемых компонентов и диапазонов измерений, периода времени выполнения измерений и т.д.);
-
- подача на вход газоанализаторов проб отработавших газов автомобилей или газовых смесей, применяемых для проверки и корректировки показаний газоанализаторов;
- измерение объемной доли загрязняющих веществ в газовой смеси и отображение результатов измерений на экране;
- хранение результатов измерений в энергонезависимой памяти системы;
- передача результатов измерений на персональный компьютер через интерфейсы связи Ethernet или RS-232.
Системы газоаналитические МЕХА-7000 выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах.
Пломбирование систем газоаналитических МЕХА-7000 не предусмотрено.
Общий вид систем газоаналитических МЕХА-7000 представлен на рисунках 1 и 2.

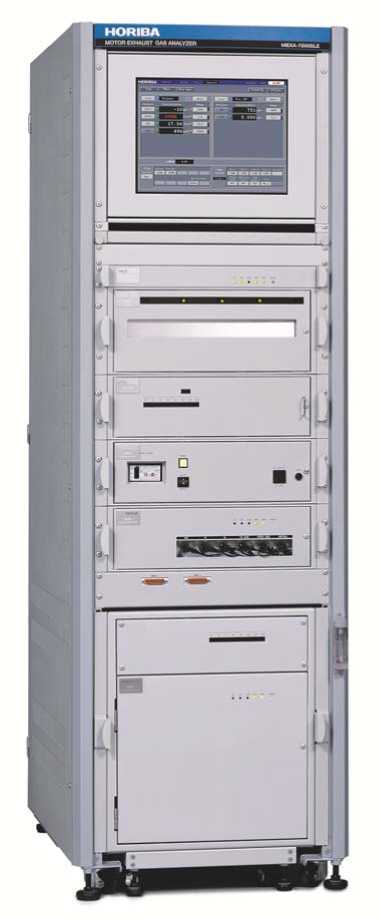

Рисунок 1 - Общий вид систем газоаналитических МЕХА-7000 (системная стойка с газоанализаторами, блоком подачи газовых смесей и блоком управления MCU)

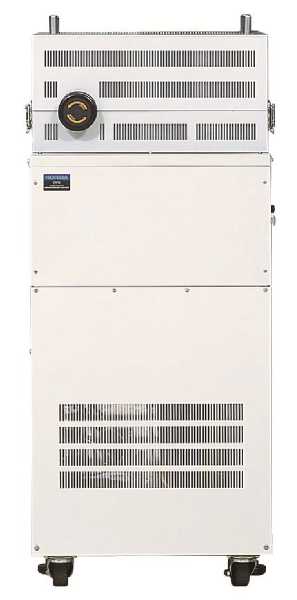

Рисунок 2 - Общий вид систем газоаналитических МЕХА-7000 (стойка OVN с газоанализаторами)
Таблица 6 -
Наименование |
Обозначение |
Количество |
Система газоаналитическая МЕХА-70001) Системная стойка (одна или более) Блок управления MCU Блок интерфейса IFC Стойка ANR для газоанализаторов без подогрева (от 1 до 2 шт.) Газоанализаторы без подогрева Газоанализаторы с подогревом Блок питания PSU Блок электромагнитных клапанов SVS Блок подготовки пробы SHS для газоанализаторов без подогрева Стойка OVN для газоанализаторов с подогревом (одна или более, отдельно от системной стойки) Газоанализаторы с подогревом, монтируемые в стойку OVN |
1 шт. | |
Комплект запасных принадлежностей2 |
- |
1 шт. |
Комплект эксплуатационных документов2) |
- |
1 шт. |
Методика поверки |
МП-242-2059 2017 |
1 экз. |
Примечания:
|
Таблица 4 - Метрологические характеристики
Определяемый компонент |
Модель газоанализатора |
Диапазон измерений объемной доли компонента |
Пределы допускаемой погрешности |
Q, дм3/мин |
Т0,9д, с | |
абсолютной |
относительной | |||||
СО2 |
AIA-722 |
от 0 до 0,5 % включ. св. 0,5 до 5 % |
±0,020 % |
±4 % |
2,0 |
1,5 |
от 0 до 0,5 % включ. св. 0,5 до 20 % |
±0,020 % |
±4 % | ||||
AIA-723 |
от 0 до 1,0 % включ. св. 1,0 до 20 % |
±0,04 % |
±4 % |
2,0 |
1,5 | |
СО |
AIA-721LE |
от 0 до 25 млн-1 включ. св. 25 до 500 млн-1 |
±2,0 млн-1 |
±8 % |
4,0 |
3 |
AIA-721/\ |
от 0 до 200 млн-1 включ. св. 200 до 5000 млн-1 |
±8 млн-1 |
±4 % |
3,0 |
2 | |
AIA-722 |
от 0 до 0,5 % включ. св. 0,5 до 12 % |
±0,015 % |
±3 % |
2,0 |
1,5 | |
AIA-723 |
от 0 до 2,5 % включ. св. 2,5 до 20 % |
±0,10 % |
±4 % |
2,0 |
1,5 | |
О2 |
MPA-720 |
от 0 до 1,0 % включ. св. 1,0 до 25 % |
±0,03 % |
±3 % |
0,7 |
2 |
FMA-720 |
от 0 до 1,0 % включ. св. 1,0 до 25 % |
±0,03 % |
±3 % |
0,7 |
2 |
Продолжение таблицы 4
Определяемый компонент |
Модель газоанализатора |
Диапазон измерений объемной доли компонента |
Пределы допускаемой погрешности |
Q, дм3/мин |
'70^ с | |
абсолютной |
относительной | |||||
СН4 |
GFA- 720LE |
от 0 до 25 млн-1 включ. св. 25 до 50 млн-1 |
±2,0 млн-1 |
±8 % |
0,5 |
16 |
от 0 до 100 млн-1 включ. св. 100 до 500 млн-1 |
+8 млн-1 |
±8 % | ||||
GFA-720 |
от 0 до 25 млн-1 включ. св. 25 до 50 млн-1 |
±2,0 млн-1 |
±8 % |
0,5 |
16 | |
от 0 до 80 млн-1 включ. св. 80 до 2500 млн-1 |
±4 млн-1 |
±5 % | ||||
СН4 |
FIA-721HA (РГС) |
от 0 до 40 млн-1 включ. св. 40 до 500 млн-1 |
±2,0 млн-1 |
±5 % |
0,5 |
3 |
от 0 до 400 млн-1 включ. св. 400 до 5000 млн-1 |
±20 млн-1 |
±5 % | ||||
FIA-721HA (НГС) |
от 0 до 80 млн-1 включ. св. 80 до 2500 млн-1 |
±4 млн-1 |
±5 % | |||
от 0 до 4000 млн-1 включ. св. 4000 до 25000 млн-1 |
±200 млн-1 |
±5 % | ||||
СН4 |
FIA-726N-1 |
от 0 до 40 млн-1 включ. св. 40 до 500 млн-1 |
±2,0 млн-1 |
±5 % |
4,0 |
3 |
от 0 до 400 млн-1 включ. св. 400 до 5000 млн-1 |
±20 млн-1 |
±5 % | ||||
FIA-726N-2 |
от 0 до 80 млн-1 включ. св. 80 до 2500 млн-1 |
±4 млн-1 |
±5 % | |||
от 0 до 4000 млн-1 включ. св. 4000 до 25000 млн-1 |
±200 млн-1 |
±5 % | ||||
СНХ (по метану) |
FIA-726LE |
от 0 до 25 млн-1 включ. св. 25 до 50 млн-1 |
±2,0 млн-1 |
±8 % |
2,0 |
3 |
СНх (по метану) |
FIA-720 FMA-720 |
от 0 до 80 млн-1 включ. св. 80 до 500 млн-1 |
±4 млн-1 |
±5 % |
0,5 |
1,5 |
от 0 до 1000 млн-1 включ. св. 1000 до 20000 млн-1 |
±40 млн-1 |
±4 % | ||||
СНх (по метану) |
FIA-725A |
от 0 до 80 млн-1 включ. св. 80 до 500 млн-1 |
±4 млн-1 |
±5 % |
0,5 |
1,5 |
от 0 до 1000 млн-1 включ. св. 1000 до 50000 млн-1 |
±40 млн-1 |
±4 % | ||||
СНх (по метану) |
FIA-726 FIA-726D |
от 0 до 80 млн-1 включ. св. 80 до 500 млн-1 |
±4 млн-1 |
±5 % |
2,0 |
1,5 |
от 0 до 1000 млн-1 включ. св. 1000 до 50000 млн-1 |
±40 млн-1 |
±4 % | ||||
СНх ((по метану) |
FIA-726N-1 |
от 0 до 80 млн-1 включ. св. 80 до 500 млн-1 |
±4 млн-1 |
±5 % |
4 |
3 |
от 0 до 1000 млн-1 включ. св. 1000 до 30000 млн-1 |
±40 млн-1 |
±4 % |
Продолжение таблицы 4
Определяемый компонент |
Модель газоанализатора |
Диапазон измерений объемной доли компонента |
Пределы допускаемой погрешности |
Q, дм3/мин |
'70^ с | |
абсолютной |
относительной | |||||
СНх (по метану) |
FIA-726N-2 |
от 0 до 80 млн-1 включ. св. 80 до 500 млн-1 |
±4 млн-1 |
±5 % |
4 |
3 |
от 0 до 1000 млн-1 включ. св. 1000 до 50000 млн-1 |
±40 млн-1 |
±4 % | ||||
СНх (по метану) |
FIA-721HA (РГС) |
от 0 до 80 млн-1 включ. св. 80 до 500 млн-1 |
±4 млн-1 |
±5 % |
0,5 |
2,5 |
от 0 до 1000 млн-1 включ. св. 1000 до 5000 млн-1 |
±40 млн-1 |
±4 % | ||||
FIA-721HA (НГС) |
от 0 до 80 млн-1 включ. св. 80 до 2500 млн-1 |
±4 млн-1 |
±5 % | |||
от 0 до 5000 млн-1 включ. св. 5000 до 25000 млн-1 |
±200 млн-1 |
±4 % | ||||
NO NOx |
CLA- 750LE |
от 0 до 25 млн-1 включ. св. 25 до 50 млн-1 |
±2,0 млн-1 |
±8 % |
0,5 |
3 |
от 0 до 100 млн-1 включ. св. 100 до 1000 млн-1 |
±8 млн-1 |
±8 % | ||||
NO NOx |
CLA-720A |
от 0 до 80 млн-1 включ. св. 80 до 500 млн-1 |
±4 млн-1 |
±5 % |
0,5 |
2 |
от 0 до 800 млн-1 включ. св. 800 до 10000 млн-1 |
±40 млн-1 |
±5 % | ||||
NO NOx |
CLA-750A |
от 0 до 80 млн-1 включ. св. 80 до 500 млн-1 |
±4 млн-1 |
±5 % |
0,5 |
1,5 |
от 0 до 800 млн-1 включ. св. 800 до 10000 млн-1 |
±40 млн-1 |
±5 % | ||||
NO NOx |
CLA-756 CLA-757 |
от 0 до 80 млн-1 включ. св. 80 до 500 млн-1 |
±4 млн-1 |
±5 % |
2,0 |
1,5 |
от 0 до 800 млн-1 включ. св. 800 до 10000 млн-1 |
±40 млн-1 |
±5 % | ||||
NO NOx |
CLA-720MA CLA-725M CLA-755A |
от 0 до 80 млн-1 включ. св. 80 до 500 млн-1 |
±4 млн-1 |
±5 % |
0,8 |
3 |
от 0 до 800 млн-1 включ. св. 800 до 10000 млн-1 |
±40 млн-1 |
±5 % |
Окончание таблицы 4__________________________________________________________
Примечания:
-
1 Обозначения в таблице: Q - расход газовой смеси, подаваемой на вход газоанализатора, дм3/мин; Т0,9д - предел допускаемого времени установления показаний, с.
-
2 Для газоанализаторов, приведенных в таблице, соблюдают требования в соответствии с эксплуатационными документами:
-
- перед выполнением измерений (но не реже 1 раза в 24 часа) и в случае изменения рабочего диапазона измерений газоанализатора проводится проверка и при необходимости автоматическая корректировка показаний газоанализатора с использованием азота высокой чистоты по ТУ 2114-004-05798345-2009 или газа поверочного нулевого воздуха марки А по ТУ 6-21-5-82 и газовой смеси с содержанием определяемого компонента (80±5) % от верхней границы диапазона измерений. Отношение погрешности, с которой устанавливается содержание компонента в газовой смеси к пределу допускаемой погрешности проверяемого газоанализатора должно быть не более 1:2;
-
- изменение температуры окружающей воздуха за период времени выполнения измерений составляет не более 2 °С (для газоанализаторов AIA-721LE, FIA-726LE, CLA-750LE не более 1 °С).
-
3 Перечень определяемых компонентов, газоанализаторов и диапазонов измерений зависит от модификации системы и согласовывается при заказе.
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Предел допускаемого изменения показаний за 24 ч непрерывной работы1-*, в долях от предела допускаемой погрешности |
0,5 |
Время прогрева, мин, не более |
120 |
Электрическое питание от сети переменного тока: - напряжением, В |
230±23 |
- частотой, Гц |
50±1 |
Параметры анализируемой газовой смеси при подаче пробы на вход газоанализаторов: температура газовой смеси, °С, не более |
+220 |
Потребляемая мощность, кВ-А, не более | |
- системная стойка | |
без блока управления MCU |
2,0 |
с блоком управления MCU |
2,5 |
с газоанализатором с подогревом (дополнительно за 1 шт.) |
0,5 |
- стойка OVN с газоанализаторами (с подогреваемой линией) |
3,5 |
- стойка с блоком управления MCU |
0,5 |
Габаритные размеры (Ш*Г*В), мм, не более |
570х850х 20002) |
- системная стойка | |
- стойка OVN с газоанализаторами |
440x540x1040 |
- стойка с блоком управления MCU |
570х850х 20002) |
Масса, кг, не более | |
- системная стойка |
350 |
- стойка OVN с газоанализаторами |
120 |
- стойка с блоком управления MCU |
50 |
Средняя наработка на отказ, ч |
30000 |
Средний срок службы, лет |
5 |
Условия эксплуатации: - температура окружающего воздуха, °С 3) |
от +5 до +40 4) |
- относительная влажность окружающего воздуха (без конденсации), %, не более |
80 |
Продолжение таблицы 5
Наименование характеристики |
Значение |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Примечания:
|
