Номер по Госреестру СИ: 57265-14
57265-14 Газоанализаторы
(PG-300 мод. PG-320, PG-324, PG-325, PG-330, PG-335, PG-337, PG-340, PG-344, PG-350)
Назначение средства измерений:
Газоанализаторы серии PG-300 моделей PG-320, PG-324, PG-325, PG-330, PG-335, PG337, PG-340, PG-344, PG-350 (далее - «газоанализаторы») предназначены для непрерывного автоматического измерения объемной доли загрязняющих веществ - оксида углерода (СО), оксида азота (NO), суммы оксидов азота (NOx), диоксида серы (SO2), метана (СН4), а также диоксида углерода (СО2) и кислорода (О2) в отходящих и технологических газах промышленных предприятий.
Внешний вид.
Газоанализаторы
Рисунок № 1
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем.
Встроенное ПО предназначено для решения задач измерения объемной доли газов в промышленных выбросах и технологических процессах промышленных предприятий. ПО управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций сбора, хранения и отображения на индикаторе прибора результатов измерений компонентного состава, а также их подготовки к считыванию вешним компьютером и записи на SD-карту.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Другие идентификационные данные |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
1.12 |
1.12 |
ff53dd874309593e3373 20a6096a59d3 |
- |
MD5 |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус газоанализатора и на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийметодика измерений приведена в документе «Газоанализаторы серии PG-300 моделей PG-320, PG-324, PG-325, PG-330, PG-335, PG-337, PG-340, PG-344, PG-350. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Газоанализаторам серии PG-300 моделей PG-320, PG-324, PG-325, PG-330, PG-335, PG-337, PG-340, PG344, PG-350
-
1. ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
-
2. ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия».
-
3. ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
-
4. Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1703-2014», «Газоанализаторы серии PG-300 моделей PG-320, PG-324, PG-325, PG-330, PG-335, PG-337, PG-340, PG-344, PG-350. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 23.01.2014 г.
Основные средства поверки
-
- рабочий эталон 1-го разряда генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (№ 46598-11 в Госреестре СИ РФ) в комплекте со стандартным образцом состава - газовой смесью NQ/N2 по ТУ 6-16-2956-92 в баллонах под давлением;
-
- стандартные образцы состава - газовые смеси NО/N2, NО2/N2, SO2/N2, О2М, CO2/ N2, СОМ, СНМ (воздух) по ТУ 6-16-2956-92;
-
- поверочный нулевой газ (ПНГ) - азот газообразный в баллонах под давлением по ГОСТ 9293-74.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»Адрес: 190005,Санкт-Петербург, Московский пр., д. 19, тел. (812) 251-76-01,
факс: (812) 713-01-14, электронная почта: info@vniim.ru,
Принцип действия газоанализатора основан на следующих методах:
-
- для определения СО, СО2, SO2, СН4 - инфракрасный;
-
- для определения NO, NOx - хемилюминесцентный;
-
- для определения кислорода - парамагнитный, циркониевый или
электрохимический.
Конструктивно газоанализатор выполнен в едином пластиковом корпусе (стандартный корпус для размещения на поверхности), в который могут входить до пяти измерительных каналов.
Анализируемая газовая проба, перед поступлением на газоанализатор, должна пройти предварительную пробоподготовку.
Устройство пробоподготовки, входящее в состав газоанализатора, служит для очистки, осушки и регулировки расхода анализируемой пробы, поступающей на газоанализатор. В качестве внешней системы пробоподготовки могут применяться системы PSS-5 (фирма «M&C TechGroup Germany GmbH»), PS-100 (фирма «HORIBA Europe GmbH») и другие, обеспечивающие требования п. 14 технических характеристик.
Для преобразования диоксида азота NO2 в NO используется конвертер, который может быть встроенным в газоанализатор либо поставляться отдельным блоком.
Прибор имеет встроенный микропроцессор, выполняющий функции самодиагностики и градуировки прибора. При помощи интерфейса LAN и RS-232 осуществляется связь с внешним компьютером.
На лицевой панели газоанализатора расположены:
-
- жидкокристаллический дисплей, на котором отображаются результаты измерений объемной доли компонентов в ppm (млн-1) или %;
-
- светодиоды индикации режимов работы;
-
- слот SD-карты.
На задней панели газоанализатора расположены:
-
- выключатель питания;
-
- разъем подключения кабеля питания;
-
- фитинги входа калибровочного и анализируемого газов;
-
- фитинги выхода газа;
-
- разъемы аналогового выхода и интерфейсов LAN, RS-232.
На боковых панелях прибора расположены вентиляционные отверстия.
Внешний вид газоанализатора приведен на рисунке 1.

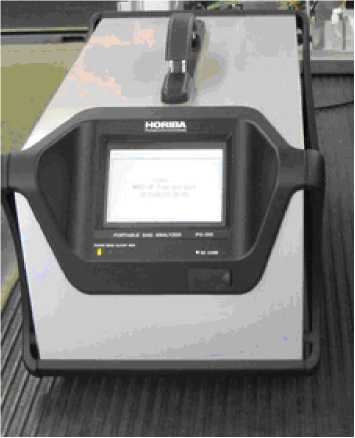

Рисунок 1 - внешний вид газоанализаторов серии PG-300
Газоанализаторы имеют следующие выходные сигналы: - аналоговые выходы по току (4-20) мА , ( опция : 0-1 В ); - интерфейс LAN, RS-232.
Комплект поставки определяется заказом и отражается в спецификации. Основной комплект включает:
№ |
Наименование |
Количество |
1. |
Газоанализатор |
1 |
2. |
Сигнальный кабель с разъемом 2 м |
1 |
3. |
Кабель питания 2,5 м |
1 |
4. |
Трубка 0,12 м для обвода уловителя тумана |
1 |
5. |
Трубка 5 м для измеряемого газа |
1 |
6. |
Трубка 5 м для сброса газа |
1 |
7. |
Трубка 1 м для сброса байпаса |
1 |
8. |
Соединитель |
1 |
9. |
SD-карта |
1 |
10. |
Пылезащитный чехол |
1 |
11. |
Руководство по эксплуатации |
1 |
12. |
Методика поверки №МП-242-1703-2014 |
1 |
1. Диапазоны измерений и пределы допускаемой основной приведенной погрешности газоанализаторов приведены в таблице 2.
Таблица 2
Модель |
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента* |
Пределы допускаемой основной погрешности | |
приведенной, Y, % |
относительной, 6, % | ||||
1 |
2 |
3 |
4 |
5 |
6 |
PG-320/ PG-330/ PG-335/ PG-340/ PG-344/ PG-350 |
Оксид углерода (СО) |
0 - 200 млн |
0 - 20 млн-1 |
± 10 |
- |
св. 20 - 200 млн-1 |
- |
± 10 | |||
0 - 500 млн |
0 - 50 млн-1 |
± 8 |
- | ||
св. 50 - 500 млн-1 |
- |
± 8 | |||
0 - 5000 млн |
0 - 500 млн-1 |
± 5 |
- | ||
св. 500 - 5000 млн-1 |
- |
± 5 | |||
0 - 50 % (об.) |
0 - 5 % (об.) |
± 5 |
- | ||
св. 5 - 50 % (об.) |
- |
± 5 | |||
PG-325/ PG-335/ PG-337/ PG-340/ PG-350 |
Оксид азота (NO), сумма оксидов азота (NOx) |
0 - 2500 млн-1 |
0 - 25 млн-1 |
± 10 |
- |
св. 25 - 2500 млн-1 |
- |
± 10 | |||
PG-337/ PG-350 |
Диоксид серы (SO2) |
0 200 млн |
0 - 20 млн-1 |
± 15 |
- |
св. 20 - 200 млн-1 |
- |
± 15 | |||
0 - 1000 млн |
0 - 100 млн-1 |
± 15 |
- | ||
св. 100 - 1000 млн-1 |
- |
± 15 | |||
0 - 3000 млн |
0 - 300 млн-1 |
± 8 |
- | ||
св. 300 - 3000 млн-1 |
- |
± 8 | |||
PG-320/ PG-324/ PG-330/ PG-340/ PG-344/ PG-350 |
Диоксид углерода (CO2) |
0 - 10 % (об.) |
0 - 1 % (об.) |
± 5 |
- |
св. 1 - 10 % (об.) |
- |
± 5 | |||
0 - 20 % (об.) |
0 - 2 % (об.) |
± 5 |
- | ||
св. 2 - 20 % (об.) |
- |
± 5 | |||
0 - 30 % (об.) |
0 - 3 % (об.) |
± 5 |
- | ||
св. 3 - 30 % (об.) |
- |
± 5 | |||
0 - 75 % (об.) |
0 - 10 % (об.) |
± 5 |
- | ||
св. 10 - 75 % (об.) |
- |
± 5 | |||
PG-324/ PG-344/ |
Метан (CH4) |
0 200 млн |
0 - 20 млн-1 |
± 10 |
- |
св. 20 - 200 млн-1 |
- |
± 10 | |||
0 - 500 млн |
0 - 50 млн-1 |
± 8 |
- | ||
св. 50 - 500 млн-1 |
- |
± 8 | |||
0 - 5000 млн |
0 - 500 млн-1 |
± 5 |
- | ||
св. 500 - 5000 млн-1 |
- |
± 5 | |||
0 - 100 % (об.) |
0 - 10 % (об.) |
± 5 |
- | ||
св. 10 - 100 % (об.) |
- |
± 5 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
PG-325/ PG-330/ PG-335/ PG-337/ PG-340/ PG-344/ PG-350 |
Кислород (О2) |
0 - 25 % (об.) |
0 - 25 % (об.) |
± 0,3 % (об.) | |
П 1 2 соответст 3 |
римечание: ) * - диапазон измерений (исполнение газоанализатора) определяются при заказе. ) Пересчет значений объемной доли Х в млн-1 (ppm) в массовую концентрацию С, оводят по формуле: = М /Vm, де М - молярная масса компонента, г/моль, Vm - молярный объем газа-разбавителя - азота или воздуха, равный 24,04 или 24,06, венно, при условиях (0 оС и 101,3 кПа в соответствии с РД 52.04.186-89), дм2/моль. ) NOx - в пересчете на NO2 (для массовой концентрации). |
Таблица 3
Наименование |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Потребляемая мощность, В-А, не более |
Диапазон объемного расхода, дм3/мин |
PG-320 (2-компонентный) PG-324 (2-компонентный) PG-325 (2-компонентный) PG-330 (3-компонентный) PG-335 (3-компонентный) PG-337 (3-компонентный) PG-340 (4-компонентный) PG-344 (4-компонентный) PG-350 (5-компонентный) |
Длина 300 Ширина 260 Высота 520 |
13 13 (исп. А) 11 (исп. В) 13 )
14*) 15*) 14 (исп. А) *) 12 (исп. В) *) 15*) |
160 |
0,5 |
220 |
*) Примечание: при использовании датчиков парамагнитного типа масса на 1 кг больше указанной.
|
от 100 до 240. 25000. 10. |
13. Условия эксплуатации: о
|
от 0 до 40; до 95; от 75 до 106,7. |
14. Параметры анализируемого газа на входе газоанализатора:
-
- диапазон температур от 0 оС до 40 оС;
-
- давление: ± 0,98 кПа;
-
- содержание неизмеряемых компонентов: определяемые компоненты - не более верхнего значения диапазона измерений; отсутствие любых газов, вызывающих коррозию элементов прибора или взаимодействующих с измеряемыми газами;
-
- содержание пыли, не более 0,1 г/нм3;
- содержание влаги, ниже точки росы окружающего воздуха.
