Номер по Госреестру СИ: 31319-12
31319-12 Калибраторы переменного тока
(Ресурс-К2)
Назначение средства измерений:
Калибраторы переменного тока «Ресурс-К2» (далее - калибраторы) предназначены для формирования сигналов переменного напряжения и тока сложной формы, состоящих из синусоидальных сигналов основной частоты с номинальным значением 50 Гц и спектральных составляющих, с заданными значениями параметров напряжения (в том числе показателей качества электрической энергии), силы тока, углов фазового сдвига и мощности.
Внешний вид.
Калибраторы переменного тока
Рисунок № 1
Программное обеспечение
Программное обеспечение калибраторов включает:
-
- встроенное программное обеспечение аппаратной части калибратора: программа «Ресурс-К2»;
-
- внешнее программное обеспечение, состоящее из двух взаимодействующих модулей: библиотека управления калибратором переменного тока «Ресурс-К2» и программа «Калибратор К2».
Встроенное программное обеспечение осуществляет воспроизведение выходных сигналов напряжения и тока с заданными параметрами.
Библиотека управления калибратором переменного тока «Ресурс-К2» предназначена для автоматизации формирования выходных сигналов напряжения и тока и обеспечивает выполнение следующих функций:
-
- расчет значений производных параметров выходных сигналов, рассчитанных на основании исходных параметров, введенных пользователем;
-
- расчет дискретных значений выходных сигналов на основании заданных параметров;
-
- сохранение значений параметров выходных сигналов.
Программа «Калибратор К2» обеспечивает выполнение следующих функций:
-
- обеспечение взаимодействия с операционной средой, центральными и периферийными устройствами персонального компьютера;
-
- ввод значений исходных параметров выходных сигналов;
-
- определение формы и способов представления информации.
Встроенное программное обеспечение (программа «Ресурс-К2») и внешнее программное обеспечение (библиотека управления калибратором переменного тока «Ресурс-К2») являются метрологически значимыми частями программного обеспечения.
Идентификационные данные программного обеспечения калибраторов приведены в таблице 1.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Схемы пломбирования калибраторов представлены на рисунке 2. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер программного обеспечения) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программа «Ресурс- К2» |
kalibra- tor f4a852.bin |
2.3 |
291fa0494b6ef5d552 2ab314319dda5a |
MD5 |
Библиотека управления калибратором переменного тока «Ресурс- К2» |
SignalK2.dll |
2.4 |
25ff61dcec905241a2 eafc2e7f24e04f |
MD5 |
Калибратор К2 |
KalibratorK2.exe |
3.0.13.31 |
5b0c69bc3504844d2c 378076b16f0d8a |
MD5 |

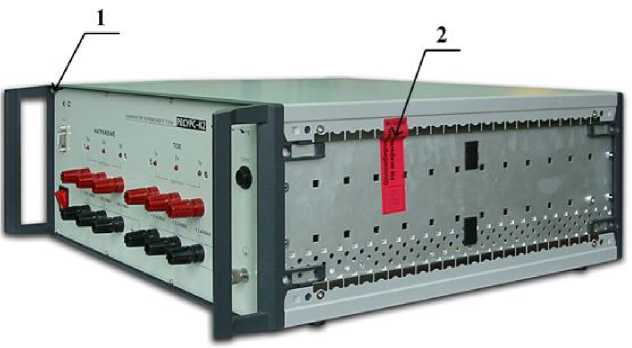

а)

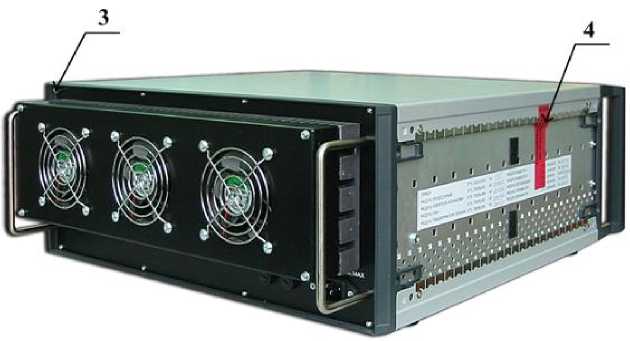

б) Рисунок 2
(1 - место установки пломбы поверителя,
2-4 - места установки пломб предприятия-изготовителя)
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения приведены в руководстве по эксплуатации БГТК.411649.002 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам переменного тока «Ресурс-К2»-
1. ГОСТ 8.110-97 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента гармоник».
-
2. ГОСТ 8.129-99 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты».
-
3. ГОСТ 8.551-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40-20000 Гц».
-
4. ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения».
-
5. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
6. ГОСТ Р 8.648-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-2 до 2-109 Гц».
-
7. ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования».
-
8. ГОСТ Р 51317.4.7-2008 (МЭК 61000-4-7:2002) «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств».
-
9. ГОСТ Р 51317.4.15-99 (МЭК 61000-4-15:1997) «Совместимость технических средств электромагнитная. Фликерметр. Технические требования и методы испытаний».
-
10. ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии».
-
11. ГОСТ Р 51522-99 (МЭК 61326-1-97) «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
-
12. ГОСТ Р 52319-2005 (МЭК 61010-1: 2001) «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».
-
13. МИ 1940-88 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы переменного тока от 1 -10-8 до 25 А в диапазоне частот 20^1-106 Гц».
-
14. МИ 1949-88 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот 1 -10-3^2-107».
-
15. ТУ 4225-005-53718944-2006 «Калибратор переменного тока «Ресурс-К2». Технические условия».
Поверка
Поверкаосуществляется в соответствии с документом «Калибраторы переменного тока «Ресурс-К2». Методика поверки. БГТК.411649.002 МП», утверждённым ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2011 года.
Основные средства поверки приведены в таблице 4. Таблица 4
Наименование и тип средства поверки |
Требуемые характеристики |
Портативный образцо вый счётчик МТ 3000 |
Диапазон измерений напряжения от 10 до 300 В, пределы допускаемой относительной погрешности ± 0,01 %; диапазон измерений силы тока от 0,0004 до 12 А, пределы допускаемой относительной погрешности ± 0,01 % при силе тока от 0,02 до 12 А, ± 0,1 % при силе тока от 0,004 до 0,02 А; диапазон измерений частоты от 15 до 70 Гц. Диапазон измерений углов сдвига фаз пределы допускаемой абсолютной погрешности измерений углов сдвига фаз ± 0,01°. Пределы допускаемой относительной погрешности измерений активной, реактивной и полной мощности ± 0,02 % относительно полной мощности. Входное сопротивление по входам тока 0,5 Ом на поддиапазонах измерения силы тока 250; 500 мА и 1; 2,5; 5; 10 А и 5 Ом на поддиапазонах измерения силы тока 25; 50; 100 мА |
Мультиметр цифровой прецизионный 8508А |
Пределы измерений напряжения переменного тока ик составляют 200 мВ, 2 В, 20 В, 200 В, пределы допускаемой абсолютной погрешности ± (0,0095 % иизм + 0,0012 % ик) В; ± (0,0125 % иизм + 0,0012 % ик) В при ик равном 200 мВ. Пределы измерений силы переменного тока 1к составляют 200 мкА, 2 мА, 20 мА, 200 мА, 2А, 20 А, пределы допускаемой абсолютной погрешности ± (0,0034 % 1изм + 0,0012 % 1к) А при 1к равном 200 мкА, 2 мА, 20 мА; ± (0,0305 % 1изм + 0,012 % 1к) А при 1к равном 200 мА; ± (0,0705 % 1изм + 0,012 % 1к) А при 1к равном 2 А; ± (0,09 % 1изм + 0,012 % 1к) А при 1к равном 20 А |
Частотомер электронносчетный Ч3-54 |
Диапазон измерений периода от 0 до 1 МГц, диапазон напряжения входного сигнала от 0,1 до 100 В, пределы допускаемой относительной погрешности ± 5-10-7 % |
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС». Номер аттестата аккредитации: 30004-08 от 27.06.2008 г. Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.Тел. (495) 437 55 77, факс (495) 437 56 66. E-mail: office@vniims.ru
Принцип действия калибраторов основан на формировании цифровых (дискретизированных и квантованных) сигналов, рассчитанных на основании заданных значений параметров напряжения и тока с помощью внешнего программного обеспечения, их последующем цифро-аналоговом преобразовании, усилении и воспроизведении с помощью аппаратного блока. Значения расчетных параметров выходных сигналов калибратора определяются с помощью внешнего программного обеспечения.
Калибраторы состоят из аппаратной и программной частей. Аппаратная часть представляет собой единую конструкцию, выполненную в настольном варианте. Программная часть представляет собой внешнее программное обеспечение, которое функционирует на базе компьютера подключаемого к аппаратной части калибратора с помощью интерфейса RS-232. Внешний вид аппаратной части калибраторов представлен на рисунке 1.
Рисунок 1
На лицевой панели калибраторов расположены зажимы выходных каналов напряжения и тока, зажима для подключения защитного проводника, выключатель питания, разъем интерфейса RS-232, кнопка сброса выходных сигналов и светодиодная индикация перегрузки выходов напряжения и тока. На задней панели калибраторов расположены разъем сетевого питания и два держателя плавких предохранителей.
Калибраторы имеют три выходных канала напряжения и три выходных канала тока. Каналы фазного напряжения и фазного тока соединяются по схеме «звезда» с общей точкой, изолированной от корпуса калибраторов и зажима для подключения защитного проводника.
Калибраторы имеют две модификации, которые отличаются друг от друга количеством воспроизводимых параметров и метрологическими характеристиками: «Ресурс-К2» и «Ресурс-К2М».
Модификация калибраторов «Ресурс-К2» предназначена для формирования сигналов переменного напряжения и тока сложной формы, состоящих из синусоидального сигнала основной частоты и п-ых гармонических составляющих (п - номер гармонической составляющей, изменяется от 2 до 40). Эта модификация калибратора используется для испытаний средств измерений показателей качества электрической энергии (ПКЭ), соответствующих требованиям ГОСТ 13109-97.
Модификация калибраторов «Ресурс-К2М» предназначена для формирования сигналов переменного напряжения и тока сложной формы, состоящих из синусоидального сигнала основной частоты, п-ых гармонических составляющих (п изменяется от 2 до 50), m-ых интергармонических составляющих (m - номер интергармонической составляющей, изменяется от 1 до 49). Эта модификация калибратора используется для испытаний средств измерений ПКЭ, соответствующих требованиям ГОСТ Р 51317.4.30-2008, ГОСТ Р 51317.4.7-2008, ГОСТ Р 51317.4.15-99, ГОСТ Р 8.655-2009, ГОСТ 13109-97.
Номинальное среднеквадратическое значение воспроизводимого фазно-
го/междуфазного напряжения ином:
-
- 220/(220-43') В (диапазон 1U);
-
- (100Д/3)/100 В (диапазон 2U).
Номинальное среднеквадратическое значение воспроизводимой силы тока 1ном:
-
- 5 А (диапазон 1I);
-
- 1 А (диапазон 2I).
Диапазоны значений параметров и пределы допускаемых основных погрешностей калибраторов приведены в таблице 2.
Пределы допускаемых погрешностей калибраторов установлены для следующих диапазонов значений влияющих величин, если не указано иного:
а) модификация калибраторов «Ресурс-К2»: среднеквадратическое значение напряжения от 0,7-ином до 1,4-ином В;
б) модификация калибраторов «Ресурс-К2М»:
-
- среднеквадратическое значение напряжения от 0,1-ином до 2,0-ином В;
-
- частота основного сигнала от 42,5 до 69 Гц;
-
- коэффициенты несимметрии напряжений по обратной и нулевой последовательностям от 0 до 10 %;
-
- коэффициент искажения синусоидальности напряжения от 0,1 до 30 %;
-
- коэффициент n-ой гармонической составляющей напряжения от 0,05 до 30 %;
-
- коэффициент m-ой интергармонической составляющей напряжения от 0,05 до 30 %.
Лист № 4 всего листов 12 Если не указано иного, требования предъявляются к параметрам фазных и междуфаз-
ных напряжений.
Таблица 2
Параметр выходного сигнала |
Диапазон значений |
Пределы допускаемой основной погрешности (абсолютной D. относительной d, %) |
Примечание |
Модификация |
1 |
2 |
3 |
4 |
5 |
Параметры сигналов в каналах напряжения | ||||
1 Среднеквадратиче ское значение напряжения U, В |
от 0,01 ином до 1,44^ином |
± (0,05 + 0,01-(|Ц,ом/и - 1|)) (d) |
Ресурс- К2 | |
от 0,01 ином до 1,5 ином |
± (0,03 + 0,01 •(ином /и - 1|)) (d)1) |
Ресурс- К2М | ||
2 Частота основного сигнала f, Гц |
от 45 до 65 |
± 0,005 (D) |
Ресурс- К2 | |
от 42,5 до 69 |
± 0,003 (D) |
Ресурс К2М | ||
3 Коэффициент не-симметрии напряжений по обратной последовательности Ки, % |
от 0 до 30 |
± 0,1 (D) |
Ресурс- К2 | |
± 0,05 (D) |
Ресурс- К2М | |||
4 Коэффициент не-симметрии напряжений по нулевой последовательности Кои, % |
от 0 до 30 |
± 0,1 (D) |
Ресурс- К2 | |
± 0,05 (D) |
Ресурс- К2М | |||
5 Коэффициент искажения синусоидальности напряжения Ки, % |
от 0,1 до 30 |
± (0,015 + 0,005-Ки) (А) |
Ресурс- К2 | |
и — ином |
Ресурс- К2М | |||
± ((0,015 + 0,005-Ки)-ином/и) (А) |
и < ином | |||
6 Коэффициент п-ой гармонической составляющей напряжения KU(n), % |
от 0,05 до 30 |
± (0,01 + 0,005-Ки<п>) (А) |
Ресурс- К2 | |
и — ином |
Ресурс- К2М | |||
± ((0,01 + 0,005-Ки(„))-ином/и) (А) |
и < ином | |||
7 Коэффициент m-ой интергармонической составляющей напряжения Kuig(m), % |
от 0,05 до 30 |
± (0,01 + 0,005-Кидт) (А) |
и — ином | |
± ((0,01 + 0,005-Кид<т)) - ином/^ (А) |
и < ином | |||
8 Угол фазового сдвига между фазными напряжениями основной частоты ju |
от - 180° до 180° |
± 0,03° (D) |
Ресурс- К2 | |
0,7 - ином £ и £ 1,5-ином |
Ресурс К2М | |||
9 Угол фазового сдвига между n-ми гармоническими составляющими фазных напряжений jU(n) |
от 180° до 180° |
± 0,3° (D) |
0,7- ином £ и £ 1,4 - Г Ки(п) > 5 % |
Ресурс- К2, Ресурс- К2М |
± 0,5° (D) |
0,7- ином £ и £ 1,4 - Г 0,2 % < Кип < 5 % | |||
10 Доза фликера Pt |
от 0,2 до 20 |
± 1,5 (d) |
- |
1 |
2 |
3 |
4 |
5 |
11 Длительность провала напряжения At с |
от 0,01 до 60 |
± 0,003 (А) |
- |
Ресурс- К2, Ресурс- К2М |
12 Длительность временного перенапряжения Dtnep и3), с |
от 0,01 до 60 |
± 0,003 (А) |
- | |
13 Глубина провала напряжения dUn4), % |
от 0 до 100 |
± 0,3 (А) |
- |
Ресурс- К2 |
± 0,06 (А) |
- |
Ресурсам | ||
14 Коэффициент временного перенапряжения Кпер U4 |
от 1,0 до 1,4 |
± 0,003 (А) |
- |
Ресурс- К2 |
от 1,0 до 2,0 |
± 0,0006 (А) |
- |
Ресурсам | |
Параметры сигналов в каналах тока | ||||
15 Среднеквадратиче ское значение силы тока I, А |
от 0,001-!НоМ до 1,5ЛоМ |
± (0,05 + 0,01 •(^ном /I - 1|)) (d) |
- |
Ресурс- К2 |
± (0,03 + 0,003-(|IHOM /I - 1|)) (d) |
для диапазона 1I |
Ресурс- К2М | ||
± (0,03 + 0,01 чТном /I - 1|)) (d) |
для диапазона 2I | |||
16 Коэффициент искажения синусоидальности тока KI, % |
от 0,1 до 100 |
± (0,015 + 0,005 K) (Л) |
0,1 -Iном £ I £ 1,5 -Iном |
Ресурс- К2, Ресурс- К2М |
± (0,03 + 0,01 -Ю (Л) |
0,01Лом £ I < 0,1-Лом | |||
17 Коэффициент я-ой гармонической составляющей тока Kj(n), % |
от 0,05 до 100 для 2 £ n £ 10 |
± (0,01 + 0,005-KI(n)) (Л) |
0,1 -Iном £ I £ 1,5 -Iном |
Ресурс- К2, Ресурс- К2м |
от 0,05 до 50 для 10 < n £ 20 | ||||
от 0,05 до 20 для 20 < n £ 20 | ||||
от 0,05 до 10 для 30 < n £ 40 | ||||
от 0,05 до 5 для 40 < n £ 50 | ||||
от 0,5 до 100 для 2 £ n £ 10 |
± (0,03 + 0,01 KI(n)) (Л) |
0,01Лом £ I < 0,1-Лом | ||
от 0,5 до 50 для 10 < n £ 20 | ||||
от 0,5 до 20 для 20 < n £ 20 | ||||
от 0,5 до 10 для 30 < n £ 40 | ||||
от 0,5 до 5 для 40 < n £ 50 |
1 |
2 |
3 |
4 |
5 |
18 Коэффициент m-ой интергармонической составляющей тока Kiigm'y> % |
от 0,05 до 100 для 1 £ m £ 9 |
± (0,01 + 0,005-Kiig(m)) (А) |
0,1^/ном £ 1 £ 1,51ном |
Ресурс- К2М |
от 0,05 до 50 для 9 < m £ 19 | ||||
от 0,05 до 20 для 19 < m £ 29 | ||||
от 0,05 до 10 для 29 < m £ 39 | ||||
от 0,05 до 5 для 39 < m £ 49 | ||||
от 0,5 до 100 для 1 £ m £ 9 |
± (0,03 + 0,01-K/ig(m)) (А) |
0,01-!ном £ I < 0,1/ном | ||
от 0,5 до 50 для 9 < m £ 19 | ||||
от 0,5 до 20 для 19 < m £ 29 | ||||
от 0,5 до 10 для 29 < m £ 39 | ||||
от 0,5 до 5 для 39 < m £ 49 | ||||
19 Угол фазового сдвига между токами основной частоты j/ |
от - 180° до 180° |
± 0,03° (D) |
0,1 /ном £ 1 £ 1,5 /ном |
Ресурс- К2, Ресурс- К2М |
± 0,1° (D) |
0,01-/ном £ I < 0,1-/ном | |||
20 Угол фазового сдвига между напряжением и током основной частоты jn |
от - 180° до 180° |
± 0,03° (D) |
0,7-Цном £ и £ 1,4-ином2) 0,1^/ном £ 1 £ 1,5/ном | |
± 0,1°(D) |
0,7-ином £ U £ 1,4-ином2) 0,01-/ном £ I < 0,1-/ном | |||
± 0,1°(D) |
0,1-ином £ и < 0,7-ином 0,1^/ном £ 1 £ 1,5/ном |
Ресурс- К2М | ||
± 0,3° (D) |
0,1-ином £ и < 0,7-ином 0,01/ном £ I < 0,1-/ном | |||
21 Угол фазового сдвига между п-ми гармоническими составляющими напряжения и тока j 5), 6) |
от - 180° до 180° |
± (0,3 + 0,01-п + 10-5-АНом/А(п))° (D) |
|0"А . £ S(n) £ 0,3-S™ Ю^Лом £ I(1)’K<n)/100 £ -^нсм 0,02' инпл£ ЦцКцп]100 £ инпл |
Ресурс- К2, Ресурс- К2М |
1 |
2 |
3 |
4 |
5 |
21 Угол фазового сдвига между я-ми гармоническими составляющими напряжения и тока jUI(n)'5’ 6) |
от - 180° до 180° |
± (0,3 + 0,01 •п + 10 S Sn ) (D) |
10 "S'.,м £ S(n) £ 0.3S.. ... 10’4т1ном £ I(1)’^7(n)/100 £ 1ном 002 Ц(ом £ u^Kn/100 £ Ц^ом |
Ресурс- К2, Ресурс- К2М Ресурс-К2, Ресурс- К2М |
22 Угол фазового сдвига между напряжением и током прямой последователь- 9) ности juii |
от 180° до 180° |
± 0,03° (D) |
0,01-ином — U £ 1,2-Цном 0,05-Лом £ I £ 1,5-Люм | |
± 0,1° (D) |
0,01-Цном — U £ 1,2-Цном 0,01'!ном £ I < 0,05^/ном | |||
23 Угол фазового сдвига между напряжением и током обратной последовательности jUI2 |
от - 180° до 180° |
± 1° (D) |
0,01ином — U2 £ 1,2ином 0,017|ном — I2 £ 1,5Т|ном | |
24 Угол фазового сдвига между напряжением и током нулевой последова тельности jUI0 |
от - 180° до 180° |
± 1° (D) |
0,01ином— U0 £ 1,2ином 0,01^1ном — I0 £ 1,5|ном | |
П |
араметры фиктивной мощности | |||
25 Активная мощ ность Р' 7)’ 8): а) трехфазная; б) однофазная |
от 0,0Ь5ном до 1,5^ном |
± (0,1 + 0,02<|Яном/Р - 1|)) (d) |
0,01-!ном — I £ 1,5-Люм |
Ресурс- К2 |
от 0,01 •Л'ном до 2,25 ^ом |
а) ± (0,05 + 0,001 Жом/Р - 1|)) (d)10) б) ± (0,05 + 0,002^(|Яном/Р - 1|)) (d)10) |
для диапазона 1I 0,01-Цном — и £ 1,5-Цном 0,01-!ном — I £ 1,5-Люм |
Ресурс- К2М | |
а) ± (0,05 + 0,005^(|Уном/Р - 1|)) (d)10) б) ± (0,05 + 0,01^(|Яном/Р - 1|)) (d)10) |
для диапазона 2I 0,01-ином — U £ 1,5-ином 0,01-!ном — I £ 1,5-Люм | |||
26 Реактивная мощность Q'5’ 7)’ 8): а) трехфазная; б) однофазная |
от 0,0Шом до 1,5^ном |
± (0,1 + 0,02Жом/б - 1|)) (d) |
0,01-!ном — I £ 1,5-Люм |
Ресурс- К2 |
от 0,01 ^ом до 2,25 ^ом |
а) ± (0,1 + 0,003Жом/б - 1|)) (d) б) ± (0,1 + 0,005Жом/б - 1|)) (d) |
для диапазона 1I 0,01-ином — U £ 1,5-ином 0,01-!ном — I £ 1,5-Люм |
Ресурсам | |
а) ± (0,1 + 0,005Жом/б - 1|)) (d) б) ± (0,1 + 0,01.(^но«/е - 1|)) (d) |
для диапазона 2I 0,01-ином — и £ 1,5-ином 0,01-!ном — I £ 1,5-Люм | |||
27 Полная мощность £5), 7), 8). а) трехфазная; б) однофазная |
от 0,0Шом до 1,5^ном |
± (0,1 + 0,02Жом/Я - 1|)) (d) |
0,01-!ном — I £ 1,5-Люм |
Ресурс- К2 |
от 0,01 ^ном до 2,25 ^ном |
а) ± (0,1 + 0,003<|Яном/Я- 1|)) (d) 5) ± (0,1 + 0,005Жом/Я - 1|)) (d) |
для диапазона 1I 0,01ином — и £ 1,5-ином 0,01-!ном — I £ 1,5-Люм |
Ресурс- К2М | |
а) ± (0,1 + 0,005Жом/£ - 1|)) (d) б) ± (0,1 + 0,01-(РноЛУ - 1|)) (d) |
для диапазона 2I 0,01ином — и £ 1,5-ином 0,01-!ном — I £ 1,5-Лом | |||
28 Активная мощность обратной последовательности напряжения и тока Р2 |
от 0,001 •Яном до 1,5 ^ном |
± (0,15 + 0,002<ном/Р2 - 1|)) (d) |
S = I •и ном ном ном |
Ресурс- К2м |
1 |
2 |
3 |
4 |
5 |
29 Активная мощность нулевой последовательности напряжения и тока Р0 |
от 0,001 ^Ном до 1,5*ЛГном |
± (0,15 + 0,002-(^ном/Р0 - 1|)) (d) |
S = I .и ном ном ном |
-
1) Указанные пределы допускаемой погрешности относятся к среднеквадратическому значению напряжения за 10 и более периодов сигнала основной частоты. Для среднеквадратического значения напряжения за интервал времени от одного до 10 периодов сигнала основной частоты, а также для остаточного напряжения при провале и максимального значения напряжения при перенапряжении, указанные пределы допускаемой погрешности удваиваются.
-
2) Для модификации калибраторов «Ресурс-К2М» параметр нормируют в диапазоне среднеквадратических значений напряжения от 0,7-ином до 1,5-ином В.
-
3) К длительности провала напряжения и длительности временного перенапряжения относят также интервал времени между изменениями напряжения ti,i+1.
-
4) Глубину провала напряжения рассматривают как параметр, определяющий нижний уровень при задании размаха изменения напряжения bUt, а коэффициент временного перенапряжения - как параметр, определяющий верхний уровень при задании размаха изменения напряжения.
-
5) *^ном - номинальное значение полной трехфазной (5ном = 3-1ном-ином) или однофазной (Sll<>\l = 1ном’ ином) мощности.
-
6) S(n) - полная мощность n-ой гармонической составляющей, S(n) = U^yKunyl^yKin/IOOOO.
-
7) Для модификации калибратора «Ресурс-К2» к активной (реактивной, полной) мощности относят активную (реактивную, полную) мощность основной частоты и активную (реактивную, полную) мощность сигнала с учетом гармонических составляющих.
-
8) Для модификации калибратора «Ресурс-К2М» к активной (реактивной, полной) мощности относят активную (реактивную, полную) мощность основной частоты и активную (реактивную, полную) мощность сигнала с учетом гармонических и интергармонических составляющих.
-
9) При значении сопротивления нагрузки каналов тока Zh меньше или равном 1 Ом. При значении сопротивления нагрузки каналов тока больше 1 Ом пределы допускаемой дополнительной погрешности составляют ± (0,005ZH/Z)°, где Z имеет значение, равное 1 Ом.
-
10) При значении сопротивления нагрузки каналов тока Zh меньше или равном 1 Ом. При значении сопротивления нагрузки каналов тока больше 1 Ом пределы допускаемой дополнительной погрешности составляют ± (0,02-Zh/Z) %, где Z имеет значение, равное 1 Ом.
Пр имечания
-
1 К среднеквадратическому значению напряжения относят среднеквадратическое значение напряжения основной частоты U(1), среднеквадратическое значение напряжения с учетом всех спектральных составляющих выходного сигнала U, среднеквадратические значения напряжения прямой U1, обратной U2 и нулевой U0 последовательностей.
-
2 Для модификации калибраторов «Ресурс-К2М» к среднеквадратическому значению напряжения также относят остаточное напряжение при провале ио (диапазон значений от 0 до ином) и максимальное значение напряжения при перенапряжении ипер (диапазон значений от ином до 2Дином).
-
3 Номер гармонической составляющей n изменяется от 2 до 40 для модификации калибраторов «Ресурс-К2», и от 2 до 50 для модификации калибраторов «Ресурс-К2М».
-
4 Номер интергармонической составляющей m изменяется от 1 до 49.
-
5 Коэффициент интергармонической составляющей напряжения вычисляется по формуле: KUig(m) = (Uig(m)/U(1)) 100, где Uig(m) - среднеквадратическое значение m-ой интергармонической составляющей напряжения.
-
6 К среднеквадратическому значению силы тока относят среднеквадратическое значение силы тока основной частоты I(1), среднеквадратическое значение силы тока с учетом всех спектральных составляющих выходного сигнала I и среднеквадратические значения силы тока прямой I1, обратной I2 и нулевой I0, последовательностей.
-
7 Коэффициент интергармонической составляющей тока вычисляется по формуле : KIig(m) = (Iig(m)/I(y) 100, где Iig(m) - среднеквадратическое значение m-ой интергармонической составляющей тока.
-
8 Под дозой фликера понимают кратковременную PSt и длительную PLt дозы фликера.
Пределы допускаемой дополнительной температурной погрешности модификации калибраторов «Ресурс-К2М» составляет 1/10 пределов допускаемой основной погрешности на 1 °С изменения температуры окружающей среды по отношению к области нормальных значений при воспроизведении параметров:
-
- среднеквадратическое значение напряжения выходного сигнала;
-
- частота выходного сигнала ;
-
- коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
-
- глубина провала напряжения;
-
- коэффициент временного перенапряжения;
-
- среднеквадратическое значение силы тока выходного сигнала;
-
- трехфазная и однофазная активная мощность.
Нестабильность модификации калибраторов «Ресурс-К2М»:
-
- выходного напряжения: за 1 ч не более ± 0,01 %, за 8 ч не более ± 0,02 %;
-
- выходной силы тока: за 1 ч не более ± 0,01 %, за 8 ч не более ± 0,02 %;
-
- выходной фиктивной мощности: за 1 ч не более ± 0,01 %, за 8 ч не более ± 0,02 %.
Нормальные условия применения:
-
- температура окружающего воздуха (20 ± 5) °С;
-
- относительная влажность воздуха от 30 до 80 %;
-
- атмосферное давление от 84 до 106 кПа ( от 630 до 795 мм рт . ст.);
-
- частота питающей сети (50 ± 0,5) Гц;
-
- напряжение питающей сети переменного тока (220 ± 4,4) В;
-
- коэффициент искажения синусоидальности напряжения питающей сети не более 5 %.
Рабочие условия применения:
-
- температура окружающего воздуха от плюс 10 ° С до плюс 35 °С ;
-
- относительная влажность воздуха не более 80 % при температуре окружающего воз -духа плюс 25 °С;
-
- атмосферное давление от 70,0 до 106,7 кПа ( от 537 до 800 мм рт . ст.).
Максимальное среднеквадратическое значение силы тока в каналах напряжения 50 мА для напряжения основной частоты и 10 мА для:
-
- всех n-х гармонических составляющих у модификации калибраторов «Ресурс-К2»;
-
- всех n-х гармонических составляющих и m-ых интергармонических составляющих у модификации калибраторов «Ресурс-К2М».
Максимальная электрическая ёмкость нагрузки в каналах напряжения 2000 пФ.
Максимальное среднеквадратическое значение выходного напряжения в каналах тока 2 В.
Максимальная индуктивность нагрузки в каналах тока не более 0,1 мГн.
Электропитание калибраторов осуществляется от сети переменного тока частотой (50,0 ± 0,5) Гц и напряжением (220 ± 22) В.
Мощность, потребляемая калибраторами, не более 500 В^А.
Калибраторы имеют защиту от перегрузки выходов напряжения и тока со светодиодной индикацией на передней панели.
Время установления рабочего режима не более 30 мин.
Продолжительность непрерывной работы калибраторов не менее 8 ч.
Средняя наработка на отказ не менее 20 000 ч.
Средний срок службы не менее 10 лет.
Габаритные размеры калибраторов не более (высота х ширина х глубина) (190 х 490 х 550) мм.
Масса калибраторов не более 30 кг.
Сопротивление изоляции между корпусом калибраторов и контактами сетевого питания, зажимами выходных цепей напряжения и тока, между зажимом сетевого питания и зажимами выходных цепей напряжения и тока, между зажимами сетевого питания, выходных цепей напряжения, выходных цепей тока и разъемом интерфейса RS-232 в рабочих условиях применения не менее 20 МОм.
Сопротивление защитного заземления между зажимом для подключения защитного проводника и доступной металлической частью калибраторов, между зажимом для подключения защитного проводника и металлическими контактами разъема интерфейса RS-232 не превышает 0,1 Ом.
