ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы качества электрической энергии MI2892
Назначение средства измеренийАнализаторы качества электрической энергии MI 2892 (далее - анализаторы) предназначены для измерения и анализа показателей качества электрической энергии (ПКЭ).
Описание средства измеренийАнализаторы представляют собой многофункциональные переносные цифровые электроизмерительные приборы, позволяющие проводить измерения в однофазных и трехфазных электрических сетях.
Анализаторы относятся к классу А по ГОСТ 30804.4.30-2013.
Принцип действия анализаторов заключается в аналого-цифровом преобразовании входных аналоговых сигналов с помощью АЦП, последующей математической обработкой измеренных величин и отображении результатов на жидкокристаллическом дисплее.
Перечень ПКЭ, измеряемых и вычисляемых приборами, приведен в таблице 1. Основные режимы работы приборов: измерения, осциллограф, регистратор. Основные узлы анализаторов: входные первичные преобразователи тока и напряжения, модули АЦП, блок питания, микропроцессор, ЖК-дисплей, клавиатура.
Управление процессом измерения и вывода данных осуществляется при помощи встроенного микропроцессора посредством системы меню. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, графиков, гистограмм, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.

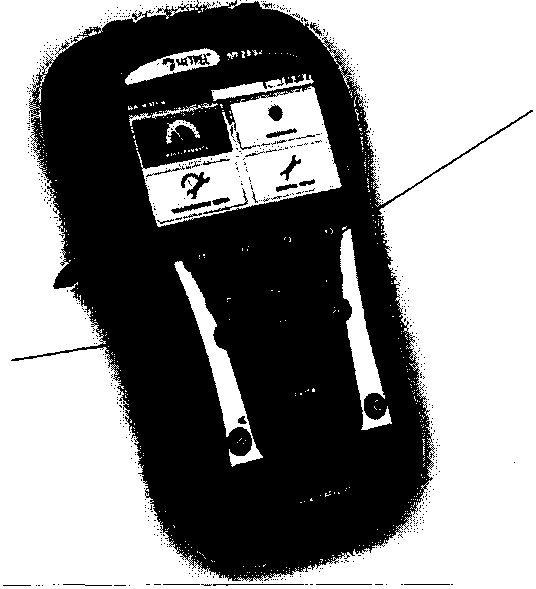

Общий вид анализаторов приведен на рисунке 1.
Место пломбирования
Место нанесения знака поверки
Рисунок 1 - Общий вид анализаторов MI 2892
Приборы размещены в пластмассовом корпусе. На верхней торцевой панели расположены разъемы для подключения к объекту измерений и разъем для внешнего питания. На лицевой панели расположен цветной ЖК-дисплей, клавиатура, разъем для подключения съемной карты памяти microSD, разъемы RS-232, Ethernet и USB. На нижней поверхности прибора находится батарейный отсек, закрытый крышкой и подставка.
Приборы сохраняют результаты измерений на съемной карте памяти, которые могут быть переданы в персональный компьютер (ПК) через интерфейсы связи.
Для привязки результатов измерения ко времени приборы оснащены внутренними часами и календарем.
Питание электронных узлов измерителей производится от размещенных внутри корпуса гальванических элементов либо аккумуляторов размера АА.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.
Таблица 1 ~ Перечень ПКЭ, измеряемых и вычисляемых анализаторами
|
ПКЭ |
MI2892 |
|
Среднеквадратическое значение напряжения |
+ |
|
Среднеквадратическое значение напряжения, обновляемое для каждого полупериода |
+ |
|
Среднеквадратическое значение силы тока |
+ |
|
Среднеквадратическое значение силы тока, обновляемое для каждого полупериода |
+ |
|
Частота |
+ |
|
Нестабильность частоты |
+ |
|
Перенапряжение |
+ |
|
Провал напряжения |
+ |
|
Прерывание напряжения |
+ |
|
Пусковой ток |
+ |
|
пкэ |
MI2892 |
|
Активная мощность |
+ |
|
Реактивная мощность |
+ |
|
Полная мощность |
+ |
|
Коэффициент мощности |
+ |
|
Активная энергия |
+ |
|
Реактивная энергия |
+ |
|
Несимметрия напряжений |
+ |
|
Несимметрия токов |
+ |
|
Кратковременная доза фликера |
+ |
|
Длительная доза фликера |
+ |
|
Гармонические составляющие напряжения |
+ |
|
Гармонические составляющие тока |
+ |
|
Интергармонические составляющие напряжения и тока |
+ |
|
Суммарный коэффициент нелинейных искажений (THD) |
+ |
Примечание: «+»- функция присутствует.
Программное обеспечениеАнализаторы имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 2.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО (PowerView3) позволяет выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Характеристики программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Микропрограмма |
PowerView3, 32 bit |
PowerView3, 64 bit |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.0.1278 |
Не ниже 3.0.0.1269 |
Не ниже 3.0.0.1269 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Таблица 3 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (фазное напряжение). Частота от 42,5 до 69 Гц.
|
Номинальное напряжение, Ином |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
От 50 до 1000 В |
От 0,1-Uhom до 1,5-Uhom |
0,01 В; 0,1 В |
±0,001-Uhom. |
Таблица 4 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (фазное напряжение, среднеквадратическое значение, обновляемое для каждого полупериода). Частота от 42,5 до 69 Гц,
|
Номинальное напряжение, Uhom |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
От 50 до 1000 В |
От 0,03-Uhom до 1,5-Uhom |
0,01 В; 0,1 В |
±0,002-Uhom. |
Таблица 5 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (линейное напряжение). Частота от 42,5 до 69 Гц.
|
Номинальное напряжение, Uhom |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
От 50 до 1730 В |
От 0,TUhom до 1,5-Uhom |
0,01 В; 0,1 В |
±0,001-Uhom. |
Таблица 6 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (линейное напряжение, среднеквадратическое значение, обновляемое для каждого полупериода). Частота от 42,5 до 69 Гц.
|
Номинальное напряжение, Uhom |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
От 50 до 1730 В |
От ОД-Uhom до 1,5-Uhom |
0,01 В; 0,1 В |
±0,002-Uhom. |
Таблица 7 - Основные метрологические характеристики анализаторов в режиме измерения
силы переменного тока. Частота от 42,5 до 69 Гц.
|
Токовые клещи |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерения | |
|
Тип |
Предел измерений | ||
|
А 1281 |
1000 А 100 А 5 А 0,5 А |
От 100 до 1200 А От 10 до 175 А От 0,5 до 10 А От 0,05 до 1 А |
±0,005-Хизм. |
|
А 1227 |
3000 А 300 А 30 А |
От 300 до 6000 А От 30 до 600 А От 3 до 60 А |
±0,015-Хизм. |
|
А 1446 |
6000 А 600 А 60 А |
От 600 до 12000 А От 60 до 1200 А От 6 до 120 А |
±0,015-Хизм. |
|
А 1033 |
1000 А 100 А |
От 20 до 1000 А От 2 до 100 А |
±0,013-Хизм. |
|
А 1122 |
5 А |
От 0,1 до 5 А |
±0,013-Хизм. |
где Хизм. - измеренное значение величины.
Таблица 8 - Основные метрологические характеристики анализаторов в режиме измерения частоты
|
Частота системы |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
50 Гц |
От 42,500 до 57,500 Гц |
0,001 Гц |
±0,01 Гц |
|
60 Гц |
От 51,000 до 69,000 Гц |
Таблица 9 - Основные метрологические характеристики анализаторов в режиме измерения фликера
|
Тип фликера |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
Кратковременная доза |
От 0,2 до 10 |
0,001 |
±0,05-Хизм. |
|
Длительная доза |
От 0,2 до 10 |
0,001 |
±0,05*Хизм. |
где Хизм. - измеренное значение величины.
Таблица 10 - Основные метрологические характеристики анализаторов в режиме измерения активной мощности, реактивной мощности, полной мощности
|
Токовые клещи |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения | |
|
Активная мощность Р* |
Без клещей |
Определяется диапазоном измерений напряжения и силы тока |
4 е.м.р. |
±0,002-Хизм. |
|
С гибкими клещами А 1227 (3000 А), А 1446 (6000 А) |
±0,017-Хизм. | |||
|
С клещами А 1281 (1000 А) |
±0,007Хизм. | |||
|
Реактивная мощность Q** |
Без клещей |
Определяется диапазоном измерений напряжения и силы тока |
4 е.м.р. |
±0,002-Хизм. |
|
С гибкими клещами А 1227 (3000 А), А 1446 (6000 А) |
±0,017-Хизм. | |||
|
С клещами А 1281 (1000 А) |
±0,007*Хизм. | |||
|
Полная мощность g*** |
Без клещей |
Определяется диапазоном измерений напряжения и силы тока |
4 е.м.р. |
±0,005*Хизм. |
|
С гибкими клещами А 1227 (3000 А), А 1446 (6000 А) |
±0,018’Хизм. | |||
|
С клещами А 1281 (1000 А) |
±0,008 Хизм. | |||
|
где Хизм. - измеренное значение величины; е.м.р. - единица младшего разряда; * - Погрешность действительна если коэффициент мощности больше или равен 0,8, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений. *♦, *** - Погрешность действительна если коэффициент мощности больше или равен 0,5, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений. | ||||
Таблица 11 - Основные метрологические характеристики анализаторов в режиме измерения коэффициента мощности
|
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
Таблица 12 - Основные метрологические характеристики анализаторов в режиме измерения активной энергии, реактивной энергии
|
Токовые клещи |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения | |
|
Активная энергия Р* |
Без клещей |
От 1 Вт-ч до 999 ГВт-ч |
12 е.м.р. |
±0,005 Хизм. |
|
С гибкими клещами А 1227 (3000 А), А 1446 (6000 А) |
±0,018-Хизм. | |||
|
С клещами А 1281 (1000 А) |
±0,008Хизм. | |||
|
С клещами А 1033 (1000 А) |
±0,016-Хизм. | |||
|
Реактивная энергия Q** |
Без клещей |
От 1 вар-ч до 999 Гвар-ч |
12 е.м.р. |
±0,005-Хизм. |
|
С гибкими клещами А 1227 (3000 А), А 1446 (6000 А) |
±0,018-Хизм. | |||
|
С клещами А 1281 (1000 А) |
±0,008-Хизм. | |||
|
С клещами А 1033 (1000 А) |
±0,016-Хизм. | |||
|
где Хизм. - измеренное значение величины; е.м.р. - единица младшего разряда; * - Погрешность действительна если коэффициент мощности больше или равен 0,8, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений. ** - Погрешность действительна если коэффициент мощности больше или равен 0,5, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений. | ||||
Таблица 13 - Основные метрологические характеристики анализаторов в режиме измерения уровня гармонических составляющих напряжения
|
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
Uhn < 0,01-Uhom |
0,01 |
±0,0015-Uhom |
|
0,01-Uhom < Uhn < 0,2-Uhom |
0,01 |
±0,05*Uhn |
где: Uhom - номинальное напряжение;
Uhn - напряжение измеренной гармоники hn; п - номер гармоники от 1-й до 50-й.
Таблица 14 - Основные метрологические характеристики анализаторов в режиме измерения уровня гармонических составляющих тока
|
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
Ihn < ОДТном |
0,01 |
±0,0015 Thom |
|
ОДТном < Ihn < Ihom |
0,01 |
±0,05’lhn |
где: Ihom - номинальный ток;
Ihn - сила тока измеренной гармоники hn; п - номер гармоники от 1-й до 50-й.
Таблица 15 - Основные метрологические характеристики анализаторов в режиме измерения
составляющих
|
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
Uhn < 0,01-Uhom |
0,01 |
±0,0015*Uhom |
|
0,01-Uhom < Uhn < 0,2-Uhom |
0,01 |
±0,05-Uhn |
где: Uhom - номинальное напряжение;
Uhn - напряжение измеренной интергармоники hn; п - номер интергармоники от 1-й до 50-й.
Таблица 16 - Основные метрологические характеристики анализаторов в режиме измерения
уровня интергармонических составляющих тока
|
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
Ihn < ОДТном |
0,01 |
±0,0015 Тном |
|
ОДТном < Ihn < Ihom |
0,01 |
±0,05 Thn |
где: 1ном - номинальный ток;
Ihn - сила тока измеренной интергармоники hn; п - номер интергармоники от 1-й до 50-й.
Таблица 17 - Основные метрологические характеристики анализаторов в режиме измерения
временных перенапряжений и провалов
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерения |
|
От ОД-Uhom до 1,5-Uhom |
±0,002’Uhom. |
где: Uhom - номинальное напряжение;
Хизм. - измеренное значение величины.
Таблица 18 - Основные метрологические характеристики анализаторов в режиме измерения времени
|
Диапазон измерений |
Погрешность хода часов |
|
От 0 до 23 ч. 59 мин |
±0,3 с/сутки |
Таблица 19 - Основные технические характеристики анализаторов MI2892
|
Характеристика |
Значение |
|
Температурный коэффициент |
0,00006/°С |
|
Число каналов измерения напряжения |
4 |
|
Число каналов измерения тока |
4 |
|
Интервал измерений |
1 с, 3 с, 5 с, 10 с, 1 мин, 2 мин, 5 мин, 10 мин, 15 мин, 30 мин, 1 час, 2 часа |
|
Электрическое питание |
6 перезаряжаемых аккумуляторных батарей напряжением 1,2 В типа АА или внешний адаптер |
|
Характеристика |
Значение |
|
сетевого питания с выходным напряжением 12 В. | |
|
Габаритные размеры, мм, (длина*ширинахвысота) |
230x140x80 |
|
Масса, кг |
0,96 |
|
Температура окружающего воздуха, °C |
от -20 до +55 |
|
Относительная влажность, % |
до 95 при температуре от 0 до +40 °C |
наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 20 - Комплектность
|
Наименование |
Количество |
|
Анализатор MI2892 |
1 шт. |
|
Токовые клещи А 1227 |
4 шт. |
|
Датчик температуры А 1354 |
1 шт. |
|
Измерительный наконечник (красный) |
5 шт. |
|
Зажим типа «крокодил» |
5 шт. |
|
Измерительный кабель |
5 шт. |
|
Кабель USB |
1 шт. |
|
Кабель RS-232 |
1 шт. |
|
Кабель Ethernet |
1 шт. |
|
Адаптер сетевого питания |
1 шт. |
|
NiMh аккумуляторные батареи 1,2 В |
6 шт. |
|
Мягкая сумка для переноски |
1 шт. |
|
CD-диск с технической документацией и программным обеспечением |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
осуществляется по ГОСТ Р 8.656-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Методика поверки» и документу МП 57207-14 «Анализаторы качества электрической энергии MI 2892. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 24.05.2016 г.
Основные средства поверки:
калибратор переменного тока «Ресурс-К2» (per. № 31319-12), калибратор
универсальный Fluke 9100 (per. № 25985-09), трансформатор тока измерительный лабораторный ТТИ-5000.5 (per. № 27007-04), трансформатор тока измерительный лабораторный ТТИ-200 (per. № 37898-08), амперметр Д5090 (per. № 10195-85), радиочасы РЧ-011 (per. № 35682-07).
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к анализаторам качества электрической энергии MI2892ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств.
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения.
ГОСТ Р 8.655-2009 ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования.
ГОСТ Р 8.689-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методы испытаний.
ГОСТ Р 8.656-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методика поверки.
ИзготовительФирма «METREL d.d.», Словения
Адрес: Ljubljanska cesta 77, SI-1354, Horjul, Slovenija
Тел./факс: + (386) 1 755 82 00 / + (386) 1 754 90 95
Web-сайт: http://www.metrel.si
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
От -1 до +1
0,01
±0,02
