Номер по Госреестру СИ: 57460-14
57460-14 Счетчики электрической энергии многофункциональные
("Ресурс-Е4")
Назначение средства измерений:
Счетчики электрической энергии многофункциональные «Ресурс-Е4» (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений показателей качества электрической энергии (ПКЭ) в соответствии с требованиями ГОСТ 30804.4.30-2013, ГОСТ IEC 61000-4-30-2017, ГОСТ 30804.4.7-2013, ГОСТ 32144-2013, ГОСТ 13109-97, измерений параметров напряжения, силы тока, углов фазовых сдвигов и электрической мощности в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока частотой 50 Гц; отображения результатов измерений на встроенном дисплее и передачи данных по различным каналам связи с использованием стандартных протоколов передачи данных.

Внешний вид.
Счетчики электрической энергии многофункциональные
Рисунок № 1

Внешний вид.
Счетчики электрической энергии многофункциональные
Рисунок № 2

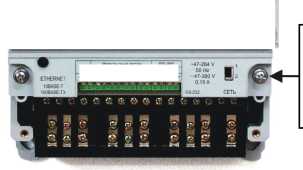

Внешний вид.
Счетчики электрической энергии многофункциональные
Рисунок № 3

Внешний вид.
Счетчики электрической энергии многофункциональные
Рисунок № 4

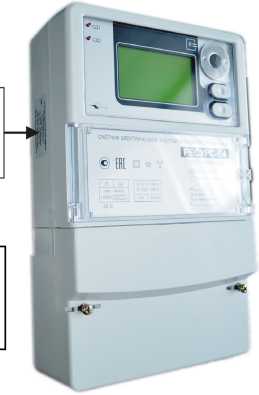

Внешний вид.
Счетчики электрической энергии многофункциональные
Рисунок № 5

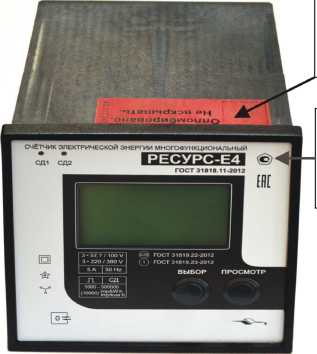

Внешний вид.
Счетчики электрической энергии многофункциональные
Рисунок № 6

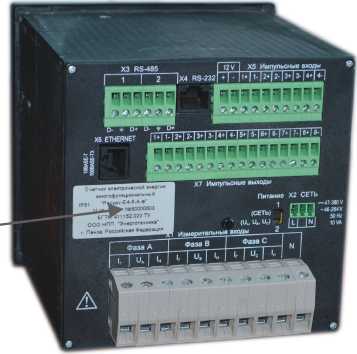

Внешний вид.
Счетчики электрической энергии многофункциональные
Рисунок № 7
Программное обеспечение
Программное обеспечение (ПО) счетчиков является встроенным и обеспечивает управление работой всех модулей счетчиков, получение и обработку результатов измерений, представление результатов измерений на дисплее счетчиков, обеспечение связи с внешними устройствами.
ПО счетчиков состоит из двух взаимодействующих модулей. Первый модуль реализует функции, связанные с вычислением значений измеряемых счетчиками параметров, и является метрологически значимым. Второй модуль обеспечивает интерфейс пользователя.
Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
E4.ldr |
|
Номер версии (идентификационный номер ПО) |
02.35 |
|
Цифровой идентификатор ПО |
b4450a6bdf601a0a9d9dfdcb096015f2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель счетчиков методом шелкографии и на титульные листы формуляра и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Подготовка счетчика к работе» и разделе 7 «Порядок работы» руководства по эксплуатации БГТК.411152.020 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»;
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия счетчиков основан на предварительном масштабировании входных сигналов напряжения и тока с последующими преобразованиями их в цифровой код и обработкой, основанной на быстром преобразовании Фурье.
Счетчики предназначены для автономной работы и для работы в составе автоматизированных информационно-измерительных систем внутри помещения.
Счетчики выполнены в изолированном корпусе. На лицевой панели счетчиков расположены: дисплей для отображения результатов измерений и вспомогательной информации, кнопки управления, оптический порт для обмена данными с внешними устройствами (компьютер) и светодиодные индикаторы, выдающие визуально наблюдаемые импульсные информационные сигналы о количестве потребленной электрической энергии.
В нижней части корпуса счетчиков (конструктивное исполнение корпуса счетчиков для навесного монтажа) или на задней панели счетчиков (конструктивное исполнение корпуса счетчиков для щитового монтажа) расположены винтовые клеммные соединители, предназначенные для подключения к измерительным цепям напряжения и тока; соединители дополнительного входа электропитания; соединители для подключения интерфейсных линий RS-232, RS-485 и Ethernet; винтовые клеммные соединители для подключения к цепям управления (импульсные входы и выходы). Доступ к соединителям (конструктивное исполнение корпуса счетчиков для навесного монтажа) возможен только при снятой защитной крышке, которая пломбируется энергоснабжающей организацией после выполнения необходимых подключений.
Счетчики имеют три измерительных входа напряжения, соединенных по схеме «звезда», и один общий измерительный вход, являющийся для фазных измерительных входов напряжения общей точкой, а также три измерительных входа тока.
Счетчики выпускаются в нескольких модификациях, отличающихся номинальным значением измеряемой силы тока, конструктивным исполнением, классом характеристик процесса измерений по ГОСТ 30804.4.30-2013, типом беспроводного интерфейса.
Структура условного обозначения модификаций счетчиков:
«Ресурс-Е4-Х-Х-Х-Х»
Обозначение типа счетчиков
Номинальный ток:
1 - 1 А;
5 - 5 А.
Класс характеристик процесса измерений по ГОСТ 30804.4.30-2013:
А - класс А;
S - класс S.
Конструктивное исполнение: в - для щитового монтажа;
н - для навесного монтажа.
Беспроводные интерфейсы:
Нет символа - счетчик с оптическим интерфейсом;
Bt - счетчик с интерфейсом Bluetooth.
Заводской номер наносится на маркировочную табличку, прикрепленную к боковой или задней панели счетчиков, любым технологическим способом в виде цифрового кода.
Общий вид счетчиков для навесного монтажа (модификации «Ресурс-Е4-Х-Х-н-Х») с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) счетчиков для навесного монтажа (модификации «Ресурс-Е4-Х-Х-н-Х») - установка навесной пломбы со знаком поверки на винт крепления корпуса счетчика.
Общий вид счетчиков для щитового монтажа (модификации «Ресурс-Е4-Х-Х-в-Х») с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) счетчиков для щитового монтажа (модификации «Ресурс-Е4-Х-Х-в-Х») - установка пломбы наклейки со знаком поверки на винт крепления корпуса счетчика.

Место нанесения знака утверждения типа

знака поверки

Пломба с
нанесением
Место нанесения заводского номера

Рисунок 1 - Общий вид счетчиков для навесного монтажа (модификации «Ресурс-Е4-
Х-Х-н-Х») с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения знака утверждения типа
Пломба с нанесением знака поверки
Место нанесения заводского номера
Рисунок 2 - Общий вид счетчиков для щитового монтажа (модификации «Ресурс-Е4-Х-Х-в-Х») с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии многофункциональный «Ресурс-Е4» |
БГТК.411152.020 |
1 шт. |
|
GPS/ГЛОНАСС-приемник с внешней антенной1)’ 2) |
БГТК.464345.0011)’ 2) |
1 шт. |
|
Комплект принадлежностей3 |
БГТК.3 00567.0043) |
1 шт. |
|
Комплект принадлежностей4 |
БГТК.300567.0054) |
1 шт. |
|
Оптический преобразователь ОП-И^2322) |
БГТК.432265.0042) |
1 шт. |
|
Оптический преобразователь ОП-USB2 |
БГТК.432265.0052) |
1 шт. |
|
Кабель модемный RS232-RJ45-M2 |
БГТК.685621.1432) |
1 шт. |
|
Кабель нуль-модемный RS232-RJ45-NM |
БГТК.685621.144 |
1 шт. |
|
Руководство по эксплуатации |
БГТК.411152.020 РЭ |
1 экз. |
|
Формуляр |
БГТК.411152.020 ФО |
1 экз. |
|
Методика поверки2) |
- |
1 экз. |
|
Компакт-диск с программным обеспечением2) |
- |
1 шт. |
| ||
Номинальное среднеквадратическое значение фазного/междуфазного напряжения Цном равно (100А/3)/100 В и 220/(220-73) В.
Номинальное среднеквадратическое значение силы тока /ном равно 1 А для модификаций «Ресурс-Е4-1-Х-Х-Х» и 5 А для модификаций «Ресурс-Е4-5-Х-Х-Х».
Максимальное среднеквадратическое значение силы тока /макс равно 1,5 •/ном.
Метрологические характеристики счетчиков при измерении активной электрической энергии соответствуют требованиям, установленным в ГОСТ 31819.22-2012 для счетчиков класса точности 0,2S.
Метрологические характеристики счетчиков при измерении реактивной электрической энергии соответствуют требованиям, установленным в ГОСТ 31819.23-2012 для счетчиков класса точности 1. Пределы допускаемой основной погрешности счетчиков при измерении реактивной электрической энергии с симметричной нагрузкой приведены в таблице 2. Пределы допускаемой основной погрешности счетчиков при измерении реактивной электрической энергии с однофазной нагрузкой приведены в таблице 3.
Таблица 2 - Метрологические характеристики при измерении реактивной электрической энергии с симметричной нагрузкой
|
Значение силы тока |
Коэффициент sin ф1) (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности, % |
|
0,02Тном < I < 0,05Тном |
1,00 |
±0,75 |
|
0,05 •/ном < I < /макс |
±0,50 | |
|
0,05Тном < / < 0,10-/ном |
0,50 |
±0,75 |
|
0,10 •/ном < / < /макс |
±0,50 | |
|
0,10 •/ном < / < /макс |
0,25 |
±0,75 |
|
1) ф - угол фазового сдвига между напряжением и током основной частоты. | ||
Таблица 3 - Метрологические характеристики при измерении реактивной электрической энергии с однофазной нагрузкой
|
Значение силы тока |
Коэффициент sin ф1) (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности, % |
|
0,05 \1ном < I < 1макс |
1,00 |
±0,75 |
|
0,10 ^1ном < I < 1макс |
0,50 |
±0,75 |
|
1) ф - угол фазового сдвига между напряжением и током основной частоты. | ||
Диапазоны измерений и пределы допускаемых погрешностей (пределы допускаемых основных погрешностей) счетчиков при измерении ПКЭ, параметров напряжения, силы тока, углов фазового сдвига и мощности соответствуют требованиям, приведенным в таблице 4.
В таблице 4 приведены: измеряемые ПКЭ и параметры напряжения, относящиеся к фазным и междуфазным напряжениям; измеряемые параметры мощности, относящиеся к однофазным и трехфазной мощностям; измеряемые коэффициенты мощности, относящиеся к однофазным и трехфазным коэффициентам мощности.
Пределы допускаемых погрешностей (пределы допускаемых основных погрешностей) при измерении ПКЭ и параметров напряжения, приведенные в таблице 4, установлены для диапазонов значений влияющих величин, приведенных в ГОСТ 30804.4.30-2013, если не указано иное в настоящем документе.
Пределы допускаемых погрешностей (пределы допускаемых основных погрешностей) при измерении параметров силы тока, углов фазовых сдвигов и электрической мощности установлены для диапазонов значений влияющих величин, равных диапазонам измерений соответствующих измеряемых параметров, приведенных в таблице 4, если не указано иное.
Таблица 4 - Метрологические характеристики при измерении ПКЭ, параметров напряжения, силы тока, углов фазового сдвига и мощности
|
Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной Л; относительной 5, %; приведенной у, % |
Примечание |
Класс характеристик процесса измерений по ГОСТ 30804.4.302013 |
|
1 |
2 |
3 |
4 |
5 |
|
1 Среднеквадратическое значение напряжения U 2), В |
от 0,1ином3) до 1,5' ином |
±0,1 (У) |
Пределы допускаемой погрешности у относительно ином |
А |
|
от 0,2^ином3) до 1,2' ином |
±0,2 (У) |
S | ||
|
2 Отрицательное отклонение напряжения 5U(-), % |
от 0 до 90 |
±0,1 (Л) |
- |
А |
|
от 0 до 80 |
±0,2 (Л) |
S | ||
|
3 Положительное отклонение напряжения 5U(+), % |
от 0 до 50 |
±0,1 (Л) |
- |
А |
|
от 0 до 20 |
±0,2 (Л) |
S |
|
Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной А; относительной 5, %; приведенной у, % |
Примечание |
Класс характеристик процесса измерений по ГОСТ 30804.4.302013 |
|
4 Отклонение (установившееся отклонение) напряжения 8Uy 4), % |
от -20 до 20 |
±0,2 (А) |
- |
А, S |
|
5 Частота f, Г ц |
от 42,5 до 57,5 |
±0,01 (А) |
- |
А |
|
±0,02 (А) |
S | |||
|
6 Отклонение частоты Д/, Гц |
от -7,5 до 7,5 |
±0,01 (А) |
- |
А |
|
±0,02 (А) |
S | |||
|
7 Коэффициент несимметрии напряжений по обратной последовательности K2U, % |
от 0 до 20 |
±0,15 (А) |
- |
А |
|
±0,3 (А) |
S | |||
|
8 Коэффициент несимметрии напряжений по нулевой последовательности K0U, % |
от 0 до 20 |
±0,15 (А) |
- |
А |
|
±0,3 (А) |
S | |||
|
9 Коэффициент искажения синусоидальности кривой напряжения Ки, % |
от 0,5 до 30 |
±0,05- ином/и(1) (А) |
Ки < ином/и(1) |
А, S |
|
±5,0 (5) |
Ки ином/и(1) | |||
|
10 Коэффициент п-ой гармонической составляющей напряжения Ки(п), % (для п от 2 до 50) |
от 0,1 до 20 |
±0,05- ином/и(1) (А) |
Ки(п) < ином/и(1) |
А, S |
|
±5,0 (5) |
Ки(п) — ином/и(1) | |||
|
11 Среднеквадратическое значение п-ой гар монической составляющей напряжения Usg(n), В (для п от 2 до 50) |
от 0,001-ином до 0,2 • ином |
±0,05 (у) |
Usg(n) < 0,01' ином Пределы допускаемой погрешности у относительно ином |
А, S |
|
±5,0 (5) |
U^w) — 0,01 ином |
|
Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной А; относительной 5, %; приведенной у, % |
Примечание |
Класс характеристик процесса измерений по ГОСТ 30804.4.302013 |
|
12 Коэффициент m-ой интергамо-нической составляющей напряжения Kuisg(m), % (до 50 порядка) |
от 0,1 до 20 |
±0,05^ином/Ц;1) (А) |
Киisg(m') < ^ом/^) |
А, S |
|
±5,0 (5) |
K^sgfa) ^ом/^) | |||
|
13 Среднеквадратическое значение m-ой интер-гамонической составляющей напряжения Uisg(m), В (до 50 порядка) |
от 0,001-ином до 0,2 • ином |
±0,05 (у) |
Uisg(m) < 0,01' ином Пределы допускаемой погрешности у относительно ином |
А, S |
|
±5,0 (5) |
и^8д(т) 0,01^ ином | |||
|
14 Длительность провала и прерывания напряжения Д/п, c |
от 0,02 до 60 |
±Т (А) |
T = 1/f |
А, S |
|
15 Глубина провала напряжения 5 Un, % |
от 10 до 99 |
±0,2 (А) |
- |
А |
|
±1 (А) |
S | |||
|
16 Остаточное напряжение при провале напряжения Ures, В |
от 0,01 ином до 0,9^ ином |
±0,2 (у) |
Пределы допускаемой погрешности у относительно ином |
А |
|
±1 (у) |
S | |||
|
17 Длительность перенапряжения Д/пери, С |
от 0,02 до 60 |
±т (А) |
T = 1/f |
А, S |
|
18 Коэффициент временного перенапряжения Кпери, отн.ед. |
от 1,1 до 2,0 |
±0,002 (А) |
- |
А |
|
от 1,1 до 1,5 |
±0,01 (А) |
S | ||
|
19 Максимальное значение напряжения при перенапряжении ипер, В |
от 1,1 ином до 2Д ином |
±0,2 (у) |
Пределы допускаемой погрешности у относительно ином |
А |
|
от 1,1' ином до 1,5' ином |
±1 (у) |
S | ||
|
20 Доза фликера (кратковременная Pst, длительная Pit) отн.ед. |
от 0,2 до 10 |
±5 (5) |
- |
А |
|
от 0,4 до 4 |
±10 (5) |
S |
|
Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной Л; относительной 5, %; приведенной у, % |
Примечание |
Класс характеристик процесса измерений по ГОСТ 30804.4.302013 |
|
21 Среднеквадратическое значение силы тока I 5), А |
от 0,01 •/ном до 1,5 •/ном |
±0,1 (У) |
Пределы допускаемой погрешности у относительно /макс |
А |
|
±0,2 (У) |
S | |||
|
22 Коэффициент несимметрии токов по обратной последовательности К21, % |
от 0 до 50 |
±0,3 (Л) |
0,05 1ном I1,5 1ном |
А |
|
±0,5 (Л) |
S | |||
|
23 Коэффициент несимметрии токов по нулевой последовательности Koi, % |
от 0 до 50 |
±0,3 (Л) |
0,05 •/ном I1,5 •/ном |
А |
|
±0,5 (Л) |
S | |||
|
24 Коэффициент искажения синусоидальности кривой тока Ki, % |
от 0,1 до 100 |
±0,151ном/1(1) (Л) |
Ki < 3 •1ном/1(1) |
А, S |
|
±5,0 (5) |
Ki > 3-1№м/1(1) | |||
|
25 Коэффициент n-ой гар монической составляющей тока Ki(n), % (для n от 2 до 50) |
от 0,05 до (10 + 200/n) |
±0,151ном/1(1) (Л) |
К/(п) < 3 •1ном/1(1) |
А, S |
|
±5,0 (5) |
К/(п) > 3 •1ном/1(1) | |||
|
26 Среднеквадратическое значение n-ой гармонической составляющей тока Isg(n), А (для n от 2 до 50) |
от 0,0005-Тцом до (0,1 + 2/п)\!ном |
±0,15 (у) |
Isg(n) < 0,03 '1ном Пределы допускаемой погрешности у относительно 1ном |
А, S |
|
±5,0 (5) |
Isg(n) > 0,03 •/ном | |||
|
27 Коэффициент m-ой интергармонической составляющей тока Kiisg(m), % (до 50 порядка) |
от 0,2 до 200/(m + 1) |
±0,151ном/1(1) (Л) |
Klisg(m) < 3 •1ном/1(1) |
А, S |
|
±5,0 (5) |
Klisg(m) > '3'1ном/1(1) |
|
28 Среднеквадратическое значение m-ой интер-гар монической составляющей тока Iisg(m), А (до 50 порядка) |
от 0,002-Тцом до 2\!ном/(т+1) |
±0,15 (у) |
Iisg(m) < 0,03 '/ном Пределы допускаемой погрешности у относительно /ном |
А, S |
|
±5,0 (5) |
Iisg(m) 0,03'/ном | |||
|
29 Угол фазового сдвига между фазными напряжениями основной частоты фу |
от -180° до 180° |
±0,1°(Л) |
0,8'Уном<и <1,2'Уном |
- |
|
30 Угол фазового сдвига между фазными токами основной частоты ф/ |
от -180° до 180° |
±0,3° (Л) |
0, 1 •/ном < I < 1,5 •/ном |
- |
|
±1° (Л) |
0,01-Люм < I < 0,1'/ном | |||
|
31 Угол фазового сдвига между напряжением и током фи/ 6) |
от -180° до 180° |
±0,1°(Л) |
0,05 •/ном<1< 1,5 •/ном 0,8^^ном< У<1,2’Уном |
- |
|
±0,3° (Л) |
0,01-1ном<1<0,05-1ном 0,8^^ном< У<1,2’Уном | |||
|
±3° (Л) |
0,01-1ном<1<1,5-1ном 0,01-^ном< У<0ЛОюм | |||
|
32 Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока фщп) |
от -180° до 180° |
±3° (Л) |
0,05 •/ном</< 1,5 •/ном 0,8^^ном< У<1,2’Уном 5%<K/(n)< (200/n)% 5%<Ку(„)<20% |
- |
|
±5° (Л) |
0,05/ном</< 1,5’/ном 0,8^^ном< У<1,2’Уном 1%<K/(n)<5% 1%<Ку(И)<5% | |||
|
±15° (Л) |
0, 1 •/ном^К 1,5 •/ном 0,8^^ном< У<1,2’Уном 0,3 % < K/(n) < 1 % 0,2 % < Ku(n) < 1 % | |||
|
33 Коэффициент мощности Кр (Кр = P/S) |
от -1 до 1 |
±0,01 (Л) |
0,05 •/ном</<1,5 '/ном |
- |
|
±0,02 (Л) |
0,01'/ном</<0,05'/ном |
|
34 Активная мощность Р 7), Вт: а) при симметричной нагрузке; б) при однофазной нагрузке |
от 0,8^ ином до 1,2 • ином, от 0,01 •/ном до 1,5 /ном, 0,25 < \Кр\ < 1 |
а) ±0,2 (5) б) ±0,3 (5) |
0,05 •1ном<1<1,5 •/ном 0,8 < \Кр\ < 1 |
- |
|
а) ±0,4 (5) |
0,01-!ном<1<0,05-1ном 0,8 < \Кр\ < 1 | |||
|
а) ±0,3 (5) б) ±0,4 (5) |
0, 1 •1ном<1<1,5 •/ном 0,5 < |Кр| < 0,8 | |||
|
а) ±0,5 (5) |
0,02-!ном<1<0,1-1ном 0,5 < |Кр| < 0,8 | |||
|
а) ±0,5 (5) |
0, 1 •1ном<1<1,5 •/ном 0,25 < |Кр| < 0,5 | |||
|
35 Активная мощность прямой последовательности Pi, Вт |
от 0,001-^ном до 1,5 •5ном |
±[0,5+0,02 • (\5ном/Р1 -11)] (5) |
^ном ином^ 1ном |
- |
|
36 Активная мощность обратной последовательности Р2, Вт |
от 0,001-^ном до 1,5 •5ном |
±[0,5+0,02^(|5ном/Р2 -1|)] (5) |
^ном ином^ 1ном |
- |
|
37 Активная мощность нулевой последовательности Ро, Вт |
от 0,001-^ном до 1,5 •5ном |
±[0,5+0,02 • (|5ном/Р0 -11)] (5) |
^ном ином^ 1ном |
- |
|
38 Активная мощность n-ой гармонической составляющей P(n), Вт (для n от 2 до 50) |
от 0,00Ь5ном до 0,2^$ном |
±[0,5+0,02^(|5'ном/Р(«) -11)] (5) |
^ном ином^ 1ном |
- |
|
39 Реактивная мощность Q 8), вар |
от 0,8^ ином до 1,2 • ином, от 0,02\Тном до 1,5^/ном, 0,25 < \Kq\ < 1 |
±0,5 (5) |
0,05'Тном < I < 1,5'/ном 0,8 < KQI < 1, где Kq = Q/S |
- |
|
±0,75 (5) |
0,02-/ном</<0,05-/ном 0,8 < KQI < 1 | |||
|
±0,5 (5) |
0, 1 •/ном < I < 1,5 •/ном 0,5 < \Kq\ < 0,8 | |||
|
±0,75 (5) |
0,05-1ном<1<0,1-1ном 0,5 < \Kq\ < 0,8 | |||
|
±0,75 (5) |
0, 1 •/ном < I < 1,5 •/ном 0,25 < \Kq\ < 0,5 | |||
|
40 Реактивная мощность прямой последовательности Qi, вар |
от 0,001-^ном до 1,5 •5ном |
±[0,5+0,02-(\&ом^1-1\)1 (5) |
Sном ином^/ном |
- |
|
41 Реактивная мощность обратной последовательно сти Q2, вар |
от 0,001-£ном до 1,5 •Аном |
±[0,5+0,02-(|£ном/£2-1|)] (5) |
Sном ином^1ном |
- |
|
42 Реактивная мощность нулевой последовательно сти Qo, вар |
от 0,001-£ном до 1,5 •Аном |
±[0,5+0,02-(|5ном/00-1|)] (5) |
Sном ином^1ном |
- |
|
43 Реактивная мощность n-ой гармонической составляющей Q(n), вар (для n от 2 до 50) |
от 0,001^ном до 0,2^ном |
±[0,5+0,02<^ном/й„) -1|)] (5) |
Sном ином^1ном |
- |
|
44 Полная мощность S 9), ВА |
от 0,8^ ^Тном до 1,2 • ином, от 0,01 \!ном до 1,5 \!ном |
±0,5 (5) |
0,05-!ном< I < 1,5-!ном |
- |
|
±1,0 (5) |
0,01-!ном<1<0,05-1ном | |||
|
45 Полная мощность прямой последовательности Si, ВА |
от 0,001-£ном до 1,5 •Аном |
±[0,5+0,02-(^ном/£1 - 1|)] (5) |
Sном ином^1ном |
- |
|
46 Полная мощность обратной последовательности S2, ВА |
от 0,001-£ном до 1,5 •Аном |
±[0,5+0,02<номЛ$2 - 1|)] (5) |
Sном ином^1ном |
- |
|
47 Полная мощность нулевой последовательности So, ВА |
от 0,001-£ном до 1,5 •Аном |
±[0,5+0,02-(|5ном/£0 - 1|)] (5) |
Sном ином^1ном |
- |
|
48 Полная мощность n-ой гармонической составляющей S(n), В А (для n от 2 до 50) |
от 0,001^ном до 0,2^ном |
±[0,5+0,02-(|5ном/£(п) -11)] (5) |
Sном ином^1ном |
- |
1) Для измеряемых параметров, для которых установлены пределы допускаемой дополнительной погрешности, в настоящей таблице приведены пределы допускаемой основной погрешности; для измеряемых параметров, для которых пределы допускаемой дополнительной погрешности не установлены, приведены пределы допускаемой последовательности фип, напряжением и током нулевой последовательности фит.
погрешности.
-
2) Среднеквадратическое значение напряжения переменного тока с учетом сигналов основной частоты, гармоник и интергармоник U, среднеквадратическое значение напряжения основной частоты U(1), среднеквадратическое значение напряжения прямой последовательности последовательности последовательности
-
3) Нижняя
U1,
U2, U0. граница
среднеквадратическое
среднеквадратическое
диапазона измерений
значение напряжения
значение напряжения
обратной нулевой
значения
среднеквадратического напряжения прямой, обратной и нулевой последовательности составляет 0,01 • ином.
-
4) Установившееся отклонение напряжения основной частоты 5U(1), установившееся отклонение напряжения прямой последовательности 6U1 и отклонение среднеквадратического значения напряжения (с учетом гармоник и интергармоник) 5U.
-
5) Среднеквадратическое значение силы переменного тока с учетом сигналов силы тока
прямой обратной нулевой
основной частоты, гармоник и интергармоник I, среднеквадратическое значение основной частоты
I(1),
I1,
I2,
среднеквадратическое среднеквадратическое среднеквадратическое
значение
силы
тока
последовательности
последовательности последовательности I0.
-
6) Угол фазового сдвига между напряжением и током
напряжением и током прямой последовательности фил, напряжением и током обратной
значение
значение
силы силы
тока тока
основной частоты фи1(1),
-
7) Активная мощность сигнала основной частоты P(1) и активная мощность для полосы частот от 1 до 50 гармонической составляющей P.
-
8) Реактивная мощность сигнала основной частоты Q(1), рассчитываемая по формуле Q(1) = U(1)-I(1)-si^ui(1), и реактивная мощность для полосы частот от 1 до 50 гармонической составляющей Q, рассчитываемая по формуле Q SS2 - P2 .
-
9) Полная мощность сигнала основной частоты S(1) и полная мощность для полосы частот от 1 до 50 гармонической составляющей S.
Пределы допускаемой погрешности измерения текущего времени по отношению к времени «Национальной шкалы координированного времени Российской Федерации UTC (SU)» для счетчиков класса А по ГОСТ 30804.4.30-2013 составляют ±0,02 с.
Пределы допускаемой основной относительной погрешности измерений интервалов времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC (SU)» составляют ±6^ 10-6 (±0,5 с/сут).
Пределы допускаемой дополнительной температурной погрешности счетчиков при измерении параметров, приведенных в строках 1-8, 15, 16, 18, 19, 21, 34, 39, 44 таблицы 4, составляют 0,5 пределов допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды от нормального значения.
Пределы допускаемой дополнительной температурной погрешности измерений интервалов времени (хода часов) составляют ±640-6 (±0,5 с/сут) на каждые 10 °С изменения температуры окружающей среды от нормального значения.
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания через измерительные входы напряжения (цепи напряжения) напряжением переменного тока:
|
от 52 до 242 от 46 до 264 от 0 до 440 от 42,5 до 57,5 |
|
Параметры электрического питания через дополнительный вход электропитания напряжением постоянного тока:
|
от 48 до 300 от 47 до 380 от 0 до 400 |
|
Параметры электрического питания через дополнительный вход электропитания напряжением переменного тока:
|
от 52 до 242 от 46 до 264 от 0 до 283 от 42,5 до 57,5 |
|
Мощность, потребляемая каждой цепью напряжения счетчиков, не более:
|
2 10 0,5 |
|
Мощность, потребляемая каждой цепью тока, В^А, не более |
1 |
|
Мощность, потребляемая счетчиками по дополнительному входу электропитания, В^А, не более |
10 |
|
Входное сопротивление по измерительным входам напряжения при электропитании через дополнительный вход электропитания, кОм, не менее |
250 |
|
Входное сопротивление по измерительным входам тока, Ом, не более |
0,05 |
|
Начальный запуск счетчиков, с, не более |
5 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Время непрерывной работы |
Непрерывная работа без ограничения длительности |
|
Г абаритные размеры (высота х ширина х длина), мм, не более для модификаций «Ресурс-Е4-Х-Х-в-Х» для модификаций «Ресурс-Е4-Х-Х-н-Х» |
150х150х170 300x175x85 |
|
Масса, кг, не более для модификаций «Ресурс-Е4-Х-Х-в-Х» для модификаций «Ресурс-Е4-Х-Х-н-Х» |
1,5 1,8 |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений (в соответствии с ГОСТ 31819.22-2012, ГОСТ 31819.23-2012 и ГОСТ 22261-94): - нормальное значение температуры окружающего воздуха, °С |
+20 |
|
- допускаемые отклонения от нормального значения температуры окружающего воздуха, °С |
±5 |
|
- нормальная область значений относительной влажности воздуха, % |
от 30 до 80 |
|
- нормальная область значений атмосферного давления, кПа |
от 84 до 106 |
|
- нормальное значение напряжения сети переменного тока |
ином |
|
- допускаемые отклонения от нормального значения напряжения сети переменного тока, % |
±2 |
|
- нормальное значение частоты сети переменного тока, Гц |
50,0 |
|
- допускаемые отклонения от нормального значения частоты сети переменного тока, Гц |
±0,5 |
|
- коэффициент искажения синусоидальности кривой напряжения и тока, %, не более |
5 |
|
- порядок следования фаз |
А, В, С |
|
- отклонение каждого фазного и междуфазного напряжений от соответствующего среднего значения, %, не более |
1 |
|
- отклонение силы тока в каждой фазе от среднего значения, %, не более |
1 |
|
- углы фазового сдвига между токами в каждой фазе и соответствующими фазными напряжениями отличаются друг от друга не более чем на |
2° |
|
- внешнее постоянное магнитное поле |
отсутствует |
|
- магнитная индукция внешнего магнитного поля при номинальной частоте, мТл, не более |
(естественное магнитное поле Земли) 0,05 |
|
- напряженность радиочастотных электромагнитных полей частотой от 30 кГц до 2 ГГц, В/м, не более |
1 |
|
- напряжение кондуктивных помех, наводимых радиочастотными полями частотой от 150 кГц до 80 МГц, В, не более |
1 |
|
Рабочие условия измерений (соответствуют требованиям ГОСТ 31818.112012 для счетчиков, применяемых внутри помещения, и группе 4 по ГОСТ 22261-94): - температура окружающего воздуха, °С |
от -40 до +55 |
|
- относительная влажность воздуха при температуре окружающего воздуха +30 °С, % |
90 |
|
- атмосферное давление, кПа |
от 70,0 до 106,7 |
|
Рабочие условия применения в части механических воздействий по ГОСТ 22261-94 |
Группа 3 |
|
Средняя наработка на отказ, ч |
160000 |
|
Средний срок службы, лет |
30 |
|
Сопротивление изоляции между корпусом и электрическими цепями счетчиков, МОм, не менее: - в нормальных условиях измерений |
20 |
|
- при температуре окружающего воздуха +30 °С и относительной влажности воздуха 90 % |
5 |
