ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы информационные, измерительные и управляющие «ДЕКОНТ» и «ДЕКОНТ-Ех»

Назначение средства измерений

Комплексы информационные, измерительные и управляющие «ДЕКОНТ» и «ДЕКОНТ-Ех» (далее - комплексы ДЕКОНТ) предназначены для измерения, регистрации и обработки выходных электрических сигналов датчиков - напряжения и силы постоянного и переменного тока, сопротивления постоянному току, частоты переменного тока, количества импульсов - их преобразования в цифровой код, формирования сигналов сигнализации и управления (аналоговых, дискретных), а также для обмена командами и данными по цифровым интерфейсам.

Описание средства измерений

Принцип действия комплексов ДЕКОНТ основан на измерении по аналоговым входам и преобразовании по цифровым входам значений электрических сигналов с соответствующих датчиков, вычислителей, корректоров, расходомеров, счетчиков и датчиков, поддерживающих открытые протоколы обмена по цифровым интерфейсам, контроле полученных значений, их обработке и хранении, с последующей передачей в информационные системы.

Компоненты комплексов ДЕКОНТ применяются в интегрированных иерархических системах управления, сочетающих функции автоматического контроля и дистанционного оперативного управления. Верхний уровень таких систем, как правило, представляет собой одно или несколько автоматизированных рабочих мест (АРМ, операторские станции) на базе ПЭВМ типа IBM PC, осуществляющие визуализацию измеряемых параметров, обработку измерительной информации, ведение и распечатку отчетов и протоколов, архивирование данных, а также конфигурирование средств автоматизации и измерительных каналов.

Программно-аппаратные средства комплексов ДЕКОНТ осуществляют непрерывное сканирование каналов ввода информации от контрольно-измерительных приборов с унифицированным выходом, непрерывное выполнение заложенных алгоритмов обработки информации, ведение локальных архивов технологических параметров во внутренней энергонезависимой памяти, выработку управляющих воздействий с выдачей на каналы вывода, обмен информацией с верхним уровнем (АРМ).

Комплексы ДЕКОНТ могут применяться в нефтегазовой, химической, горнодобывающей, металлургической отраслях промышленности, энергопотребляющих и энергопоставляющих предприятиях, на транспорте, в коммунальном хозяйстве, а также на предприятиях машиностроения, связи, строительства, в том числе при учетно-расчетных операциях; для построения территориально рассредоточенных автоматизированных систем измерения и контроля, регулирования, диагностики и управления производственными процессами, технологическими линиями и агрегатами.

Отличие комплексов «ДЕКОНТ» от «ДЕКОНТ-Ex» заключается в том, что комплексы «ДЕКОНТ-Ex» являются взрывозащищенным исполнением.

Компоненты комплексов ДЕКОНТ поддерживают следующие протоколы обмена данными:

  • - проприетарный протокол SyBus / SyNET;

  • - стандартные протоколы - по ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5103-2005, ГОСТ Р МЭК 60870-5-104-2004, Modbus-TCP, Modbus-RTU и другие;

  • - стек протоколов цифровой подстанции IEC 61850-9-2, IEC 61850-8-1(GOOSE/MMS), IEC 62056 (DLMS/COSEM);

  • - протоколы «бесшовного резервирования сети высокой доступности» HSR и PRP. Комплексы ДЕКОНТ являются проектно-компонуемыми изделиями.

В состав комплексов могут входить:

  • - программируемые контроллеры (Деконт-182, Деконт-А9, Деконт-А9Е2, Деконт-А9Е4, Деконт-ЕхА9, Деконт-ЕхА9Е2, 1-7188Ех, uPAC-7186EX) с комплектом базового программного обеспечения и разработанным в рамках конкретного проекта алгоритмическим программным обеспечением;

  • - NTP-сервер ГЛОНАСС/GPS «DeNTP-GG»;

  • - устройства многофункциональные depRTU;

  • - устройства многофункциональные DeMetry;

  • - устройства функциональные DeProtec;

  • - Коммуникационное оборудование: RPR-485,  RPR485-T3,  RPR485T3-

RS232TTL, RPR485F2, DSW505T, DSW505F2, ExHB5, ExHB1RS4, ExHB2RS4, ExHB3FO2, 8xRS485-2ETX, ExFOI-24, OFCT-1/6, ExML, ExR485, ExR485P-24, ExR485PB-24, ExR485R, ExR485I-xx, ExR485I-24, ExRML, OFCT-1/12, ExSW-3FG-6TX-4RS, ExSW-2FG-7TX-4RS, ExDSL;

  • - Интерфейсные платы: A9-RS232/A9-RS232I, A9-RS485, A9-ML, A9-MR, A9-MRC1, A9-MH4, A9-AIN6-I20, A9-RS232x4, A9-RS485x4, A9-GSM / A9-GSM-DS, A9-GLONASS-GPS;

  • - Модули вторичного электропитания: PWxxVyA, PVI-xx-yy, PWR24V1A-1M,

PWR24V8A, 3PSW57,7x150,  3PSW230x400, ExPW11-xx, ExPW24-xx,

ExPWB24-xx, ExPW11SP-xx, ExPW12SP-xx, ExPW15SP-xx, ExPWB15SP-xx, ExPW22SP-xx, ExPWB22SP-xx, ExPW24SP-xx, ExPWB24SP-xx, ExPW24-11 ExPWAuuSPz-xx;

  • - Устройства индикации и управления: BoxPult, Ind4, Minipult, ExPNL, ExPNL5, ExIND, Минипульт Ex;

  • - Вспомогательное оборудование: USB-RS485, RELOUT2, ML-HUB4, ADS, S-DO24, S-DO2405, S-DO2405NC, S-2412DC1A S-2405DC2A;

  • - Шкафное оборудование: Box-F6, Box-F12, Box-P2, Box-P3;

  • - Модули ввода-вывода: DIN16(X)-xx, T-DIN16-xx, DIN8-220, T-DIN8-220-S, T-DIN8-220-B, AIN8-I20, T-AIN8-I20, AIN8-I20C, T-AIN8-I20C, AIN16-I20, T-AIN16-I20, AIN16-P10, T-AIN16-P10, AIN16-P20, T-AIN16-P20, AIN8-U60, T-AIN8-U60, R3IN6x-xx, T-R3IN8-xx, R2IN6-xx, CIN8, AOUT1-05, AOUT1-10, AOUT1-20, AOUT4-U10, DOUT8-R07, T-DOUT8R, T-DOUT8T, DOUT16-T80, DIO16-T05, DIN64-T05, DOUT64-T80, DOUT8-T220, ExDI8-P24, ExDI2x6, ExNMR8, ExDO8-R60, ExDO8-T60, ExDO8-T05, ExDO3-T24, ExDO4-KRU, ExAI4-I20, ExAI2-I20, ExAI4-P20, ExAI4-P2, ExAI8-U60, ExAI4-R20, ExAO-I20, ExR3I4, ExR2I8-1000, ExR2I8-2000, TSE-Pt1000-x, TSE-Pt2000-x, ExLINE, ExADR, ExLineD4, ExDZ , ExSFB2, ExODS-x, ExEM2-127, ExEM2-240;

  • - Специализированные устройства: AIN16-R20, PLX, EM3, EM3-M, ExEM2-xx, РЗА33, PWRZA, ALine, ExADR, ExPRG, DZ2, PLM-380, PLC220, D-GPS, RTU2 / RTU2-I, RTU3 / RTU3-M, RTU3-ME, RTU3-MR, RTU3-MP, RTU3-MF, RTU11, RTU-45-R, RTU6 / RTU9U, T-CS3D8, T-MCT4, DLock, SSI4, ExPRG, nTC-005D, CHARG, БСС-01, ExVBR, ExCMR, ExDlock, ExRDSE, ExRZA-PU-xx, ExRZA-ITU, ExSRCH, ExTAG-x, ExMTAG, ExTANG, ExRPLT, ExRCR, ExTRACK, ExWCP, ExART, ExAIR-x;

- Шкафы управления, контроля, питания и связи: ШУ-Ех, ШУ-Ех-n, ЕхБП-п, ExUPS-PWz-x.x/y.y, ЕхRPWz-x/y, ЕхRPWBz-x/y, ЕхUPS-PWBz-x.x/y.y, МК-Ех, MK-Cross, 1ПУ(ТО)-Е\, ШУ^О)-Ех-п, МК-Ех-п.

Комплекс поддерживает прием сигналов от систем спутниковой навигации GPS/ГЛОНАСС.

Технические устройства, входящие в состав комплексов ДЕКОНТ, размещаются в проектно-компонуемых защитных оболочках - в электротехнических шкафах, щитах, стойках, диспетчерских панелях. Общий вид некоторых возможных вариантов размещения комплексов ДЕКОНТ показан на рисунках 2-5.

Для защиты комплексов ДЕКОНТ от несанкционированных изменений (корректировок) предусмотрен многоступенчатый доступ к текущим данным и параметрам настройки (электронные ключи, индивидуальные пароли и программные средства для защиты файлов и баз данных). В зависимости от назначения комплексов ДЕКОНТ различают модификации, приведенные в таблице 1.

Таблица 1

Модификации

Назначение

деконт-тв

Предназначен для использования при измерении и учете тепловой энергии и количества теплоносителя (пара по МИ 2451, воды по МИ 2412) в открытых и закрытых системах теплоснабжения (ГОСт Р 8.592), в системах с установленными датчиками избыточного давления теплоносителя и без.

деконт-q

Предназначен для использования при измерении и учете среднего объемного (массового) расхода, объема (массы при рабочих и стандартных условиях) и других параметров газа, пара и жидкости согласно требований ГОСТ 8.563.

деконт-аскуэ

Предназначен для измерения, коммерческого и технического учета электроэнергии и мощности в автоматизированных информационно-измерительных системах.

удк-деконт

Предназначен для автоматизированного сбора данных об электропотреблении от счётчиков электрической энергии с цифровыми интерфейсами, а также обработки, хранения и передачи полученной информации.

Деконт-УСПД

Предназначен для построения на его основе цифровых, пространственно   распределённых,   проектно-компонуемых,

иерархических, многофункциональных автоматизированных информационно-измерительных систем коммерческого и технического учета электроэнергии и мощности.

ДЕКОНТ-XXXX...

другие модификации, согласно РЭ на комплексы дЕкОНт. Где ХХХХ. - цифро-буквенное обозначение модификации, соответствующее составу комплекса в зависимости от конкретного проекта (проектной документации).

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) комплексов ДЕКОНТ состоит из встроенного в устройства (модули, контроллеры) и внешнего, функционирующего на внешних программно-аппаратных платформах (ПЭВМ).

Встроенное ПО заносится во флэш-память микропроцессора устройства (модуля, контроллера) при выпуске из производства и не может быть изменено пользователем. Встроенное ПО выполняет функции аналого-цифрового преобразования электрических сигналов, последующую обработку и передачу в цифровой форме на вышестоящие уровни автоматизированных систем. Встроенное ПО является метрологически значимым.

Идентификационные данные встроенного ПО приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

XXX.hex*

Номер версии (идентификационный номер ПО)

не ниже 1.0.0

Цифровой идентификатор ПО

-

Примечание: * - идентификационное наименование программного обеспечения (XXX) соответствует названию устройства, входящего в комплексы ДЕКОНТ

Влияние встроенного ПО учтено при нормировании метрологических характеристик комплексов ДЕКОНТ. Комплексы ДЕКОНТ имеют защиту встроенного ПО от непреднамеренных и преднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллеров от чтения и записи.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Внешнее ПО SCADA SyTrack не является метрологически значимым и включает в себя набор инструментальных и исполнительных модулей. Все программные модули, входящие в состав ПО SCADA SyTrack, не являются метрологически значимым ПО. Состав ПО SCADA SyTrack приведен в руководстве по эксплуатации на комплексы ДЕКОНТ. Идентификационные данные внешнего ПО представлены в таблице 3.

Контроллеры управления

Коммуника ционны е контроллеры, сетевое и каналообразующее оборудование

Сервера, автоматизированные рабочие места и т.п.

Уровень УСО (устройства связи с объектом)

Приказ Росстандарта №1030 от 03.06.2020, https://oei-analitika.ru

11риборы с унифицированным выходом и исполнительные механизмы

Рисунок 1 - Структурная схема построения систем на основе комплексов ДЕКОНТ

контроллерный уровень

Полевой уровень

Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SCADA SyTrack

Номер версии (идентификационный номер ПО)

не ниже 1.0.0

Цифровой идентификатор ПО

-

Уровень защиты внешнего ПО SCADA SyTrack от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.

Структурная схема построения систем на основе комплексов ДЕКОНТ приведена на рисунке 1. Примеры общего вида комплексов ДЕКОНТ приведены на рисунках 2 - 5.

Приказ Росстандарта №1030 от 03.06.2020, https://oei-analitika.ru

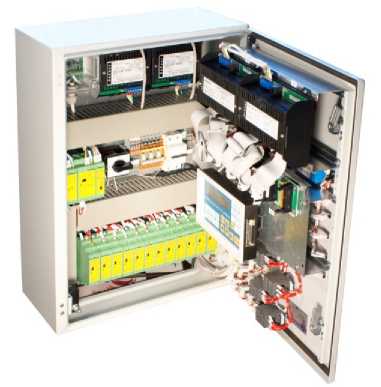

Рисунок 2 - Общий вид шкафа центральной сигнализации (2000x600x600 мм, двустороннего обслуживания) (пример)

Приказ Росстандарта №1030 от 03.06.2020, https://oei-analitika.ru

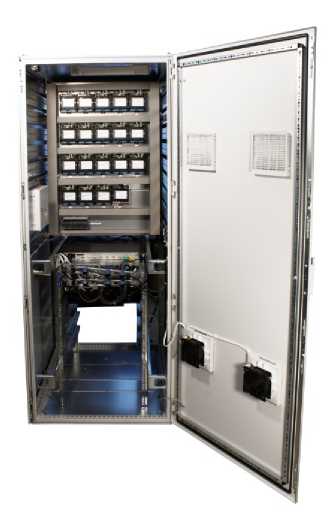

Рисунок 4 - Общий вид шкафа диспетчеризации (Риталл, 500x400x250 мм) (пример)

Приказ Росстандарта №1030 от 03.06.2020, https://oei-analitika.ru

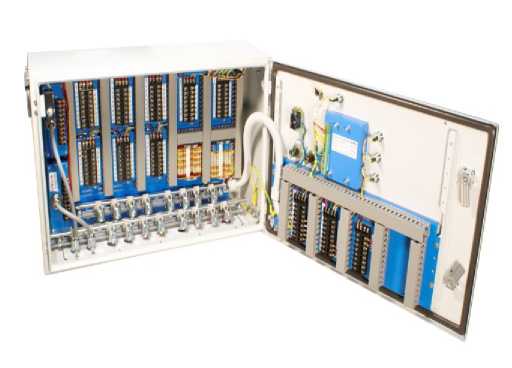

Рисунок 3 - Общий вид шкафа управления водонасосной (на основе взрывозащищенного сертифицированного «ШУ-Ех-2») (пример)

Приказ Росстандарта №1030 от 03.06.2020, https://oei-analitika.ru

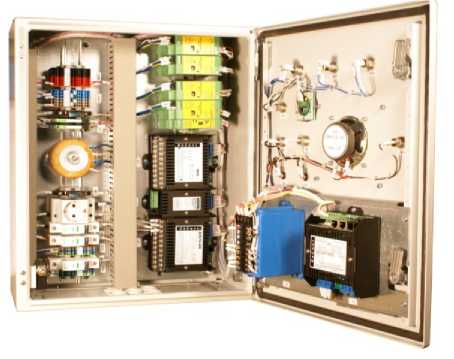

Рисунок 5 - Общий вид шкафа диспетчеризации с голосовой связью (Риталл, 500x400x250 мм) (пример)

Корпуса модулей и контроллеров, входящих в состав комплексов, пломбируются голографическими наклейками. При вскрытии корпуса модуля на его поверхности остаются неудаляемые следы.

Метрологические и технические характеристики

Основные метрологические и технические характеристики комплексов ДЕКОНТ приведены в таблицах 4-14.

Таблица 4 - Метрологические и технические характеристики комплексов ДЕКОНТ с использованием внесенных в Федеральный информационный фонд по обеспечению единства измерений - в соответствии с описанием типа на соответствующее средство измерений

Наименование средства измерений

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

NTP-серверы ГЛОНАСС/GPS «DeNTP-GG»

60968-15

Устройства многофункциональные depRTU

64300-16

Модули измерительные многофункциональные ЕМ3 -N

52381-13

Модули контроля и управления ячейкой RTU3

47585-11

Модули для измерения активной и реактивной энергии переменного тока ЕМЗ

47111-11

Устройства релейной защиты РЗА33

35359-12

Таблица 5 - Метрологические характеристики контроллеров, входящих в состав комплексов ДЕКОНТ, измерения интервалов времени (хода часов) при отсутствии синхронизации по ГЛОНАСС/GPS с «Национальной шкалой координированного времени Российской Федерации UTC (SU)»

Тип контроллера

Пределы допускаемой основной абсолютной погрешности

Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 °С

Деконт-А9Е2

±0,5 с/сутки

±0,09 с/сутки

Деконт-А9Е4

±0,5 с/сутки

±0,09 с/сутки

Таблица 6 - Метрологические характеристики контроллеров, входящих в состав комплексов ДЕКОНТ, измерения интервалов времени (хода часов) при отсутствии синхронизации по ГЛОНАСС/GPS с «Национальной шкалой координированного времени Российской Федерации UTC (SU)»

Тип контроллера

Пределы допускаемой основной погрешности

Пределы допускаемой погрешности при температуре от 0 °С до +15 и от +25 до +50 °С

Пределы допускаемой погрешности при температуре от -40 °С до 0 °С не включ.

Пределы допускаемой погрешности при температуре св. +50 °С до +70 °С

Деконт-А9

±1 с/сутки

±2 с/сутки

±4 с/сутки

±4 с/сутки

Деконт-ЕхА9

±1 с/сутки

±2 с/сутки

±4 с/сутки

±4 с/сутки

Деконт-

ЕхА9Е2

±1 с/сутки

±2 с/сутки

±4 с/сутки

±4 с/сутки

Деконт-182

±1 с/сутки

±2 с/сутки

±4 с/сутки

±4 с/сутки

PLX

±1 с/сутки

±2 с/сутки

±4 с/сутки

±4 с/сутки

1-7188Ех

±1 с/сутки

±2 с/сутки

±4 с/сутки

±4 с/сутки

uPAC-7186EX

±1 с/сутки

±2 с/сутки

±4 с/сутки

±4 с/сутки

Таблица 7 - Метрологические характеристики для аналоговых модулей ввода, входящих в состав комплексов ДЕКОНТ

Тип модуля

Наименование характеристики

Диапазон измерения

Пределы допускаемой основной погрешности: абсолютной Д, приведённой у*, %

Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 ОС

AIN8-I20

Напряжение постоянного тока, В

от 0 до 10

±0,25 (у)

±0,1 (у)

Сила постоянного тока, мА

от 0 до 5

±0,25 (у)

±0,1 (у)

от 0 до 20

от 4 до 20

I-AIN8-I20

Напряжение постоянного тока, В

от 0 до 10

±0,25 (у)

±0,1 (у)

Сила постоянного тока, мА

от 0 до 5

от 0 до 20

от 4 до 20

AIN8-U60;

I-AIN8-U60;

ExAI8-U60

Напряжение постоянного тока, мВ

от 0 до 60

±0,15 (Д)

±0,06 (Д)

AIN8-I20C;

I-AIN8-I20C

Сила постоянного тока, мА

от 0 до 20

±0,1 (у)

±0,05 (у)

от 4 до 20

Сила постоянного тока утечки, мА

от 0 до 20

±0,25 (у)

±0,125 (у)

от 4 до 20

T-CS3D8A1

Сила постоянного тока, мА

от 4 до 20

±1,0 (у)

±0,5 (у)

Z-AIN6-I20;

A9-AIN6-I20; AIN16-I20;

I-AIN16-I20

Сила постоянного тока, мА

от 0 до 20

±0,1 (у)

±0,05 (у)

от 4 до 20

AIN16-P10; I-AIN16-P10

Напряжение постоянного тока, В

от -10 до +10

±0,1 (у)

±0,05 (у)

от -5 до +5

от 0 до 5

от 0 до 10

AIN16-P20;

I-AIN16-P20

Сила постоянного тока, мА

от -20 до +20

±0,1 (у)

±0,05 (у)

от 0 до 20

от 4 до 20

ExAI2-I20;

ExAI4-I20;

ExAI4-I21;

ExAI4-P20;

Сила постоянного тока, мА

от 0 до 20

±0,25 (у)

±0,1 (у)

от 4 до 20

Тип модуля

Наименование характеристики

Диапазон измерения

Пределы допускаемой основной погрешности: абсолютной Д, приведённой у*, %

Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 ОС

ExAI4-P2

Напряжение постоянного тока, В

от 0 до 2

±0,25 (у)

±0,1 (у)

T-MCT4

Сила постоянного тока, А

от 0,001 до

1,0

±0,5 (у)

±0,1 (у)

от 0,001

до 0,25

от 0,001 до 0,063

Напряжение переменного тока, В

от 10 до 110

±0,5 (у)

±0,1 (у)

RTU9U

Напряжение переменного тока, В

от 17,3 до 120

±0,5 (у)

±0,1 (у)

от 40 до 400

ExR3I4

Сопротивление постоянному току, Ом

от 38 до 210

±0,2 (у)

±0,1 (у)

R3IN6-50

Сопротивление постоянному току, Ом

от 38 до 105

±0,2 (у)

±0,1 (у)

T-R3IN4-50;

T-R3IN8-50

Сопротивление постоянному току, Ом

от 38 до 160

±0,2 (у)

±0,1 (у)

R3IN6-100

Сопротивление постоянному току, Ом

от 76 до 210

±0,2 (у)

±0,1 (у)

T-R3IN4-100;

T-R3IN8-100

Сопротивление постоянному току, Ом

от 76 до 320

±0,2 (у)

±0,1 (у)

R3IN6-500;

T-R3IN8-500

Сопротивление постоянному току, Ом

от 380 до

1050

±0,2 (у)

±0,1 (у)

R3IN6H-50

Сопротивление постоянному току, Ом

от 48 до 160

±0,2 (у)

±0,1 (у)

R3IN6H-100

Сопротивление постоянному току, Ом

от 96 до 320

±0,2 (у)

±0,1 (у)

R2IN6-1000;

ExR2I8-1000

Сопротивление постоянному току, Ом

от 0 до 2000

±0,2 (у)

±0,1 (у)

Тип модуля

Наименование характеристики

Диапазон измерения

Пределы допускаемой основной погрешности: абсолютной Д, приведённой у*, %

Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 ОС

R2IN6-2000;

ExR2I8-2000

Сопротивление постоянному току, Ом

от 0 до 4500

±0,2 (у)

±0,1 (У)

Примечание: * - пределы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности.

Таблица 8 - Метрологические характеристики для аналоговых модулей вывода, входящих в состав комплексов ДЕКОНТ

Тип модуля

Наименование характеристики

Диапазон измерения

Пределы допускаемой основной приведённой погрешности у*, %

Сопротивление нагрузки, кОм,

AOUT1-05

Сила постоянного тока, мА

от 0 до 5

±0,1

менее 4

AOUT1-20;

Ех-АО-120

Сила постоянного тока, мА

от 0 до 20

±0,1

менее 1

AOUT1-10

Напряжение постоянного тока, В

от 0 до 10

±0,1

более 1

AOUT4-10

Напряжение постоянного тока, В

от 0 до 10

±0,1

более 2

Примечания

  • 1) * - пределы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности.

  • 2) Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на 10 ОС составляют Ц от пределов допускаемой основной погрешности.

Таблица 9 - Метрологические характеристики для модулей измерения частоты и счета импульсов, входящих в состав комплексов ДЕКОНТ

Наименование характеристики

CIN8

DIN16C-24

DIN16F-24

T-DIN16-24

ExDI8 -Р24

Измеряемый параметр

Счет импульсов и частота входного сигнала

Счет импульсов

Счет импульсов и частота входного сигнала

Счет импульсов и частота входного сигнала

Счет импульсов и частота входного сигнала

Диапазон входного сигнала /вх, Гц

от 1 до 5000

от 0,1 до

200

от 0,1 до 200

от 0,1 до 200

от 0,1 до 200

Наименование характеристики

CIN8

DIN16C-24

DIN16F-24

T-DIN16-24

ExDI8 -Р24

Длительность импульса, % от длины минимального периода, не менее

от 40 до 60

от 40 до 60

от 40 до 60

от 40 до 60

от 40 до 60

Пределы допускаемой абсолютной погрешности счета импульсов, имп

±1

±1

±1

±1

±1

Время измерения частоты /изм, мс

1000

-

Программируется в диапазоне от 5 до 65000

Программируется в диапазоне от 5 до 65000

Программируется в диапазоне от 5 до 65000

Временное разрешение /раз, мс

-

-

1

1

1

Пределы допускаемой относительной погрешности канала измерения частоты, %

(1/(/изм'_/вх))'

100+0,01

-

(/раз//изм)' 100+ +0,01

(/раз//изм)' 100+

+0,01

(/раз//изм)' 100+ +0,01

Таблица 10 - Метрологические характеристики для модулей измерения параметров электроэнергии, входящих в состав комплексов ДЕКОНТ

Наименование характеристики

Значение

Наименование модулей

Пределы допускаемой основной относительной погрешности измерения активной электрической энергии

Равны пределам погрешности, установленным для класса точности 0,5S по ГОСТ 31819.22

EM3-100/5/0,5S-H;

EM3-100/5/0,5S-V;

EM3-100/5/0,5S-M;

EM3-100/1/0,5S-H;

EM3-100/1/0,5S-V;

EM3-100/1/0,5S-M;

EM3-400/5/0,5S-H;

EM3-400/5/0,5S-V;

EM3-400/5/0,5S-M;

EM3-400/1/0,5S-H;

EM3-400/1/0,5S-V;

EM3-400/1/0,5S-M;

ExEM2-127;

ExEM2-240; RTU6; RTU3-

ME, RTU3-MR, RTU3-MP,

RTU3-MF; RTU-45-R;

RTU-45-T; RTU-45-F;

RTU45-RB; RTU45-TB;

RTU45-FB

Пределы допускаемой основной относительной погрешности измерения реактивной электрической энергии

Равны пределам погрешности, установленным для класса точности 1,0 по ГОСТ 31819.23

Продолжение таблицы 10

Наименование характеристики

Значение

Наименование модулей

Диапазон измерения среднеквадратического значения напряжения переменного тока в диапазоне частот от 40 до 60 Гц, В

от 17,3 до 69

EM3-100/5/0,5S-H;

EM3-100/5/0,5S-V;

EM3-100/5/0,5S-M;

EM3-100/1/0,5S-H;

EM3-100/1/0,5S-V;

EM3-100/1/0,5S-M;

RTU6; RTU3-ME, RTU3-

MR, RTU3-MP, RTU3-MF;

RTU-45-R; RTU-45-T;

RTU-45-F; RTU45-RB;

RTU45-TB; RTU45-FB

от 69,0 до 276

EM3-400/5/0,5S-H;

EM3-400/5/0,5S-V;

EM3-400/5/0,5S-M;

EM3-400/1/0,5S-H;

EM3-400/1/0,5S-V;

EM3-400/1/0,5S-M

от 60 до 140

ExEM2-127

от 144 до 276

ExEM2-240

Пределы допускаемой основной относительной погрешности измерения среднеквадратического значения напряжения переменного тока в диапазоне частот от 40 до 60 Гц, %

±0,5

EM3-100/5/0,5S-H;

EM3-100/5/0,5S-V;

EM3-100/5/0,5S-M;

EM3-100/1/0,5S-H;

EM3-100/1/0,5S-V;

EM3-100/1/0,5S-M;

EM3-400/5/0,5S-H;

EM3-400/5/0,5S-V;

EM3-400/5/0,5S-M;

EM3-400/1/0,5S-H;

EM3-400/1/0,5S-V;

EM3-400/1/0,5S-M;

ExEM2-127;

ExEM2-240; RTU6; RTU3-

ME, RTU3-MR, RTU3-MP,

RTU3-MF; RTU-45-R;

RTU-45-T; RTU-45-F;

RTU45-RB; RTU45-TB;

RTU45-FB

Наименование характеристики

Значение

Наименование модулей

Пределы допускаемой дополнительной относительной погрешности измерения среднеквадратического значения напряжения переменного тока в диапазоне частот от 40 до 60 Гц, вызываемой изменением температуры окружающей среды на 10 ОС, %

±0,1

EM3-100/5/0,5S-H;

EM3-100/5/0,5S-V;

EM3-100/5/0,5S-M;

EM3-100/1/0,5S-H;

EM3-100/1/0,5S-V;

EM3-100/1/0,5S-M;

EM3-400/5/0,5S-H;

EM3-400/5/0,5S-V;

EM3-400/5/0,5S-M;

EM3-400/1/0,5S-H;

EM3-400/1/0,5S-V;

EM3-400/1/0,5S-M;

ExEM2-127;

ExEM2-240; RTU6; RTU3-

ME, RTU3-MR, RTU3-MP,

RTU3-MF; RTU-45-R;

RTU-45-T; RTU-45-F;

RTU45-RB; RTU45-TB;

RTU45-FB

Диапазон измерения среднеквадратического значения силы переменного тока в диапазоне частот от 40 до 60 Гц, А

от 0,05 до 7,5

EM3-100/5/0,5S-H;

EM3-100/5/0,5S-V;

EM3-100/5/0,5S-M;

EM3-400/5/0,5S-V;

EM3-400/5/0,5S-M;

ExEM2-127;

ExEM2-240; RTU6; RTU3-

ME, RTU3-MR, RTU3-MP,

RTU3-MF; RTU-45-R;

RTU-45-T; RTU-45-F;

RTU45-RB; RTU45-TB;

RTU45-FB

от 0,01 до 1,5

EM3-100/1/0,5S-H;

EM3-100/1/0,5S-V;

EM3-100/1/0,5S-M;

EM3-400/1/0,5S-H;

EM3-400/1/0,5S-V;

EM3-400/1/0,5S-M

Наименование характеристики

Значение

Наименование модулей

Пределы допускаемой основной относительной погрешности измерения среднеквадратического значения силы переменного тока в диапазоне частот от 40 до 60 Гц, %

±0,5

EM3-100/5/0,5S-H;

EM3-100/5/0,5S-V;

EM3-100/5/0,5S-M;

EM3-100/1/0,5S-H;

EM3-100/1/0,5S-V;

EM3-100/1/0,5S-M;

EM3-400/5/0,5S-H;

EM3-400/5/0,5S-V;

EM3-400/5/0,5S-M;

EM3-400/1/0,5S-H;

EM3-400/1/0,5S-V;

EM3-400/1/0,5S-M;

ExEM2-127;

ExEM2-240; RTU6; RTU3-

ME, RTU3-MR, RTU3-MP,

RTU3-MF; RTU-45-R;

RTU-45-T; RTU-45-F;

RTU45-RB; RTU45-TB; RTU45-FB

Пределы допускаемой дополнительной относительной погрешности измерения среднеквадратического значения силы переменного тока в диапазоне частот от 40 до 60 Гц, вызываемой изменением температуры окружающей среды на 10 ОС, %

±0,1

EM3-100/5/0,5S-H;

EM3-100/5/0,5S-V;

EM3-100/5/0,5S-M;

EM3-100/1/0,5S-H;

EM3-100/1/0,5S-V;

EM3-100/1/0,5S-M;

EM3-400/5/0,5S-H;

EM3-400/5/0,5S-V;

EM3-400/5/0,5S-M;

EM3-400/1/0,5S-H;

EM3-400/1/0,5S-V;

EM3-400/1/0,5S-M;

ExEM2-127;

ExEM2-240; RTU6; RTU3-

ME, RTU3-MR, RTU3-MP,

RTU3-MF; RTU-45-R;

RTU-45-T; RTU-45-F;

RTU45-RB; RTU45-TB;

RTU45-FB

Наименование характеристики

Значение

Наименование модулей

Диапазон измерения частоты переменного тока, Гц,

от 40 до 60

EM3-100/5/0,5S-K;

EM3-100/5/0,5S-V;

EM3-100/5/0,5S-M;

EM3-100/1/0,5S-K;

EM3-100/1/0,5S-V;

EM3-100/1/0,5S-M;

EM3-400/5/0,5S-K;

EM3-400/5/0,5S-V;

EM3-400/5/0,5S-M;

EM3-400/1/0,5S-K;

EM3-400/1/0,5S-V;

EM3-400/1/0,5S-M;

ExEM2-127;

ExEM2-240; RTU6; RTU3-

МЕ, RTU3-MR, RTU3-MP,

RTU3-MF; RTU-45-R;

RTU-45-T; RTU-45-F;

RTU45-RB; RTU45-TB;

RTU45-FB

Пределы допускаемой основной абсолютной погрешности измерения частоты переменного тока, Гц

±0,01

EM3-100/5/0,5S-M;

EM3-100/1/0,5S-M;

EM3-400/5/0,5S-M;

EM3-400/1/0,5S-M; ExEM2-127;

ExEM2-240; RTU6; RTU3-

МЕ, RTU3-MR, RTU3-MP, RTU3-MF; RTU-45-R; RTU-45-T; RTU-45-F;

RTU45-RB; RTU45-TB;

RTU45-FB

±0,1

EM3-100/5/0,5S-K;

EM3-100/5/0,5S-V;

EM3-100/1/0,5S-K;

EM3-100/1/0,5S-V;

EM3-400/5/0,5S-K;

EM3-400/5/0,5S-V;

EM3-400/1/0,5S-K;

EM3-400/1/0,5S-V

Пределы допускаемой дополнительной абсолютной погрешности измерения частоты переменного тока, вызываемой изменением температуры окружающей среды на 10 °С, Гц

±0,005

EM3-100/5/0,5S-M;

EM3-100/1/0,5S-M;

EM3-400/5/0,5S-M;

EM3-400/1/0,5S-M; ExEM2-127;

ExEM2-240; RTU6; RTU3-МЕ, RTU3-MR, RTU3-MP, RTU3-MF; RTU-45-R; RTU-45-T; RTU-45-F;

RTU45-RB; RTU45-TB; RTU45-FB

Наименование характеристики

Значение

Наименование модулей

Пределы допускаемой дополнительной абсолютной погрешности измерения частоты переменного тока, вызываемой изменением температуры окружающей среды на 10 °С, Гц

±0,05

ЕМ3-100/5/0,58-Н; EM3-100/5/0,5S-V;

EVI3-IC)C)/I/C),5S-I I;

EM3-100/1/0,5S-V;

EVI3-4C)C)/5/C),5S-I I;

EM3-400/5/0,5S-V;

EVI3-4C)C)/EC),5S-I Е

EM3-400/1/0,5S-V

Диапазон измерения коэффициента мощности

от -1 до +1

ЕМ3-100/5/0^-Н;

EM3-100/5/0,5S-V;

EM3-100/5/0,5S-M;

EVI3-IC)C)/EC),5S-I Е

EM3-100/1/0,5S-V;

EM3-100/1/0,5S-M;

ЕМ3-400/5/0^-Н;

EM3-400/5/0,5S-V;

EM3-400/5/0,5S-M;

EVI3-4C)C)/EC),5S-I Е

EM3-400/1/0,5S-V;

EM3-400/1/0,5S-M;

ExEM2-127;

ExEM2-240; RTU6; RTU3-

МЕ, RTU3-MR, RTU3-MP,

RTU3-MF; RTU-45-R;

RTU-45-T; RTU-45-F;

RTU45-RB; RTU45-TB;

RTU45-FB

Пределы допускаемой основной абсолютной погрешности измерения коэффициента мощности

±0,05

Пределы допускаемой дополнительной абсолютной погрешности измерения коэффициента мощности, вызываемой изменением температуры окружающей среды на 10 °С, %

±0,02

Таблица 11 - Метрологические характеристики для устройств релейной защиты, входящих в состав комплексов ДЕКОНТ

Наименование характеристики

Значение

Тип устройства

Пределы допускаемой основной относительной погрешности измерения активной электрической энергии

Равны пределам погрешности, установленным для класса точности 0,5S по ГОСТ 31819.22

РЗА33/100/5/ХХ;

РЗА33/100/1/ХХ;

РЗА33/400/5/ХХ;

РЗА33/400/1/ХХ

Пределы допускаемой основной относительной погрешности измерения реактивной электрической энергии

Равны пределам погрешности, установленным для класса точности 1,0 по ГОСТ 31819.23

Диапазон измерения среднеквадратического значения напряжения переменного тока в диапазоне частот от 40 до 60 Гц, В

от 5 до 120

РЗА33/100/5/ХХ;

РЗА33/100/1/ХХ

от 20 до 280

РЗА33/400/5/ХХ;

РЗА33/400/1/ХХ

Наименование характеристики

Значение

Тип устройства

Пределы допускаемой основной относительной погрешности измерения среднеквадратического значения напряжения переменного тока в диапазоне частот от 40 до 60 Гц, %

±0,5

РЗА33/100/5/ХХ;

РЗА33/100/1/ХХ;

РЗА33/400/5/ХХ;

РЗА33/400/1/ХХ

Пределы допускаемой дополнительной относительной погрешности измерения среднеквадратического значения напряжения переменного тока в диапазоне частот от 40 до 60 Гц, вызываемой изменением температуры окружающей среды на 10 °С, %

±0,1

Диапазон измерения среднеквадратического значения силы переменного тока в диапазоне частот от 40 до 60 Гц, А

от 0,05 до 75

РЗА33/100/5/ХХ;

РЗА33/400/5/ХХ

от 0,01 до 15

РЗА33/100/1/ХХ;

РЗА33/400/1/ХХ

Пределы допускаемой основной приведенной погрешности измерения среднеквадратического значения силы переменного тока в диапазоне частот от 40 до 60 Гц, %:

  • - в диапазоне от 0,05 до 7,5 А приведенная к 1ном=5 А;

  • - в диапазоне от 7,5 до 75 А приведенная к 1макс=75 А

±0,5

РЗА33/100/5/ХХ;

РЗА33/400/5/ХХ

Пределы допускаемой основной приведенной погрешности измерения среднеквадратического значения силы переменного тока в диапазоне частот от 40 до 60 Гц, %:

  • - в диапазоне от 0,01 до 1,5 А приведенная к 1ном=1 А;

  • - в диапазоне от 1,5 до 15 А приведенная к 1макс=15 А

±0,5

РЗА33/100/1/ХХ;

РЗА33/400/1/ХХ

Пределы допускаемой дополнительной приведенной погрешности измерения среднеквадратического значения силы переменного тока в диапазоне частот от 40 до 60 Гц, вызываемой изменением температуры окружающей среды на 10 °С, %:

  • - в диапазоне от 0,05 до 7,5 А приведенная к 1ном=5 А;

  • - в диапазоне от 7,5 до 75 А приведенная к 1макс=75 А

±0,1

РЗА33/100/5/ХХ;

РЗА33/400/5/ХХ

Наименование характеристики

Значение

Тип устройства

Пределы допускаемой дополнительной приведенной погрешности измерения среднеквадратического значения силы переменного тока в диапазоне частот от 40 до 60 Гц, вызываемой изменением температуры окружающей среды на 10 °С, %:

  • - в диапазоне от 0,01 до 1,5 А приведенная к /ном=1 А;

  • - в диапазоне от 1,5 до 15 А приведенная к Тмакс=15 А

±0,1

РЗА33/100/1/ХХ;

РЗА33/400/1/ХХ

Диапазон измерения частоты переменного тока, Гц

от 40 до 60

Пределы допускаемой основной абсолютной погрешности измерения частоты переменного тока, Гц

±0,01

Пределы допускаемой дополнительной абсолютной погрешности измерения частоты переменного тока, вызываемой изменением температуры окружающей среды на 10 °С, Гц

±0,005

РЗА33/100/5/ХХ;

РЗА33/100/1/ХХ;

Диапазон измерения коэффициента мощности

от -1 до +1

РЗА33/400/5/ХХ;

РЗА33/400/1/ХХ

Пределы допускаемой основной абсолютной погрешности измерения коэффициента мощности

±0,05

Пределы допускаемой дополнительной абсолютной погрешности измерения коэффициента мощности, вызываемой изменением температуры окружающей среды на 10 °С

±0,02

Таблица 12 - Метрологические характеристики для модулей управления ячейкой, входящих в состав комплексов ДЕКОНТ

Наименование характеристики

Значение

Тип модуля

Диапазон измерения среднеквадратического значения силы переменного тока в диапазоне частот от 40 до 60 Гц, А

от 0,05 до 7,5

RTU3;

RTU3-M;

RTU11

Пределы допускаемой основной приведенной (к верхнему значению диапазона измерения) погрешности измерения среднеквадратического значения силы переменного тока в диапазоне частот от 40 до 60 Гц, %

±1,0

RTU3

±0,5

RTU3-M

±0,5

RTU11

Наименование характеристики

Значение

Тип модуля

Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерения) погрешности измерения среднеквадратического значения силы переменного тока в диапазоне частот от 40 до 60 Гц, вызываемой изменением температуры окружающей среды на 10 °С, %

±0,1

RTU3;

RTU3-M;

RTU11

Таблица 13 - Основные технические характеристики комплексов ДЕКОНТ

Характеристика

Значение

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность, %

от 30 до 80

Рабочие условия измерений:

- температура окружающего воздуха (группа С2 по ГОСТ Р 52931-2008), °С

от -40 до +70

- относительная влажность воздуха при температуре окружающего воздуха +30 °С (без конденсации влаги), %

от 10 до 100

Параметры напряжения питания

См. таблицу 14

Синусоидальные вибрации: - частота вибрации, Гц

от 10 до 55

- амплитуда смещения, мм

0,15

Средний срок службы, лет

40

Средняя наработка на отказ, ч

140000

Таблица 14 - Параметры напряжения питания комплексов ДЕКОНТ

Исполнение по напряжению питания, В

Диапазон питания напряжением переменного тока в диапазоне частот 50±5 Гц, В

Диапазон питания напряжением постоянного тока, В

36

от 24 до 48

от 24 до 63

100

от 50 до 140

от 50 до 200

127

от 80 до 150

от 80 до 190

230

от 100 до 270

от 100 до 350

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений
  • -   Комплекс информационный, измерительный и управляющий «ДЕКОНТ» и «ДЕКОНТ-Ех» (комплектность по спецификации заказа).

  • -   Комплексы информационные, измерительные и управляющие «ДЕКОНТ». Руководство по эксплуатации. Часть 1. Общепромышленная серия. Техническое описание». ДПАВ.421457.202.РЭ.

  • -   Комплексы информационные, измерительные и управляющие «ДЕКОНТ». Руководство по эксплуатации. Часть 2. Взрывозащищенная серия «ДЕКОНТ-Ех». ДПАВ.421457.301.РЭ.

  • -   ДПАВ.421457.202 МП с изменением № 1 «Комплексы информационные, измерительные и управляющие «ДЕКОНТ» и «ДЕКОНТ-Ех». Методика поверки».

  • -   Программное обеспечение на CD (компакт-дисках) - SCADA SyTrack.

Поверка

осуществляется согласно документу ДПАВ.421457.202 МП с изменением № 1 «Комплексы информационные, измерительные и управляющие «ДЕКОНТ» и «ДЕКОНТ-Ех». Методика поверки», утвержденному ООО «ИЦРМ» 01.11.2019 г.

Основные средства поверки приведены в таблице 15.

Таблица 15 - Основные средства поверки

Наименование средства измерения

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Калибратор переменного тока Ресурс-К2М

31319-12

Мультиметр цифровой прецизионный Fluke 8508А

25984-14

Калибратор многофункциональный АSC-300-R

25895-09

Секундомер электронный Интеграл С-01

44154-16

Сервер синхронизации времени ССВ-1Г

58301-14

Генератор сигналов произвольной формы 33120A

26209-03

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) на корпуса модулей и контроллеров, входящих в состав комплексов информационных, измерительных и управляющих «ДЕКОНТ» и «ДЕКОНТ-Ех».

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к комплексам информационным, измерительным и управляющим «ДЕКОНТ» и «ДЕКОНТ-Ех»

ГОСТ 26.205-88 Комплексы и устройства телемеханики. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 51840-2001 Программируемые контроллеры. Общие положения и функциональные характеристики

ГОСТ Р 51841-2001 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р МЭК 870-3-93 Устройства и системы телемеханики. Часть 3. Интерфейсы (электрические характеристики)

ГОСТ IEC 60870-4-2011 Устройства и системы телемеханики. Часть 4. Технические требования

ГОСТ 12.3.019-80 ССБТ. Испытания и измерения электрические. Общие требования безопасности

ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности

Технические условия «Комплексы информационные, измерительные и управляющие «ДЕКОНТ» (ТУ 4252-001-86507412-2012) и «ДЕКОНТ-Ех» (ТУ 3148-005-86507412-2019)

Изготовитель

Общество с ограниченной ответственностью «Компания ДЭП»

(ООО «Компания ДЭП»)

ИНН 7706691024

Адрес: 117545 г. Москва, ул. Подольских Курсантов, д. 3, стр. 8

Юридический адрес: 127055, г. Москва, пер. Порядковый д.21, Пом. I Ком.16 Чердак Телефон: +7 (495) 995-00-12

E-mail: mail@dep.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.        «03» июня 2020

г.




МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

03 июня 2020 г.

№  1030

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 62480 «Комплексы информационные, измерительные и управляющие «ДЕКОНТ» и «ДЕКОНТ-Ех» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Компания ДЭП» б/д, приказываю:

  • 1. Внести изменения в описание типа на комплексы информационные, измерительные и управляющие «ДЕКОНТ» и «ДЕКОНТ-Ех», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 18835-16, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Установить методику поверки по документу ДПАВ.421457.202 МП

с изменением №  1 «Комплексы информационные, измерительные

и управляющие «ДЕКОНТ» и «ДЕКОНТ-Ех». Методика поверки», утвержденному ООО «ИЦРМ» 1 ноября 2019 г.

  • 3.  Переоформить свидетельство об утверждении типа №  62480

«Комплексы информационные, измерительные и управляющие «ДЕКОНТ» и «ДЕКОНТ-Ех», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 18835-16, в связи с внесением изменений в документ на методику поверки.

  • 4. Управлению государственного надзора и контроля (А.М.Кузьмин),

ФГУП «ВНИИМС»   (А. Ю. Кузин)   обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

<__________—__________/




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
