МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ ⁹⁹³_______

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузин) внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

• 3.  Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Росстандарта С.С.Голубева.

--

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374

Кому выдан: Кулешов Алексей Владимирович

Действителен: с 15.09.2020 до 15.09.2021

\_____—______

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июня 2021 г. № 993

Лист № 1 Регистрационный № 58293-14 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы ультразвуковые портативные SpotChecker

Дефектоскопы ультразвуковые портативные SpotChecker (далее по тексту -дефектоскопы) предназначены для измерений толщины металла при проведении ручного контроля на наличие дефектов точечных сварных швов на производстве.

Принцип действия дефектоскопов основан на реверберационном методе ультразвукового неразрушающего контроля.

Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля, распространяется в нем, отражается от неоднородностей в объекте или от его донной поверхности, принимается преобразователем дефектоскопа и преобразовывается в электрический сигнал. Принятый сигнал регистрируется и обрабатывается процессором электронного блока. На ЖК-дисплее электронного блока дефектоскопа отображаются параметры обработанного сигнала, значение толщины. По форме серии отраженных эхо-сигналов и значению толщины дефектоскоп выдает заключение о наличии дефектов в точечных сварных швах.

Стробирующие импульсы ультразвуковых колебаний (УЗК) настраиваются по фронту или пиковой амплитуде положительного или отрицательного полупериода.

Для ввода УЗК в криволинейные поверхности точечных сварных соединений применяются преобразователи с водяной линией задержки и гибкой резиновой мембраной.

Дефектоскопы выполнены в виде малогабаритного электронного блока с ЖК-дисплеем и клавиатурой. Управление прибором осуществляется с помощью кнопок и двумя шаровыми манипуляторами или с помощью подключаемого манипулятора «мышь». Так же предусмотрено сенсорное управление.

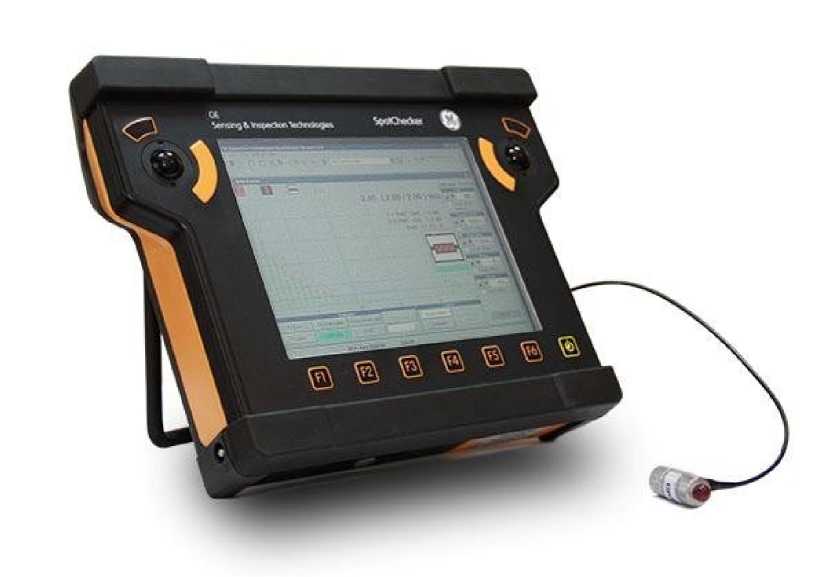

Рисунок 1 - Общий вид дефектоскопов

На электронный блок дефектоскопов устанавливается внутреннее программное обеспечение (ПО) «SpotChecker», которое выполняет следующие основные функции:

• - установка и изменение настроек дефектоскопа;

• - графическое отображение сигналов на экране дефектоскопа;

• - сохранение результатов контроля;

• - вывод на экран и распечатка сохраненных результатов контроля;

• - применение автоматических средств оценки результатов контроля;

• - ввод замечаний;

• - экспорт результатов контроля в MS-Excel и MS-Access для последующей статистической обработки;

Идентификационные признаки ПО дефектоскопов соответствуют данным,

приведенным в таблице 1. Таблица 1

Защита программного обеспечения дефектоскопов от непреднамеренных и

преднамеренных изменений соответствует уровню А.

Метрологические и технические характеристики

Таблица 2

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель дефектоскопа способом наклеивания этикетки.

Комплектность средства измерений

Таблица 3

приведены в Руководстве по эксплуатации Дефектоскопов ультразвуковых портативных

SpotChecker (Редакции 2.0; от марта 2009 года); Глава 2.

Техническая документация компании Baker Hughes Digital Solutions GmbH, Германия.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «10» июня 2021 г. № 993

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
