№2044 от 09.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 210554
О внесении изменений в описание типа СИ на
Преобразователи измерительные "Многофункциональный измерительный преобразователь ST500"
Приказы по основной деятельности по агентству Вн. Приказ № 2044 от 09.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
09 декабря 2020 г.
№ 2044
Москва
О внесении изменений в описание типа на преобразователи измерительные «Многофункциональный измерительный преобразователь ST500»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО Завод «Промприбор» от 24 августа 2020 г. № 244 и № 245 приказываю:
-
1. Утвердить новую редакцию описания типа на преобразователи измерительные «Многофункциональный измерительный преобразователь ST500», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 74168-19, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу РТ-МП-5576-551-2018
с изменением № 1 «ГСИ. Преобразователи измерительные
«Многофункциональный измерительный преобразователь ST500». Методика поверки» и распространить действие документа на преобразователи измерительные «Многофункциональный измерительный преобразователь ST500», находящиеся в эксплуатации.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю з^собой.
г Подлинник электронного документе, подписанного ЭП,
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и ______________метрологии_______________________
Заместитель Руководителя
С.С.Голубев
Сертификат: 01С95С9А007САСВ982465327С21В84СЕ93 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии
от «09» декабря 2020 г. № 2044
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные «Многофункциональный измерительный преобразователь ST500»
Назначение средства измеренийПреобразователи измерительные «Многофункциональный измерительный преобразователь ST500» (далее - МИП) предназначены для измерений и учета: активной и реактивной электрической энергии прямого и обратного направления, активной, реактивной и полной мощностей, фазного и линейного напряжения, силы тока (Ia, Ib, Ic, 3Io), коэффициента мощности и частоты в 3-х и 4-х проводных трехфазных сетях переменного тока промышленной частоты, а также для измерения и контроля показателей качества электрической энергии.
Описание средства измеренийПринцип действия МИП основан на аналого-цифровом преобразовании мгновенных значений сигналов тока и напряжения в специализированной микросхеме, которая обеспечивает измерение электрической энергии, параметров электрической сети. Чтение и обработку интегральных и текущих телеизмерений, обработку состояния дискретных входов телесигнализаций, управление дискретными выходами телеуправлений и обмен данными с внешними системами выполняет специализированный микроконтроллер.
По измеренным значениям активной и реактивной энергии формируются импульсы на оптическом испытательном выходе.
Конструктивно МИП выполнены в металлических либо пластиковых корпусах, в качестве датчиков тока используются трансформаторы тока, в качестве датчиков напряжения - резистивные делители.
Накопленные значения электроэнергии, параметры настройки и журналы событий (в том числе изменений состояния любого из дискретных входов/выходов и измерений всех аналоговых сигналов с присвоением метки времени) сохраняются в энергонезависимой памяти.
Полный перечень регистрируемых событий и структура журнала приведены в руководстве по эксплуатации.
В зависимости от исполнения МИП содержит один либо два интерфейса удаленного доступа (протоколы обмена ГОСТ Р МЭК 60870-5-101 и ГОСТ Р МЭК 60870-5-104), до двенадцати сигналов телесигнализации и до шести сигналов телеуправления, измеряет и контролирует показатели качества электрической энергии в соответствии с ГОСТ 30804.4.302013 (класс S), ГОСТ 32144-2013, ГОСТ 30804.4.7-2013 (класс II), ГОСТ Р 51317.4.15-2012 (класс F3), ГОСТ Р 8.655-2009, ГОСТ 33073-2014 и передачи измеренных параметров по цифровым интерфейсам RS-485 и Ethernet.
Структура обозначения возможных исполнений МИП приведена ниже.
Структура условного обозначения
ST500 - M2 - 230 * 5 - 8 - 3 - 3 - K P R E
Наличие интерфейса Ethernet:
E - Один интерфейс
E2 - Два интерфейса
Наличие интерфейса RS-485:
R - Один интерфейс
R2 - Два интерфейса
Расширенный список измеряемых параметров: P1 - расширенный список параметров сети № 1 Pn - расширенный список параметров сети № n
K - Наличие контроля напряжения на кабельной линии 6-20 кВ
Количество каналов измерения тока
Количество сигналов телеуправления (~/=220 В)
Количество сигналов телесигнализаций (для телесигнализаций 220 В добавляется «HV»)
Номинальный ток:
0 - без измерений тока
1 - 1 А
5 - 5 А
Номинальное напряжение
000 - без измерительных цепей напряжения
100 - 3x57,7 (100) В
230 - 3x230 (400)В
Вариант исполнения (класс точности по
ГОСТ 31819.22-2012)
M1 - корпус тип 1, UnuT=18..36 В, класс 0,5S
M2 - корпус тип 2, UnuT=18..36 В, класс 0,5S
M3 - корпус тип 2, ипит=~184-265 В, 45-55Гц или =176-253 В, класс 0,5S
M1.02 - корпус тип 1, ипит=18..36 В, класс 0,2S
M2.02 - корпус тип 2, ипит=18..36 В, класс 0,2S
M3.02 - корпус тип 2, ипит=~184-265 В, 45-55 Гц или =176-253 В, класс 0,2S
Наименование
При отсутствии опции отсутствует и соответствующий символ в условном обозначении.
МИП обеспечивают:
- измерение параметров режима электрической сети: среднеквадратические значения переменного тока и напряжения, активной, реактивной и полной мощностей, энергии активной и реактивной в прямом и обратном направлениях по 4 тарифным зонам;
- измерение частоты сети;
-
- измерение полного и фазных cos^);
-
- выполнения функций телеуправления и телесигнализации;
-
- передачу значений параметров по гальванически развязанным цифровым интерфейсам RS-485 и Ethernet в автоматизированные системы диспетчерского управления и учёта.
Время измерения параметров не более 0,2 с.
МИП с символом «Р» в условном обозначении позволяют осуществлять измерение отдельных параметров качества электрической энергии:
-
- напряжение нулевой последовательности (U0);
-
- напряжение прямой последовательности (U1);
-
- напряжение обратной последовательности (U2);
-
- коэффициент несимметрии напряжений по обратной последовательности (K2U);
-
- коэффициент несимметрии токов по обратной последовательности (K2I);
-
- коэффициент несимметрии напряжений по нулевой последовательности (K0U);
-
- коэффициент несимметрии токов по нулевой последовательности (K0I);
-
- суммарный коэффициент гармонических составляющих напряжения (KU);
-
- суммарный коэффициент гармонических составляющих тока (KI);
-
- коэффициент n-й гармонической составляющей напряжения (Ku(n));
-
- коэффициент n-й гармонической составляющей тока (Ki(n));
-
- коэффициент m-й интергармонической составляющей напряжения (Kuisg(m));
-
- коэффициент m-й интергармонической составляющей тока (Kiisg(m));
-
- ток нулевой последовательности (i0);
-
- ток прямой последовательности (i1);
-
- ток обратной последовательности (i2);
-
- положительное (5U(+) ) и отрицательное (5U(.) ) отклонение напряжения
-
- отклонение частоты (Af);
-
- длительность прерывания напряжения (А^рер );
-
- длительность (А1пр) и глубина провала напряжения (и);
-
- длительность перенапряжения (А1пер) и коэффициент временного перенапряжения (Кпер);
-
- кратковременной (Pst) и длительной дозы фликера (Plt).
В зависимости от исполнения МИП имеют 3 входа контроля напряжения на кабельной линии 6-20 кВ и предназначены для подключения к трем нижним плечам емкостного высоковольтного делителя напряжения параллельно индикатору наличия напряжения.
МИП ST500 имеет в своем составе энергонезависимые часы реального времени и обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения.
Для исполнений МИП с интерфейсом RS-485 синхронизация времени осуществляется с использованием протокола ГОСТ Р МЭК 60870-5-101-2006. Точность синхронизации ±100 мс. Для исполнений с интерфейсом Ethernet - с использованием протокола ГОСТ Р МЭК 60870-5-104-2004 или SNTP. Точность синхронизации ±1 мс.
Обслуживание МИП производится с помощью конфигурационного программного обеспечения.
Общий вид средства измерений, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 1 - 2.
Место для пломбирования и нанесения знака поверки

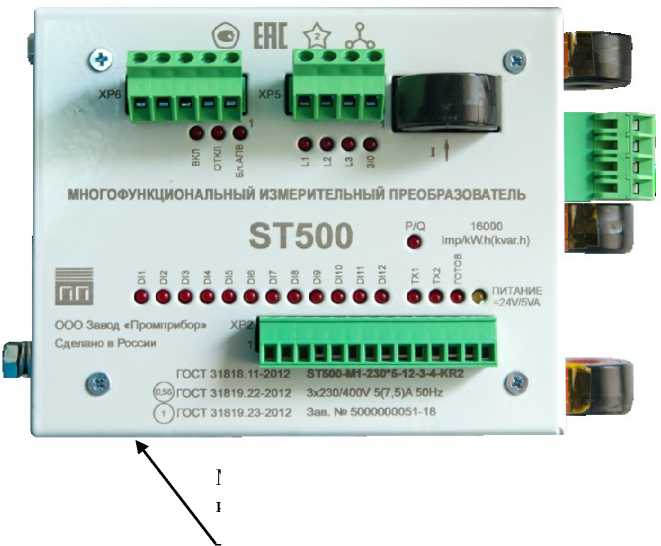

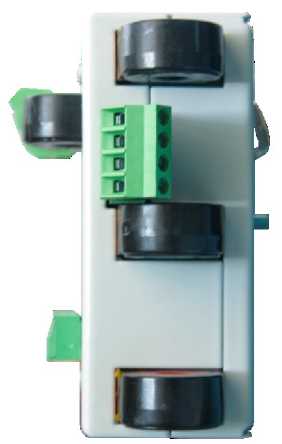

Рисунок 1 - Общий вид МИП в корпусе типа 1
Место для пломбирования и нанесения
знака поверки
X
|
и | |
|
• |
• • |
|
P/Q |
Тх Rx |
|
v Тест |
RS-485J |
(Д X
L Тх
^Ethernet,
16000
lmp/kW.h(kvar.h)
ПН
to
X
2 L
СОМ
Дискретные входы
Ч__
МНОГОФУНКЦИОНАЛЬНЫЙ ИЗМЕРИТЕЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ ST500-M2-100*5-12-3-3-RE
@ГОСТ 31819.22-2012 3X57.7/100V 5(7,5)А 50Hz
ООО Завод «Промпривор» (\)ГОСТ 31819.23-2012 ГОСТ 31818.11-2012 Зав. № 5001000059-18 Сделано в России /У\ - - ——
|
Г ту I |
/Тотов Л | ||
|
|я |
Е^л Д^Одсл БлАПВ |
п X |
/к ПИТАНИЕЛ • | • -24V/6W 1 |
|
1 2 3 4Л5 |
1' ------1 | ||
|Х
с с осту
/■ 7 / Л
Рисунок 2 - Общий вид МИП в корпусе типа 2
Программное обеспечение (ПО) МИП встроено в постоянное запоминающее устройство (ПЗУ) МИП и записывается на заводе-изготовителе. ПО аппаратно защищено от записи, что исключает возможность его несанкционированной настройки и вмешательств, приводящих к искажению результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
ST500-M1, |
ST500-M1, |
ST500-M2, |
ST500-M2, |
ST500-M3, |
|
(признаки) |
ST500- |
ST500- |
ST500- |
ST500- |
ST500- |
|
для вариантов исполнений |
M1.02 |
M1.02 |
M2.02 |
M2.02 |
M3.02 |
|
Идентификационное наименование ПО |
ST-M1 |
ST-M1-P |
ST-M2 |
ST-M2-P |
ST-M3 |
|
Номер версии (идентификационный номер) ПО |
1.3 |
4.1 |
1.3 |
4.1 |
1.3 |
|
Цифровой идентификатор ПО |
C0C1 |
2879 |
C181 |
76Е5 |
ECC3 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | ||||
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
Таблица 2 - Классы точности МИП
|
Обозначение исполнения МИП |
Класс точности при измерении энергии | |
|
Активной (по ГОСТ 31819.22-2012) |
Реактивной (по ГОСТ 31819.23-2012) | |
|
1 |
2 |
3 |
|
ST500-M1-100*1-x...x |
0,5S |
1 |
|
ST500-M1-100*5-x...x | ||
|
ST500-M1-230*1-x...x | ||
|
ST500-M1-230*5-x...x | ||
|
ST500-M2-100*1-x...x | ||
|
ST500-M2-100*5-x...x | ||
|
ST500-M2-230*1-x...x | ||
|
ST500-M2-230*5-x...x | ||
|
ST500-M3-100*1-x...x | ||
|
ST500-M3-100*5-x...x | ||
|
ST500-M3-230*1-x...x | ||
|
ST500-M3-230*5-x...x | ||
|
1 |
2 |
3 |
|
ST500-M1.02-100*1-x...x |
0,2S |
1 |
|
ST500-M1.02-100*5-x...x | ||
|
ST500-M1.02-230*1-x...x | ||
|
ST500-M1.02-230*5-x...x | ||
|
ST500-M2.02-100*1-x...x | ||
|
ST500-M2.02-100*5-x...x | ||
|
ST500-M2.02-230*1-x...x | ||
|
ST500-M2.02-230*5-x...x | ||
|
ST500-M3.02-100*1-x...x | ||
|
ST500-M3.02-100*5-x...x | ||
|
ST500-M3.02-230*1-x...x | ||
|
ST500-M3.02-230*5-x...x |
Максимальные значения стартовых токов МИП в зависимости от класса точности приведены в таблице 3.
Таблица 3 - Максимальные значения стартовых токов МИП
|
0,2S по ГОСТ 31819.22-2012 |
0,5S по ГОСТ 31819.22-2012 |
1 по ГОСТ 31819.23-2012 |
|
0,001-1ном |
0,002^1ном | |
Метрологические и технические характеристики приведены в таблицах 4 и 5.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальное напряжение для МИП:
|
3х57,7\100 3х230\400 |
|
Номинальный ток 1тм. (Максимальный ток 1макс), А |
1(1,5); 5(7,5) |
|
Диапазон измерений входных сигналов:
|
от 0,01\Тном до 1макс от 0,2^ном до 1,2^ном от -1 до +1 (при индуктивной, емкостной нагрузке) |
|
Пределы допускаемой относительной погрешности измерений действующего значения напряжения переменного тока, % |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений действующего значения силы переменного тока, % |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений активной мощности, % |
±0,5 при 0,1\Тном — I — 1макс, cos ф > 0,5 |
|
Пределы допускаемой относительной погрешности измерений реактивной мощности, % |
±0,5 при 0,1\Тном — I — 1макс, sin ф > 0,5 |
|
1 |
2 |
|
Пределы допускаемой относительной погрешности измерений коэффициента мощности, % |
±0,5 |
|
Диапазон измерений частоты, Гц |
от 42,5 до 57,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
±0,01 при 0,8-ином < U < 1,2-ином |
|
Пределы абсолютной погрешности хода часов, с/сут |
±1 |
|
Пределы допускаемой относительной погрешности измерений положительного отклонения напряжения, 5U(+) , при 0,2-иТОм < 5U(+) < 1,2-иНоМ, % |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений отрицательного отклонения напряжения, 5U(-), при Осином< SU(-) < 1,2-ином^ % |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений отклонения частоты Af, Гц |
±0,05 |
|
Пределы допускаемой абсолютной погрешности измерения значения коэффициента n-й гармонической составляющей напряжения, Ku(n), (n = 2.. .40), при Ku(n) <3 %, % |
±0,3 |
|
Пределы допускаемой относительной погрешности измерения значения коэффициента n-й гармонической составляющей напряжения, Ku(n), при Ku(n) > 3 %, % |
±10 |
|
Пределы допускаемой абсолютной погрешности измерения значения коэффициента искажения синусоидальности напряжения, Ku, при Ku <3 %, % |
±0,3 |
|
Пределы допускаемой относительной погрешности измерения значения коэффициента искажения синусоидальности напряжения, Ku, при Ku > 3 %, % |
±10 |
|
Пределы допускаемой абсолютной погрешности измерения значения коэффициента n-й гармонической составляющей тока, KI(n), (п = 2.40), при Ki(n) <3 %, % |
±1,0 |
|
Пределы допускаемой относительной погрешности измерения значения коэффициента n-й гармонической составляющей тока, Ki(n), (п = 2.40), при Ki(n) > 3 %, % |
±10 |
|
Пределы допускаемой абсолютной погрешности измерения значения коэффициента искажения синусоидальности тока, Ki, при Ki <3 %, % |
±1,0 |
|
Пределы допускаемой относительной погрешности измерения значения коэффициента искажения синусоидальности тока, Ki, при Ki > 3 %, % |
±10 |
|
Пределы допускаемой абсолютной погрешности измерения значения коэффициента m-й интергармонической составляющей напряжения, Kuisg(m), (m = 2.39), при Kuisg(m) <3 %, % |
±0,3 |
|
1 |
2 |
|
Пределы допускаемой относительной погрешности измерения значения коэффициента m-й интергармонической составляющей напряжения, KUisg(m), (m = 2.39), при Kuisg(m) > 3 %, % |
±10 |
|
Пределы допускаемой абсолютной погрешности измерения значения коэффициента m-й интергармонической составляющей тока, KIisg(m) (m = 2.39), при Kiisg(m) < 3 %, % |
±1,0 |
|
Пределы допускаемой относительной погрешности измерения значения коэффициента m-й интергармонической составляющей тока, KIisg(m) (m = 2.39), при Kiisg(m) > 3 %, % |
±10 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжений по обратной последовательности, К2и, при 1 % < K2U < 5 %, % |
±0,3 |
|
Пределы допускаемой абсолютной инструментальной погрешности коэффициента несимметрии напряжений по нулевой последовательности, Кои, при 1 % < Кои < 5 %, % |
±0,3 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии токов по обратной последовательности, К21, при 1 % < К2 < 5 %, % |
±0,3 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии токов по нулевой последовательности, Koi, при 1 % < Ко < 5 %, % |
±0,3 |
|
Пределы допускаемой абсолютной погрешности измерений значения длительности прерывания напряжения, Д^рер , с |
±0,02 |
|
Пределы допускаемой абсолютной погрешности измерений значения длительность провала напряжения, Д^р , с |
±0,02 |
|
Пределы допускаемой абсолютной погрешности измерения значения глубины провала напряжения, и, % |
±1,0 |
|
Пределы допускаемой абсолютной погрешности измерения значения длительность временного перенапряжения, Д^ер , с |
±0,02 |
|
Предел допускаемой абсолютной погрешности измерения значения коэффициента временного перенапряжения, Кпер, при 1,0 < Кпер < 1,4 |
±0,01 |
|
Пределы допускаемой относительной погрешности измерения кратковременной дозы фликера, Pst, при 0,4< Pst < 4 частота изменений напряжения <11 Гц, % |
±10 |
|
Пределы допускаемой относительной погрешности измерения кратковременной дозы фликера, Pst, при 0,4< Pst < 4 частота изменений напряжения >11 Гц, % |
±25 |
Окончание таблицы 4
|
1 |
2 |
|
Пределы допускаемой относительной погрешности измерения длительной дозы фликера, Pit, при 0,4< Pit < 4 частота изменений напряжения <11 Гц, % |
±10 |
|
Пределы допускаемой относительной погрешности измерения длительной дозы фликера, Pit, при 0,4< Pit < 4 частота изменений напряжения >11 Гц, % |
±25 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Постоянная МИП по активной электрической энергии, имп/(кВт^ч) |
от 16000 до 320000 |
|
Постоянная МИП по реактивной электрической энергии, имп/(квар^ч) |
от 16000 до 320000 |
|
Полная мощность, потребляемая каждой цепью тока, ВА, не более |
0,3 |
|
Полная мощность, потребляемая каждой цепью измерения напряжения, В^А, не более |
0,5 |
|
Полная (активная) мощность, потребляемая по цепи электропитания, В^А, не более |
10 |
|
Параметры электрического питания: - вариант исполнения М1, M1.02 | |
|
от источника постоянного тока, В |
от 18 до 36 |
|
- вариант исполнения М2, M2.02 | |
|
от источника постоянного тока, В |
от 18 до 36 |
|
- вариант исполнения М3, M3.02 | |
|
от источника постоянного тока, В |
от 176 до 253 |
|
от сети переменного тока частотой (50 ± 5) Гц, В |
от 184 до 265 |
|
Количество записей в журнале изменений состояния любого из дискретных входов/выходов, не менее |
1000 |
|
Количество записей в журнале изменений аналоговых |
1000 |
|
сигналов, не менее | |
|
Количество записей в журнале событий, не менее |
128 |
|
Длительность хранения информации при отключении |
30 |
|
питания, лет, не менее | |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Характеристики входов контроля напряжения на кабельной линии 6-20 кВ: | |
|
- максимальное напряжение, В |
310 |
|
- входное сопротивление, МОм, не менее |
3,6 |
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015 |
IP20 |
|
Скорость обмена информацией по интерфейсам: | |
|
- по интерфейсу RS-485, бит/с |
от 4800 до 115200 |
|
- по интерфейсу Ethernet, Мбит/с |
от 10 до 100 |
|
1 |
2 |
|
Габаритные размеры (длинахширинахвысота), мм, не более Тип корпуса: | |
|
- корпус тип 1 |
107х163х68 |
|
- корпус тип 2 |
109x212x63 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +70 |
|
- относительная влажность, % |
от 40 до 80 |
|
- атмосферное давление, кПа |
от 70 до 106 |
|
Срок службы, лет, не менее |
15 |
|
Средняя наработка на отказ, ч, не менее |
200000 |
наносится на панель МИП офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Преобразователь измерительный «Многофункциональный измерительный преобразователь ST500» |
ВЛСТ 450.00.000 |
1 шт. |
Исполнение соответствует заказу |
|
Ответные части разъемов |
- |
1 шт. |
В зависимости от исполнения МИП |
|
Формуляр |
ВЛСТ 450.00.000 ФО |
1 экз. | |
|
Руководство по эксплуатации |
ВЛСТ 450.00.000 РЭ |
В электронном виде на официальном сайте по адресу http://www.sicon.ru/prod/docs/ | |
|
Методика поверки |
РТ-МП-5576-551-2018 (с Изменением № 1) | ||
|
Конфигурационное программное обеспечение |
- |
- |
В электронном виде на официальном сайте по адресу http://www.sicon.ru/prod/po/ |
осуществляется по документу РТ-МП-5576-551-2018 (с Изменением № 1) «ГСИ.
Преобразователи измерительные «Многофункциональный измерительный преобразователь ST500» Методика поверки», утвержденному ФБУ «Ростест-Москва» 09.07.2020 г.
Основные средства поверки:
-
- система переносная поверочная PTS 3.3C (регистрационный номер в Федеральном информационном фонде 60751-15);
-
- установки для проверки электрической безопасности GPI-725 (регистрационный номер в Федеральном информационном фонде 19971-00);
-
- устройство синхронизации времени УСВ-3 (регистрационный номер в Федеральном информационном фонде 64242-16);
-
- калибратор электрической мощности Fluke 6100A (регистрационный номер в Федеральном информационном фонде 33864-07);
-
- калибратор переменного тока «Ресурс-К2М» (регистрационный номер в Федеральном информационном фонде 31319-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующем разделе формуляра в виде оттиска поверительного клейма и на корпус МИП в виде пломбы.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к Преобразователям измерительным «Многофункциональный измерительный преобразователь ST500»
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
ГОСТ Р 8.655-2009 Средства измерений показателей качества электрической энергии. Общие технические требования
ГОСТ 30804.4.30-2013 Методы измерений показателей качества электрической энергии.
ГОСТ 33073-2014 Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 30804.4.7-2013 Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств
ГОСТ 32144-2013 Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ Р 51317.4.15-2012 Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования
ТУ 422860-450-10485056-18 (ВЛСТ 450.00.000 ТУ) Преобразователи измерительные «Многофункциональный измерительный преобразователь ST500». Технические условия
ИзготовительОбщество с ограниченной ответственностью Завод «Промприбор»
(ООО Завод «Промприбор»)
ИНН 3328437830
Адрес: 600014, Россия, Владимирская область, г. Владимир, ул. Лакина, д. 8А Юридический адрес: 600014, Россия, Владимирская область, г. Владимир, ул. Лакина, д. 8, пом. 59
Телефон (факс): 8 (4922) 33-67-66, 33-79-60
Web-сайт http://www.sicon.ru
E-mail support@sicon.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон (факс): +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310639 выдан 16.04.2015 г.
