№2328 от 21.10.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 284487
О внесении изменений в сведения об утвержденном типе средств измерений (81097-20)
Приказы по основной деятельности по агентству Вн. Приказ № 2328 от 21.10.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
2328
.21 октября 2021 г.
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
Шалаев
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «21» октября 2021 г. № 2328
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Газоанализаторы |
«АЛМАЗ- СПЕКТР» |
81097-20 |
Акционерное общество «Научнопроизводственное предприятие «Алмаз» (АО «НПП «Алмаз»), г. Саратов |
МП-206/09- 2020 |
МП-206/09- 2020 с изменением №1 |
Акционерное общество «Научнопроизводственное предприятие «Алмаз» (АО «НПП «Алмаз»), г. Саратов |
ООО «ПРОММАШ ТЕСТ», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «21» октября 2021 г. № 2328
Лист № 1 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы «АЛМАЗ-СПЕКТР»
Назначение средства измеренийГазоанализаторы «АЛМАЗ-СПЕКТР» (далее по тексту - газоанализаторы) предназначены для измерения довзрывоопасных концентраций метана и пропана в воздухе рабочей зоны, а также для передачи измерительной информации внешним устройствам в аналоговой и цифровой форме и выдачи управляющего воздействия на исполнительное устройство.
Описание средства измеренийГазоанализаторы являются стационарными автоматическими одноканальными приборами непрерывного действия.
Принцип действия газоанализаторов - оптический абсорбционный.
Конструктивно газоанализаторы состоят из цилиндрического корпуса, двух крышек и двух кабельных вводов, и представляют собой взрывонепроницаемую оболочку. Корпус газоанализаторов изготовлен из окрашенного алюминия. Корпус состоит из электронно-клеммного и оптического отсеков. В электронно-клемном отсеке имеются отверстия для присоединения взрывозащищенных кабельных вводов, а также контакты клеммной колодки для подключения проводов подачи электропитания и снятия выходных сигналов, а также электронно-управляющая схема газоанализатора. В оптическом отсеке находятся взрывозащищенный сенсор, нагревательный элемент. Оптические элементы сенсора защищены от неблагоприятного воздействия окружающей среды металлическим корпусом и фторопластовым фильтром. Выходные электрические сигналы сенсора обрабатываются электронной схемой, расположенной в электронно-клеммном отсеке. Так же предусмотрена возможность установки в газоанализаторы автоматического обогрева с целью защиты оптических элементов сенсора от образования конденсата и наледи в случае эксплуатации при низких температурах.
Способ отбора пробы - диффузионный.
Газоанализаторы выпускаются в двух исполнениях - ГА-М и ГА-ПР, которые отличаются определяемым компонентом.
Газоанализаторы должны обеспечивать следующие выходные сигналы:
а. унифицированный аналоговый выходной сигнал (4-20 мА в диапазоне показаний);
б. цифровой сигнал по каналу связи RS-485 с компьютером;
в. замыкание контактов реле ("сухой контакт") при срабатывании на превышение 2-х программно-конфигурируемых пороговых уровней концентрации определяемого компонента - "Порог 1" (контакты 3-4 клеммника XS2), "Порог 2" (контакты 1-2 клеммника XS2).
г. замыкание контактов реле ("сухой контакт") (контакты 7-8 клеммника XS1) при неисправности газоанализатора.
Общий вид газоанализаторов представлен на рисунке 1 - 2.
Место и метод пломбирования от несанкционированного доступа представлены на рисунке 3.
Пример идентификационной таблички представлен на рисунке 4.
Нанесения знака поверки на газоанализатор не предусмотрено. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

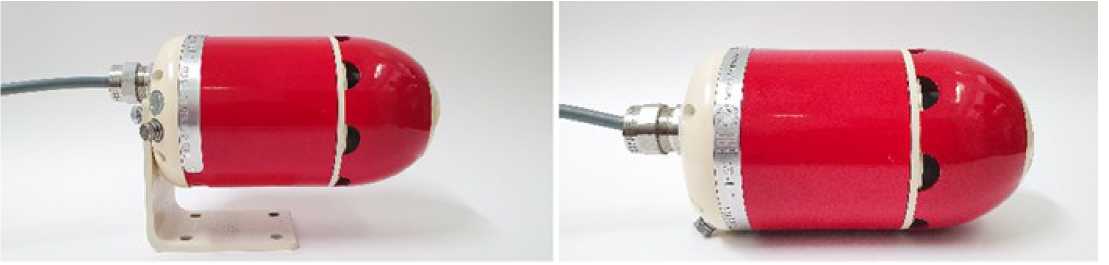

Рисунок 1 - Общий вид газоанализаторов «АЛМАЗ-СПЕКТР» с кронштейном
Рисунок 2 - Общий вид газоанализаторов «АЛМАЗ-СПЕКТР» без кронштейна

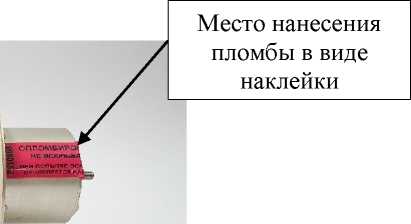

Рисунок 3 - Газоанализаторы «АЛМАЗ-СПЕКТР» с пломбой
Л 1 Exd mb pb] ПС Т4Gb 0 jpgg f||[ (^Алмаз-Спектр ^f®*o " о")
V__UII _____________Д____________СДЕЛАНО В РОССИИ J
Рисунок 4 - Общий вид идентификационной таблички и места нанесения знака утверждения типа для газоанализаторов «АЛМАЗ-СПЕКТР»
Программное обеспечениеГазоанализаторы имеют встроенное программное обеспечение (ПО). Встроенное ПО газоанализаторов разработано изготовителем газоанализаторов специально для решения задачи измерения концентрации горючих газов и обеспечивает выполнение следующих основных функций:
-
- передачу измерительной информации от первичного измерительного преобразователя (сенсора) газоанализаторов ко вторичному измерительному преобразователю (процессору обработки информации) газоанализаторов;
-
- обработку измерительной информации, поступающей от сенсора, в процессоре обработки информации газоанализатора;
- формирование аналоговых токовых выходных сигналов измерительной информации;
- отображение результатов измерений концентрации определяемого компонента (газа) в анализируемой газовой смеси на экране компьютера;
- самодиагностику аппаратной части анализаторов;
- выдачу трех дискретных релейных выходных сигналов состояния газоанализаторов ("Порог 1", "Порог 2", "Отказ") и отображение сообщений, соответствующих выходным сигналам состояния, на экране компьютера.
Встроенное ПО газоанализаторов реализует следующие расчетные алгоритмы:
- вычисление значений концентрации компонента (газа) в анализируемой газовой смеси;
- сравнение результатов измерений концентрации определяемого компонента (газа) в анализируемой газовой смеси с предварительно заданными пороговыми и максимально допустимым значениями концентрации этого компонента (газа).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Наименование характеристики |
Значение | |
|
Идентификационное наименование ПО |
СН4 |
С3Н8 |
|
Номер версии (идентификационный номер) ПО, не ниже |
00-01 |
00-02 |
|
Цифровой идентификатор ПО |
987654 |
641375 |
Метрологические и технические характеристики
Таблица 2 - Основные метрологические характеристики
|
Исполнение |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
абсолютная |
относительная | ||||
|
ГА-М |
Метан (СН4) |
от 0 до 100 % НКПР (от 0 до 4,4 % об.д.) |
от 0 до 50 % НКПР включ. (от 0 до 2,2 % об.д. включ.) |
±5 % НКПР (±0,22 % об.д.) |
- |
|
св. 50 до 100 % НКПР (св. 2,2 до 4,4 % об.д.) |
- |
±10 % | |||
|
ГА-ПР |
Пропан (C3H8) |
от 0 до 100 % НКПР (от 0 до 1,7 % об.д.) |
от 0 до 50 % НКПР включ. (от 0 до 0,85 % об.д. включ.) |
±5 % НКПР (±0,085 % об.д.) |
- |
|
св. 50 до 100 % НКПР (св. 0,85 до 1,7 % об.д.) |
- |
±10 % | |||
|
1) Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002; - время установления показаний по уровню T0,9 не более 20 секунд. | |||||
Таблица 3 -Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Пределы допускаемой дополнительной погрешности от температуры окружающей среды от нормальной на каждые 10°С, предела допускаемой основной погрешности |
изменения в долях от |
±0,1 |
|
Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды от нормальной на каждые 10 %, в долях от предела допускаемой основной погрешности |
±0,2 | |
|
Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения атмосферного давления от нормальной на каждые 10 кПа, в долях от предела допускаемой основной погрешности |
±0,5 | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (диаметр х ширина^ х длина), мм, не более: |
105x140x225 |
|
Масса1), кг, не более |
5 |
|
Рабочие условия эксплуатации: температура окружающей среды, °C
|
от -10 (-602)) до +65 от 20 до 80 от 84 до 107 |
|
Время прогрева, мин., не более |
10 |
|
Напряжение питания постоянного тока, В |
от 18 до 32 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Маркировка взрывозащиты |
1Ex d mb [ib] IIC T4 Gb |
|
Степень защиты по ГОСТ 14254-15: |
IP 65 |
|
Средняя наработка на отказ, ч, не менее |
35 000 |
|
Средний срок службы3), лет, не менее |
10 |
| |
наноситься на идентификационную табличку, закрепленную на газоанализаторе, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор «Алмаз-Спектр» |
- |
1 шт. |
|
Паспорт |
КДБВ.407729.022 ПС |
1 экз. |
|
Руководство по эксплуатации |
КДБВ.407729.022 РЭ |
1 экз. |
|
Переносной носитель информации с Руководством по эксплуатации и Программным обеспечением |
- |
1 шт. |
|
Комплект клеммников |
- |
1 шт. |
|
Кронштейн |
КДБВ.733151.001 |
1 шт. |
|
Комплект крепежа |
- |
1 шт. |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Насадка |
СКЯТ.441586.208 |
1 шт. |
|
Кабель для подключения ПК |
- |
1 шт. |
|
Тара* |
- |
1 комплект |
|
* - по заказу. |
Сведения о методиках (методах) измерений приведены в п. 2,5 документа «КДБВ.407729.022РЭ. Газоанализаторы «АЛМАЗ-СПЕКТР» Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам «АЛМАЗ-СПЕКТР»:Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ТУ 4215-028-07566348-2019 Газоанализаторы «Алмаз-Спектр». Технические условия.
ИзготовительАкционерное общество «Научно-производственное предприятие «Алмаз»
(АО «НПП «Алмаз») г. Саратов, ИНН 6453119615
Адрес: 410033, г. Саратов, ул. Панфилова, 1
Тел./Факс: +7 (452) 63-35-58, 48-00-39
Web сайт: http://www.almaz-rpe.ru
E-mail: almaz@overta.ru
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6
Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации
