В качестве чувствительного элемента в преобразователях используется кремниевый тензомодуль, отделенный от измеряемой среды разделительной мембраной и заполненный специальной жидкостью. Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое преобразуются в нормированный выходной сигнал постоянного тока или напряжения и/или цифровой сигнал в стандарте протокола HART (преобразователи SG-25.Smart, SG-25S.Smart), пропорциональный измеряемому давлению. Конструкция тензомодуля гарантирует устойчивость измерительного преобразователя к ударным воздействиям измеряемым давлением и от перегрузок. Электронная схема, обеспечивающая преобразование низкоуровневого сигнала от первичного преобразователя в унифицированный выходной сигнал 4-20 мА, 0-5 мА; 0-10 В, размещена в герметичном корпусе с уровнем защиты IP66 - IP 68.

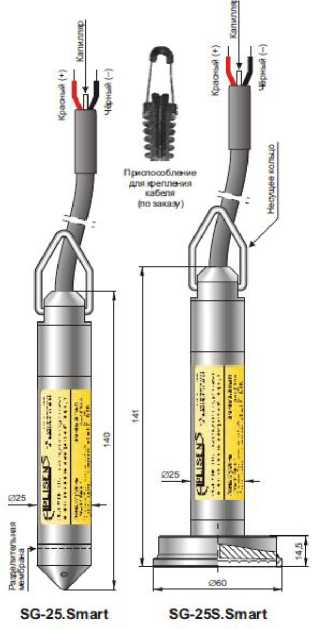

Для интеллектуальных преобразователей SG-25.Smart, SG-25S.Smart имеется возможность дистанционного считывания измеряемого давления, установки и контроля следующих параметров преобразователей:

• - единицы измерения давления;

• - диапазон измерений (включая «ноль» и «максимум»);

• - постоянная времени;

• - вид характеристики преобразования: линейная, корневая или обратная линейной;

• - отсчета измеряемой величины в виде значений давления, электрического тока в процентах от диапазона измерений;

• - обнуления выходного сигнала в рабочих условиях.

Для этой цели используются ручные HART коммуникаторы (например, КАР-03).

Преобразователи SG-25, SG-25S, SG-25.Smart, SG-25S.Smart, PC-28P, выпускаются как в общепромышленном, так и взрывозащищенном исполнении.

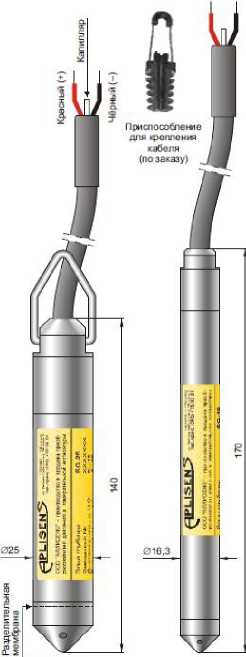

SG-25             SG-16

|

1

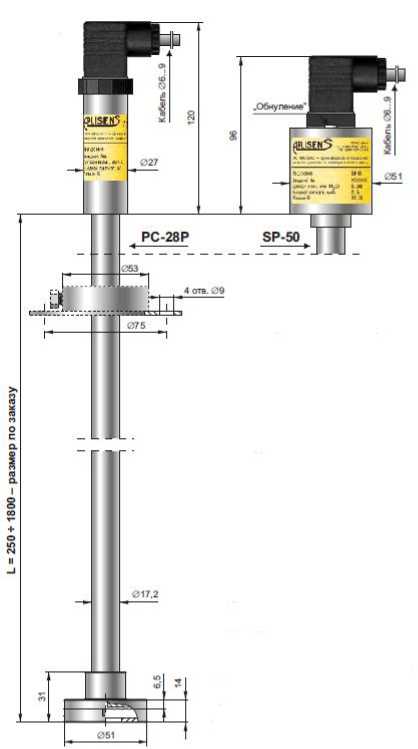

Преобразователи РС-28Р и SP-50

В комплект поставки входит:

• - преобразователь давления измерительный

• - паспорт

• - руководство по эксплуатации

• - дополнительные принадлежности по заказу

Пределы измерений, мм водного столба

(кПа)

Пределы допускаемой основной приведенной погрешности, % (в зависимости от модели, пределов измерения и настройки) Диапазон рабочих температур, °С

Дополнительная погрешность, вызванная изменением температуры среды измерения, % на 10°С               от ±0,08 до ±0,6

(в зависимости от модели, пределов измерения и настройки)

Выходной сигнал:

• - аналоговый токовый, мА:                                         от 4 до 20; от 0 до 20

• - аналоговый напряжение, В:                                                 от 0 до 10

• - цифровой (преобразователи SG-25Smart, SG-25S.Smart)                           HART

Напряжение питания постоянного тока, В         от 12 до 36; от 15 до 36; от 22 до 36

(в зависимости от модели) Габаритные размеры (диаметр; длина), мм, не более:

• - SG-16, SG-25, SG-25.Smart:                                                        0 25; 140

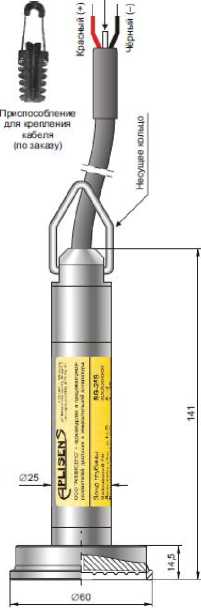

- SG-25S, SG-25S.Smart: - РС-28Р, SP-50

Масса не более, кг:
