Номер по Госреестру СИ: 65411-16
65411-16 Расходомеры электромагнитные
(РЕМ-1000)
Назначение средства измерений:
Расходомеры электромагнитные PEM-1000 предназначены для измерений объёма и объёмного расхода электропроводящих жидкостей.
Внешний вид.
Расходомеры электромагнитные
Рисунок № 1
Общие сведения
Дата публикации - 06.04.2023
Срок свидетельства - 19.10.2026
Номер записи - 156783
ID в реестре СИ - 379183
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РЕМ-1000-ALW, РЕМ-1000 DN200, РЕМ-1000 DN 200, РЕМ-1000 ALW, РЕМ-1000 (0...636м3/ч), РЕМ-1000, Расходомер электромагнитный, нет модификации, исполнение ALW, геррида, PEM1000ALW ДУ 32, PEM1000ALW DN40, PEM1000-ALW, PEM1000 ДУ 100, PEM-1000ALW, PEM-1000/ALW, PEM-1000 ALW ДУ 50, PEM-1000 ALW ДУ 100, PEM-1000,
Производитель
Изготовитель - Фирма "APLISENS S.A."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 339
Выдано извещений - 16
Кол-во периодических поверок - 85
Кол-во средств измерений - 229
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 14808 дн.
Приказы РСТ, где упоминается данный тип СИ
№727 от 2023.04.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№1611 от 2016.10.19 Об утверждении типов СИ (76 позиций)
№1755 от 2021.08.11 О внесении изменений в сведения в части продления срока действия
Наличие аналогов СИ: Расходомеры электромагнитные (РЕМ-1000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "APLISENS S.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
21026-12 03.02.2017 |
Преобразователи давления измерительные гидростатические, SG, PC-28P, SP-50 Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
3 года; 5 лет - для моделей, настроенных на верхний предел измерений, при корректировке нуля 1 раз в 6 месяцев |
|
37707-08 01.06.2013 |
Преобразователи термоэлектрические, CTU Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
37707-13 04.10.2018 |
Преобразователи термоэлектрические, CTU Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
1 год - для ТП с НСХ типа B, R, S; 2 года - для ТП с НСХ других типов |
|
37713-08 01.06.2013 |
Термометры сопротивления, CTR Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
1 год - класс А, 2 года - класс В, C |
|
37713-13 26.09.2018 |
Термопреобразователи сопротивления, CTR Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
1 год - класс А, 2 года - класс В, C |
|
39515-08 06.03.2029 |
Измерители-регуляторы, PMS Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
42796-09 01.01.2015 |
Преобразователи температуры, AT, LI, ATL, GI Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
42796-15 28.10.2029 |
Преобразователи температуры, серий AT, LI, ATL, GI Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
3 года |
|
48825-12 16.01.2017 |
Преобразователи давления измерительные, APC, APR, PC, PR Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
3 года; 5 лет - для моделей, настроенных на верхний предел измерений, при корректировке нуля 1 раз в 6 месяцев |
|
51742-12 20.11.2017 |
Датчики температуры, CTR-ALW, CTU-ALW Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
2 года |
|
59451-14 24.12.2019 |
Преобразователи давления, APC-2000/Q, APR-2000/Q, APR-2200/Q Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
5 лет |
|
65411-16 19.10.2026 |
Расходомеры электромагнитные, РЕМ-1000 Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
4 года |
|
66911-17 09.03.2027 |
Измерители двухпроводной линии, ALW-N Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
67276-17 14.04.2022 |
Преобразователи давления измерительные, APC, APR, PC, PR Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
67529-17 17.05.2022 |
Преобразователи давления измерительные гидростатические, SG, PC-28P, SP-50 Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
69199-17 16.11.2027 |
Манометры промышленные, MS-63, MS-100, MS-160 Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
|
69910-17 21.12.2022 |
Термопреобразователи сопротивления, CTR Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
2 года; 4 года - для ТС с диапазоном измерений в пределах -50…+300 °С (вкл.) |
|
69926-17 21.12.2027 |
Преобразователи термоэлектрические, CTU Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
2 года; 4 года - для ТП с НСХ типов К, J с верхним пределом диапазона измерений +600 °С, для ТП с НСХ типа N с верхним пределом диапазона измерений +800 °С; 1 год - для ТП с НСХ типов R, S, В с верхним пределом диапазона измерений св. +1100 °С |
|
72825-18 17.10.2023 |
Преобразователи температуры, CT-R, CT-U, CTR-ALW, CTU-ALW Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
77841-20 17.03.2025 |
Преобразователи температуры, CT Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Расходомеры электромагнитные (РЕМ-1000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ЭЛЕМЕР" (1491) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ОРОН" (RA.RU.312583) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ОРОН" (RA.RU.312583) | 13 | 5 | 3 | 0 | 8 | 5 | 3 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 43 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 119 | 93 | 26 | 0 | 119 | 93 | 26 | |||
| ООО "ВОДОМЕР" (RA.RU.312896) | 23 | 19 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "ЕМС" (RA.RU.314181) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 71 | 38 | 33 | 7 | 4 | 0 | 4 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 9 | 9 | 0 | 0 | 9 | 9 | 0 | |||
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (RA.RU.311956) | 1 | 1 | 0 | 1 | 1 | 1 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 8 | 0 | 8 | 7 | 8 | 0 | 8 | ||
| АО "ВЗЛЕТ" (RA.RU.312585) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 11 | 11 | 0 | 0 | 11 | 11 | 0 | |||
| ООО «Метроконтроль» (RA.RU.314002) | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ООО "МОССЧЁТЧИК" (RA.RU.314034) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 1 | 1 | 3 | 1 | 3 | 0 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры электромагнитные (РЕМ-1000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
16200 | 11786 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 11786 |
|
ФБУ УРАЛТЕСТ Свердловская область |
7726 | 11786 |
Программное обеспечение
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PEM1M CPU |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0500 |
|
Цифровой идентификатор ПО (контрольная сумма) |
9E-C9-5E-9D |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных
изменений расходомеров электромагнитных PEM-1000 - «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосят на маркировочную табличку и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным PEM-1000
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости
Техническая документация фирмы APLISENS SA., Польша
Поверка
Поверкаосуществляется по документу РТ-МП-3374-449-2016 «ГСИ. Расходомеры электромагнитные PEM-1000. Методика поверки», утверждённому ФБУ «Ростест - Москва» 01.08.2016 г.
Основное средство поверки:
- установка поверочная, пределы допускаемой относительной погрешности ±0,25 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма APLISENS SA., Польша
Адрес: 03-192 Warszawa, ul. Morelowa 7
Тел.: 022 814-0777; Факс: 022 814-0778
Заявитель
Общество с ограниченной ответственностью «АПЛИСЕНС» (ООО «АПЛИСЕНС») Адрес: 142450, Московская обл., Ногинский р-н, г. Старая Купавна, ул. Придорожная, д. 34
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест - Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
Тел.: +7 (495) 544 00 00; web: http://www.rostest.ru/; Е-mail: info@rostest.ru
Расходомеры электромагнитные PEM-1000 состоят из двух частей - преобразователя расхода и индикатора, которые могут быть жестко связаны единой механической конструкцией или разнесены на некоторое расстояние.
Принцип работы основан на законе электромагнитной индукции. При движении электропроводящей жидкости в магнитном поле, создаваемом преобразователем расхода, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения жидкости. ЭДС снимается с электродов преобразователя расхода и передается в индикатор, где происходит его преобразование в значение объёма и объёмного расхода, и формирование выходных сигналов: импульсный от 0,1 до 10 кГц, токовый от 4 до 20 мА. Так же предусмотрены протоколы передачи данных ModbusRTU / RS 485 и HART.
Расходомеры электромагнитные PEM-1000 выпускаются в следующих исполнениях:
-
- компактное ALW - индикатор установлен непосредственно на преобразователе расхода;
-
- раздельное NW - преобразователь расхода соединен кабелем с индикатором на расстоянии не более чем 50 м.
Внешний вид расходомеров электромагнитных PEM-1000 представлен на рисунке 1.
а) б)

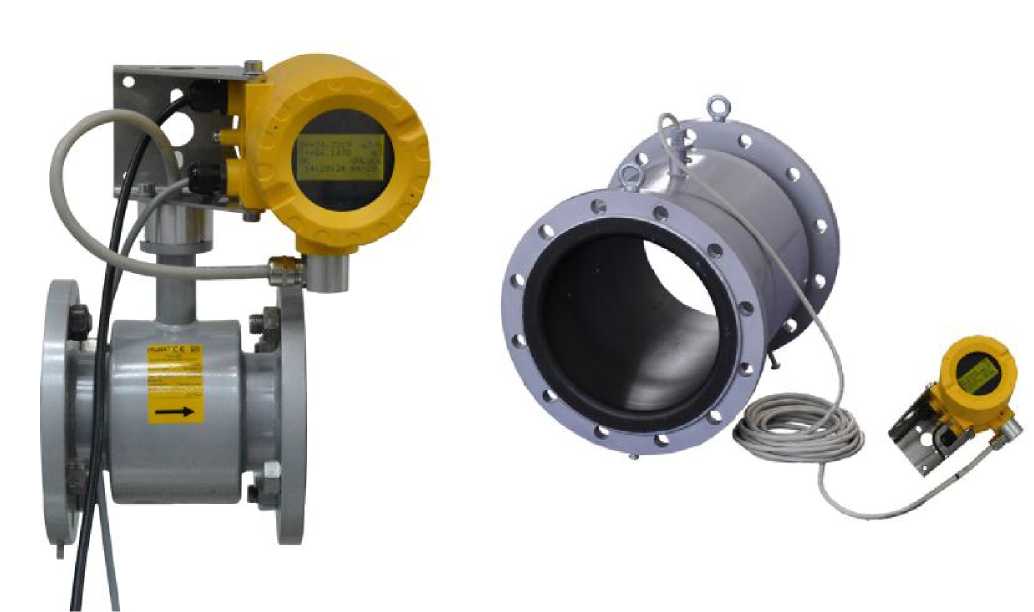

Рисунок 1 - Внешний вид расходомеров электромагнитных PEM-1000:
а) PEM-1000ALW, б) PEM-1000 NW
Пломбирование расходомеров электромагнитных PEM-1000 не предусмотрено.
Таблица 2 -
|
Наименование параметра |
Значение |
|
Номинальный диаметр, мм |
от 10 до 500 |
|
Диапазон скорости потока, м/с |
от 0,3 до 6 |
|
Диапазон измерений объемного расхода, м3/ч |
от 0,085 до 4241,147 |
|
Пределы допускаемой относительной погрешности измерений объёма (объёмного расхода), % |
±0,5 |
|
Максимальное давление измеряемой жидкости, МПа, не более |
1,6 (2,5 и 4,0 - по заказу) |
|
Диапазон температур измеряемой жидкости в зависимости от материала изоляции, °C |
резина: от -5 до +90 фторопласт: от -25 до +130 |
|
Напряжение электропитания, В |
переменное (от 90 до 260) В, 50 Гц постоянное (от 10 до 36) В |
|
Мощность потребления |
переменное напряжение 15 В^А постоянное напряжение 15 Вт - по заказу |
|
Условия эксплуатации:
|
от -20 до +60 до 80 |
|
Габаритные размеры, мм, не более:
|
600x750x755 213x163x218 |
|
Масса, кг, не более:
|
160 3 |
