Принцип действия ТП основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи преобразователя при разности температур между его рабочим и свободными концами.

ТП CTU состоят из первичного преобразователя температуры (термопары), помещенного в термометрическую вставку, защитной арматуры с различными видами технологических соединений и монтажных элементов, защитной головки или без неё - с удлинительными проводами или платформой с керамической клеммной колодкой (KZ) или без нее. Защитные головки изготавливаются из алюминиевого сплава или нержавеющей стали и отличаются друг от друга конструктивным исполнением. ТП без защитной головки кабельного типа (C) изготавливаются с силиконовым (Silicon), фторопластовым (ETFE) или полиуретановым (PU) кабелем. Для защиты кабеля может применяться фторопластовая оболочка.

Термометрическая вставка состоит из одного или двух чувствительных элементов (ЧЭ).

ТП имеют исполнения, различающиеся друг от друга типом и количеством ЧЭ, классом допуска и конструктивным исполнением. Структура обозначения ТП приведена ниже:

CTU / 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 11 / 12

где:

• 1- количество ЧЭ (1, 2); их тип HCX (R; S; B; J; T; E, N; K; L);

• 2- класс допуска ЧЭ: 1; 2; 3.

• 3- диаметр защитного корпуса, мм: 3; 4,5; 5; 6; 7; 8; 9; 10; 11; 15; 22; (толщина стенки для диаметра 22, мм: 2; 3,5);

• 4- материал защитного корпуса: AISI (304, 310, 316, 321), 10H2M, 15HM, корунд.

• 5- длина погружной части ТП, мм - L;

• 6- длина выносной части ТП, мм - S; либо длина кабеля м, - C и материал оболочки (Silicon, ETFE, PU).

• 7- процессные присоединения с ответной частью арматуры защитного корпуса:

• - резьбовые:

• - неподвижные гайка (FH), штуцер (MH);

• - подвижные гайка (FT), штуцер (MP);

• - быстро разъёмные:

• - CAMLOCK (Mil A-A-59326A, EN 14420-7, DIN 2828):

• - (А)- адаптер с внутренней резьбой,

• - (F) - адаптер с наружной резьбой,

• - (D) - адаптер кулачковый с внутренней резьбой;

• - Clamp;

- DIN ;

• - SMS;

• - DRD;

- Varivent;

- Level;

- фланцевые ( Т ):

- (ТР) - подвижный фланец,

- (ТН) - неподвижный фланец;

• 8 - Опционально: NA, B, DA, DAW, DAO, MA, PZ (тип головки), либо PM, PD (разъемное соединение).

• 9 - Опционально: KZ (колодка), ТП (LI, GI, AT, ATL и иных производителей) с указанием устанавливаемого количества и данных в соответствии с описанием их типа.

• 10 - Опционально Ex, Exd, (исполнение).

• 11 - Опционально Q (код дополнительной проверки качества).

• 12 - Код представительства производителя (RU).

ТП могут применяться в комплекте с измерительными преобразователями утвержденных типов, например, типа LI, GI, AT, ATL пр-ва фирмы APLISENS S.A. или иных изготовителей, встраивая их в защитную головку или располагая на платформе.

ТП могут изготавливаться в общепромышленном и взрывозащищенном исполнениях с видами взрывозащиты «искробезопасная цепь» и «взрывонепроницаемая оболочка».

Фотографии различных типов головок ТП, разъемных соединений, ТП кабельного типа, ТП в защитной оболочке, а также защитных корпусов ТП приведены на рисунках 1-20.

Типы головок применяемых для ТП CTU:

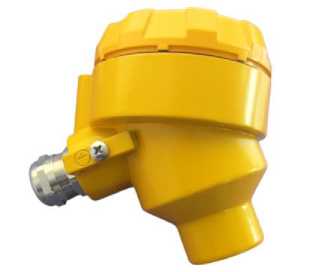

Рисунок 1 - Внешний вид тип NA. Степень защиты: IP65. Материал корпуса: алюминиевый сплав.

Рисунок 2 - Внешний вид тип В. Степень защиты IP54. Материал корпуса: алюминиевый сплав.

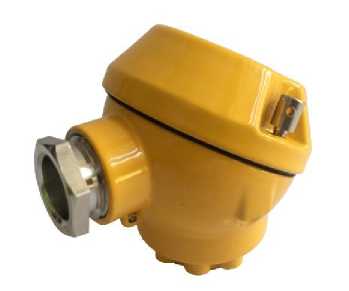

Рисунок 3 - Внешний вид тип DA. Степень защиты IP65. Материал корпуса: алюминиевый сплав.

Рисунок 4 - Внешний вид тип DAW. Степень защиты IP65. Материал корпуса: алюминиевый сплав.

Рисунок 5 - Внешний вид тип DAO. Степень защиты IP66. Материал корпуса: алюминиевый сплав.

Рисунок 6 - Внешний вид тип MA. Степень защиты IP54. Материал корпуса: алюминиевый сплав.

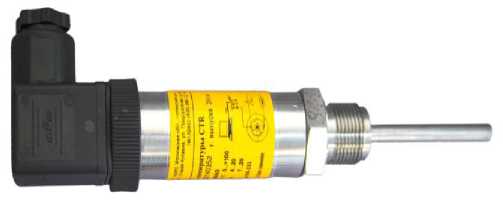

Рисунок 7 - Внешний вид тип PZ. Степень защиты IP65. Материал корпуса головки: нержавеющая никелированная сталь 304

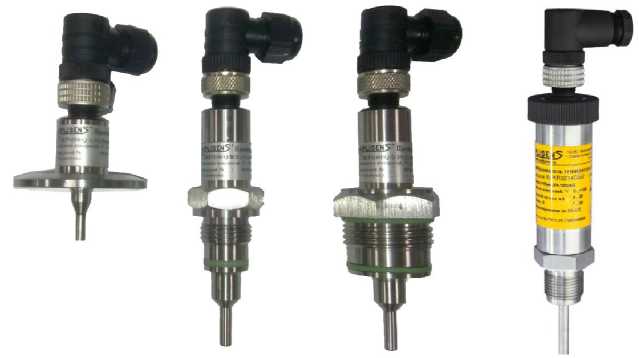

Типы разъёмных соединений, применяемых для ТП CTU:

Рисунок 8 - Внешний вид тип PM. Степень защиты IP67

Рисунок 9 - Внешний вид тип PD. Степень защиты IP65

Типы преобразователей термоэлектрических CTU кабельного типа (K):

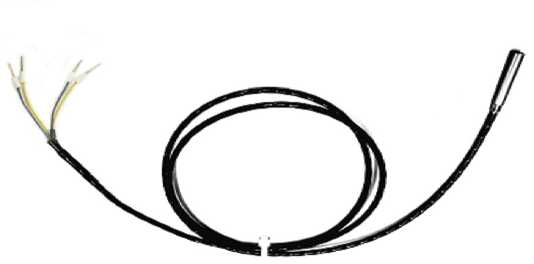

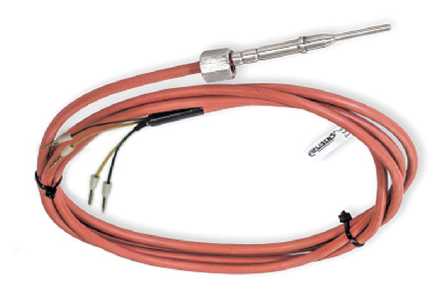

Рисунок 10 - Внешний вид типа с силиконовым (Silicon) кабелем. Степень защиты: IP68 (погружение не более 20м)

Рисунок 11 - Внешний вид типа с полиуретановым (PU) кабелем. Степень защиты IP67

Рисунок 12 - Внешний вид типа с фторопластовым (ETFE) экранированным кабелем. Степень защиты IP66

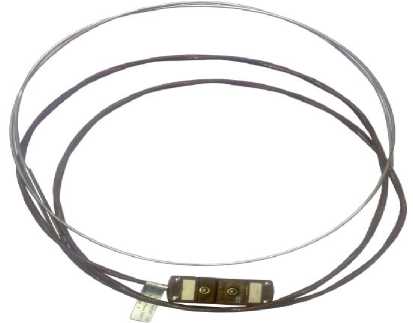

Рисунок 13 - Внешний вид типа в металлической оболочке (X). Степень защиты IP54

Типы ТП CTU в защитной оболочке:

Рисунок 14 - Внешний вид без защитной головки и платформы для использования с клеммной колодкой или измерительным преобразователем

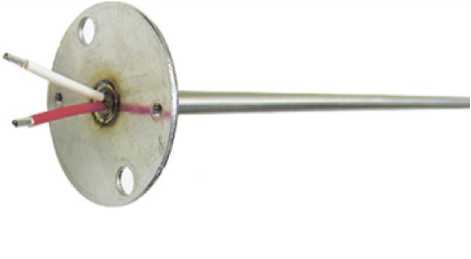

Рисунок 15 - Внешний вид с платформой для использования с клеммной колодкой или измерительным преобразователем

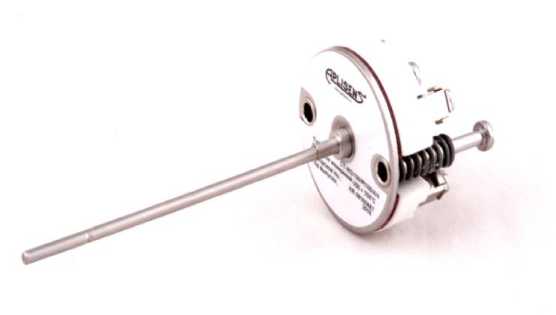

Рисунок 16 - Внешний вид с платформой и керамической клеммной колодкой (KZ)

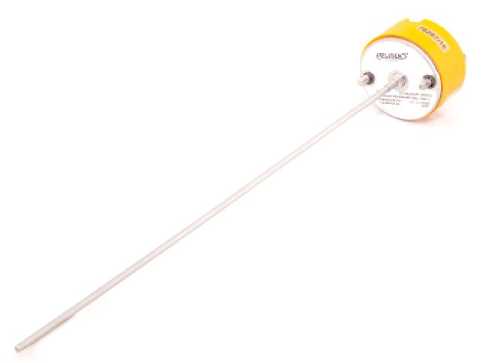

Рисунок 17 - Внешний вид с платформой и измерительным преобразователем

. у

Типы защитных корпусов ТП CTU:

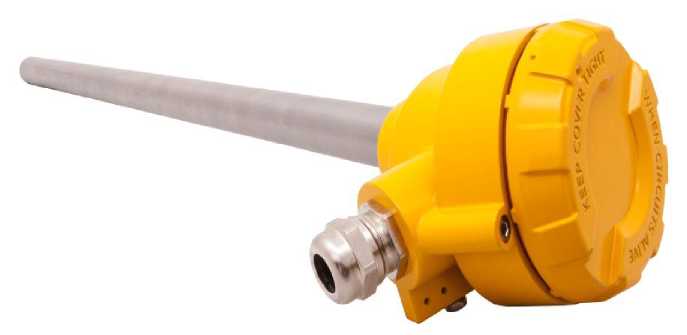

Рисунок 19 - Внешний вид ТП CTU с защитным корпусом из нержавеющей стали

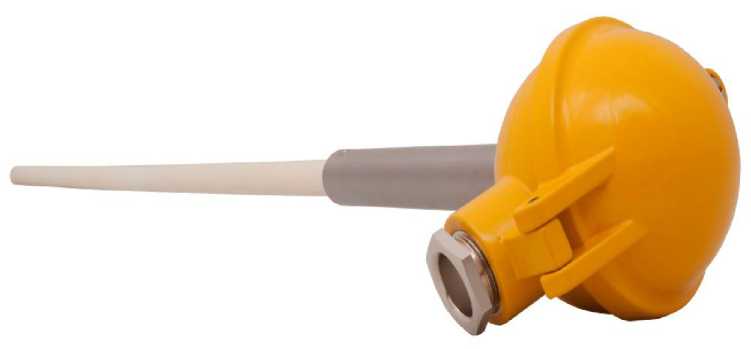

Рисунок 20 - Внешний вид ТП CTU с защитным корпусом из корунда

Пломбирование ТП не предусмотрено.

Программное обеспечение отсутствует.

Комплектность ТП приведена в таблице 2.

Таблица 2 - Комплектность средств измерений

Таблица 1 - термопреобразователей CTU
