Принцип действия преобразователей основан на упругой деформации чувствительного элемента. Чувствительный элемент представляет собой кремниевый тензомодуль, отделенный от измеряемой среды разделительной мембраной и заполненный специальной жидкостью. Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которые усиливаются и преобразуются в нормированный выходной сигнал постоянного тока или напряжения и/или цифровой сигнал в стандарте протоколов HART, RS-485 пропорциональный измеряемому давлению. Конструкция тензомодуля гарантирует устойчивость измерительного преобразователя к ударным воздействиям измеряемым давлением и от перегрузок. Электронная схема, обеспечивающая преобразование низкоуровневого сигнала от первичного преобразователя в унифицированный выходной сигнал, размещена в герметичном корпусе с уровнем защиты IP54 - IP68.

Преобразователи выпускаются как во взрывозащищенном, так и в общепромышленном исполнениях.

У преобразователей с цифровым выходным сигналом при помощи USB/HART или USB/RS-485 конвертера и программного обеспечения RAPORT имеется возможность дистанционного считывания измеряемого давления, а также установки и контроля следующих параметров:

• - единицы измерений давления;

• - диапазон измерений (включая «ноль» и «максимум»);

• - постоянная времени;

• - вид характеристики преобразования: линейная, корневая или обратная линейной;

• - отсчета измеряемой величины в виде значений давления, электрического тока в процентах от диапазона измерений;

• - обнуления выходного сигнала в рабочих условиях.

В зависимости от назначения, особенностей конструкции корпуса и набора функциональных возможностей, преобразователи серий SG, PC-28P, SP-50 имеют следующие модели:

• 1) серия SG: SG-16, SG-25, SG-25/С, SG-25.S, SG-25.Smart, SG-25.S.Smart;

• 2) серия PC-28P: PC-28P;

• 3) серия SP-50: SP-50.

Преобразователи SG-16, SG-25, SG-25.Smart предназначены для измерений гидростатического давления жидкостей, не имеющих механических примесей. Преобразователи SG-25/С, SG-25.S, SG-25.S.Smart предназначены для измерений гидростатического давления жидкостей, характеризующихся наличием загрязнений и механических примесей. Модели SG-25.Smart, SG-25.S.Smart имеют возможность перенастройки диапазона измерений. Преобразователи PC-28P, SP-50 предназначены для измерения гидростатического давления и вычисления уровня жидкостей в открытых резервуарах, топливных и накопительных баках, измерительных каналах.

Исполнение преобразователя SG-25.S.Smart/titan выполнено в корпусе из титана и предназначено для измерения гидростатического давления в агрессивных жидкостях.

Исполнения преобразователей SG-25.Smart/120 и SG-25.S.Smart/120 выполнены в корпусе с выносной электроникой и предназначены для измерений гидростатического давления горячих сред с температурой до плюс 120 °С.

Код заказа преобразователей серии SG:

SG-AAA / BBB / CC+CC / DD: DD / EEE - L = FFF м

где:

AAA - обозначение модели.

BBB - специальные конструктивные исполнения:

Ex - искробезопасное исполнение;

Safety - соответствие требованиям ГОСТ Р МЭК 61508-1-2012;

-10...70 °С - диапазон термокомпенсации от минус 10 до плюс 75 °С;

75 °С - для измерения сред с температурой до плюс 75 °С;

80 °С - для измерения сред с температурой до плюс 80 °С;

0  5 мА - выходной сигнал от 0 до 5 мА;

0  20 мА - выходной сигнал от 0 до 20 мА;

0  5 В - выходной сигнал от 0 до 5 В;

0  10 В - выходной сигнал от 0 до 10 В;

Hastelloy - материал смачиваемых частей штуцера - сплав Hastelloy С276;

Q... - дополнительная тренировка прибора для увеличения надежности;

Au - мембрана покрыта золотом.

CC+CC - основной диапазон измерений;

DD+DD - установленный диапазон измерений (при совпадении с основным может не указываться); EEE - тип кабеля;

FFF - длина кабеля в метрах (для кабелей в защитной оболочке дополнительно указывается длина защитной оболочки).

Код заказа преобразователей серии PC-28P:

РС-28Р / ААА / ВВ+ВВ / CC+CC / DDD / L = FFF м

где:

AAA - специальные конструктивные исполнения:

Ex - искробезопасное исполнение;

-10.70 °С - диапазон термокомпенсации от минус 10 до плюс 75 °С;

Q... - дополнительная тренировка прибора для увеличения надежности;

BB+BB - основной диапазон измерений;

CC+CC - установленный диапазон измерений (при совпадении с основным может не указываться); DDD - тип электрического присоединения: PD, PZ, PK.

FFF - длина трубы.

Код заказа преобразователей серии SP-50:

SP-50 / AA+AA / BBB / L = CCC м

где:

AA+AA - диапазон измерений;

BBB - тип выходного сигнала;

CCC - длина трубы.

Значения пределов допускаемой основной приведенной погрешности (см. табл.2) приведены на первой странице паспорта на преобразователь.

Фотографии общего вида преобразователей приведены на рисунках 1-6.

Рисунок 1 - Общий вид преобразователей     Рисунок 2 - Общий вид преобразователей

моделей SG-25 и SG-25.Smart                        моделей SG-16

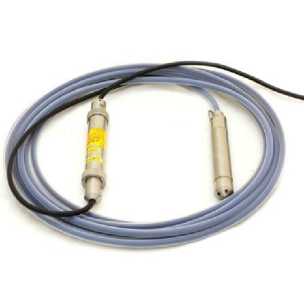

Рисунок 3 - Общий вид преобразователей моделей SG-25.S и SG-25.S.Smart

Рисунок 4 - Общий вид исполнения преобразователей SG-25.Smart/120

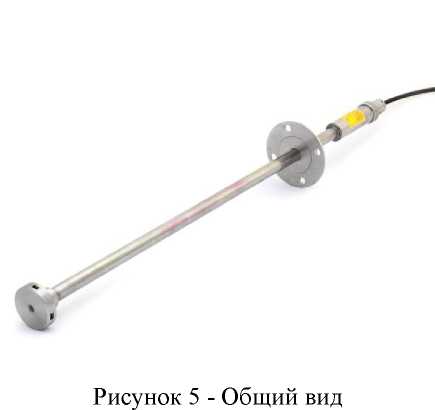

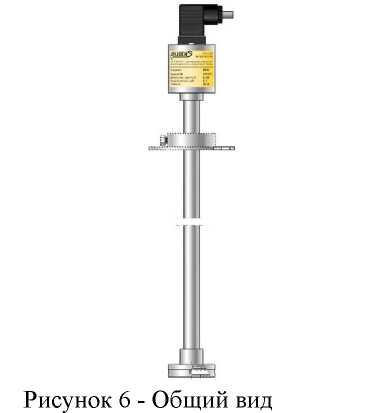

преобразователей серии PC-28P                преобразователей серии SP-50

Пломбирование преобразователей не предусмотрено.

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
