Принцип работы преобразователей основан на измерении и преобразовании сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических устройств и милливольтовых устройств постоянного тока в унифицированный выходной сигнал постоянного тока 4-20 мА, а также в цифровой сигнал для передачи по протоколу HART. Сигнал с подключенного термопреобразователя поступает на вход преобразователя, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока. Преобразователи серий LI, GI поддерживают сигнал HART-протокола, который накладывается на унифицированный аналоговый сигнал постоянного тока при помощи частотного модулятора.

Преобразователи температуры серий AT, LI, ATL, GI отличаются друг от друга по конструктивному исполнению, а также по техническим и метрологическим характеристикам.

Преобразователи температуры серии AT изготавливаются следующих исполнений: AT-2, ATX-2, отличающиеся друг от друга конструктивным исполнением и наличием взрывозащиты (исполнение ATX-2). Преобразователи конструктивно выполнены в цилиндрическом пластиковом корпусе с расположенными на нем клеммами для подключения входного сигнала, напряжения питания и клеммами для вывода выходного сигнала. Программирование преобразователей температуры серии AT осуществляется по интерфейсу RS-232.

Преобразователи температуры серии GI имеют исполнения: GI-22, GI-22-2, GIX-22-2 отличающиеся друг от друга конструктивным исполнением и наличием взрывозащиты (исполнение GIX-22-2). Преобразователи конструктивно выполнены в цилиндрическом пластиковом корпусе с расположенными на нем клеммами для подключения входного сигнала, напряжения питания и клеммами для вывода выходного сигнала. Программирование преобразователей температуры серии GI осуществляется по интерфейсу RS-232.

Преобразователи температуры серии LI имеют исполнения: LI-23, LI-24, LI-24G, LI-24GA, LI-24ALW отличающиеся друг от друга по конструктивному исполнению, по метрологическим и техническим характеристикам, а также наличием взрывозащиты (исполнения LI-24, LI-24ALW). Программирование преобразователей температуры исполнения LI-23 осуществляется по интерфейсу RS-232, исполнений LI-24, LI-24G, LI-24GA, LI-24ALW по протоколу HART.

Преобразователи температуры исполнений LI-23, LI-24 выполнены в корпусе из полистирола, внутри которого расположен электронный блок, включающий в себя аналогоцифровой преобразователь, цифро-аналоговый преобразователь, микропроцессор и вспомогательные цепи. На корпусе расположены клеммные блоки с винтовыми зажимами для подключения входного сигнала, напряжения питания и для вывода выходного сигнала, а также крепления для размещения преобразователя на DIN-рейке. Преобразователи имеют программируе-

мый дискретный релейный выход и оснащен светодиодами для сигнализации обрыва датчика и превышения порога, вмонтированными в лицевую панель.

Преобразователи температуры исполнения LI-24G, LI-24GA конструктивно выполнены в цилиндрическом пластиковом корпусе с расположенными на нем клеммами для подключения входного сигнала, напряжения питания и клеммами для вывода выходного сигнала.

Преобразователи температуры исполнения LI-24ALW конструктивно выполнены в цилиндрическом алюминиевом или стальном корпусе, и предназначены для монтажа в полевых условиях. Корпус состоит из двух винтовых крышек, одна из которых оснащена застекленным окошком и имеет два отверстия для кабельных вводов, а также клеммами заземления. Корпус разделен на две неравные части (камеры). В большей камере корпуса размещена основная электронная плата из поликарбоната с поворачивающимся дисплеем на угол ± 180 °С с шагом 90 °С, для визуализации сообщений об ошибках. Во второй камере находится плата коммутации из поликарбоната с размещенными на ней соединительными клеммами.

Преобразователи температуры серии ATL выполнены в корпусе из полистирола, внутри которого расположен электронный блок, включающий в себя аналого-цифровой преобразователь, цифро-аналоговый преобразователь, микропроцессор и вспомогательные цепи. На корпусе расположены клеммные блоки с винтовыми зажимами для подключения входного сигнала, напряжения питания и для вывода выходного сигнала, а также крепления для размещения преобразователя на DIN-рейке. Программирование преобразователей температуры серии ATL осуществляется по интерфейсу RS-232.

Фотографии общего вида преобразователей температуры серий AT, LI, ATL, GI приведены на рисунках 1-6.

Рис.1. Преобразователи температуры серий AT, GI, LI исполнений AT,

GI-22, GI-22-2, LI-24G, LI-24GA

Рис.2. Преобразователи температуры серий AT, GI исполнений ATX-2, GIX-22

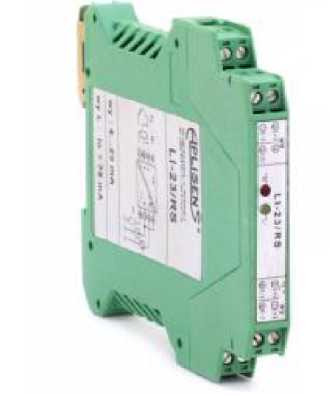

Рис.3. Преобразователи температуры серии LI исполнения LI-23

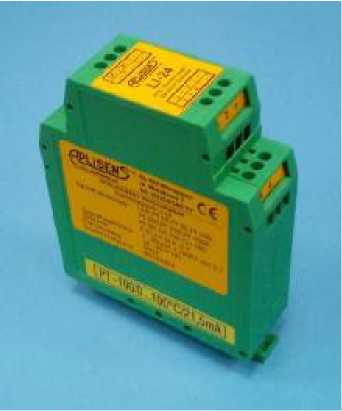

Рис.4. Преобразователи температуры серии LI исполнения LI-24

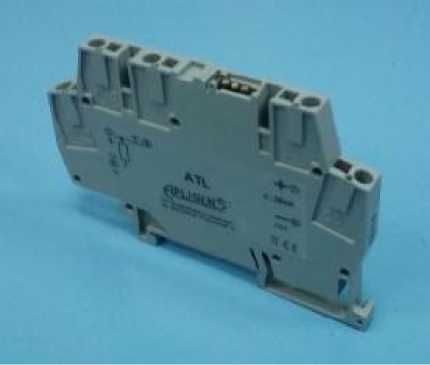

Рис.5. Преобразователи температуры серии ATL

Рис.6. Преобразователи температуры серии LI исполнения LI-24ALW

В комплект поставки входят :

• - Преобразователь - 1 шт.;

• - Паспорт - 1 экз.;

• - Руководство по эксплуатации (на русском языке) - 1 экз.;

• - Программное обеспечение на компакт-диске- 1 шт.;

• - Методика поверки - 1 экз.

Диапазон измерений, минимальный интервал измерений, пределы допускаемой основной и дополнительной погрешности от влияния

изменения температуры окружающей среды от нормальных условий (20±5) °С в зависимости от типа входного сигнала преобразователя приведены в таблицах 4-8.

Таблица 4

Примечания к таблице 4:

(*) Типы НСХ термопреобразователей сопротивления по ГОСТ 6651-2009 (МЭК 60751). (**) За основную и дополнительную погрешность берут большее из этих значений.

Таблица 5

Примечания к таблице 5:

(*) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно.

(**) За основную и дополнительную погрешность берут большее из этих значений.

Таблица 6

Примечания к таблице 6:

(*) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно.

(**) За основную и дополнительную погрешность берут большее из этих значений.

Таблица 7

Преобразователи серии LI исполнения LI-24

Примечания к таблице 7:

(*) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно.

(**) За основную и дополнительную погрешность берут большее из этих значений.

Таблица 8

Примечания к таблице 8:

(*) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно.

(**) Погрешность ИП с цифровым выходом равна погрешности АЦП;

Погрешность ИП с выходом 4:20 мА/HART равна сумме погрешности АЦП и ЦАП.

Выходной сигнал, мА:.....................................................................................................................4:20

Напряжение питания постоянного тока, В:.......................................................10 :36 (для серии GI,

серии LI исполнения LI-23);

8 : 28 (для серий AT, ATL) 14:50 (для исполнений LI-24, LI-24ALW) Сигнализация обрыва датчика:.................................................................................23 мА или 3,8 мА

Степень защиты от внешних воздействий по ГОСТ 14254-96 (МЭК 60529) (в зависимости от серии и исполнения):.................................................................................IP20, IP54, IP65, IP66, IP67

Масса, кг, не более:..........................................................................1,5 (для исполнения LI-24ALW)

0,15 (для остальных серий и исполнений) Габаритные размеры, не более, мм:........................................................043*21 (для серий AT, GI);

114,5*99*12,5 (для исполнения LI-23); 950 *800*280 (для исполнения LI-24); 101,5*132*140 (для исполнения LI-24ALW);

62* 91 * 8 (для серии ATL) Условия эксплуатации:

• - рабочая температура, °С...................................от минус 25 до плюс 80 (для серий ATL, LI

исполнения LI-23);

от минус 40 до плюс 85 (для серий GI, AT); от минус 40 до плюс 80 (для серии LI исполнения LI-24ALW);

от минус 40 до плюс 75 (для серии LI исполнения LI-24)

• - относительная влажность...............................................................................................до 98 %

Маркировки и виды взрывозащиты преобразователей температуры серий AT, LI, GI при-

ведены в таблице 9.

Таблица 9
