Номер по Госреестру СИ: 69910-17
69910-17 Термопреобразователи сопротивления
(CTR)
Назначение средства измерений:
Термопреобразователи сопротивления CTR (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитной арматуры ТС.

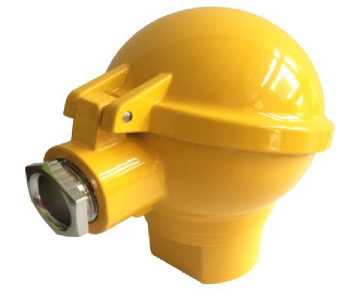

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 3
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 4
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 5
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 6
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 7
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 8
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 9
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 10
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления CTR
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
Техническая документация фирмы-изготовителя.
Заявитель
Общество с ограниченной ответственностью «АПЛИСЕНС» (ООО «АПЛИСЕНС»)Адрес: 142450, Московская обл., Ногинский район, г. Старая Купавна, ул. Придорожная, д. 34
ИНН 7716202508
Телефон: + 7 (495) 989-22-76
Факс: + 7 (495) 989-22-76 доб. 2
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия ТС основан на зависимости сопротивления тонкопленочного платинового, медного или никелевого термочувствительного элемента (ЧЭ) от температуры.
ТС CTR имеют исполнения различающиеся друг от друга типом и количеством ЧЭ, классом допуска, схемой соединения внутренних проводов с ЧЭ и конструктивным исполнением. Структурная схема обозначения ТС приведена ниже:
CTR / 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 11 / 12 / 13
где:
-
1- количество ЧЭ (1, 2); их тип: Pt 100; PtlOOO, Pt500, 50М, 100M, Cu50, Cu100, 100H, Ni1003;
-
2- класс допуска ЧЭ: A; B; C;
-
3- схема соединения внутренних проводов: 2, 3, 4 проводная.
-
4- диаметр защитного корпуса, мм: 3; 4,5; 5; 6; 7; 8; 9; 1O; 11; 15; 22; (толщина стенки для диаметра 22, мм: 2; 3,5;)
-
5- материал защитного корпуса: AISI (3O4, 31O, 316, 321), 1OH2M, 15HM.
-
6- длина погружной части ТС, мм - L;
-
7- длина выносной части ТС, мм - S либо длина кабеля м, - C и материал оболочки (Silicon, ETFE, PU).
-
8 - процессные присоединения с ответной частью арматуры защитного корпуса:
-
- резьбовые:
-
- неподвижные: гайка (FH), штуцер (MH);
-
- подвижные: гайка (FT), штуцер (MP);
-
- быстро разъёмные:
-
- CAMLOCK (Mil A-A-59326A, EN 1442O-7, DIN 2828):
-
- (А)- адаптер с внутренней резьбой,
-
- (F) - адаптер с наружной резьбой,
-
- (D) - адаптер кулачковый с внутренней резьбой);
-
- Clamp;
-
- Varivent;
-
- Level;
-
- фланцевые (Т):
-
- (ТР) - подвижный фланец,
-
- (ТН) - неподвижный фланец;
-
9 Опционально: NA, B, DA, DAW, DAO, MA, PZ (тип головки), либо PM, PD (разъемное соединение).
-
10 Опционально: KZ (колодка), ТП (LI, GI, AT, ATL и иных производителей) с указанием устанавливаемого количества и данных в соответствии с описанием их
типа.
-
11 Опционально Ex, Exd, Ec (исполнение).
-
12 Опционально Q (код дополнительной проверки качества).
-
13 Код представительства производителя (RU).
ТС CTR состоят из измерительной вставки с одним или двумя тонкопленочными или проволочными платиновыми, медными или никелевыми ЧЭ, защитной арматуры с различными видами технологических соединений и монтажных элементов (Далее по тексту - защитный корпус), защитной головки или без неё - с удлинительными проводами или платформой с керамической клеммной колодкой (KZ) или без нее. Защитные головки изготавливаются из алюминиевого сплава (AL) или нержавеющей стали (PZ) и отличаются друг от друга конструктивным исполнением. ТС без защитной головки кабельного типа (C) изготавливаются с силиконовым (Silicon), фторопластовым (ETFE) или полиуретановым (PU) кабелем. Для защиты кабеля может применяться фторопластовая оболочка.
ТС CTR могут применяться в комплекте с измерительными преобразователями типа LI, GI, AT, ATL пр-ва фирмы APLISENS S.A. или иных производителей (утвержденных типов), встраивая их в защитную головку или располагая на платформе.
ТС могут имеют двух-, трех- или четырехпроводную схему соединения внутренних проводов с ЧЭ.
ТС могут изготавливаться в общепромышленном и взрывозащищенном исполнениях с видами взрывозашиты «искробезопасная цепь» и «взрывонепроницаемая оболочка».
Фотографии различных типов головок ТС, разъемных соединений, ТС кабельного типа, ТС в защитной оболочке, а также защитных корпусов ТС приведены на рисунках 1-18.
Типы головок применяемых для ТС CTR:

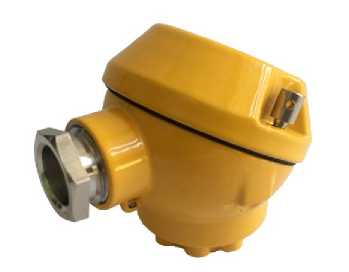

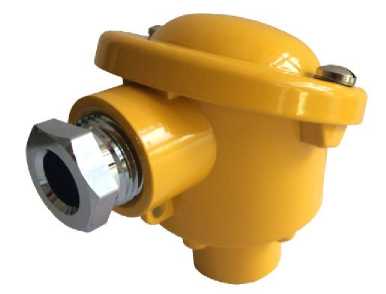

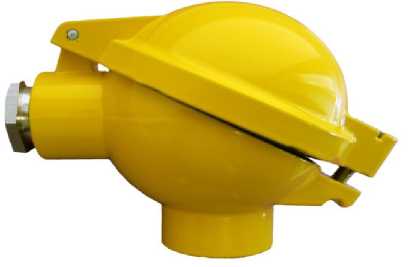

Рисунок 1 - Внешний вид тип - NA
Степень защиты: IP65. Материал корпуса алюминиевый сплав.
Рисунок 3 - Внешний вид тип - DA
Степень защиты IP65. Материал корпуса алюминиевый сплав.

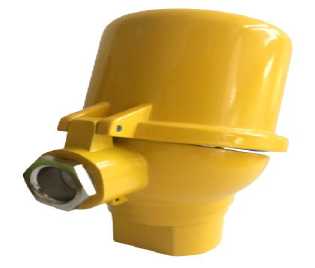

Рисунок 4 - Внешний вид тип - DAW
Степень защиты IP65. Материал корпуса алюминиевый сплав.

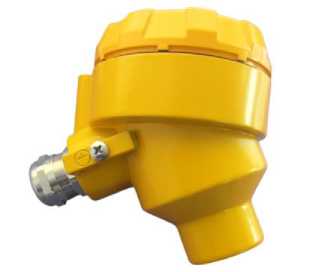

Рисунок 5 - Внешний вид тип - DAO
Степень защиты IP66. Материал корпуса алюминиевый сплав.
Рисунок 7 - Внешний вид тип PZ
Степень защиты IP65. Материал корпуса головки нержавеющая никелированная сталь 304.
Типы разъёмных соединений, применяемых для ТС CTR:

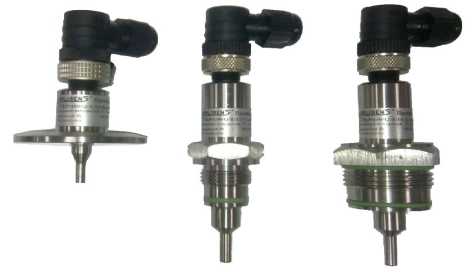

Рисунок 8 - Внешний вид тип PM. Степень защиты IP67

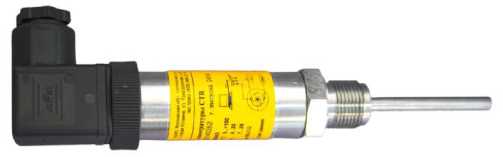

Рисунок 9 - Внешний вид тип PD. Степень защиты IP65

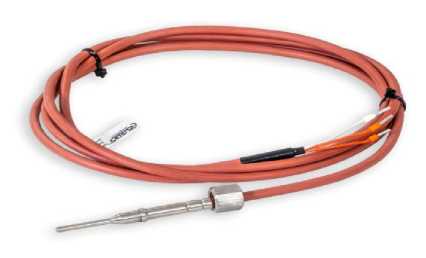

Типы ТС CTR кабельного типа (K):

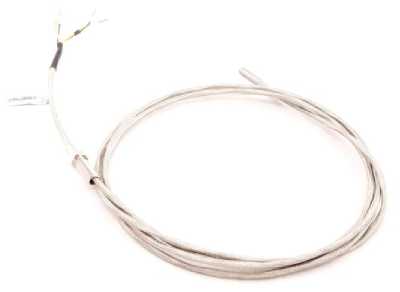

Рисунок 11 - Внешний вид с фторопластовым (ETFE) экранированным кабелем Степень защиты IP66

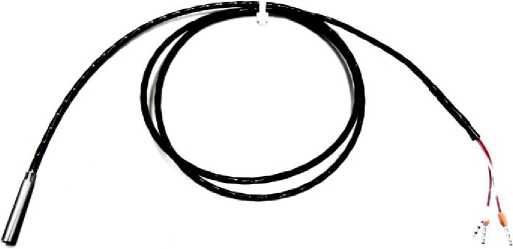

Рисунок 12 - Внешний вид с полиуретановым (PU) кабелем Степень защиты IP67

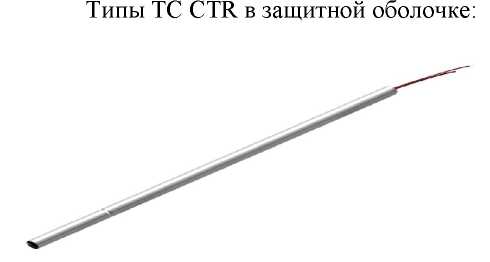

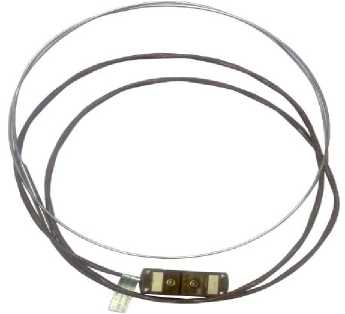

Рисунок 13 - Внешний вид в металлической оболочке (X). Степень защиты IP54

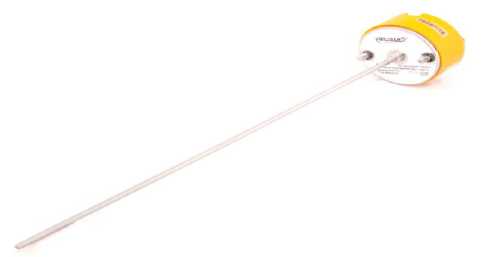

Рисунок 14 - Внешний вид без защитной головки и платформы для клеммной колодки или измерительного преобразователя

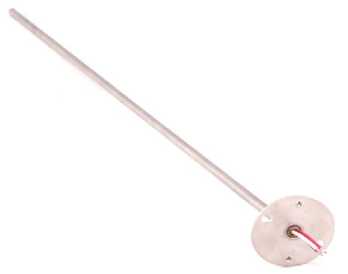

Рисунок 15 - Внешний вид с платформой для клеммной колодки или измерительного преобразователя

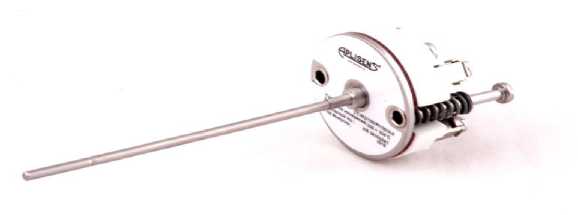

Рисунок 16 - Внешний вид с платформой и керамической клеммной колодкой (KZ)

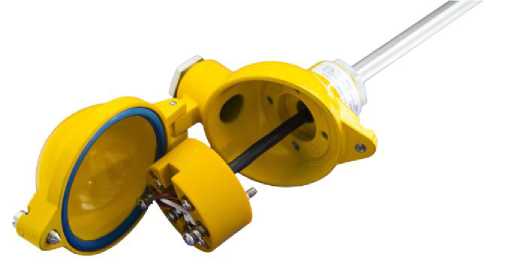

Рисунок 17 - Внешний вид с платформой и измерительным преобразователем
Тип бюджетного исполнения Ec
(без защитной оболочки чувствительного элемента):
Таблица 1 - термопреобразователей
сопротивления CTR
Наименование характеристики |
Значение | ||
Условное обозначение номинальной | |||
статической характеристики |
PtlOO, Pt5OO, PtlOOO, 50М, 100M, | ||
преобразования (НСХ) |
Cu50, CulOO 1OOH, NilOO | ||
по ГОСТ 6651-2009/МЭК 60571 | |||
Диапазон измерений температуры в |
PtlOO, Pt5OO, |
50М, lOOM, |
l00H NilOO |
зависимости от материала защитного |
PtlOOO |
Cu50, CulOO | |
корпуса (марки нержавеющей стали), °С - 304ss |
от -l96 до +66O |
от -l8O до +2OO |
от -6O до +l8O |
- 316L |
от -5O до +l8O |
от -50 до +l80 |
от -50 до +l80 |
Температурный коэффициент a , °С-1 |
0,00385 |
0,00428 |
0,006l7 |
Класс допуска |
А, В, С | ||
Допуск ТС, °С, |
для класса A: ± (O,l5+O,OO2-|^|) | ||
где Itl - абсолютное значение |
для класса B: ± (0,3+0,005-|Z|) | ||
температуры, °С, без учета знака |
для класса C: ± (0,6+0,0Ь|ф | ||
Электрическое сопротивление изоляции при температуре от +15 до +35 °С и |
lOO | ||
относительной влажности воздуха от 30 до 80 %, МОм, не менее | |||
Вынесение монтажной головки, мм, не более |
lOOO | ||
Длина кабеля, м, не более |
300 | ||
Длина защитного корпуса, мм |
от 20 до l2000 | ||
Диаметр защитной арматуры, мм |
от 3 до 22 | ||
Масса, кг, не более |
5 | ||
Рабочие условия эксплуатации: | |||
- диапазон температур окружающего воздуха в зависимости от конструктивного исполнения, °С: -относительная влажность воздуха, |
от -5O до +l5O(*) | ||
%, не более |
98 | ||
Средняя наработка на отказ, ч, не менее
|
7O OOO | ||
измерений от -196 до -50 °С (не включ.) и верхним пределом св. +300 °С |
4O OOO | ||
Средний срок службы, лет, не менее |
l0 | ||
Примечание: | |||
В таблице приведен максимально возможный диапазон температур, значение диапазона для конкретного исполнения определяется материалом оболочки ТС, кабеля, габаритными | |||
размерами, и приведено в паспорте на ТС. |
