Номер по Госреестру СИ: 77841-20
77841-20 Преобразователи температуры
(CT)
Назначение средства измерений:
Преобразователи температуры CT предназначены для измерений температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитного корпуса (арматуры) и защитной гильзы.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
CT
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО Аплисенс | Юридические лица | 16 | 16 | 1,00 |
| ООО "Аплисенс" | Юридические лица | 14 | 14 | 1,00 |
| АО "РАСПАДСКАЯ-КОКСОВАЯ" | Юридические лица | 4 | 4 | 1,00 |
| Юр. Лицо | Юридические лица | 3 | 3 | 1,00 |
| юридическое лицо | Юридические лица | 1 | 1 | 1,00 |
| ООО "РУСАГРО- САРАТОВ" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.


отсутствует.
Лист № 3 Всего листов 5осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термостаты переливные прецизионные ТПП -1 ( регистрационный номер в Федеральном информационном фонде 33744-07);
- термопреобразователи сопротивления 3 разряда по ГОСТ 8.558-2009;
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11);
- калибраторы температуры JOFRA серий ATC-R и RTC-R ( регистрационный номер в Федеральном информационном фонде 46576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится при первичной поверке в паспорт, при периодической поверке -на свидетельство о поверке.
Принцип действия преобразователей температуры СТ основан на зависимости сопротивления платинового, медного или никелевого термочувствительного элемента (далее -ЧЭ) от температуры.
Конструктивно преобразователи температуры СТ состоят из ЧЭ -термопреобразователя сопротивления, помещенного в измерительную вставку с выводом проводов на соединительную колодку, установленную внутри защитной головки или внутри защитного корпуса, закреплённого на кабеле, с выводом проводов для его подключения.
В измерительную вставку стержневого типа или в защитный корпус (гильзу) кабельного исполнения помещён один или два ЧЭ по 2-х, 3-х или 4-х проводной схеме подключения. В качестве ЧЭ применяются термопреобразователи сопротивления проволочного или тонкопленочного типа с номинальными статическими характеристиками (НСХ) преобразования по ГОСТ 6651-2009. Защитная головка может изготавливаться из алюминиевого сплава или нержавеющей стали с различными электрическими присоединениями. Преобразователи температуры СТ без защитной головки кабельного типа изготавливаются с силиконовым, фторопластовым, полиуретановым или другими кабелями. Для защиты кабеля может применяться армированная оболочка.
Преобразователи температуры СТ могут изготавливаться как в общепромышленном исполнении, так и во взрывозащищенном исполнении и обеспечивать степени защиты IP20; IP54; IP65; IP66, IP67, IP68.
Во взрывозащищенном исполнении преобразователи температуры СТ имеют обозначение CT/Ex ia для вида взрывозащиты «искробезопасная электрическая цепь» и CT/Ex d для вида взрывозащиты «взрывонепроницаемая оболочка» с соответствующей маркировкой.
|
СТ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
Рисунок 1 - Схема условных обозначений преобразователей температуры CT
Таблица . 1 - Расшифровка схемы условных обозначений преобразователей температуры CT
|
№ поля |
Описание |
Обозначение |
|
1 |
Тип |
СТ |
|
2 |
Исполнение |
Согласно РЭ |
|
3 |
Специальное исполнение | |
|
4 |
НСХ ЧЭ |
Согласно таблице 2 |
|
5 |
Класс допуска | |
|
6 |
Схема электрического присоединения ЧЭ |
Согласно РЭ |
|
7 |
Диаметр защитного корпуса (арматуры, чехла) ЧЭ | |
|
8 |
Длина монтажной (погружаемой) части | |
|
9 |
Длина наружной (выносной) части | |
|
10 |
Тип и размер монтажного присоединения | |
|
11 |
Материал защитного корпуса (арматуры, чехла) ЧЭ | |
|
12 |
Комплектация головки измерительного преобразователя |
Продолжение таблицы 1
|
13 |
Диапазон измеряемой температуры |
Согласно таблице 2 | |
|
14 |
Тип защитной гильзы |
Согласно РЭ | |
|
15 |
Производитель |
RU |
Россия |
|
PL |
Польша | ||

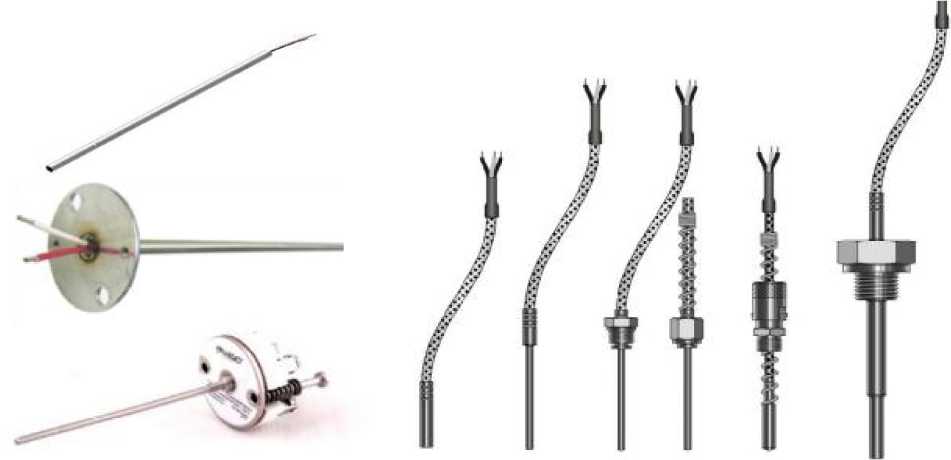

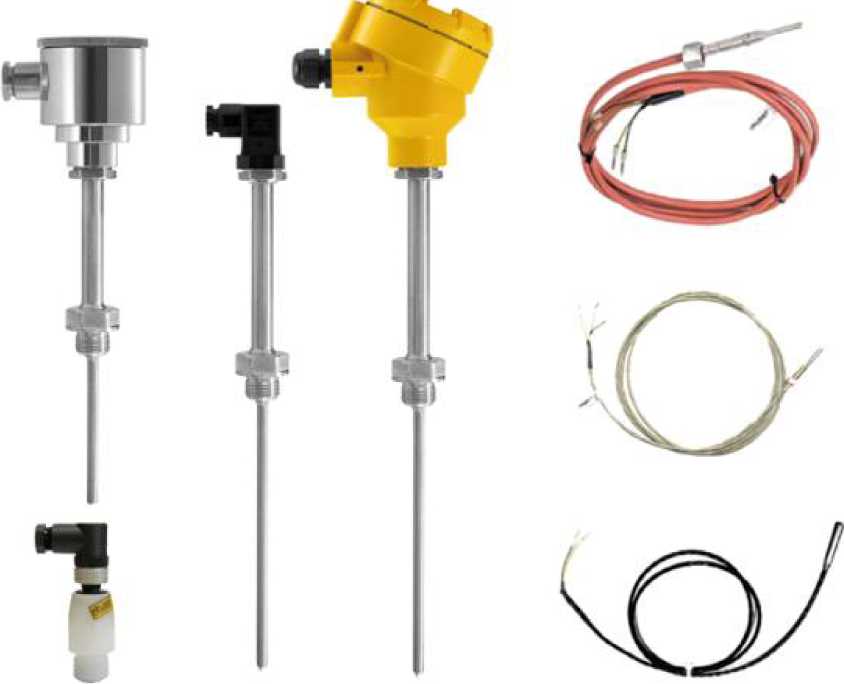

Рисунок 2 - Общий вид преобразователей температуры CT
Пломбирование преобразователей температуры CT не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -196 до +550* |
|
Классы допуска по ГОСТ 6651-2009 |
А, В, С |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С - класс А |
±(0,15+0,002-|t|) |
|
- класс В |
±(0,3+0,005-|t|) |
|
- класс С |
±(0,6+0,01-|t|) |
|
Примечание - *- конкретный диапазон измерений зависит от типа ЧЭ и указан на шильдике, | |
|
прикрепленном к защитной головке или корпусу преобразователя температуры СТ | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условное обозначение НСХ |
Pt 100; 2xPt 100; Pt 500; 2xPt 500; Pt 1000; 2xPt 1000; 100 П; 2x100 П; 500 П; 2x500 П; 1000 П; 2x1000 П; 50М; 100М |
|
Длина монтажной (погружаемой) части, мм |
от 15 до 20000 |
|
Диаметр монтажной (погружаемой) части без защитной гильзы, мм |
от 3 до 22 |
|
Номинальный измерительный ток, мА:
|
1,0 0,2 0,1 |
|
Минимальная глубина, мм, не менее
|
на всю длину монтажной части 120 |
|
Рабочие условия эксплуатации:
|
от - 40 до +80 от - 40 до +75 97 |
|
Степень защиты от влаги и пыли по ГОСТ 14254 -2015 |
IP20; IP54; IP65; IP66, IP67, IP68 |
|
Средняя наработка на отказ, ч, не менее |
150000 |
|
Средний срок службы, лет, не менее |
10 |
