Принцип действия основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран, находящихся внутри счетчика и образующих измерительные камеры. Движение мембран преобразуется во вращательное движение и передается с помощью магнитной муфты на механическое отсчетное устройство -сумматор барабанного типа. Первый роликовый барабан сумматора снабжен отражающей меткой, предназначенной для автоматического снятия показаний со счетчика с помощью оптических датчиков.

Конструктивно счетчики газа мембранные G4-RF1, G6-RF1, G10 представляют собой герметичный металлический корпус, изготовленный из листовой стали холодной штамповкой.   В корпус встроены непроницаемые для газа мембраны из резино-

полистироловой ткани, разделяющие счетчик на четыре камеры.

Механическое отсчетное устройство имеет следующие варианты исполнения:

• -  с вращающимся стрелочным указателем Cyble™, использующимся для генерации импульсов следующими бесконтактными коммуникационным модулями:

EverBlu Cyble - устройство стационарного беспроводного сбора данных; AnyQuest Cyble - устройство сбора данных по радиосвязи; Cyble Sensor - устройство импульсного выходного сигнала;

Cyble M-Bus - устройство проводной связи по протоколу M-Bus;

Cyble RF - устройство передачи информации по радиосвязи.

• -  с гнездом под низкочастотный (НЧ) датчик импульсов (геркон).

Счетчики (по заказу) оборудуются встроенным устройством термокомпенсации механического типа на основе биметаллического элемента (для приведения объема к стандартным условиям - только по температуре).

Счетчики выпускаются в различных вариантах исполнения, модели счетчиков G4-RF1 и G6-RF1 имеют варианты исполнения с функцией оплаты за газ по смарт-карте G4-RF1 iV PSC и G6-RF1 iV PSC соответственно. В их конструкции предусмотрен запорный клапан, который обеспечивает функционирование счетчика в режиме предоплаты за поставляемый газ.

Счетчики относятся к взрывозащищенному оборудованию. Уровень и вид взрывозащиты в зависимости от исполнения:

счетчики моделей G4-RF1, G6-RF1, G10:

• -  в варианте комплектации без НЧ датчика: II Gb c T4;

• -  в варианте комплектации НЧ датчиком: Ex ia IIC T4 Ga X; счетчики моделей G4-RF1 iV PSC и G6-RF1 iV PSC: 2 Ex ic IIA T3.

Счетчики могут комплектоваться следующими дополнительными устройствами:

• -  бесконтактным коммуникационным модулем: EverBlu Cyble, AnyQuest Cyble, Cyble Sensor, Cyble M-Bus, Cyble RF, обеспечивающим дистанционную передачу сигналов, количество которых пропорционально прошедшему объему газа, на регистрирующие электронные устройства с использованием технологии Cyble™;

- НЧ датчиком импульсов, монтируемым в гнездо отсчетного устройства, количество выходных сигналов которого пропорционально объему газа, прошедшего через счетчик. Датчики НЧ представляют собой герметичные контакты, замыкаемые магнитом, закрепленным в одной из шестеренок сумматора;

-  встроенной гильзой для датчика температуры, монтируемой в штуцер корпуса

счетчика и не сказывающейся на его погрешности измерений.

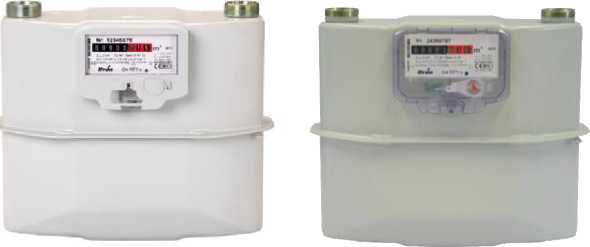

Счетчики газа не имеют ни встроенного, ни внешнего программного обеспечения. Внешний вид счетчиков газа мембранных G4-RF1, G6-RF1, G10 показан на рисунке 1.

G4-RF1, G6-RF1, G10

G4-RF1 iV PSC, G6-RF1 iV PSC

Рисунок 1

• 1 счетчик газа

• 2 паспорт

• 3 заглушка

• 4 комплект монтажных частей

• 5 индивидуальная упаковка

Основные метрологические и технические характеристики счетчиков представлены в таблице 1

Таблица 1

Условия эксплуатации: атмосферное давление, кПа                        от 84 до 106,7;

относительная влажность воздуха,%                   от 30 до 90.
