Принцип действия счетчиков заключается в преобразовании вращения роторов, движущихся за счет разности давлений на входе и выходе счетчика, во вращение оцифрованных роликовых барабанчиков отсчетного устройства, обеспечивающего регистрацию объема прошедшего газа как число оборотов с соответствующим коэффициентом. Вращение роторов передается на отсчетное устройство с помощью магнитной муфты.

Счетчики состоят из корпуса с измерительной камерой и двух роторов, взаимосвязанных синхронизирующей парой шестеренок, двух крышек, передаточного механизма с магнитной муфтой, механического отсчетного устройства с роликовым сумматором, датчиков импульсов, обеспечивающих дистанционную передачу сигналов, количество которых пропорционально прошедшему объему газа, на регистрирующие электронные устройства.

Корпус отсчетного устройства может поворачиваться на 350° для выбора удобного угла считывания показаний. Степень защиты корпуса отсчетного устройства - IP67 по ГОСТ 14254-96. Для автоматического снятия показаний со счетчиков с помощью оптических датчиков отсчетное устройство снабжено встроенным стробоскопическим диском и отражающей меткой, нанесенной на первый роликовый барабан сумматора. Кроме того, отсчетное устройство оснащено вращающимся стрелочным указателем, использующимся для генерации импульсов следующими бесконтактными коммуникационным модулями:

• -  CYBLE_SENSOR_ATEX - устройство импульсного выходного сигнала;

• -  Cyble M-Bus - устройство проводной связи по протоколу M-Bus;

• -  Cyble SC - устройство проводной последовательной связи;

• -  Cyble RF - устройство передачи информации по радиосвязи.

Для всех моделей отсчетное устройство счетчика оснащается следующими встроенными датчиками:

• -  двумя НЧ датчиками импульсов, количество выходных сигналов которых пропорционально объему газа, прошедшего через счетчик. Цена одного импульса зависит от Ду счетчика и указана в таблице 1;

• -  датчиком, регистрирующим несанкционированное воздействие магнитным полем (НВМП) на работу НЧ датчиков и обрыв НЧ кабеля от электронного корректора объема газа. Он может быть подключен к сигнализирующему устройству, которое может отслеживать подобные нештатные ситуации.

Датчики НЧ представляют собой герметичные контакты, замыкаемые магнитом, закрепленным в одной из шестеренок сумматора. Информация с датчиков об измеренном объеме газа может быть передана на:

• -  вход электронного корректора объема газа;

• -  вход интегратора (регистратора);

• -  электронный или электромеханический сумматор для дублирования показаний.

При специальном исполнении счетчиков корпус отсчетного устройства может быть изготовлен на удлиненном основании, предназначенным для увеличения расстояния между

Лист № 2 Всего листов 6 корпусом счетчика и его отсчетным устройством с целью обеспечения возможности снятия показаний при обрастании счетчика льдом в условиях низких температур.

Для отбора давления корпус счетчика оснащен заглушенными отверстиями для отбора давления, расположенными на входе и выходе счетчика.

С трубопроводом счетчик соединяется с помощью фланцев , счетчики с Ду 40 мм также могут иметь резьбовое присоединение. Присоединительные размеры счетчиков выпускаются под стандарты ISO PN и ANSI.

Счетчики относятся к взрывозащищенному оборудованию. Уровень и вид взрывозащиты в зависимости от исполнения:

- в варианте комплектации без датчика CYBLE_SENSOR_ATEX     0ExiaIICT6/T5X;

- в варианте комплектации датчиком CYBLE_SENSOR_ATEX      0ExiaIICT3X.

По специальному заказу счетчики комплектуются различными дополнительными устройствами:

• -  встроенными гильзами для датчиков температуры (максимально -  2 шт.),

монтируемыми в корпус на входе счетчика и не сказывающимися на его погрешности измерений;

• -  бесконтактным импульсным НЧ датчиком CYBLE_SENSOR_ATEX, обеспечивающим дистанционную передачу сигналов, количество которых пропорционально прошедшему объему газа, на регистрирующие электронные устройства;

• -  датчиком Cyble M-BUS, использующимся для подключения интерфейса для дистанционного считывания показаний по шине M-BUS;

• -  проводным датчиком Cyble SC последовательной связи;

• -  радиочастотным беспроводным бесконтактным импульсным датчиком Cyble RF;

• -  среднечастотным (СЧ) датчиком импульсов индуктивного типа, частота импульсов которых пропорциональна текущему расходу газа;

• -  высокочастотными (ВЧ) датчиками импульсов индуктивного типа (максимально - 3 шт.), частота импульсов которых пропорциональна текущему расходу газа;

• -  штуцером отбора давления типа Ermeto, установленным в заглушенное отверстие для отбора давления, расположенное на входе счетчика;

• -  сетчатым фильтром-прокладкой со степенью фильтрации 100 мкм для счетчиков с Ду от 25 мм до 150 мм;

• -  переходниками на фланец Ду 50 мм ISO PN10/16 или ANSI125, предназначенными для фланцевого подсоединения счетчиков с Ду 40 мм, имеющих резьбовое присоединение;

• -  штуцером типа PETE'S PLUG, включающим 2 самозакрывающихся клапана и позволяющим производить операцию долива масла без остановки счетчика при наличии давления в трубопроводе.

Счетчик не требует соблюдения прямых участков газопровода до и после счетчика для его нормального функционирования.

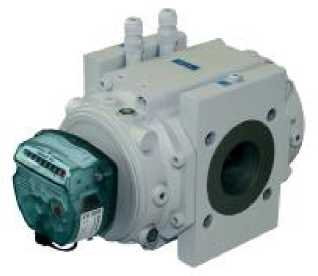

Счетчики газа не имеют ни встроенного, ни внешнего программного обеспечения. Внешний вид счетчиков газа ротационных DELTA показан на рисунке 1.

Рисунок 1

Счетчик газа ротационный DELTA (состав согласно паспорту) 1шт.

Паспорт

Руководство по эксплуатации

Комплект ЗИП (комплектация по заказу)

Пределы допускаемой относительной погрешности при измерении объема газа: для счетчиков в диапазоне измерений Qmin/Qmax £ 1:50 (1:20, 1:30, 1:50):

• -  в диапазоне Qmin < Q < 0,1Qmax               ± 2 %;

• -  в диапазоне 0,1Qmax < Q < Qmax               ± 1 %;

при специальном исполнении счетчиков пределы допускаемой относительной погрешности при измерении объема газа:

• -  в диапазоне Qmin < Q < 0,1Qmax               ± 1 %;

-       в диапазоне 0,1Qmax < Q < Qmax               ± 0,5 %;

для счетчиков в диапазоне измерений Qmin/Qmax > 1:50 (до 1:200):

• -  в диапазоне Qmin < Q < 0,05Qmax              ± 2 %;

• -  в диапазоне 0,05Qmax < Q < Qmax              ± 1 %;

при специальном исполнении счетчиков пределы допускаемой относительной погрешности при измерении объема газа:

• -  в диапазоне Qmin < Q < 0,05Qmax

• -  в диапазоне 0,05Qmax < Q < Qmax

Максимальное избыточное рабочее давление не более, МПа

Емкость отсчетного устройства, м³: от минус 30 до 60; от 84 до 106,7;

от 30 до 90. от минус 30 до 60.

от минус 40 до 70.

12,5.

20.

Счетчики поставляются с калибровкой в диапазоне измерений расходов Qmin/Qmax, выбираемому из следующего ряда типовых значений в зависимости от типоразмера, Ду и исполнения: 1:20, 1:30, 1:50, 1:65, 1:80, 1:100, 1:130, 1:160, 1:200.

Остальные технические характеристики счетчиков приведены в таблицах 1-5.

Технические характеристики счетчиков Ду 40 мм (материал корпуса: алюминий)

Максимальное избыточное рабочее давление: 1,6 МПа

Тип присоединения: резьбовое G 1 Ц” (BSP) или K 1 Ц” (NPT)

Таблица 1

Лист № 4 Всего листов 6 Технические характеристики счетчиков Ду от (25 до 50) мм

(материал корпуса: алюминий)

Максимальное избыточное рабочее давление: 1,6 МПа (по специальному заказу: 1,93 МПа) Тип присоединения: фланцевое ISO PN10/16/20 и ANSI125-ANSI150

Таблица 2

Технические характеристики счетчиков Ду от (50 до 100) мм (материал корпуса: алюминий)

Максимальное избыточное рабочее давление: 1,6 МПа (по специальному заказу: 1,93 МПа) Тип присоединения: фланцевое ISO PN10/16/20 и ANSI125-ANSI150

Таблица 3

Технические характеристики счетчиков Ду от (50 до 150) мм (материал корпуса: чугун GGG40.3)

Максимальное избыточное рабочее давление: 1,6 МПа (по специальному заказу: 1,93 МПа) Тип присоединения: фланцевое ISO PN10/16/20 и ANSI150

Таблица 4

Технические характеристики счетчиков Ду 50 мм

(материал корпуса: сталь)

Максимальное избыточное рабочее давление: 10,12 МПа

Тип присоединения: фланцевое ISO PN10/16/20/25/40/50/110 и ANSI150-ANSI300-ANSI600.

Таблица 5

Примечания: (1) - в таблицах 1-5 указаны значения расхода газа при рабочих условиях (в газопроводе);

(2) - в таблицах 1-5 указаны значения потерь давления (Dpo) при следующих условиях: через счетчик протекает природный газ с плотностью 0,67 кг/м³ при стандартных условиях (20 °C, 1013,25 гПа), с расходом Qmax.
