Номер по Госреестру СИ: 13839-19
13839-19 Счетчики газа ротационные
(Delta)
Назначение средства измерений:
Счетчики газа ротационные Delta (далее - счетчики) предназначены для измерений объема природного и других неагрессивных газов и в специальном исполнении - водорода.
Внешний вид.
Счетчики газа ротационные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на шильдик отсчетного устройства счетчика, на титульный лист паспорта и руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе и в ГОСТ Р 8.740-2011 «ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа ротационным Delta
Приказ Росстандарта от 29.12.2018 № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 2550-0338-2019 «ГСИ. Счетчики газа ротационные Delta. Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 28.02.2019 г.
Основные средства поверки:
рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 29.12.2018 г. № 2825, с диапазоном измерений не менее чем у поверяемого счетчика, пределы допускаемой погрешности не более ±0,3 %
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт счетчика и на винты крепления крышки отсчетного устройства счетчика.
Изготовитель
Фирма «Itron GmbH», Германия
Адрес: Hardeckstr. 2; D-76185 Karlsruhe, Germany
Телефон: +49 721 5981 0
Web-сайт: www.itron.com/de
Заявитель
Общество с ограниченной ответственностью «Айтрон»
ООО «Айтрон»
ИНН 7709425246
Адрес: 109147, г. Москва, ул. Воронцовская, д.17, Телефон: +7 (495) 935-76-26, факс: +7 (495) 935-76-40
Web-сайт: www.itronrussia.ru
E-mail: inforussia@itron.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия счетчиков заключается в преобразовании вращения роторов, движущихся за счет разности давлений на входе и выходе счетчика, во вращение оцифрованных роликовых барабанчиков отсчетного устройства, обеспечивающего регистрацию объема прошедшего газа как число оборотов с соответствующим коэффициентом. Вращение роторов передается на отсчетное устройство с помощью магнитной муфты.
Счетчики состоят из корпуса с измерительной камерой и двух роторов, взаимосвязанных синхронизирующей парой шестеренок, двух крышек, передаточного механизма с магнитной муфтой, механического отсчетного устройства с роликовым сумматором, датчиков импульсов, обеспечивающих дистанционную передачу сигналов, количество которых пропорционально прошедшему объему газа, на регистрирующие электронные устройства.
Корпус отсчетного устройства может поворачиваться на 358° для выбора удобного угла считывания показаний. Степень защиты корпуса отсчетного устройства - IP67 по ГОСТ 142542015. Для автоматического снятия показаний со счетчиков с помощью оптических датчиков отсчетное устройство снабжено встроенным стробоскопическим диском и отражающей меткой, нанесенной на первый роликовый барабан сумматора. Кроме того, отсчетное устройство оснащено вращающимся стрелочным указателем, использующимся для генерации импульсов следующими бесконтактными коммуникационным модулями:
-
- CYBLE_SENSOR_ATEX - устройство импульсного выходного сигнала;
-
- Cyble M-Bus - устройство проводной связи по протоколу M-Bus;
-
- Cyble SC - устройство проводной последовательной связи;
-
- Cyble RF (AnyQuest Cyble Enhanced, EverBlu Cyble Enhanced, AnyQuest Cyble Enhanced HT, EverBlu Cyble Enhanced HT, wM-Bus Cyble OMS) - устройство передачи информации по радиосвязи.
Для всех моделей отсчетное устройство счетчика оснащается следующими встроенными датчиками:
-
- двумя НЧ датчиками импульсов, количество выходных сигналов которых пропорционально объему газа, прошедшего через счетчик;
-
- датчиком, регистрирующим несанкционированное воздействие магнитным полем (НВМП) на работу НЧ датчиков и обрыв НЧ кабеля от электронного корректора объема газа. Он может быть подключен к сигнализирующему устройству, которое может отслеживать подобные нештатные ситуации.
Датчики НЧ представляют собой герметичные контакты, замыкаемые магнитом, закрепленным в одной из шестеренок сумматора. Информация с датчиков об измеренном объеме газа может быть передана на:
-
- вход электронного корректора объема газа;
-
- вход интегратора (регистратора);
-
- электронный или электромеханический сумматор для дублирования показаний.
При специальном исполнении счетчиков корпус отсчетного устройства может быть изготовлен на удлиненном основании, предназначенным для увеличения расстояния между корпусом счетчика и его отсчетным устройством с целью обеспечения возможности снятия показаний при обрастании счетчика льдом в условиях низких температур.
Для отбора давления корпус счетчика оснащен заглушенными отверстиями для отбора давления, расположенными на входе и выходе счетчика.
Для измерений температуры газа счетчик оснащается встроенными гильзами для датчиков температуры (максимально - 2 шт.), монтируемыми в корпус счетчика.
С трубопроводом счетчик соединяется с помощью фланцев, счетчики с Ду 40 мм также могут иметь резьбовое присоединение. Присоединительные размеры счетчиков выпускаются под стандарты ISO PN и Class / ANSI.
Материал корпуса счетчика газа (в зависимости от модификации): алюминий, чугун GGG40.3, сталь.
Счетчик не требует соблюдения прямых участков газопровода до и после счетчика для его нормального функционирования.

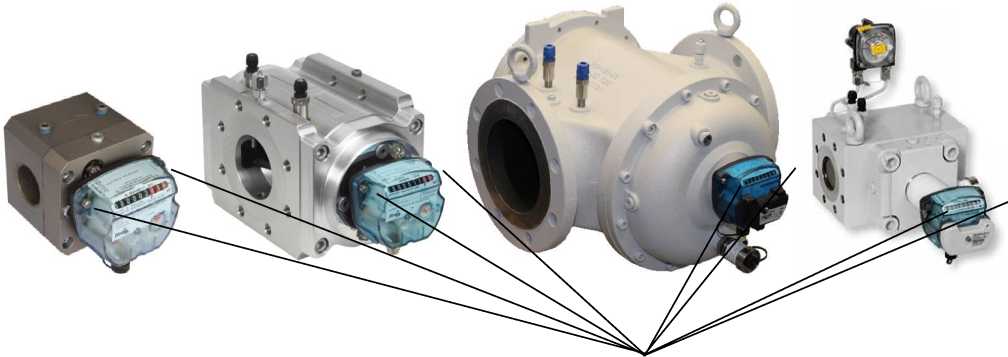

Общий вид счетчиков газа ротационных Delta и мест пломбирования показан на рисунках 1 и 2.
Рисунок 1 - Общий вид счетчиков газа ротационных Delta и мест пломбирования
Е1д*п1-Нг 123456 2010
Рисунок 2- Места пломбирования счетчиков газа ротационных Delta Знак поверки наносится на винты крепления крышки отсчетного устройства счетчика.
Таблица 4 - Комплектность счетчиков газа ротационных Delta
Наименование |
Обозначение |
Количество, шт. |
Счетчик газа ротационный (вариант исполнения в соответствии с заказом) |
Delta |
1 шт. |
Градуированная емкость с маслом |
- |
1 шт. |
Встроенная гильза для датчиков температуры |
- |
2 шт. (комплектация по заказу) |
Бесконтактный коммуникационный модуль |
CYBLE |
(комплектация по заказу) |
Среднечастотный датчик импульсов |
- |
(комплектация по заказу) |
Высокочастотный датчик импульсов |
- |
(комплектация по заказу) |
Штуцер отбора давления |
Ermeto |
(комплектация по заказу) |
Наименование |
Обозначение |
Количество, шт. |
Дополнительный сетчатый фильтр-прокладка со степенью фильтрации 100 мкм |
- |
(комплектация по заказу) |
Штуцер долива масла без остановки счетчика |
PETE'S PLUG |
(комплектация по заказу) |
Индивидуальная упаковка |
- |
1 шт. |
Методика поверки |
МП 2550-0338-2019 |
1 экэ. |
Руководство по эксплуатации |
- |
1 экэ. |
Паспорт |
- |
1 экэ. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Типоразмер счетчика 1) |
от G10 до G650 |
Максимальный расход Qmax, м3/ч 1)1 |
от 16 до 1000 |
Динамический диапазон Qmin/Qmax Х) |
от 1:20 до 1:250 |
Пределы допускаемой относительной погрешности счетчиков при измерении объема газа, %:
где:
|
±2,0 (±1,0) 22)) ±1,0 (±0,5) 2) |
Емкость индикаторного устройства при измерении объема газа в рабочих условиях, м3 1):
|
999999,999 9999999,99 99999999,9 |
Циклический объем, дм3, не менее 1) |
от 0,19 до 5,4 |
Порог чувствительности, дм3/ч, не более 1) |
от 25 до 400 |
Примечания:
|
Таблица 2 - Диапазоны измерений счетчиков (в зависимости от типоразмера)
Материал корпуса |
Типо-разме р |
DN |
Qmax (1) 3/ м /ч |
Динамический диапазон Qmin/Qmax | |
Стандартное исполнение |
Исполнение по заказу | ||||
1 |
2 |
3 |
4 |
5 |
6 |
Алюминий |
G10 |
40 |
16 |
от 1:20 до 1:200 |
от 1:20 до 1:130 |
G16 |
40 |
25 | |||
G25 |
40 |
40 | |||
G40 |
40 |
65 | |||
G10 |
25 |
16 |
от 1:20 до 1:50 |
1:20 | |
40 | |||||
50 | |||||
G16 |
25 |
25 |
от 1:20 до 1:100 |
от 1:20 до 1:65 | |
40 | |||||
50 | |||||
G25 |
40 |
40 |
от 1:20 до 1:160 |
от 1:20 до 1:100 | |
50 | |||||
G40 |
40 |
65 |
от 1:20 до 1:200 |
от 1:20 до 1:130 | |
50 | |||||
G65 |
50 |
100 |
от 1:20 до 1:250 |
от 1:20 до 1:80 | |
80 | |||||
G100 |
50 |
160 |
от 1:20 до 1:250 |
от 1:20 до 1:130 | |
80 | |||||
G160 |
80 |
250 |
от 1:20 до 1:250 |
от 1:20 до 1:100 | |
80 | |||||
G250 |
80 |
400 |
от 1:20 до 1:250 |
от 1:20 до 1:65 | |
100 | |||||
100 | |||||
G400 |
100 |
650 |
от 1:20 до 1:160 |
от 1:20 до 1:50 | |
Чугун |
G16 |
50 |
25 |
от 1:20 до 1:50 |
1:20 |
50 | |||||
G25 |
50 |
40 |
от 1:20 до 1:100 |
от 1:20 до 1:30 | |
50 | |||||
G40 |
50 |
65 |
от 1:20 до 1:160 |
от 1:20 до 1:50 | |
50 | |||||
G65 |
50 |
100 |
от 1:20 до 1:250 |
от 1:20 до 1:80 | |
50 | |||||
80 | |||||
80 | |||||
80 | |||||
G100 |
50 |
160 |
от 1:20 до 1:250 |
от 1:20 до 1:100 | |
80 | |||||
80 | |||||
80 | |||||
100 | |||||
G160 |
80 |
250 |
от 1:20 до 1:250 |
от 1:20 до 1:100 | |
80 | |||||
100 | |||||
100 | |||||
G250 |
100 |
400 |
от 1:20 до 1:250 |
от 1:20 до 1:65 | |
150 | |||||
G400 |
100 |
650 |
от 1:20 до 1:160 |
от 1:20 до 1:80 | |
150 | |||||
G650 |
150 |
1000 |
от 1:20 до 1:200 |
от 1:20 до 1:100 |
1 |
2 |
3 |
4 |
5 |
6 |
Сталь |
G16 |
50 |
25 |
от 1:20 до 1:30 |
1:20 |
G25 |
50 |
40 |
от 1:20 до 1:65 |
от 1:20 до 1:30 | |
G40 |
50 |
65 |
от 1:20 до 1:100 |
от 1:20 до 1:50 | |
G65 |
50 |
100 |
от 1:20 до 1:160 |
от 1:20 до 1:80 | |
G100 |
50 |
160 |
от 1:20 до 1:200 |
от 1:20 до 1:130 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Наибольшее избыточное рабочее давление, МПа 1) |
от 1,0 до 10,12 |
Потеря давления при 0max, Па, не более 2) |
от 6 до 396 |
Номинальный диаметр (Ду) 1) |
от 25 до 150 |
Габаритные размеры, мм, не более 1): - высота |
от 126 до 365 |
- ширина |
от 121 до 450 |
- глубина |
от 172 до 615 |
Масса, кг, не более 1) |
от 4 до 120 |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -30 до 60 |
- температура измеряемой среды, °С |
от -30 до 60 |
- относительная влажность воздуха, % |
от 30 до 90 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Средняя наработка счетчика до отказа, лет |
15,5 |
Средний срок службы, лет |
20 |
Маркировка взрывозащиты |
0Ex ia IIC T6/T5/T3 X |
Примечания:
| |
расходом Qmax |
