Номер по Госреестру СИ: 58099-14
58099-14 Счетчики газа диафрагменные
(G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G)
Назначение средства измерений:
Счетчики газа диафрагменные G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G (далее -счетчики) предназначены для измерений объема природного и других неагрессивных газов низкого давления и приведения значений измеренного объема к стандартным условиям по значениям температуры.
Внешний вид.
Счетчики газа диафрагменные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 08.08.2019
Номер записи - 148670
ID в реестре СИ - 371070
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 10 лет
Наличие периодической поверки - Да
Модификации СИ
Типоразмер G-6, Типоразмер G-4, Счетчик газа диафрагменный G6-RF1 sV G, Нет модификации, нет данных, нет, мод. G6-RF1 sV G, мод. G6-RF1, G6-RF1 sV G, G6-RF1 iV PSC, G6-RF1, G6 RF 1, G6, G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G, G4,
Производитель
Изготовитель - Фирма "Itron GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Статистика
Кол-во поверок - 96
Выдано извещений - 1
Кол-во периодических поверок - 83
Кол-во средств измерений - 5
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2005
МПИ по поверкам - 22307 дн.
Приказы РСТ, где упоминается данный тип СИ
№3424 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Железнодорожный транспорт" (ТК 045)
Наличие аналогов СИ: Счетчики газа диафрагменные (G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
58099-14 Счетчики газа диафрагменные (G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G) Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
56433-14 Счетчики газа (Гранд-SPI) ООО НПО "Турбулентность-Дон" (РОССИЯ с.Чалтырь) |
|
58099-14 Счетчики газа диафрагменные (G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G) Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
65177-16 Преобразователи термоэлектрические кабельные (ТХА-К, ТХК-К, ТНН, ТЖК) ООО НПО "Вакууммаш" (РОССИЯ г.Ижевск) |
|
58099-14 Счетчики газа диафрагменные (G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G) Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
65231-16 Счетчики газа объемные диафрагменные ВК-G4 ETe, ВК-G6 ETe с электронным индексом ( ) Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника») (РОССИЯ г. Арзамас Нижегородской обл.) |
Все средства измерений Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13839-14 14.05.2019 |
Счетчики газа ротационные, Delta Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
14350-12 19.06.2022 |
Счетчики газа турбинные, TZ/FLUXI Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
14351-12 19.06.2022 |
Счетчики газа мембранные, G4-RF1, G6-RF1, G10 Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
10 лет |
|
16991-12 07.06.2022 |
Счетчики газа мембранные, G16, G25, G40 Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25802-06 01.07.2011 |
Комплексы измерительные объема газа, SEVC-D (СЕВС-Д) Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
47470-11 11.08.2016 |
Комплексы измерительные объема газа, CORUS Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
50499-12 07.06.2022 |
Корректоры объема газа, CORUS Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
57994-14 23.07.2019 |
Корректоры объема газа, CORUS Compact Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
58099-14 08.08.2019 |
Счетчики газа диафрагменные, G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ |
10 лет |
|
69490-17 |
Корректор объема газа, CORUS Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
70748-18 |
Корректор объема газа, CORUS Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
13839-19 02.07.2024 |
Счетчики газа ротационные, Delta Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
47470-19 25.12.2024 |
Комплексы измерительные объема газа, CORUS Фирма "Itron GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Бесплатный
Кто поверяет Счетчики газа объемные диафрагменные ВК-G4 ETe, ВК-G6 ETe с электронным индексом ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "МОСОБЛГАЗ" (RA.RU.311331) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ГК ЖКХ-СЕРВИС" (РОСС RU.0001.310221) | 3 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗСТАНДАРТ" (RA.RU.312875) | 1 | 0 | 1 | 1 | 0 | 0 | 0 | |||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 14 | 0 | 12 | 0 | 0 | 0 | 0 | ||
| ООО "ВГМ+" (RA.RU.314449) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "МС-СПЕЦГАЗРЕСУРС" (RA.RU.314467) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "МОСОБЛГАЗСЕРВИС" (RA.RU.314484) | 70 | 8 | 4 | 66 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики газа объемные диафрагменные ВК-G4 ETe, ВК-G6 ETe с электронным индексом ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
9193 | 5551 |
|
ФБУ Томский ЦСМ Томская область |
1909 | 5551 |
Программное обеспечение

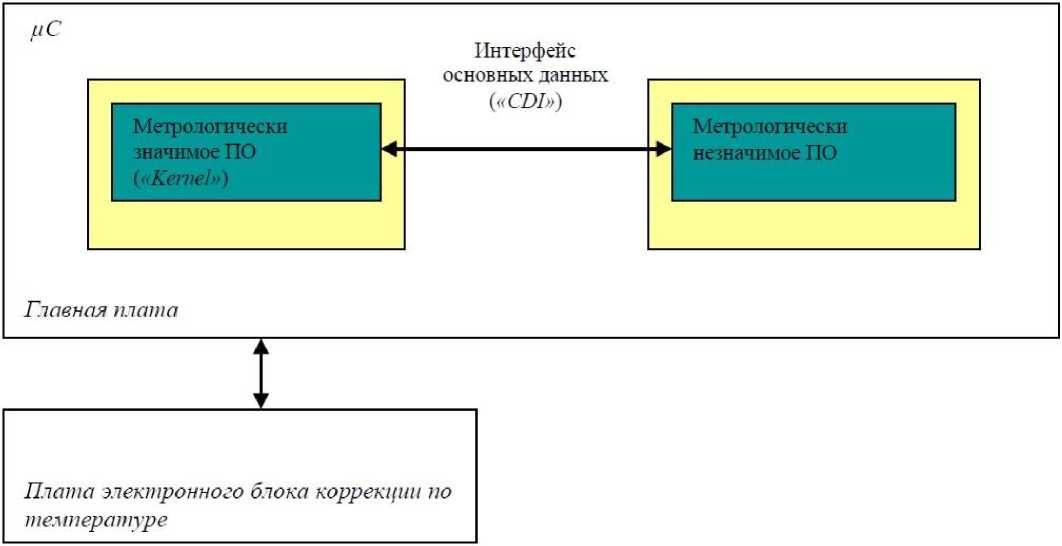

Счетчики имеют встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показаны на рисунке 2.
Рисунок 2
Идентификационные данные ПО счетчиков по МИ 3286-2010 приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Метрологически значимое встроенное ПО |
- |
009 010 |
0xA029 0xE74B |
CRC-16 |
Основные функции частей ПО:
в составе счетчика имеются следующие платы :
- главная плата , на которой установлены ключевые компоненты (микроконтроллер и его периферийные устройства: модули оперативной и флэш-памяти, микросхемы);
- плата электронного блока коррекции по температуре .
Встроенное программное обеспечение счетчика выполнено в одном микроконтроллере, расположенном на главной плате, при этом функционально состоит из двух следующих частей:
- метрологически значимое встроенное ПО , управляющее всеми метрологическими функциями и параметрами и обеспечивающее их целостность
- метрологически незначимое встроенное ПО , осуществляющее управление всеми функциями, не имеющими отношения к метрологии.
Метрологически значимая часть ПО счетчика отделена от метрологически незначимой части ПО, обмен данными между ними осуществляется при помощи защитного интерфейса основных данных («CDI»).
Доступ к загрузке метрологически значимого встроенного ПО блокируется переключателем режима программирования, таким образом, изменение его невозможно без
Лист № 3 Всего листов 5 нарушения установленных на счетчике метрологических пломб. Метрологически незначимое ПО может обновляться без нарушения установленных метрологических пломб.
Устройство счетчика обеспечивает возможность информационной связи по оптоэлектронному интерфейсу посредством оптической головки.
Опрос счетчика осуществляется как непосредственно с компьютера через оптическую головку, так и по каналу GPRS с использованием программного обеспечения, поставляемого по специальному заказу.
Конструкция счетчика предусматривает установку пломб на винты крепления крышки лицевой панели, предназначенных для защиты от несанкционированного доступа к следующим элементам счетчика:
к элементам, обеспечивающим метрологическую настройку счетчика ;
к переключателю режима программирования , с помощью которого блокируется доступ к смене метрологических настроек счетчика.
Оттиск поверительного клейма наносится на лицевую панель счетчика методом лазерной печати при осуществлении первичной поверки на заводе-изготовителе.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - С.
Знак утверждения типа
Знак утверждения типананосят на лицевую панель счетчика и на титульный лист эксплуатационной документации методом печати.
Сведения о методиках измерений
Сведения о методиках(методах) измерений
Методика прямых измерений изложена в Паспорте на «Счетчики газа диафрагменные G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа диафрагменным G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G
-
1 ГОСТ Р 8.618-2006 «ГСИ . Государственная поверочная схема для средств измерений объемного и массового расходов газа»;
-
2 ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные . Общие технические требования и методы испытаний »;
-
3 Техническая документация изготовителя .
Поверка
Поверка осуществляется по ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки».Основное средство поверки: установка расходомерная поверочная газовая с пределами допускаемой относительной погрешности ± 0,5 %.
Изготовитель
фирма «Itron GmbH», Германия .
Адрес : Hardeckstr. 2; D-76185 Karlsruhe, Germany.
Заявитель
ООО «Айтрон », Россия .
Адрес: 109147, г. Москва, ул. Воронцовская, д.17, тел.: +7 (495) 935 76 26, факс : +7 (495) 935 76 40.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им . Д . И. Менделеева».
Адрес: 190005, Санкт -Петербург, Московский пр., д.19,
тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@,vniim.m,
Принцип действия основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран, находящихся внутри счетчика и образующих измерительные камеры. Движение мембран преобразуется во вращательное движение и передается с помощью магнитной муфты на электронное отсчетное устройство - сумматор ЖК-дисплея.
Конструктивно счетчики газа диафрагменные G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G представляют собой металлический корпус, изготовленный из листовой стали холодной штамповкой. В корпус встроены непроницаемые для газа мембраны из резино-полистироловой ткани, разделяющие счетчик на четыре камеры.
В их конструкции предусмотрен электронный блок коррекции по температуре (для приведения объема к стандартным условиям - только по температуре), встроенный запорный клапан и модуль связи GPRS, который обеспечивает функционирование счетчика в составе системы автоматизированного сбора данных по каналу GPRS, предназначенной для измерения потребления газа и обеспечения сбора платежей в коммунально-бытовом секторе. Модуль связи GPRS использует протокол DLMS/COSEM и оборудован держателем SIM-карты.
Счетчики газа GALLUS sV G изготавливаются в типоразмерах: G1,6, G2,5 и G4.
Счетчики газа относятся к взрывозащищенному оборудованию. Уровень и вид взрывозащиты в зависимости от исполнения: 0Ех ia ПА Т3 Ga X или 2Ех ic ПА Т3 Gc X.

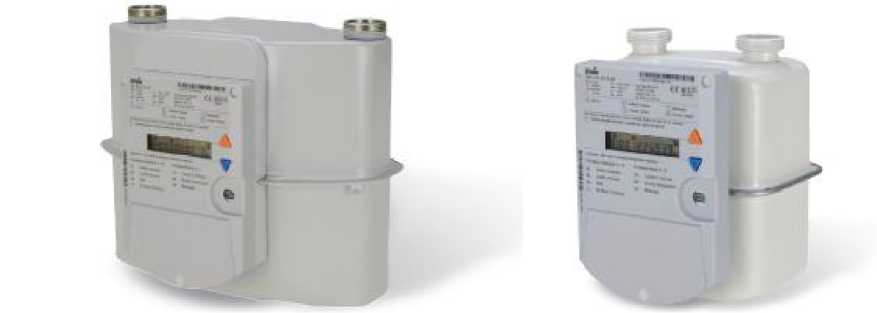

Внешний вид счетчиков газа диафрагменных G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G показан на рисунке 1.
G4-RF1 sV G, G6-RF1 sV G GALLUS sV G
Рисунок 1
|
1 счетчик газа |
1 шт. |
|
2 паспорт |
1 шт. |
|
3 руководство по эксплуатации |
1 шт.; |
|
4 заглушка |
2 шт. |
|
5 комплект монтажных частей |
1 шт.; |
|
6 индивидуальная упаковка |
1 шт. |
Основные метрологические и технические характеристики счетчиков представлены в таблице 2.
Таблица 2
|
Наименование параметра |
Значение параметра для модели | ||||||
|
G4-RF1 sV G |
G6-RF1 sV G |
GALLUS sV G | |||||
|
Типоразмер счетчика |
G4 |
G6 |
G1,6 |
G2,5 |
G4 | ||
|
Номинальный расход Qnom, м3/ч |
4,0 |
6,0 |
1,6 |
2,5 |
4,0 | ||
|
Максимальный расход Qmax, м3/ч |
6,0 |
10,0 |
2,5 |
4,0 |
6,0 | ||
|
Минимальный расход Qmin, м3/ч |
0,04 |
0,06 |
0,016 |
0,025 |
0,04 | ||
|
Пределы допускаемой относительной погрешности при измерении объема газа, приведенного к стандартным условиям, %: в диапазоне Qmin £ Q < 0,1Qnom; в диапазоне 0,1Qnom £ Q £ Qmax |
± 3 ± 1,5 | ||||||
|
Пределы допускаемой абсолютной погрешности при измерении температуры газа, °С: в диапазоне от 0 °C до 55 °C; в диапазоне от минус 25 °C до 0 °C |
1+ 1+ О 'Л | ||||||
|
Емкость отсчетного устройства |
9 разрядов |
9 разрядов |
9 разрядов | ||||
|
Цена единицы младшего разряда (деления шкалы), дм3 |
1 |
1 |
1 | ||||
|
Циклический объем, дм3, не менее |
2,0 |
2,0 |
1,2 | ||||
|
Порог чувствительности, м3/ч, не более |
0,008 |
0,012 |
0,0032 0,005 0,008 | ||||
|
Условия эксплуатации: диапазон температур окружающего воздуха, °С диапазон атмосферного давления, кПа относительная влажность, %: при температуре от минус 25 °C до 40 °C; при температуре от 40 °C до 55 °C. |
от минус 25 до 55 от 84 до 106,7 93 90 | ||||||
|
Рабочий диапазон температур газа, °С: |
от минус 25 до 55 | |||
|
Температура окружающего воздуха при |
от минус 25 до 70 | |||
|
транспортировании и хранении, °С: | ||||
|
Наибольшее избыточное рабочее давление, МПа |
0,015 |
0,015 |
0,015 | |
|
Потеря давления при Qmax, Па, не более |
200 |
200 |
200 | |
|
Диаметр условного прохода, мм |
20/25/32 |
20/25/32 |
15/20/25 | |
|
Габаритные размеры, мм, не более: | ||||
|
высота |
276/288 |
276/288 |
228/234 | |
|
ширина |
235/327 |
235/327 |
192/242 | |
|
глубина |
196 |
196 |
160 | |
|
Масса, кг, не более: |
3,15/3,35 |
3,15/3,35 |
2,15/2,25 | |
|
Средний срок службы, лет |
40 | |||
|
Средняя наработка до отказа, лет |
16 | |||
