Номер по Госреестру СИ: 47470-19
47470-19 Комплексы измерительные объема газа
(CORUS)
Назначение средства измерений:
Комплексы измерительные объема газа CORUS (в дальнейшем - комплексы) предназначены для измерений в рабочих условиях объема и объемного расхода природного газа по ГОСТ 5542-2014 «Газы горючие природные промышленного и коммунально-бытового назначения. Технические условия» и других неагрессивных газов в рабочих условиях и приведения значений измеренного объема и расхода к стандартным условиям по значениям давления (0,101325 МПа), температуры (20 °C) и коэффициенту сжимаемости газа.
Внешний вид.
Комплексы измерительные объема газа
Рисунок № 1
Внешний вид.
Комплексы измерительные объема газа
Рисунок № 2
Программное обеспечение
Счетчики газа не имеют встроенного программного обеспечения (ПО). Корректоры имеют встроенное программное обеспечение (ПО). Идентификационные данные ПО корректоров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значения | |
Kernel |
Metrol | |
Наименование ПО |
kernel ker101 3FDA.mot |
corus io 100.mot |
Номер версии (идентификационный номер) ПО |
Kerl.01 |
Metl.00 |
Цифровой идентификатор ПО |
03FDA |
310EF |
Алгоритм расчёта контрольных сумм |
CRC |
CRC |
Нормирование метрологических характеристик комплекса проведено с учетом того, что программное обеспечение является неотъемлемой частью корректора.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с
Р 50.2.077-2014- высокий.
Знак утверждения типа
Знак утверждения типананосится на титульный лист на паспорт и руководство по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительным объема газа CORUS
Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе
ГОСТ Р 8.769-2011 (ИСО 12213-3:2006) Государственная система обеспечения единства измерений. Газ природный. Фактор сжимаемости газовой фазы. Метод расчетного определения на основе данных о физических свойствах газа
ГОСТ Р 8.740-2011 Государственная система обеспечения единства измерений. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков
Технический регламент Таможенного союза ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 2550-0353-2019 «ГСИ. Комплексы измерительные объема газа CORUS. Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 23.09.2019 г.
Основные средства поверки:
средства поверки в соответствии с методиками поверки средств измерений, входящих в состав комплекса.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт, на корпус корректора или на пломбы, устанавливаемые на две защитные пластины, блокирующие доступ к процессорной плате и блоку метрологических компонентов платы ввода/вывода, и на два винта крепления крышки отсчетного устройства счетчика, как указано на рисунках 2 и 3.
Изготовитель
Фирма «Itron GmbH», Германия
Адрес: Hardeckstr. 2; D-76185 Karlsruhe, Germany
Телефон: +49 721 5981 0
Web-сайт: www.itron.com/de
Заявитель
Общество с ограниченной ответственностью «Айтрон» (ООО «Айтрон»)
ИНН 7709425246
Адрес: 109147, г. Москва, ул. Воронцовская, д.17
Телефон: +7 (495) 935-76-26, факс: +7 (495) 935-76-40
Web-сайт: www.itronrussia.ru
E-mail: inforussia@itron.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713- 01-14
Web-сайт: www.vniim.ru
Принцип действия комплекса основан на преобразовании корректором объема газа CORUS электрических сигналов, поступающих от измерительных преобразователей температуры, давления и объемного расхода газа в рабочих условиях, в значения измеряемых величин с последующим определением объемного расхода и объема газа, приведенных к стандартным условиям на основании известных зависимостей.
Объем природного газа в стандартных условиях вычисляется в соответствии с ГОСТ 30319.3-2015 «Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе» и методами AGA8-92 DC, GERG-91 мод., NX-19 мод., NX-19, по 16 Z-коэффициентам.
Температура, давление и коэффициент сжимаемости, соответствующие стандартным условиям, вводятся в корректор как исходные данные.
Определение объема газа, приведенного к стандартным условиям, производится в соответствии с требованиями ГОСТ Р 8.740-2011.
Комплекс состоит из серийно выпускаемых средств измерений утвержденных типов: счетчика газа:
-
- счетчик газа ротационный Delta (Регистрационный №13839-19) или
-
- счетчик газа турбинный TZ/FLUXI (Регистрационный №14350-12);
корректора объема газа CORUS (Регистрационный №50499-12) (в дальнейшем - корректор) в составе с преобразователем абсолютного давления фирмы «Keller AG», Швейцария, и термометром сопротивления PT 1000 (кл. А по ГОСТ 6651-2009).
Комплекс обеспечивает индикацию измеренных величин, настроечной и служебной информации и вывод сигналов о наличии нештатных ситуаций, архивирование измерительной информации в запоминающем устройстве.
Комплекс имеет цифровые интерфейсы: оптический порт со скоростью обмена 12009600 бод; интерфейс RS-232 со скоростью обмена 300-19200 бод, интерфейс RS-485 со скоростью обмена 300-38400 бод (2 независимых порта).
Общий вид комплексов и мест пломбирования показан на рисунках 1, 2, 3.

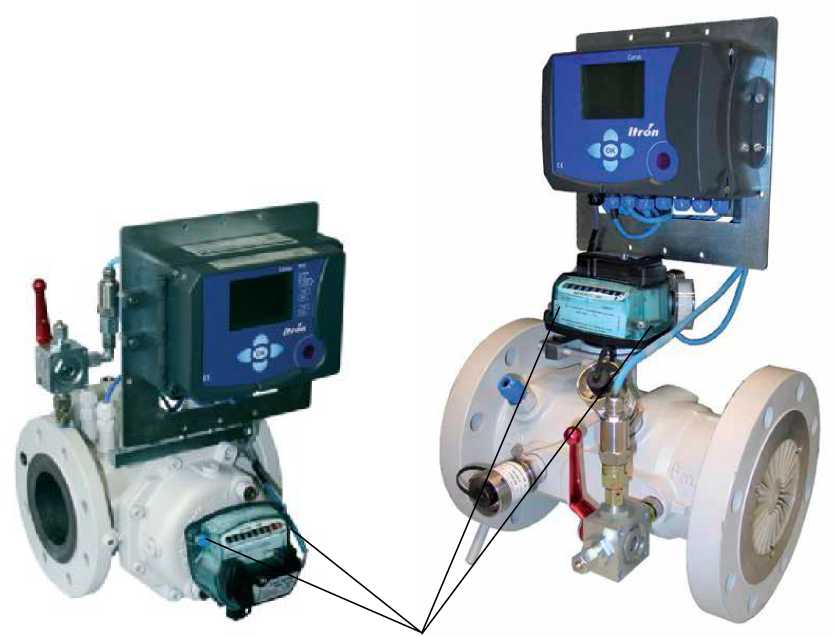

Рисунок 1 - Общий вид комплексов измерительных объема газа CORUS и мест пломбирования Места пломбирования корректора объема газа CORUS приведены на рисунке 3.
Рисунок 2 -
еста пломбирования счетчиков газа ротационных Delta и счетчиков газа турбинных TZ/FLUXI
Знак поверки наносится на винты крепления крышки отсчетного устройства счетчика.

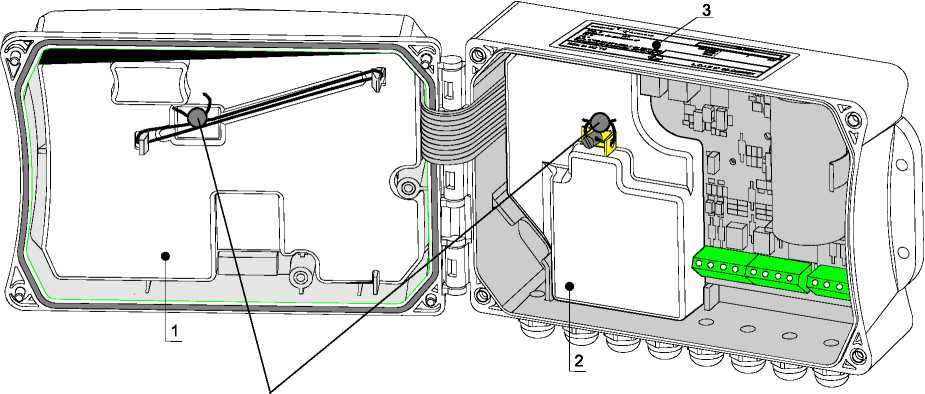

Рисунок 3 - Места пломбирования корректора объема газа CORUS
-
1 - защитная пластина процессорной платы
-
2 - защитная пластина блока метрологических компонентов платы ввода / вывода
-
3 - маркировочный шильдик с метрологическими параметрами настройки корректора
Знак поверки наносится на корпус корректора или на пломбы, устанавливаемые на две защитные пластины, блокирующие доступ к процессорной плате и блоку метрологических компонентов платы ввода/вывода.
Таблица 4-Комплектность комплексов измерительных объема газа CORUS
Наименование |
Обозначение |
Количество |
Комплекс измерительный объема газа |
CORUS |
1 шт. Состав согласно паспорту |
Комплект технической документация на функциональные блоки комплекса |
- |
Согласно комплекту поставки каждого блока |
Комплект монтажных частей и принадлежностей |
- |
Согласно комплекту поставки каждого блока |
Методика поверки |
МП 2550-0353-2019 |
1 экз. |
Паспорт |
- |
1 экз. |
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Максимальный расход Qmax, м3/ч1}:
|
от 16 до 1000 от 100 до 10000 |
Динамический диапазон Qmin/Qmax1):
|
от 1:20 до 1:250 от 1:20 до 1:50 |
Наименование характеристики |
Значение |
Типоразмер применяемого счетчика 1):
|
от G10 до G650 от G65 до G6500 |
Пределы допускаемой относительной погрешности комплекса при измерении объема газа, приведенного к стандартным условиям, 3v, %: - в составе со счетчиком газа ротационным Delta: |
±2,3 (±1,3) 22)) |
в диапазоне Qmin£ Q <Qt | |
в диапазоне Qt£ Q £Qmax |
±1,3 (±0,8) 2) |
где: | |
- Qt = 0,2Qmax для счетчиков с калибровкой в диапазоне измерений | |
Qmin/Qmax£ 1:20; | |
- Qt = 0,15Qmax для счетчиков с калибровкой в диапазоне измерений | |
Qmin/Qmax = 1:30; | |
- Qt = 0,1Qmax для счетчиков с калибровкой в диапазоне измерений | |
Qmin/Qmax = 1:50; | |
- Qt = 0,05Qmax для счетчиков с калибровкой в диапазоне измерений | |
Qmin/Qmax> 1:50. | |
- в составе со счетчиком газа турбинным TZ/FLUXI: |
±2,3 (±1,3) 22)) |
в диапазоне Qmin£ Q <Qt | |
в диапазоне Qt£ Q £Qmax |
±1,3 (±0,8) 2) |
где: | |
- Qt = 0,2Qmax- | |
Пределы допускаемой относительной погрешности преобразования | |
входных электрических сигналов в значения объема и расхода газа в ра- | |
бочих условиях, % |
±0,05 |
Пределы допускаемой относительной погрешности преобразования | |
входных электрических сигналов в значения объема и расхода газа, при- | |
веденного к стандартным условиям, %: | |
- при температуре окружающего воздуха св. 15 до 25 °С включ. |
±0,2 |
- при температуре окружающего воздуха от минус 25 до 15 °С включ. |
±0,5 |
- при температуре окружающего воздуха св. 25 до 55 °С включ. |
±0,5 |
Диапазон измерений абсолютного давления, МПа 1) |
от 0,09 до 1,0 |
от 0,30 до 3,0 | |
от 0,72 от 8,0 | |
Диапазон измерений избыточного давления, МПа 1) |
от 0 до 0,01 от 0 до 0,15 от 0 до 0,6 от 0 до 2,0 |
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении давления, % |
±0,15 |
Диапазон измерений температуры, °С |
от -40 до 70 |
Пределы допускаемой абсолютной погрешности при измерении температуры, °С |
±0,3 |
Наименование характеристики |
Значение |
Емкость индикаторного устройства при измерении объема газа в рабочих условиях, м3: - в составе со счетчиком газа ротационным Delta: | |
для счетчиков с Ду от 25 до 50 мм; |
999999,999 |
для счетчиков с Ду от 50 до 100 мм; |
9999999,99 |
для счетчиков с Ду от 80 до 150 мм - в составе со счетчиком газа турбинным TZ/FLUXI: |
99999999,9 |
для счетчиков с Ду 50 мм; |
9999999,99 |
для счетчиков с Ду от 80 до 150 мм; |
99999999,9 |
для счетчиков с Ду от 200 до 500 мм |
999999999 |
Емкость индикаторного устройства при измерении объема газа, приведенного к стандартным условиям, м3 |
99999999,999 |
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Наибольшее избыточное рабочее давление, МПа 1):
|
от 1,0 до 10,12 от 1,0 до 10,12 |
Потеря давления при Pmax, Па, не более 2):
|
от 6 до 396 от 130 до 1400 |
Номинальный диаметр (Ду), мм 1): | |
- в составе со счетчиком газа ротационным Delta; |
от 25 до 150 |
- в составе со счетчиком газа турбинным TZ/FLUXI |
от 50 до 500 |
Габаритные размеры, мм, не более 1): | |
- счетчика газа ротационного Delta: | |
высота |
от 126 до 365 |
ширина |
от 121 до 450 |
глубина |
от 172 до 615 |
- счетчика газа турбинного TZ/FLUXI: | |
высота от оси счетчика |
от 179 до 383 |
ширина |
от 150 до 1500 |
глубина |
от 261 до 775 |
- корректора объема газа CORUS: | |
длина |
222 |
ширина |
145 |
глубина |
86 |
Масса, кг, не более 1): | |
- в составе со счетчиком газа ротационным Delta; |
от 6 до 122 |
- в составе со счетчиком газа турбинным TZ/FLUXI; |
от 10 до 952 |
Рабочие условия эксплуатации:
в составе со счетчиком газа ротационным Delta; в составе со счетчиком газа турбинным TZ/FLUXI;
|
от -25 до +55 от -30 до +60 от -30 до +60 (от -40 до +60) 3) от 84 до 106,7 |
Наименование характеристики |
Значение |
Средняя наработка до отказа, ч |
70000 |
Средний срок службы, лет |
15 |
Маркировка взрывозащиты 1):
|
0Ex ia IIC T6/T5/T3 X 0Ex ia IIC T6/T5/T3 X 0Ex ia IIC T4 X |
Степень защиты по ГОСТ 14254-2015:
|
IP67 IP67 IP65 |
|
