Номер по Госреестру СИ: 47470-11
47470-11 Комплексы измерительные объема газа
(CORUS)
Назначение средства измерений:
Комплексы измерительные объема газа CORUS, далее - комплексы, предназначены для измерений объема и объемного расхода природного газа по ГОСТ 5542-87 и других неагрессивных газов в рабочих условиях и приведения значений, измеренного объема и расхода, к стандартным условиям.

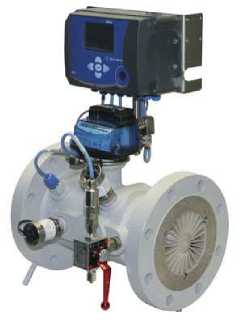

Внешний вид.
Комплексы измерительные объема газа
Рисунок № 1

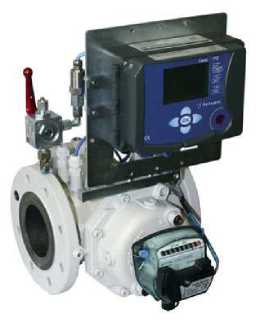

Внешний вид.
Комплексы измерительные объема газа
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосят на титульный лист эксплуатационной документации типографским способом. Место и способ нанесения знака утверждения типа на функциональные блоки комплекса в соответствии с требованиями их технической документации.
Сведения о методиках измерений
Сведения о методиках измерений
Методика прямых измерений изложена в паспорте на «Комплексы измерительные объема газа CORUS».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительным объема газа CORUS-
1. ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов»
-
2. ГОСТ 30319.2-96 «Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости».
-
3. ПР 50.2.019-2006 ГСИ «Количество природного газа. Методика выполнения измерений при помощи турбинных и ротационных счетчиков».
-
4. Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по МП-2550-0162-2011 «Комплексы измерительные объема газа CORUS.Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 18.03. 2011 г
Основное средство поверки комплексов: установка расходомерная поверочная типа РЭ ВТ 7-98 с пределом допускаемой относительной погрешности ± 0,3 %.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01, факс (812) 71301-14, e-mail: info@vniim.ru
Принцип действия комплекса основан на преобразовании корректором объема газа SEVC-D (CORUS) электрических сигналов, поступающих от измерительных преобразователей температуры, давления и объемного расхода газа в рабочих условиях, в значения измеряемых величин с последующим определением объемного расхода и объема газа, приведенных к стандартным условиям на основании известных зависимостей. Температура, давление и коэффициент сжимаемости, соответствующие стандартным условиям, вводятся в корректор как исходные данные.
Комплекс состоит из серийно выпускаемых средств измерений, внесенных в Госреестр РФ и объединенных в средство измерений, отвечающее единым требованиям:
счетчика газа типа (один из приведенных ниже):
счетчик газа ротационный DELTA (Госреестр №13839-09);
счетчик газа турбинный TZ/FLUXI (Госреестр №14350-07);
корректора объема газа SEVC-D (CORUS) (модель и программная конфигурация CORUS) (Госреестр №13840-09).
Корректор объема газа SEVC-D (CORUS) состоит из:
электронного блока, заключенного в герметичный корпус, управляемого микропроцессором (степень защиты IP 65 по ГОСТ 14254);
преобразователя абсолютного давления;
преобразователя температуры PT 1000 с сопротивлением 1000 Ом при 0 °С.
Комплекс обеспечивает индикацию измеренных величин на цифровом дисплее и вывод сигнала о наличии нештатной ситуации, архивирование измерительной информации в перепрограммируемом постоянном запоминающем устройстве объемом до 5900 записей.
На графическом жидкокристаллическом дисплее корректора выводятся:
-
- объем газа, измеренный в рабочих условиях, м3;
-
- объем газа, приведенный к стандартным условиям, м3;
-
- расход газа в рабочих условиях, м3/ч;
-
- расход газа, приведенный к стандартным условиям, м3/ч;
-
- абсолютное давление газа, МПа;
-
- давление газа, измеренное вторым датчиком давления (в варианте комплектации вторым датчиком давления), МПа;
-
- температура газа, °С;
-
- коэффициент сжимаемости;
-
- коэффициент коррекции;
-
- коды сигналов тревоги;
-
- текущие дата и время;
- тип метода расчета коэффициента сжимаемости;
- остаточный срок службы батареи;
- цена импульса от счетчика газа;
- компонентный состав газа;
- база данных зарегистрированных параметров и событий.
По специальному заказу комплекс комплектуется следующими дополнительными устройствами:
- дополнительной встроенной платой интерфейса RS-485 с двумя пассивными независимыми портами;
- вторым датчиком давления P2;
- монтажным комплектом для подсоединения датчика давления к счетчику газа;
- встроенным PSTN модемом;
- погружной гильзой для установки термопреобразователя;
- оптической головкой для передачи информации в персональный компьютер;
- коммуникационным блоком искробезопасной защиты ISB+, предназначенным для непосредственного снятия информации через интерфейс RS-232 или RS-485 на персональный компьютер, осуществления внешнего электропитания подключаемого корректора и ограничения тока входных цепей, идущих к корректору, до значения, предотвращающего возможность взрыва, и устанавливаемым во взрывобезопасной зоне;
- модемом для удаленного доступа к корректору при помощи телефонной сети, устанавливаемым во взрывобезопасной зоне;
-
- GSM-модемом для удаленного доступа к корректору при помощи сотовой сети стандарта GSM, устанавливаемым во взрывобезопасной зоне;
-
- частотно-аналоговым преобразователем, позволяющим преобразовывать выходной частотный сигнал корректора (данные о давлении, температуре газа и о приведенном расходе) в аналоговый сигнал (4...20) мА и устанавливаемым во взрывобезопасной зоне.
Комплексы измерительные объема газа CORUS в составе счетчика ротационного DELTA или счетчика турбинного TZ/FLUXI и корректора SEVC-D (CORUS) выполнены во взрывозащищенном исполнении и имеют следующую маркировку взрывозащиты:
-
- счетчик газа ротационный DELTA - 0ЕхiaIIСТ6/T5/T3;
-
- счетчик газа турбинный TZ/FLUXI - 0ЕхiaПСТ6/T5/T3;
-
- корректор объема газа SEVC-D (CORUS) - 0ЕхiaПСТ4.
Комплексы измерительные объема газа CORUS не имеют программного обеспечения. Внешний вид комплексов показан на рисунке 1.
Рисунок 1
лист № 3 всего листов 6
Наименование |
Кол-во |
Примечание |
Комплекс измерительный объема газа CORUS |
1шт. |
Состав согласно паспорту |
Паспорт |
1экз. | |
Руководство по эксплуатации |
1экз. | |
Эксплуатационная документация на функциональные блоки комплекса |
1 экз. |
Согласно комплекту поставки каждого блока |
Комплект ЗИП |
1компл. |
По заказу |
Основные метрологические и технические характеристики комплекса представлены в таблице 1, 2 и 3.
Таблица 1
Наименование параметра |
Диапазон параметра |
Диаметр условного прохода Ду, мм *:
|
40:150 50:500 |
Максимальный расход Qmax, м3/ч *:
|
16:1000 100:10000 |
Давление газа, кПа* |
90:1000; 300:3000; 720:8000 |
Диапазон измерений избыточного давления газа, кПа* |
0:0,01; 0:0,15; 0:0,6; 0:0,2 |
Температура газа, °С *:
|
-30:60 -40:60 |
Емкость индикаторного устройства при измерении объема газа в рабочих условиях, м3:
|
999999,999 9999999,99 99999999,9 9999999,99 99999999,9 999999999 |
Емкость индикаторного устройства при измерении объема газа, приведенного к стандартным условиям, м3 |
99999999,999 |
* в зависимости от модификации применяемых счетчиков газа. |
Определение объема газа, приведенного к стандартным условиям, производится в соответствии с требованиями Правил по метрологии ПР 50.2.019-2006.
Коэффициент сжимаемости газа вычисляется по одному из методов в соответствии с ГОСТ 30319.2-96: AGA8, AGA NX19 mod, AGA NX19, S-GERG88, по 16 Z-коэффициентам.
Пределы допускаемых значений относительной погрешности при измерении объема газа <5сч и пределы допускаемой относительной погрешности комплекса при измерении объема газа, приведенного к стандартным условиям Sv, не превышают значений, приведенных в таблице 2.
Пределы допускаемой относительной погрешности корректора объема газа SEVC-D (CORUS) 5 %:
-
- при температуре окружающего воздуха (20 ± 5) оС ± 0,2;
-
- при температуре окружающего воздуха от - 25 до 55 оС ± 0,5.
Таблица 2
Пределы допускаемой относительной погрешности при измерении объема газа 5сч , % |
Пределы допускаемой относительной погрешности комплекса при измерении объема газа, приведенного к стандартным условиям 5, % | |||
Диапазоны расхода |
DELTA |
TZ/FLUXI | ||
с калибровкой в диапазоне измерений Qmin/Qmax < 1:50 (1:20, 1:30) |
с калибровкой в диапазоне измерений Qmin/Qmax > 1:50 (до 1:200) | |||
от Qmin до 0,05Qmax от Qmin до 0,1Qmax от Qmin до 0,2Qmax |
± 2 |
± 2 |
± 2 |
± 2,5 ± 2,5 ± 2,5 |
от 0,05Qmax до Qmax от 0,1Qmax до Qmax от 0,2Qmax до Qmax |
± 1 |
± 1 |
± 1 |
± 1,5 ± 1,5 ± 1,5 |
Диапазон значений массы, габаритных (присоединительных) размеров и потери давления приведены в таблице 3.
Таблица 3
Характеристика |
Корректор объема газа SEVC-D (CORUS) |
Счетчик газа | |
DELTA |
ТZ/FLUXI | ||
2 |
2,7: 120 |
8:950 | |
Габаритные размеры электронного блока корректора (длина, ширина, высота), мм |
145; 242; 86 |
Габаритные и присоединительные размеры указаны в эксплуатационной документации на счетчики газа | |
Потеря давления, Па 2) |
- |
7:387 |
130:1110 |
Примечания:
