Принцип действия основан на преобразовании корректором электрических сигналов, поступающих от измерительных преобразователей температуры, давления и объемного расхода газа в рабочих условиях, в значения измеряемых величин с последующим определением объемного расхода и объема газа, приведенных к стандартным условиям на основании известных зависимостей.

Объем природного газа в стандартных условиях вычисляется в соответствии с ГОСТ 30319.3-2015 «Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе» и методами AGA8-92 DC, GERG-91 мод., NX-19 мод., NX-19, по 16 Z-коэффициентам.

Температура, давление и коэффициент сжимаемости, соответствующие стандартным условиям, вводятся в корректор как исходные данные.

Ввод этих данных осуществляется с помощью специального программного обеспечения, посредством:

• - персонального компьютера через оптическую головку или коммуникационный блок искробезопасной защиты;

• - персонального компьютера при помощи PSTN/GSM модема.

Конструктивно корректор выполнен в виде электронного блока, заключенного в герметичный поликарбонатный корпус (степень защиты IP65 по ГОСТ 14254-96).

Корректор комплектуется преобразователем абсолютного давления и термометром сопротивления, встроенным источником питания (литиевая батарея).

В качестве преобразователя абсолютного давления, входящего в состав корректора, используются преобразователи фирмы «Keller AG», Швейцария.

В качестве термометра сопротивления, входящего в состав корректора, используются термометр сопротивления PT 1000 (кл. А по ГОСТ 6651-2009) (в дальнейшем - термометр сопротивления).

На графическом жидкокристаллическом дисплее выводятся:

• - объем газа в рабочих условиях (индекс нескорректированного объема), м³;

• - объем газа, приведенный к стандартным условиям (индекс скорректированного объема), м³;

• - расход газа в рабочих условиях, м³/ч;

• - расход газа, приведенный к стандартным условиям, м³/ч;

• - абсолютное давление газа, кПа (бар);

• - давление газа, измеренное вторым преобразователем P2 (в варианте комплектации вторым преобразователем давления P2), кПа (бар);

• - температура газа, °С;

• - коэффициент сжимаемости;

• - коэффициент коррекции;

- текущие дата и время;

- версия и дата встроенного программного обеспечения корректора;

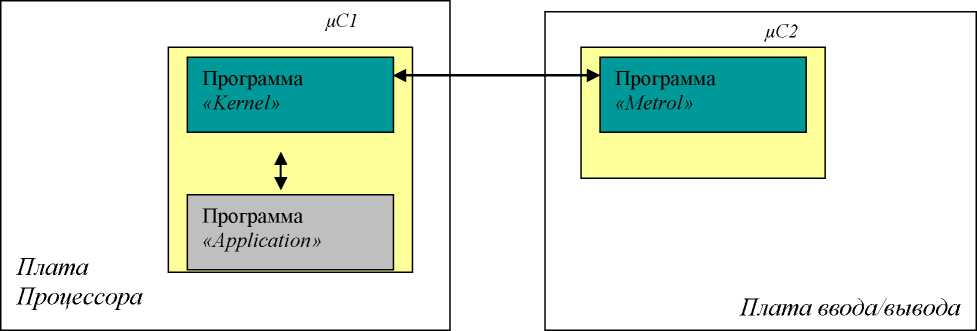

- 4 значения контрольных сумм CRC, управляемых встроенным программным обеспечением «Kernel»;

- статусы текущих и предыдущих (хранящихся в памяти) аварийных сигналов тревоги;

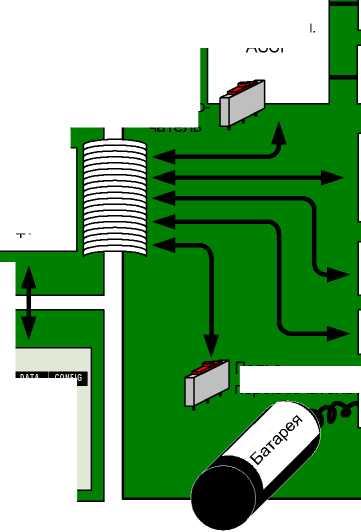

- положение переключателей режима программирования «Прог.» и пользовательского «Польз.»;

- серийный номер корректора;

- серийный номер и диапазон измерений преобразователя давления;

- серийный номер и диапазон измерений термометра сопротивления;

- метод расчета коэффициента сжимаемости;

- цена входного импульса от счетчика газа;

- остаточный срок службы батареи;

- компонентный состав газа;

- база данных зарегистрированных параметров и событий.

Информация хранится в циклически записываемой базе данных (до 5900 записей) с программируемыми интервалами времени: 1, 2, 3, 4, 5, 10, 15, 20, 30 мин, 1 ч.

Корректор имеет цифровые интерфейсы: оптический порт со скоростью обмена 12009600 бод; интерфейс RS-232 со скоростью обмена 300-19200 бод, интерфейс RS-485 со скоростью обмена 300-38400 бод (2 независимых порта).

Корректор изготавливается взрывозащищенным с маркировкой взрывозащиты: 0ExiaIICT4X.

По специальному заказу корректор комплектуется следующими дополнительными устройствами:

- дополнительной встроенной платой интерфейса RS-485 с двумя пассивными независимыми портами;

- вторым преобразователем давления P2, входящим в состав корректора, подключаемым к дополнительной встроенной плате корректора и предназначенным для мониторинга работы регулятора давления (в качестве второго преобразователя давления P2 используются пьезорезистивные преобразователи абсолютного или избыточного давления фирмы «Keller AG», Швейцария);

- встроенным PSTN модемом;

- погружной гильзой для термометра сопротивления;

- монтажным комплектом для подсоединения преобразователя давления к счетчику газа;

- оптической головкой;

- коммуникационным блоком искробезопасной защиты ISB+, предназначенным для непосредственного снятия информации через интерфейс RS-232 или RS-485 на персональный компьютер, осуществления внешнего электропитания подключаемого корректора и ограничения тока входных цепей, идущих к корректору, до значения, предотвращающего возможность взрыва, и устанавливаемым во взрывобезопасной зоне;

- модемом для удаленного доступа к корректору при помощи телефонной сети, устанавливаемым во взрывобезопасной зоне;

• - GSM-модемом для удаленного доступа к корректору при помощи сотовой сети стандарта GSM, устанавливаемым во взрывобезопасной зоне;

• - частотно-аналоговым преобразователем, позволяющим преобразовывать выходной частотный сигнал корректора (данные о давлении, температуре газа и о приведенном расходе) в аналоговый сигнал (4...20) мА и устанавливаемым во взрывобезопасной зоне.

Общий вид корректоров показан на рисунке 1.

Л'/Л"-

Рисунок 1 - Общий вид корректоров

Пломбирование корректора предусматривает установку пломб на две защитные пластины, блокирующие доступ к процессорной плате и блоку метрологических компонентов платы ввода/вывода (рисунок 2).

Сведения о результатах поверки наносятся на корпус корректора или на пломбы, устанавливаемые на две защитные пластины, блокирующие доступ к процессорной плате и блоку метрологических компонентов платы ввода/вывода.

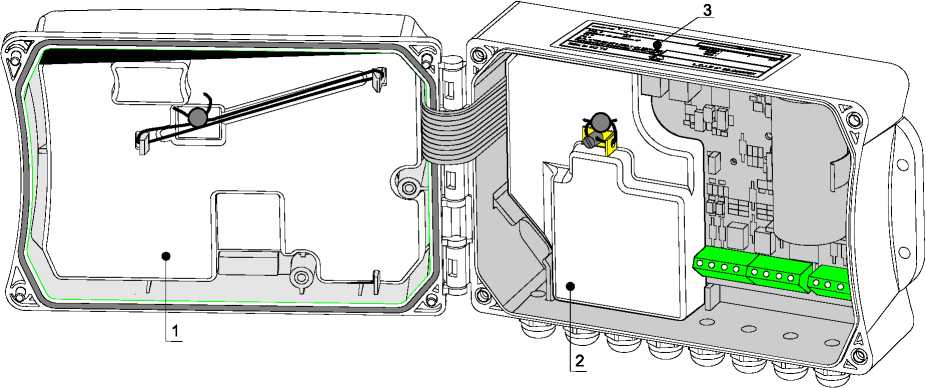

Рисунок 2 - Места пломбирования корректора

• 1 - защитная пластина процессорной платы

• 2 - защитная пластина блока метрологических компонентов платы ввода/ вывода

• 3 - маркировочный шильдик с метрологическими параметрами настройки корректора

Таблица 4-Комплектность корректоров объема газа CORUS

Таблица 2 - Метрологические характеристики

Таблица 3-Основные технические характеристики
