МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ ИТОРГОИЛИ

РОССИЙСКОЙ •ВДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстаидарт)

14 марта 2016 г.                                                             266

________ №.______

Москва

О внесении изменений в описание типа на системы автоматизированные , измерительные количества энергоресурсов INDIV-X-AMR

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «Данфосс» от 29 декабря 2015 г. № 291215/Q1 приказываю:

• 1. Внести изменения в описание типа на системы автоматизированные измерительные количества энергоресурсов INDIV-X-AMR, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61422-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  Федерального агентства



  С.С.Голубев

  хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.



  Сертификат: 188А1В000200в00118ВВ Кому евши: Голубев Сергей СВргеевж Действителен: с 18.11.2015 до 18,11.2016

Изменения в описание типа на системы автоматизированные измерительные количества энергоресурсов INDIV-X-AMR

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматизированные измерительные количества энергоресурсов INDIV-X-AMR предназначены для измерений температуры поверхности отопительных приборов и формирования условного интегрального показателя теплопотребления, измерений объема потребления горячей и холодной воды, газа, электрической и тепловой энергии у индивидуальных потребителей.

Системы автоматизированные измерительные количества энергоресурсов INDIV-X-AMR относятся к проектно-компонуемым изделиям (ИС-2 по ГОСТ 8.596-2002) и содержат измерительные, связующие, вычислительные и вспомогательные компоненты.

Системы INDIV-X-AMR выполняют измерения, автоматический сбор, обработку, отображение, ведение базы данных на сервере сбора данных с возможностью печати отчетов, хранение и передачу измерительной информации в диспетчерские и расчетные центры и информационные системы верхнего уровня.

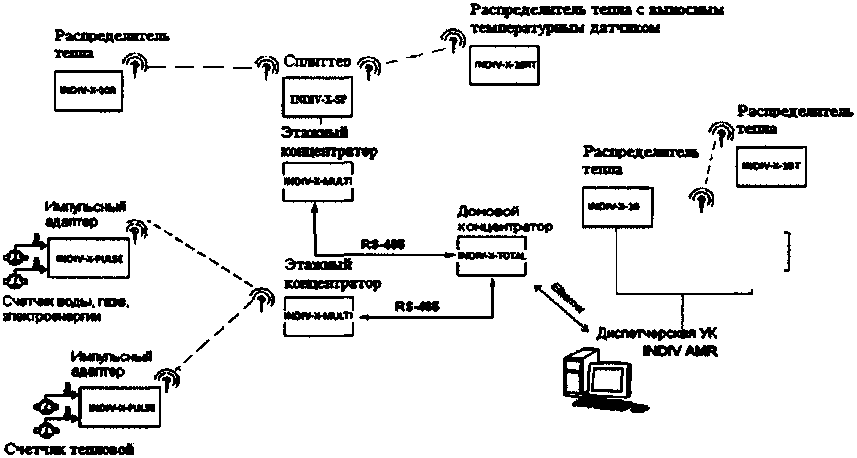

Рис.1 - Структурная схема системы автоматизированной измерительной количества энергоресурсов INDIV-X-AMR

В качестве измерительных компонентов каналов системы INDIV-X-AMR используются:

• - устройства для распределения тепловой энергии электронные INDIV-X-10R, 1NDIV-X-

10RT, INDIV-X-10, INDIV-X-10T (Госреестр №56745-14)

• - счетчики холодной и горячей воды;

• - счетчики газа объемные;

• - счетчики электрической энергии;

• - счетчики тепловой энергии.

В системе INDIV-X-AMR используются счетчики с импульсным выходным сигналом. Типы используемых счетчиков энергоресурсов приведены в таблице 1.

Таблица 1

Устройства для распределения тепловой энергии электронные INDIV-X-10R, INDIV-X-1 ORT, INDIV-X-10, INDIV-X-1 ОТ (далее - устройства INDIV-X) предназначены для измерений температуры t_m тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора. Измеренная температура в каждом такте измерений используется для вычисления разности температур At =(t_m - 20), °C, и безразмерной скорости накопления показаний R по правилу:

л._а1Д5

если t_m>t._ Я =        • 0,066 • t,28^Lls

если t_m < t_z R=0

где: t_z-«стартовая» температура, °C.

Показание W устройства для распределения тепловой энергии образуется суммированием значений R по тактам измерений:

i=1

N - число тактов измерений.

Устройство отображает на дисплее текущую интегральную величину W и передает ее по радиосети системы этажному концентратору INDIV-X-MULTI. На основе массива показаний            W выполняется расчет относительной доли теплоотдачи данного

отопительного прибора в коллективной системе отопления.

Счетчики воды, газа, электрической и тепловой энергии с импульсным выходом подключаются кабелем к адаптерам INDIV-X-PULSE, производящим счет импульсов, функциональные преобразования, архивирование данных и периодическую передачу результатов по радиоканалу.

К связующим компонентам каналов ИС INDIV-X-AMR относятся:

• - импульсные адаптеры INDIV-X-PULSE;

• - этажные концентраторы INDIV-X-MULTI, устройства для ручного сбора данных INDIV-X-RM для приема данных от устройств INDIV-X и импульсных адаптеров INDIV-X-PULSE по радиоканалу;

• - сплиттеры INDIV-X-SP;

• - домовые концентраторы INDIV-X-TOTAL.

Сплиттеры INDIV-X-SP - устройства для приема данных от беспроводных распределителей тепловой энергии INDIV-X-10R, INDIV-X-10RT, импульсных адаптеров INDIV-X-PULSE и тестовых датчиков INDIV-X-TEST и последующей передачи данных без обработки этажному концентратору INDIV-X-MULTI.

Этажные концентраторы INDIV-X-MULTI осуществляют прием измеренных значений непосредственно от устройств INDIV-X и через импульсные адаптеры INDIV-X-PULSE от счетчиков воды, газа, электроэнергии, тепловой энергии, образуя общую радиосеть в зоне устойчивого приема радиосигнала. Максимальное количество этажных концентраторов в одной радиосети составляет 243, максимальное количество измерительных компонентов в одной радиосети составляет 3000. В случае попадания сигналов каких-либо измерительных компонентов в зоны приема двух или более этажных концентраторов одной радиосети распределение этих компонентов между концентраторами происходит автоматически по принципу наличия более устойчивого сигнала. В каждом этажном концентраторе производится архивирование ежемесячных показаний всех измерительных компонентов, передающих данные на этот этажный концентратор за последние 18 месяцев работы ИС.

Вычислительным компонентом в ИС INDIV-X-AMR, оборудованных домовым концентратором, является компьютер с программным обеспечением INDIV AMR для сбора данных. Компьютер связан с домовым концентратором через Ethernet.

Считывание данных производится по запросу диспетчера или в автоматическом режиме по установленному расписанию. В каждом считанном файле содержатся как текущие,                   так и архивные данные. В ПО INDIV AMR предусмотрен

интерфейс для ручного ввода           данных от устройств для распределения тепловой

энергии модификаций INDIV-X-10 и INDIV-X-ЮТ.

Питание устройств INDIV-X, импульсных адаптеров INDIV-X-PULSE осуществляется от встроенных литиевых элементов. Питание домовых концентраторов INDIV-X-TOTAL, этажных концентраторов INDIV-X-MULTI, сплиттеров INDIV-X-SP осуществляется от сети постоянного тока 24 В.

Вспомогательными компонентами ИС INDIV-X-AMR являются инфракрасный программатор INDIV-X-SET - устройство для конфигурирования импульсных адаптеров и устройств для распределения тепловой энергии, тестовые датчики INDIV-X-TEST -устройства контроля качества радиосвязи.

Программное обеспечение

Программное обеспечение систем автоматизированных измерительных количества энергоресурсов INDIV-X-AMR включает в себя программы для считывания, архивирования и обработки данных, создания и распечатки отчетов.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2

Программное обеспечение защищено паролями пользователей и администратора. Уровень защиты средний по Р 50.20.077-2014.

В таблицах 3-8 приведены метрологические и технические характеристики измерительных каналов системы автоматизированной измерительной количества энергоресурсов INDIV-X-AMR, а также импульсного адаптера INDIV-X-PULSE. Характеристики измерительных каналов с устройствами для распределения тепловой энергии электронными INDIV-X-10R, INDIV-X-10RT, INDIV-X-10, INDIV-X-10T приведены в таблице 3.

Таблица 3

Пределы допускаемой относительной погрешности измерительных каналов со счетчиками холодной и горячей воды приведены в таблице 4.

Таблица 4

Пределы допускаемой относительной погрешности измерительных каналов со счетчиками газа приведены в таблице 5.

Таблица 5

Характеристики точности измерительных каналов со счетчиками активной электрической энергии приведены в таблице 6.

Таблица 6

Пределы допускаемой относительной погрешности и классы точности измерительных каналов со счетчиками тепловой энергии (теплосчетчиками) приведены в таблице 7.

Таблица 7

Характеристики импульсного адаптера INDIV-X-PULSE приведены в таблице 8.

Таблица 8

Рабочие условия применения системы - закрытые взрывобезопасные помещения без агрессивных паров и газов с температурой окружающего воздуха от плюс 5 °C до плюс 50 °C, без конденсации влаги, при атмосферном давлении от 84 до 106,7 кПа.

наносится типографским способом на титульный лист формуляра системы автоматизированной измерительной количества энергоресурсов INDIV-X-AMR.

Комплектность систем автоматизированных измерительных количества энергоресурсов INDIV-X-AMR приведена в таблице 9.

Таблица 9

Продолжение таблицы 9

Осуществляется по документу МП РТ 2133-2014 «ГСИ. Системы автоматизированные измерительные количества энергоресурсов INDIV-X-AMR. Методика поверки», утвержденном ФБУ «Ростест-Москва» 01 сентября 2014 г.

Основные средства поверки приведены в таблице 10.

Таблица 10

Методы измерений систем измерительных INDIV-X-AMR изложены в разделе «Назначение изделия и принцип работы» документа «Системы автоматизированные измерительные количества энергоресурсов INDIV-X-AMR. Инструкция по монтажу и эксплуатации 4217-001 -43547938-201ЗРЭ ».

• 1. ГОСТ Р 8.596-2002. ГСОЕИ. Метрологическое обеспечение измерительных систем

• 2. ГОСТ Р 50601-93. Счетчики питьевой воды крыльчатые. Общие технические условия

• 3. ГОСТ 6019-83. Счетчики холодной воды крыльчатые. Общие технические условия

• 4. ГОСТ 14167-83. Счетчики холодной воды турбинные. Общие технические условия

• 5. ГОСТ Р 50818-95. Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний

• 6. ГОСТ 31819.11-2012. Аппаратура для измерений электрической энергии постоянного тока. Частные требования. Часть И. Электромеханические счетчики активной

энергии

классов точности 0,5; 1 и 2

• 7. ГОСТ 31819.21-2012. Аппаратура для измерений электрической энергии постоянного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

• 8. ГОСТ 31819.22-2012. Аппаратура для измерения электрической энергии постоянного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0.5S

• 9. ГОСТ Р ЕН 1434-1-2011. Теплосчетчики. Часть 1. Общие требования

• 10. Технические условия 4217-001-43547938-2013 ТУ. Системы автоматизированные измерительные количества энергоресурсов INDIV-X-AMR

ООО «Завод №423»,

301830, Тульская обл., г. Богородицк, проезд Заводской, стр. 2 «Б»,

Тел. (48761) 2-27-59, E-mail: moldplast@owen.ru, web: www.zavod423.ru

ИНН 7112011490

ООО «Данфосс»

143581, Московская область, Истринский р-н, с./пос. Павло-Слободское,

д. Лешково, д. 217,

Тел. (495) 792 57 57, E-mail: info@danfoss.ru, web: www.danfoss.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»),

117418, г. Москва, Нахимовский проспект, 31. Тел. (495) 544-00-00

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA RU.310639 от 16.04.2015 г.
