Номер по Госреестру СИ: 88169-23
88169-23 Осциллографы-мультиметры
(АКИП-4125С)
Назначение средства измерений:
Осциллографы-мультиметры АКИП-4125С (далее - осциллографы-мультиметры) предназначены для измерения амплитудных и частотно-временных параметров электрических сигналов в режиме осциллографа, а также для измерения напряжения и силы постоянного и переменного токов, электрического сопротивления постоянному току, электрической емкости в режиме мультиметра.
Внешний вид.
Осциллографы-мультиметры
Рисунок № 1
Программное обеспечение
Программное обеспечение осциллографов-мультиметров служит для управления режимами работы, обработки цифровых данных, их отображения на дисплее, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
отсутствует |
Номер версии (идентификационный номер ПО) |
не ниже 1.1.20 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель осциллографов-мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Назначение» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140’8 до 100 А в диапазоне частот от 1-10"1 до 1 •106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Стандарт предприятия "SIGLENT TECHNOLOGIES CO., LTD", Китай на осциллографы-мультиметры АКИП-4125С.
Правообладатель«SIGLENT TECHNOLOGIES CO., LTD», Китай
Адрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Изготовитель
«SIGLENT TECHNOLOGIES CO., LTD», КитайАдрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«SIGLENT TECHNOLOGIES CO., LTD», КитайАдрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Принцип действия осциллографов-мультиметров основан на аналого-цифровом преобразовании входного сигнала, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее. Осциллографы-мультиметры выполнены в виде моноблока с внешним сетевым блоком питания (имеется возможность работы от аккумулятора).
Осциллографы-мультиметры исполняются в двух модификациях: АКИП-4125/1С, АКИП-4125/2С. Модификации различаются полосой пропускания.
На лицевой панели осциллографов-мультиметров расположены жидкокристаллический дисплей, функциональные клавиши, универсальный поворотный переключатель, гнезда мультиметра.
На задней панели осциллографов-мультиметров расположены батарейный отсек, упор-подставка и серийный номер. Серийный номер состоит из арабских цифр и букв латинского алфавита; наносится на корпус в виде наклейки.
На левой боковой панели расположены ручка для переноски и разъем подключения зарядного устройства.
На правой боковой панели расположены клеммы заземления и разъемы интерфейса USB.
На верхней стороне осциллографа-мультиметра находятся входные разъёмы осциллографа.
Общий вид осциллографов-мультиметров, места нанесения знака утверждения типа и серийного номера представлены на рисунке 1.
Опломбирование осциллографов-мультиметров не предусмотрено.
Конструкция осциллографов-мультиметров не предусматривает нанесения знаков поверки.

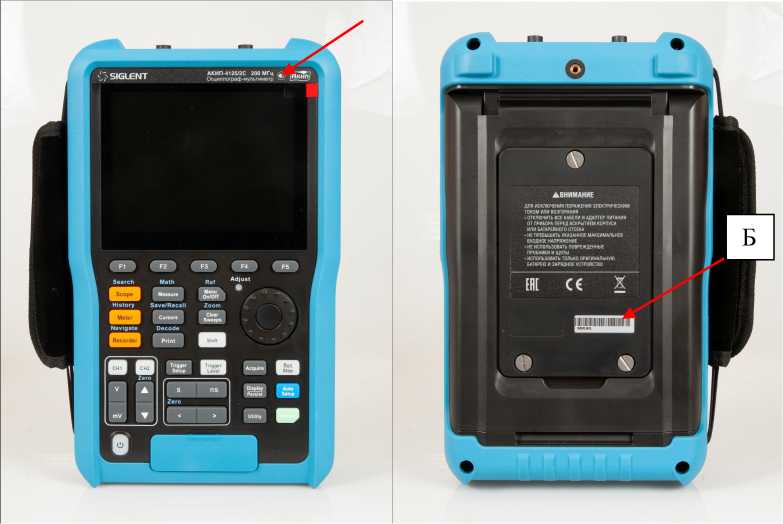

Рисунок 1 - Общий вид осциллографов-мультиметров, место нанесения знака утверждения типа (А) и серийного номера (Б)
Таблица 10 - Комплектность осциллографов-мультиметров
Наименование |
Обозначение |
Количество, шт. |
Осциллограф-мультиметр |
модификация (по заказу): АКИП-4125/1С, АКИП-4125/2С |
1 |
Зарядное устройство |
1 | |
Пробник пассивный |
2 | |
Щуп измерительный |
2 | |
Кабель USB |
1 | |
Адаптер для измерения тока до 600 мА |
1 | |
Адаптер для измерения тока до 10 А |
1 | |
Сумка для транспортировки |
1 | |
Аккумуляторная батарея |
1 | |
Руководство по эксплуатации |
1 |
Наименование характеристики |
Значение |
Число входных каналов |
2 |
Максимальная частота дискретизации, ГГц - на канал |
0,5 |
- в режиме объединения каналов |
1 |
Максимальная длина записи, МБ - на канал |
6 |
- в режиме объединения каналов |
12 |
Канал вертикального отклонения | |
Входное сопротивление |
1 МОм (±2 %) |
Максимальное входное напряжение, В (среднеквадратическое значение) |
300 |
Диапазон установки коэффициента отклонения (Ко), мВ/дел (выбор с шагом 1-2-5) |
от 2 до 1-105 |
Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % - при Ко<10 мВ/дел |
±4 |
- при Ко>10 мВ/дел |
±3 |
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения и импульсного напряжения частотой до 100 кГц, мВ - при Ко<10 мВ/дел |
±(0,04^8 [дел] • Ко[мВ/дел]+1) |
- при Ко>10 мВ/дел |
±(о,03^8[дел]^Ко[мВ/дел]+1) |
Полоса пропускания по уровню -3 дБ, МГц, не менее - АКИП-4125/1С |
100 |
- АКИП-4125/2С |
200 |
Время нарастания переходной характеристики, нс, не более - АКИП-4125/1С |
3,5 |
- АКИП-4125/2С |
1,7 |
Канал горизонтального отклонения | |
Диапазон установки коэффициентов развертки, с/дел (выбор с шагом 1-2-5) |
от 1 • 10-9 до 1 • 102 |
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора |
±2,5^10’5 |
Примечание: Ко - значение коэффициента отклонения, мВ/дел. |
тока
Верхний предел поддиапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
0,06 |
140-5 |
±(0,01-|иИЗм|1)+15-к) |
0,6 |
140-4 |
±(0,01-|иИЗм|+5-к) |
6 |
140-3 |
±(0,01-|иИЗм|+5-к) |
60 |
140-2 |
±(0,01-|иИЗм|+5-к) |
600 |
1-1Q-1 |
±(0,01-|иИЗм|+5-к) |
Примечание: 1) иизм - измеренное значение напряжения постоянного тока, В. |
Таблица 4 - Метрологические характеристики в режиме измерений напряжения переменного тока частотой от 45 до 400 Гц
Верхний предел поддиапазона измерений, В |
Значение единицы младшего разряда к, В |
Пределы допускаемой абсолютной погрешности, В |
0,06 |
140-5 |
±(0,0Тиизм1)+15^к) |
0,6 |
140-4 |
±(0,01-иИЗм+5-к) |
6 |
140-3 |
±(0,01-иИЗм+5-к) |
60 |
140-2 |
±(0,01-иИЗм+5-к) |
600 |
1-10-1 |
±(0,01-иИЗм+5-к) |
Примечания: 1) иизм - измеренное значение напряжения переменного тока, В. |
Таблица 5 - Метрологические характеристики в режиме измерения силы постоянного тока
Верхний предел поддиапазона измерений, А |
Значение единицы младшего разряда к, А |
Пределы допускаемой абсолютной погрешности, А |
0,06 |
140-5 |
±(0,04^|1изм|1)+10^к) |
0,6 |
140-4 |
±(0,04-|1ИЗм|+10-к) |
6 |
140-3 |
±(0,05-|1ИЗм|+5-к) |
10 |
140-2 |
±(0,05-|!ИЗм|+5-к) |
Примечание: 1) 1изм - измеренное значение силы постоянного тока, А. |
Таблица 6 - Метрологические характеристики в режиме измерения силы переменного тока
частотой от 45 до 400 Гц
Верхний предел поддиапазона измерений, А |
Значение единицы младшего разряда к, А |
Пределы допускаемой абсолютной погрешности, А |
0,06 |
140-5 |
±(0,044изм1)+10^к) |
0,6 |
140-4 |
±(0,04-1ИЗм+10-к) |
6 |
140-3 |
±(0,05Тизм+5-к) |
10 |
140-2 |
±(0,05Тизм+5-к) |
Примечание: 1) 1изм - измеренное значение силы переменного тока, А. |
Верхний предел поддиапазона измерений, Ом |
Значение единицы младшего разряда k, Ом |
Пределы допускаемой абсолютной погрешности, Ом |
6402 |
1-10-1 |
±(0,01<Иизм1)+5^к) |
6403 |
1 |
±(0,0ГКизм+5Т) |
6404 |
10 |
±(0,0ГКизм+5Т) |
6405 |
1402 |
±(0,0ГКизм+5Т) |
6406 |
1403 |
±(0,0ГКизм+5Т) |
6407 |
1404 |
±(0,04^изм+5^к) |
Примечание: 1) -R-изм - измеренное значение сопротивления, Ом. |
Таблица 8 - Метрологические характеристики в режиме измерения электрической емкости
Верхний предел поддиапазона измерений, мкФ |
Значение единицы младшего разряда k, мкФ |
Пределы допускаемой абсолютной погрешности, мкФ |
440’2 |
140’5 |
±(0,05^Сизм1)+50^к) |
4^10-1 |
140’4 |
±(0,05-СИЗм+5-к) |
4 |
140’3 |
±(0,05-СИЗм+5-к) |
4-10 |
140’2 |
±(0,05-СИЗм+5-к) |
4402 |
1-10-1 |
±(0,05-СИЗм+5-к) |
Примечания: 1) Сизм - измеренное значение емкости, мкФ. |
Таблица 9 - Технические характеристики осциллографов-мультиметров
Наименование характеристики |
Значение |
Нормальные условия измерений:
|
от +18 до +28 75 от 84,0 до 106,7 |
Рабочие условия применения:
|
от 0 до +40 85 от 84,0 до 106,7 |
Масса, кг, не более |
1,75 |
Габаритные размеры (ширинахвысотахглубина), мм |
276x168x68 |
