Номер по Госреестру СИ: 88092-23
88092-23 Генераторы сигналов векторные
(АКИП-3210)
Назначение средства измерений:
Генераторы сигналов векторные АКИП-3210 (далее - генераторы) предназначены для генерирования немодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами аналоговой и цифровой модуляции.
Внешний вид.
Генераторы сигналов векторные
Рисунок № 1
Внешний вид.
Генераторы сигналов векторные
Рисунок № 2
Программное обеспечение
Программное обеспечение генераторов установлено на внутренний контроллер и служит для управления режимами работы, задания параметров воспроизводимых сигналов, выбора видов модуляции, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АКИП-3210 |
Номер версии (идентификационный номер ПО) |
не ниже 1.1.1.2.1 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Описание средства измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования средству измеренийГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Стандарт предприятия «SIGLENT TECHNOLOGIES CO., LTD», Китай на генераторы сигналов векторные АКИП-3210.
Правообладатель«SIGLENT TECHNOLOGIES CO., LTD», Китай
Адрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Изготовитель
«SIGLENT TECHNOLOGIES CO., LTD», КитайАдрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ») Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91 Факс: +7(495) 640-30-23Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«SIGLENT TECHNOLOGIES CO., LTD», КитайАдрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. В генераторах возможна генерация как непрерывная, так и с амплитудной, частотной, фазовой и импульсной модуляциями.
Диапазон частот генератора формируется из диапазона частот задающего генератора с последующим преобразованием и фильтрацией паразитных частотных составляющих. Источником опорной частоты для задающего генератора служит кварцевый генератор с термокомпенсацией с тактовой частотой 10 МГц. В генераторах имеется дополнительные встроенные генератор сигналов специальной формы и импульсный генератор, у которых имеются отдельные выходы. Эти дополнительные генераторы могут использоваться в качестве внутреннего источника модулирующих сигналов или как источники вспомогательных низкочастотных сигналов. Управление режимами работы и процессом формирования выходного сигнала осуществляется внутренним котроллером.
Генераторы поддерживают совместную работу с USB-датчиками мощности производства Rohde & Schwarz (модель NRP6A) и Keysight Technologies (серия U2000A).
Конструктивно генераторы выполнены в виде настольного моноблока. Генераторы имеют возможность монтажа в 19-дюймовые приборные стойки с помощью комплекта для монтажа, поставляемого опционально. Управление осуществляется при помощи клавиатуры и регулятора, расположенных на лицевой панели, или при помощи сенсорного дисплея. Предусмотрено управление генераторами с персонального компьютера через интерфейсы USB и LAN, опционально - через адаптер USB-GPIB.
Генераторы состоят из базовой модификации и опций, расширяющих диапазон частот выходного сигнала, и опций расширенной модуляции. Генераторы могут быть оснащены следующими опциями:
-
- опция BW60: программная опция расширения частотного диапазона до 6 ГГц основного высокочастотного сигнала;
-
- опция PT: программная опция генератора последовательности импульсов;
-
- опция SSG5000XV-B150: программная опция увеличения полосы частот IQ-модуляции до 150 МГц;
-
- опция 10M-OCXO-L: термостатированный внутренний опорный генератор с улучшенной долговременной стабильностью по частоте.

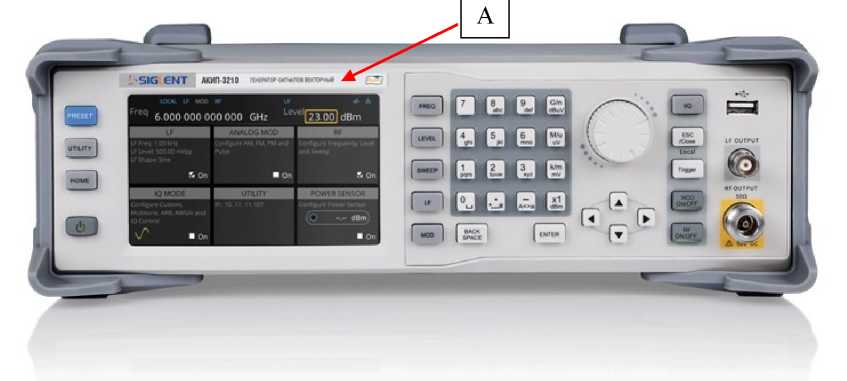

На рисунке 1 представлен общий вид генераторов и место нанесения знака утверждения типа.
Конструкция генераторов предусматривает нанесения знака поверки на корпус прибора в виде оттиска клейма или наклейки. Место нанесения знака поверки показано на рисунке 2
Для предотвращения несанкционированного доступа к внутренним частям генераторов предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Схема пломбировки приведена на рисунке 2.
А
|ЕВЕЭ|
SIG GNT МСИПЗН1 *•■'**<
Рисунок 1 - Общий вид генераторов, место нанесения знака утверждения типа (А)

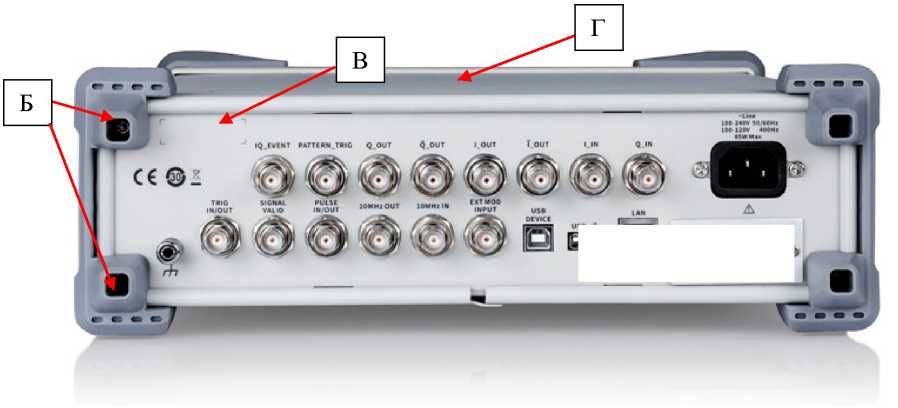

Рисунок 2 - Вид задней панели генераторов, места пломбировки от несанкционированного доступа (Б), места нанесения заводского номера (В) и знака поверки (Г)
Заводской номер состоит из цифр и букв латинского алфавита и наносится на заднюю панель корпуса генераторов в виде наклейки. Место нанесения заводского номера показано на рисунке 2.
Таблица 2 - Метрологические характеристики генераторов
Наименование характеристики |
Значение |
Частотные параметры | |
Диапазон частот АКИП-3210 (базовая модификация) АКИП-3210 с опцией BW60 |
от 9 кГц до 4 ГГц от 9 кГц до 6 ГГц |
Дискретность установки частоты, Г ц |
0,001 |
Пределы допускаемой относительной погрешности установки частоты
|
±1П0-6 ±5П0-8 |
Параметры уровня выходного сигнала при нормальных условиях измерений | |
Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, дБм (в скобках указано нормируемое значение)
|
от -110 до +7 (от -110 до +4) от -110 до +15 (от -110 до +13) от -140 до +26 (от -110 до +20) от -130 до +24 (от -110 до +20) |
Дискретность установки уровня выходного сигнала, дБ |
0,01 |
Наименование характеристики |
Значение | ||
Пределы основной допускаемой абсолютной погрешности установки уровня выходного сигнала в режиме АРУ (ALC), дБ |
- в диапазоне частот от 9 кГц до 100 кГц включ. |
- в диапазоне уровней выходного сигнала: св. -110 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +26 дБм включ. |
±1,1 ±0,9 ±0,9 |
- в диапазоне частот св. 100 кГц до 4 ГГц включ. |
- в диапазоне уровней выходного сигнала: св. -110 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +26 дБм включ. |
±1,1 ±0,7 ±0,7 | |
- в диапазоне частот св. 4 ГГц до 6 ГГц включ. |
- в диапазоне уровней выходного сигнала: св. -110 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +26 дБм включ. |
±1,1 ±0,7 ±0,7 | |
Пределы дополнительной погрешности допускаемой абсолютной погрешности установки уровня выходного сигнала при выключенном режиме АРУ (ALC), дБ |
±0,2 | ||
Параметры спектра выходного сигнала^ | |||
Уровень гармонических искажений, дБн, не более при Рвых <+13 дБм, в диапазоне частот от 1 МГц до 6 ГГц |
-30 | ||
Уровень субгармонических искажений, дБн, не более при Рвых <+13 дБм, при отстройке от несущей >10 кГц, в диапазоне частот от 1 МГ ц до 6 ГГ ц |
-48 | ||
Уровень негармонических искажений, дБн, не более при Рвых <+13 дБм, при отстройке от несущей >10 кГц
|
-65 -56 | ||
Спектральная плотность мощности фазовых шумов при отстройке от несущей 20 кГц в зависимости от частоты несущей, приведенная к полосе 1 Гц, дБн/Гц
|
-120 -118 -104 -105 | ||
Примечания: АРУ (ALC) - режим автоматической регулировки усиления; 1) В диапазоне частот от 9 кГц до 100 кГц не включ. параметры спектра (искажения) выходного сигнала не нормируются; Рвых - здесь и далее уровень выходной мощности. |
Наименование характеристики |
Значение |
Параметры внутреннего модулирующего генератора (LF) | |
Формы выходного сигнала |
синусоидальная, прямоугольная, пилообразная, треугольная, постоянный уровень |
Диапазон частот сигнала
|
от 0,1 Гц до 1 МГц от 0,1 Гц до 20 кГц |
Дискретность установки частоты, Г ц |
0,01 |
Пределы допускаемой относительной погрешности установки частоты |
приведены в разделе «частотные параметры» |
Диапазон установки уровня сигнала (размах) ивых, В на нагрузке 50 Ом |
от 1 •10-3 до 3 |
Дискретность установки уровня сигнала, мВ |
1 |
Верхний предел установки постоянного смещения, В (наименьшее из приведенных значений) |
±(2,5-0Ливых; 2) |
Дискретность установки постоянного смещения, мВ |
10 |
Допускаемая абсолютная погрешность установки постоянного смещения, мВ |
±(0,01-исм+3) |
Неравномерность АЧХ встроенного генератора, дБ |
±0,3 |
Параметры внутреннего импульсного генератора | |
Виды импульсов |
одинарный, парный |
Полярность импульсов |
нормальная, инвертированная |
Диапазон установки периода импульсов |
от 40 нс до 300 с |
Диапазон установки длительности импульсов |
от 20 нс до 300 с |
Диапазон установки задержки парных импульсов |
от 20 нс до 300 с |
Дискретность установки периода, длительности и задержки импульсов, нс |
10 |
Параметры амплитудной синусоидальной модуляции (АМ) | |
Режимы модуляции |
внутренняя, внешняя, внутренняя+внешняя |
Диапазон установки коэффициента АМ (Кам), % |
от 0 до 100 |
Дискретность установки коэффициента АМ, % |
0,1 |
Диапазон модулирующих частот, кГц |
приведен в разделе «Параметры внутреннего модулирующего генератора (LF)» |
Пределы допускаемой абсолютной погрешности установки коэффициента АМ Кам в режиме внутренней АМ, % при Кам < 80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц |
±(0,04<Кам+1) |
Примечания: ивых - установленное значение напряжения на выходе, В; исм - установленное значение постоянного смещения, В; Кам - коэффициент амплитудной модуляции, %. |
Наименование характеристики |
Значение |
Коэффициент гармоник огибающей АМ в режиме внутренней АМ, %, не более при модулирующей частоте 1 кГц, Кам < 80 %, и уровне выходного сигнала не более 0 дБм |
3 |
Параметры частотной синусоидальной модуляции (ЧМ) | |
Режимы модуляции |
внутренняя, внешняя, внутренняя+внешняя |
Масштабный коэффициент N
|
0,25 0,5 0,125 0,25 0,5 1 2 |
Максимальное значение девиации частоты (Af), МГ ц |
1-N |
Дискретность установки девиации частоты, Г ц (наибольшее из приведенных значений) |
0,00TAf или 1 Гц |
Диапазон модулирующих частот, кГц |
приведен в разделе «Параметры внутреннего модулирующего генератора (LF)» |
Пределы допускаемой абсолютной погрешности установки девиации частоты Af в режиме внутренней ЧМ, Гц при Af <50 кГц, при модулирующей частоте 1 кГц |
±(0,02^Af+20) |
Коэффициент гармоник ЧМ, %, не более при модулирующей частоте 1 кГц и Af <50 кГц |
1 |
Параметры фазовой синусоидальной модуляции (ФМ) | |
Режимы модуляции |
внутренняя, внешняя, внутренняя+внешняя |
Максимальное значение девиации фазы (Аф), рад |
5-N, где N - масштабный коэффициент (приведен в разделе «Параметры ЧМ») |
Дискретность установки девиации фазы, рад (наибольшее из приведенных значений) |
0,001•Aф или 0,01 |
Диапазон модулирующих частот, кГц |
приведен в разделе «Параметры внутреннего модулирующего генератора (LF)» |
Пределы допускаемой абсолютной погрешности установки девиации фазы Аф в режиме внутренней ФМ, рад при Аф<5^, при модулирующей частоте 1 кГц |
±(0,02^+0,05) |
Параметры импульсной модуляции (ИМ) | |
Режимы модуляции |
внутренняя, внешняя |
Наименование характеристики |
Значение |
Диапазон установки периода следования импульсов |
от 40 нс до 300 с |
Время нарастания/спада радиоимпульса, нс, не более |
15 |
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее - в диапазоне частот от 1 МГц до 4 ГГц |
70 |
- в диапазоне частот от 4 МГц до 6 ГГц |
65 |
Параметры IQ модуляции | |
Полоса пропускания - модулирующих сигналов (I или Q) |
до 100 МГц |
- ВЧ-сигналов |
до 200 МГц |
Уровень возбуждения на модулирующем входе, соответствующий полной шкале (I + Q), Вскз |
0,5 |
Импеданс IQ выходов, Ом - IQ выходы |
50 |
- дифференциальный выход |
100 |
Максимальное напряжение на IQ выходах, Вп-п, синусоидальная форма сигнала |
0,5 |
Характеристики выходного тракта | |
Номинальное значение выходного сопротивления ВЧ выхода, Ом |
50 |
Предел допускаемого значения КСВН ВЧ выхода В диапазоне частот от 10 МГц до 6 ГГц, при уровне выходного сигнала не более 0 дБм, режим АРУ включен |
2,0 |
Таблица 3 - Технические характеристики генераторов
Наименование характеристики |
Значение |
Нормальные условия измерений:
|
от +20 до +30 80 от 84,0 до 106,7 |
Рабочие условия применения:
|
от +5 до +45 90 от 84,0 до 106,7 |
Напряжение питающей сети, В |
от 90 до 264 |
Номинальные значения частоты питающей сети, Гц
|
50 или 60 400 |
Потребляемая мощность, Вт, не более |
75 |
Масса, кг, не более |
4,84 |
Габаритные размеры (ширинахвысотахглубина), мм |
338x113x369 |
