Сведения о средстве измерений: 91449-24 Анализаторы цепей векторные

Номер по Госреестру СИ: 91449-24
91449-24 Анализаторы цепей векторные
(АКИП-6605)

Назначение средства измерений:
Анализаторы цепей векторные АКИП-6605 (далее - анализаторы) предназначены для измерений коэффициентов передачи и отражения (S-параметров) пассивных и активных устройств.

сертификация программного обеспечения
Внешний вид. Анализаторы цепей векторные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы цепей векторные
Рисунок № 1
Внешний вид. Анализаторы цепей векторные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы цепей векторные
Рисунок № 2

Общие сведения

Дата публикации - 04.03.2024
Срок свидетельства - 28.02.2029
Номер записи - 193348
ID в реестре СИ - 1414890
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

АКИП-6605/2, АКИП-6605/1,

Производитель

Изготовитель - "SIGLENT TECHNOLOGIES CO., LTD"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"

Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.

Структура данных имеет следующий вид:

  • Наименование организации-поверителя
  • Номер аттестата аккредитации
  • Номер типа СИ ФРШИН
  • Наименование типа СИ
  • Количество поверок
  • Количество первичных поверок
  • Количество периодических поверок
  • Количество извещений о непригодности
  • Количество поверок для юр. лиц

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№568 от 2024.02.29 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Анализаторы цепей векторные (АКИП-6605)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "SIGLENT TECHNOLOGIES CO., LTD"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
86803-22
20.09.2027
Генераторы сигналов высокочастотные, АКИП-3209
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
87947-23
27.01.2028
Генераторы сигналов специальной формы, АКИП-3409E
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
88092-23
02.02.2028
Генераторы сигналов векторные, АКИП-3210
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
88169-23
06.02.2028
Осциллографы-мультиметры, АКИП-4125С
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
88382-23
01.03.2028
Осциллографы-мультиметры, АКИП-4128С
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
89314-23
14.06.2028
Источники питания постоянного тока, АКИП-1168
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
89981-23
12.09.2028
Источники питания постоянного тока, АКИП-1161
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
90489-23
16.11.2028
Генераторы сигналов произвольной формы, АКИП-3428
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
90669-23
07.12.2028
Анализаторы спектра, АКИП-4214
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
90734-23
14.12.2028
Источники питания постоянного тока, АКИП-1167
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
91166-24
30.01.2029
Генераторы сигналов высокочастотные, АКИП-3211
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
91449-24
28.02.2029
Анализаторы цепей векторные, АКИП-6605
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
92050-24
03.05.2029
Анализаторы цепей векторные, АКИП-6606
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
92073-24
07.05.2029
Осциллографы цифровые, АКИП-4141
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
92074-24
07.05.2029
Генераторы сигналов высокочастотные, АКИП-3214
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
92208-24

Пробники дифференциальные высоковольтные, DPB5150A
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
92231-24
03.06.2029
Анализаторы спектра портативные, АКИП-4215
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
93007-24
23.08.2029
Анализаторы спектра портативные, АКИП-4216
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
93007-24
23.08.2029
Анализаторы спектра портативные, АКИП-4216
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год

Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.

Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.

Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы цепей векторные (АКИП-6605)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ПРИСТ"
(RA.RU.312058)
  • АКИП-6605/1
  • АКИП-6605/2
  • 7 2 7 0 0 7 7 0

    Стоимость поверки Анализаторы цепей векторные (АКИП-6605)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализаторы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.

    Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 2.

    Таблица 2 - Характеристики программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер ПО)

    не ниже V1.0.0.2.10


    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в п. 6 «Работа с анализатором» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средствам измерений

    ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;

    Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

    Стандарт предприятия «Анализаторы цепей векторные АКИП-6605».

    Правообладатель

    «SIGLENT TECHNOLOGIES CO., LTD.», Китай

    Адрес: 3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen Zhen, China

    Телефон: +86 755 3661 5186

    Факс: +86 755 3359 1582

    http://www.siglent.com/ens/

    Изготовитель

    «SIGLENT TECHNOLOGIES CO., LTD.», Китай
    Адрес: 3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen Zhen, China

    Испытательный центр

    Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)
    Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91
    Факс: +7(495) 640-30-23
    Web-сайт: http://www.prist.ru
    E-mail: prist@prist.ru

    Правообладатель

    «SIGLENT TECHNOLOGIES CO., LTD.», Китай
    Адрес: 3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen Zhen, China
    Телефон: +86 755 3661 5186
    Факс: +86 755 3359 1582
    http://www.siglent.com/ens/

    Принцип действия анализаторов основан на сравнении амплитуды и фазы сигнала, подаваемого на вход исследуемого устройства, с амплитудой и фазой сигнала, отраженного от входа устройства, либо поступающего с его выхода. Тестовый сигнал формируется от высокостабильного источника (генератора). Анализаторы имеют 2 измерительных порта, в каждом из которых установлено по два приемника - измерительный и опорный. Приемники содержат узлы преобразования высокочастотного (ВЧ) сигнала в промежуточную частоту (ПЧ), далее следуют блоки цифровой обработки сигнала. Аппаратно анализаторы реализованы на взаимодействии двух приемников с использованием регулируемой полосы пропускания. Порты являются компонентами широкополосных ВЧ мостов, обеспечивающих необходимую направленность распространения волн в обоих трактах. Детектирование сигнала осуществляется аналого-цифровыми преобразователями (АЦП), которые используются для дискретизации сигнала ПЧ и регистрации отсчетов. Отсчеты данных обрабатываются встроенным контроллером. Измеренные параметры отображаются в полярных координатах (модуль и фаза) или на диаграмме Вольперта-Смита. Тактирование работы функциональных элементов анализатора осуществляется термостатированным опорным генератором.

    Конструктивно анализаторы выполнены в пластиковом корпусе настольного исполнения с питанием от сети переменного тока.

    На передней панели анализаторов расположены: сенсорный дисплей, кнопки управления, измерительные порты, кнопка включения, порты USB.

    На задней панели расположены: гнездо для подключения сетевого шнура питания, интерфейсы дистанционного управления (USB, LAN), разъемы входа и выхода сигналов синхронизации, разъем интерфейса HDMI.

    Анализаторы выпускаются в двух модификациях АКИП-6605/1, АКИП-6605/2 различающиеся между собой диапазонами рабочих частот.

    Анализаторы имеют возможность установки аппаратных и программных опций, представленных в таблице 1

    Таблица 1

    SNA5000-HPR

    Аппаратная опция термостатированного опорного генератора

    SNA5000-TDA

    Программная опция анализа во временной области (TDA)

    SNA5000-TDR

    Программная опция рефлектометра (TDR)

    SNA5000-SA

    Опция анализатора спектра

    SNA5000-SMM

    Программная опция измерения параметров смесителей с преобразованием частоты, используя скалярный метод измерения

    SNA5000-PV

    Программная опция - Общий тест производительности прибора, с возможностью последующей отладки и калибровки

    SNA5000-PM

    Программная опция - Режим импульсных измерений

    Для предотвращения несанкционированного доступа к внутренним частям анализаторов предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Место нанесения пломбировки от несанкционированного доступа представлено на рисунке 2

    Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 2.

    Серийный (заводской) номер, идентифицирующий каждый экземпляр анализаторов, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.

    Общий вид анализаторов и место нанесения знака утверждения типа представлены на рисунке 1.

    Внешний вид. Анализаторы цепей векторные (АКИП-6605), http://oei-analitika.ru

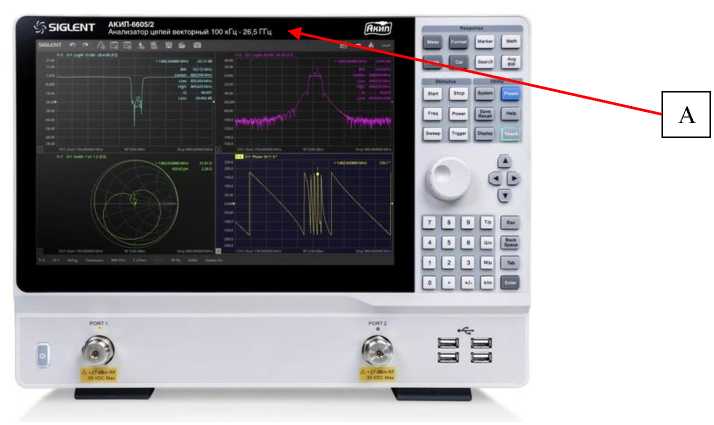

    Рисунок 1 - Общий вид анализаторов и место нанесения знака утверждения типа (А)

    Внешний вид. Анализаторы цепей векторные (АКИП-6605), http://oei-analitika.ru

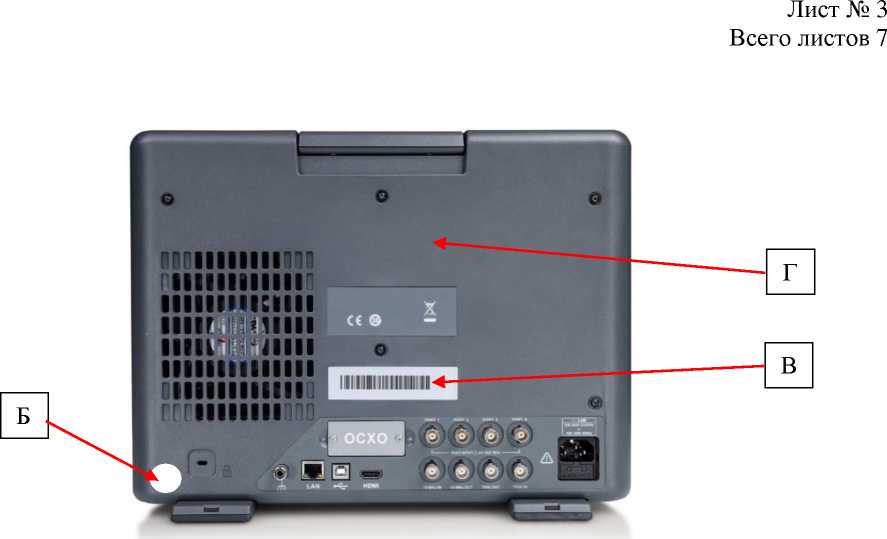

    Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б), место нанесения заводского номера (В) и место нанесения знака поверки (Г).

    X



    Таблица 3 - Метрологические характеристики

    Наименование характеристики

    Значение

    1

    2

    Количество портов

    АКИП-6605/1

    2

    АКИП-6605/2

    2

    Диапазон рабочих частот, Гц

    АКИП-6605/1

    от 100,0-103 до 13,5-109

    АКИП-6605/2

    от 100,0-103 до 26,5-109

    Разрешение, Гц

    1

    Диапазон полос пропускания фильтров промежуточной частоты (ПЧ), Гц

    от 10 до 3406

    Пределы допускаемой относительной

    стандартное исполнение

    ±140-6

    погрешности частоты опорного генератора

    опция SNA5000-HPR

    ±1^10-7

    Продолжение таблицы 3

    1

    2

    от 100 кГц до 10 МГц включ.

    115

    Динамический диапазон при полосе

    св. 10 МГц до 3 ГГц включ.

    125

    св. 3 до 9 ГГц включ.

    125

    пропускания 10 Гц, в диапазоне частот, дБ, не менее

    св. 9,0 до 13,5 ГГц включ.

    118

    св. 13,5 до 20,0 ГГц включ.

    115

    св. 20,0 до 26,5 ГГц включ.

    110

    Диапазон установки уровня выходной мощности (Ps), дБм

    от -55 до +10

    Дискретность установки мощности генератора, дБ

    0,05

    Пределы допускаемой абсолютной

    от 100 кГц до 10 МГц включ.

    ±2,5

    погрешности установки уровня

    св. 10 МГц до 20 ГГц включ.

    ±1,5

    мощности генератора 0 дБм, дБм

    св. 20,0 до 26,5 ГГц включ.

    ±2,0

    Диапазон установки уровня

    от 100 кГц до 9 ГГц включ.

    от -55 до 10

    выходной мощности генератора в

    св. 9 до 20 ГГц включ.

    от -55 до 5

    диапазонах частот, дБм

    св. 20,0 до 26,5 ГГц включ.

    от -55 до 0

    Максимальная входная мощность генератора, дБм

    +10

    Нелинейность амплитудной характеристики генератора, дБ

    0,5

    в режиме векторного анализатора цепей

    от 100 кГц до 10 МГц включ.

    ±2,5

    Абсолютная погрешность

    св. 10 МГц до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ.

    ±1,5

    ±2,0

    измерения уровня входной мощности, дБ

    в режиме анализатора спектра (опция) от 100 кГц до 10 МГц включ.

    ±2,5

    св. 10 МГц до 20 ГГц включ.

    ±1,5

    св. 20,0 до 26,5 ГГц включ.

    ±2,0

    Нелинейность приемного тракта при измерении уровня входной мощности, дБ

    0,5

    Уровень собственного шума

    св. 100 кГц до 10 МГц включ.

    -115

    приемников, нормализованный к

    св. 10 МГц до 3 ГГц включ.

    -120

    полосе 10 Гц, в диапазоне частот

    св. 3 до 20 ГГц включ.

    -125

    (Nf), дБ, не более

    св. 20,0 до 26,5 ГГц включ.

    -12

    0

    Среднеквадратическое отклонение

    Модуль

    Фаза

    значения шумов измерительного

    от 100 кГц до 10 МГц включ.

    0,009

    0,05

    тракта при измерении

    (полоса ПЧ 1 кГц)

    модуля/фазы коэффициентов

    св. 10,0 до 13,5 МГц включ.

    0,009

    0,05

    передачи и отражения, в

    (полоса ПЧ 10 кГц)

    диапазоне частот, дБ/градус, не

    св. 13,5 до 26,5 ГГц включ.

    0,015

    0,09

    более

    (полоса ПЧ 10 кГц)

    Точка компрессии по уровню

    от 100 кГц до 9 ГГц включ.

    ±0,1024

    мощности на измерительных

    св. 9 до 20 ГГц включ.

    ±0,143

    портах (Lc) +10 дБм, дБ не менее

    св. 20,0 до 26,5 ГГц включ.

    ±0,133

    Продолжение таблицы 3

    Нескорректированные характеристики анализаторов (без использования калибровочных наборов)

    от 100 кГц до 9 ГГц включ.

    св.9 до 20 ГГц включ.

    св. 20,0 до 26,5 ГГц включ.

    Направленность (Ed), дБ не более

    -20

    -16

    -13

    Согласование источника (Es), дБ не более

    -20

    -16

    -13

    Согласование нагрузки (El), дБ не более

    -8

    -7

    -7

    Неравномерность коэффициента передачи (Et), дБ не более

    ±1,4

    ±1,4

    ±1,0

    Неравномерность коэффициента отражения (Er), дБ не более

    ±1,4

    ±1,4

    ±1,0

    Корректированные характеристики анализаторов (с использованием калибровочных наборов), полоса пропускания 10 Гц, без применения усреднения

    от 100 кГц до 9 ГГц включ.

    св.9 до 20 ГГц включ.

    св. 20,0 до 26,5 ГГц включ.

    Направленность (Ed), дБ не более

    -40

    -36

    -35

    Согласование источника (Es), дБ не более

    -35

    -29

    -27

    Согласование нагрузки (El), дБ не более

    -39

    -36

    -33

    Неравномерность коэффициента передачи (Et), дБ не более

    ±0,004

    ±0,003

    ±0,010

    Неравномерность коэффициента отражения (Er), дБ не более

    ±0,06

    ±0,09

    ±0,50

    Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ASii (полоса пропускания 10 Гц, без применения усреднения), дБ

    /      511Er \    Nf (    Er       Ed\

    Led Ed-------) + 1— • (---------+ —) - S-ц

    k   1—S^-EsJ ^Ps U-Sn^Es         11

    Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения Аф (полоса пропускания 10 Гц, без применения усреднения), градус

    n r , 180 . (&$11\

    0,5 +---arcsin (——)

    л          \S11 /

    Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи AS2i (полоса пропускания 10 Гц, без применения усреднения), дБ

    Ft-

    Lc • ( S21'Er 2 ) +-----

    „ „         \1-El-Es-s21J    1-El-Es-S?.

    0,2 +--21-------------21

    ^21

    Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи (полоса пропускания 10 Гц, без применения усреднения), градус

    180

    0,5 +---arcsin(AS21 1)

    л

    Температурная стабильность, (дБ/°С) / (°/°C)

    • - в диапазоне частот от 100,0 кГц до 13,5 ГГц

    • - в диапазоне частот св. 13,5 до 26,5 ГГц

    Амплитуда

    Фаза

    ±0,01

    ±0,05

    ±0,1

    ±0,9

    Примечание

    дБм - уровень мощности в дБ относительно 1 мВт

    Таблица 4 - Технические характеристики

    Наименование характеристики

    Значение

    Масса, кг, не более

    5,5

    Тип разъемов портов

    3,5 мм; NMD (m)

    Габаритные размеры, мм (ширинахвысотахглубина)

    378x284x126

    Напряжение сети питания, В

    • - при частоте 50/60 Гц

    • - при частоте 400 Гц

    от 100 до 240

    от 100 до 120

    Потребляемая мощность, Вт, не более

    50

    Нормальные условия применения:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %, не более

    от +20 до +26

    80

    Рабочие условия применения:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %, не более

    от 0 до +40

    85


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
