Сведения о средстве измерений: 92208-24 Пробники дифференциальные высоковольтные

Номер по Госреестру СИ: 92208-24
92208-24 Пробники дифференциальные высоковольтные
(DPB5150A)

Назначение средства измерений:
Пробники дифференциальные высоковольтные DPB5150A (далее - пробники) предназначены для измерений амплитудных и временных параметров высоковольтных сигналов совместно с осциллографами. усилении входных между значениями на входе которого

сертификация программного обеспечения
Внешний вид. Пробники дифференциальные высоковольтные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Пробники дифференциальные высоковольтные
Рисунок № 1
Внешний вид. Пробники дифференциальные высоковольтные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Пробники дифференциальные высоковольтные
Рисунок № 2

Общие сведения

Дата публикации - 31.05.2024
Срок свидетельства -
Номер записи - 194067
ID в реестре СИ - 1416673
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - "SIGLENT TECHNOLOGIES CO., LTD"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1324 от 2024.05.30 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Пробники дифференциальные высоковольтные (DPB5150A)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "SIGLENT TECHNOLOGIES CO., LTD"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
86803-22
20.09.2027
Генераторы сигналов высокочастотные, АКИП-3209
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
87947-23
27.01.2028
Генераторы сигналов специальной формы, АКИП-3409E
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
88092-23
02.02.2028
Генераторы сигналов векторные, АКИП-3210
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
88169-23
06.02.2028
Осциллографы-мультиметры, АКИП-4125С
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
88382-23
01.03.2028
Осциллографы-мультиметры, АКИП-4128С
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
89314-23
14.06.2028
Источники питания постоянного тока, АКИП-1168
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
89981-23
12.09.2028
Источники питания постоянного тока, АКИП-1161
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
90489-23
16.11.2028
Генераторы сигналов произвольной формы, АКИП-3428
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
90669-23
07.12.2028
Анализаторы спектра, АКИП-4214
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
90734-23
14.12.2028
Источники питания постоянного тока, АКИП-1167
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
91166-24
30.01.2029
Генераторы сигналов высокочастотные, АКИП-3211
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
91449-24
28.02.2029
Анализаторы цепей векторные, АКИП-6605
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
92050-24
03.05.2029
Анализаторы цепей векторные, АКИП-6606
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
92073-24
07.05.2029
Осциллографы цифровые, АКИП-4141
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
92074-24
07.05.2029
Генераторы сигналов высокочастотные, АКИП-3214
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
92208-24

Пробники дифференциальные высоковольтные, DPB5150A
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
92231-24
03.06.2029
Анализаторы спектра портативные, АКИП-4215
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
93007-24
23.08.2029
Анализаторы спектра портативные, АКИП-4216
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
93007-24
23.08.2029
Анализаторы спектра портативные, АКИП-4216
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год

Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.

Параметры исследований:

  • фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций региона по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по региону

Стоимость 200 руб. или по подписке

Кто поверяет Пробники дифференциальные высоковольтные (DPB5150A)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 2 0 2 0 2 0 2
    ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ
    (RA.RU.310690)
  • Нет модификации
  • 2 2 0 2 0 2 0 2

    Стоимость поверки Пробники дифференциальные высоковольтные (DPB5150A)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель корпуса пробника в виде наклейки, выполненной типографским способом и на титульный лист документа DPB5150A РЭ «Пробник дифференциальный высоковольтный DPB5150A. Руководство по эксплуатации» типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 «Использование по назначению» документа DPB5150A РЭ «Пробник дифференциальный высоковольтный DPB5150A. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения».

    Правообладатель

    «SIGLENT TECHNOLOGIES CO., LTD», Китай

    Юридический адрес: 3F, Building No4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China

    Изготовитель

    «SIGLENT TECHNOLOGIES CO., LTD», Китай
    Адрес: 3F, Building No4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China

    Испытательный центр

    : Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

    Правообладатель

    «SIGLENT TECHNOLOGIES CO., LTD», Китай
    Юридический адрес: 3F, Building No4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China

    Принцип действия пробников основан на дифференциальном сигналов, при этом выходной сигнал пробника пропорционален разнице напряжения на двух его входных контактах.

    Пробники представляют из себя дифференциальный усилитель, подключены высокоомные делители напряжения, ослабляющие входной сигнал.

    Конструктивно пробники выполнены в пластмассовом корпусе, который имеет два входных контакта «+» и «-«, а также разъем типа BNC для подключения пробника к осциллографу с помощью высокочастотного кабеля. Для обеспечения электропитания пробника используется разъем типа USB, подключаемый к осциллографу или к сетевому адаптеру, входящему в комплект поставки пробников.

    Пробники имеют два фиксированных коэффициента деления входного сигнала 50:1 и 500:1. Переключатель коэффициентов деления расположен на лицевой панели пробника. В комплект пробников входят наконечники и зажимы, обеспечивающие безопасную работу с высоким напряжением.

    Комплект поставки пробников размещается в укладочном кейсе.

    Общий вид пробников представлен на рисунке 1.

    Вид сзади пробников представлен на рисунке 2.

    Место нанесения знака утверждения типа на передней панели корпуса пробников представлено на рисунке 1.

    Возможное место нанесения знака поверки на передней панели корпуса пробников представлено на рисунке 1.

    Место нанесения заводского номера пробников в виде буквы, двух цифр, буквы и шести цифр, расположенных на шильдике, расположенном на задней панели пробников, изготовленном методом струйной печати на полиэстеровой пленке, представлено на рисунке 2.

    Место пломбирования пробников с зав. №№ D15A220823, D15A220830 от

    несанкционированного доступа представлено на рисунке 2.

    Место нанесения знака

    Место нанесения знака

    утверждения типа

    поверки

    Внешний вид. Пробники дифференциальные высоковольтные (DPB5150A), http://oei-analitika.ru

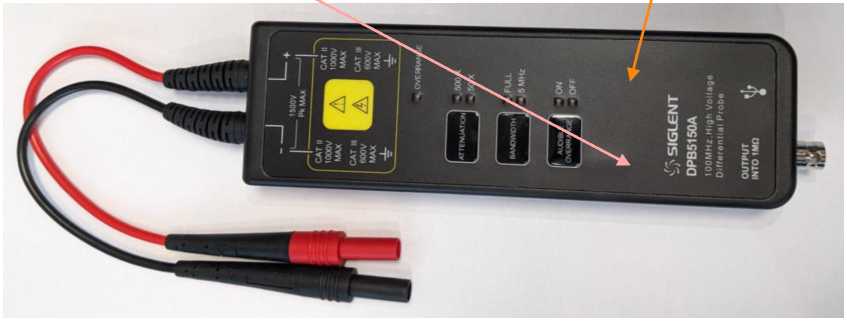

    Рисунок 1 - Общий вид пробников с местами нанесения знака утверждения типа и знака поверки

    Место нанесения

    заводского номера

    Место пломбирования от несанкционированного доступа

    Внешний вид. Пробники дифференциальные высоковольтные (DPB5150A), http://oei-analitika.ru

    Рисунок 2 - Вид сзади пробников с местами нанесения заводского номера и пломбирования от несанкционированного доступа.


    Таблица 3 - Комплектность п]

    в

    Наименование

    Обозначение

    Количество

    Зав. №

    D15A220823

    Зав. №

    D15A220830

    Пробник           дифференциальный

    высоковольтный

    DPB5150A

    1 шт.

    1 шт.

    Cетевой адаптер "220 В / 5 В"

    JZB110-050100WU

    1 шт.

    1 шт.

    Наконечники "зажим-шприц", красный / черный

    CK-281

    2 шт.

    2 шт.

    Наконечники "крючок-шприц", красный / черный

    CK-284

    2 шт.

    2 шт.

    таблицы 3

    Наименование

    Обозначение

    Количество

    Зав. №

    D15A220823

    Зав. №

    D15A220830

    Зажимы "крокодил", красный / черный

    CK-261

    2 шт.

    2 шт.

    Кабели соединительные с наконечниками типа "банан", красный / черный длиной 28 см

    CK-28

    2 шт.

    2 шт.

    Кабель соединительный BNC(B) -BNC(B) длиной 1 м

    CK-310

    1 шт.

    1 шт.

    Кабель USB длиной 1,5 м

    AM-BM

    1 шт.

    1 шт.

    Укладочный кейс

    -

    1 шт.

    1 шт.

    Руководство по эксплуатации

    DPB5150A РЭ

    1 экз.

    1 экз.

    Паспорт

    DPB5150A ПС

    1 экз.

    1 экз.


    Таблица 1 -

    Наименование характеристики

    Значение

    Верхняя граничная частота полосы пропускания, МГц, не менее

    100

    Значения коэффициента деления

    50:1, 500:1

    Пределы допускаемой относительной погрешности установки коэффициентов деления, %

    ±2

    Таблица 2 - Технические

    Наименование характеристики

    Значение

    Входное сопротивление, МОм, не менее

    1

    Габаритные размеры, мм, не более

    - длина

    195

    - ширина

    65

    - высота

    28

    Масса, кг, не более

    0,188

    Рабочие условия применения:

    - температура окружающей среды, °С

    от +5 до +40

    - относительная влажность окружающего воздуха, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84,0 до 106,7


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
