Наименование

Обозначение

Количество, шт.

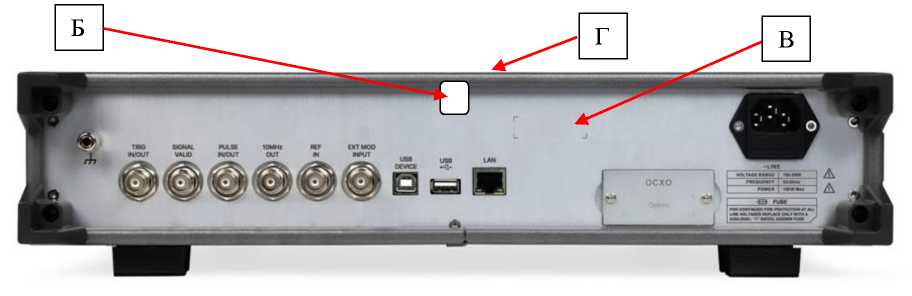

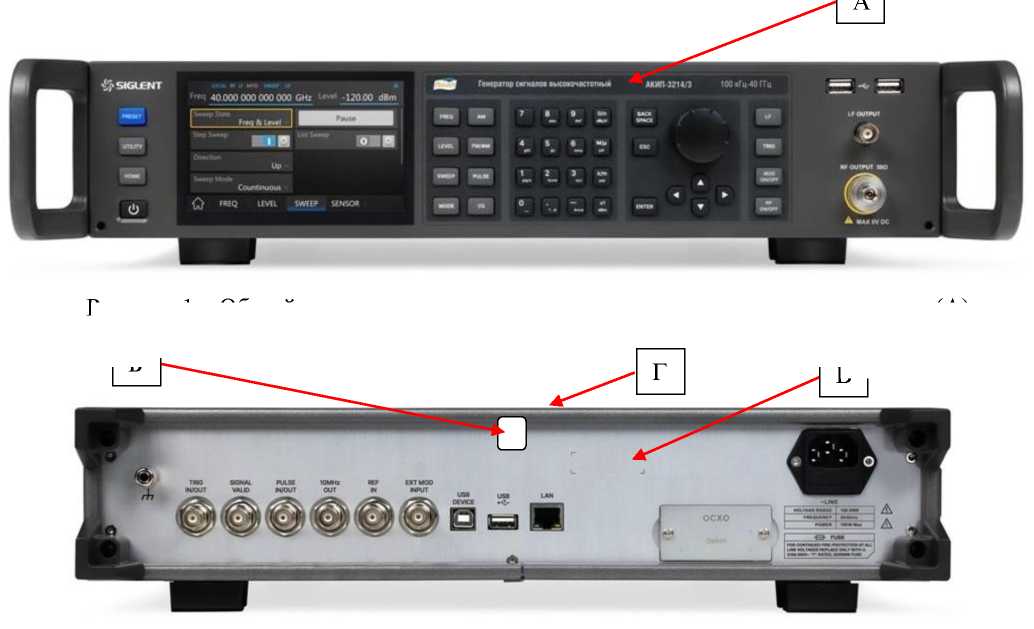

Генератор сигналов высокочастотный

АКИП-3214

1

Сетевой кабель

-

1

Руководство по эксплуатации

-

1

Наименование характеристики

Значение

Частотные параметры

Диапазон частот

АКИП-3214/1

АКИП-3214/2

АКИП-3214/3

от 100 кГц до 13,6 ГГц от 100 кГц до 20 ГГц от 100 кГц до 40 ГГц

Дискретность установки частоты, Гц

0,001

Пределы допускаемой относительной погрешности установки частоты 5оп

±140^-7

Параметры уровня выходного сигнала при нормальных условиях измерений

Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, дБм

• - для модификаций АКИП-3214/1 и АКИП-3214/2

от 100 кГц до 3 МГц

от 3 МГц до 3 ГГц включ.

св. 1 до 2 ГГц включ.

св. 2 до 4 ГГц включ.

св. 4 до 6 ГГц включ.

св. 6 до 18 ГГц включ.

св. 18 до 20 ГГц включ.

• - для модификации АКИП-3214/3

от 100 кГц до 3 МГц

от 3 МГц до 4 ГГц включ.

св. 4 до 6 ГГц включ.

св. 6 до 15 ГГц включ.

св. 15 до 20 ГГц включ.

св. 20 до 40 ГГц включ.

от -110 до +13 от -130 до +22 от -130 до +20 от -130 до +18 от -130 до +15 от -120 до +17 от -120 до +14

от -110 до +8 от -130 до +16 от -130 до +12 от -120 до +12 от -120 до +12 от -120 до +12

Дискретность установки уровня выходного сигнала, дБ

0,01

Пределы основной допускаемой абсолютной погрешности установки уровня выходного сигнала в режиме АРУ (ALC), дБ

Диапазон частот

Диапазон уровней выходного сигнала

±1,1

±0,7

±0,7

от 100 кГц до

1 МГц включ.

от -120 до -110 дБм включ. св. -110 до -90 дБм включ.

св. -90 до -20 дБм включ. св. -20 до +10 дБм включ.

св. +10 до макс. уровень

св. 1 МГц до 40 ГГц включ.

от -120 до -110 дБм включ. св. -110 до -90 дБм включ.

св. -90 до -20 дБм включ. св. -20 до +10 дБм включ.

св. +10 до макс. уровень

±2,0

±1,1

±0,7

±0,7

±1,0

Пределы дополнительной погрешности допускаемой абсолютной погрешности установки уровня выходного сигнала при выключенном режиме АРУ (ALC), дБ

±0,5

Наименование характеристики

Значение

Параметры спектра выходного сигнала

Уровень гармонических искажений при Рвых менее +10 дБм, дБн, не более

- в диапазоне частот от 1 МГц до 2 ГГц включ.

-30

- в диапазоне частот св. 2 до 4 ГГц включ.

-50

- в диапазоне частот св. 4 до 20 ГГц включ.

-50

- в диапазоне частот св. 20 до 40 ГГц включ.

-46

Уровень субгармонических искажений при Рвых менее +10 дБм, при отстройке от несущей св. 10 кГц, дБн, не более, в диапазоне частот от 1 МГц до 40 ГГц включ.

-80

Уровень негармонических искажений, при Рвых менее +10 дБм, при отстройке от несущей св. 10 кГц, дБн, не более

- в диапазоне частот от 1 МГц до 4 ГГц включ.

-60

- в диапазоне частот св. 4 до 40 ГГц включ.

-50

Спектральная плотность мощности фазовых шумов в зависимости от частоты несущей, приведенная к полосе 1 Гц, дБн/Гц, не более

при отстройке от несущей на 100 Гц

- частота несущей 100 МГц

-114

- частота несущей 1 ГГц

-108

- частота несущей 4 ГГц

-94

- частота несущей 6 ГГц

-92

- частота несущей 10 ГГц

-89

- частота несущей 20 ГГц

-83

- частота несущей 40 ГГц при отстройке от несущей на 20 кГц

-77

- частота несущей 100 МГц

-130

- частота несущей 1 ГГц

-135

- частота несущей 4 ГГц

-120

- частота несущей 6 ГГц

-116

- частота несущей 10 ГГц

-117

- частота несущей 20 ГГц

-109

- частота несущей 40 ГГц

-102

Параметры внутреннего модулирующего генератора

синусоидальная,

Формы выходного сигнала

прямоугольная, пилообразная, треугольная,

постоянный уровень

Диапазон частот сигнала - синусоидального

от 0,1 Гц до 1 МГц

- прямоугольного, треугольного, пилообразного

от 0,1 Гц до 20 кГц

Дискретность установки частоты, Гц

0,01

Пределы допускаемой относительной погрешности установки

±Г10^-7

частоты

Диапазон установки уровня сигнала (размах) ивых на нагрузке 50 Ом, В

от Г10^-3 до 3

Неравномерность АЧХ встроенного генератора, дБ

±0,3

Наименование характеристики

Значение

Дискретность установки уровня сигнала, мВ

1

Верхний предел установки постоянного смещения (наименьшее из приведенных значений), В

±(2,5-0,5^/Пвых) или ±2

Дискретность установки постоянного смещения, мВ

10

Допускаемая абсолютная погрешность установки постоянного смещения, мВ

±(0,01-исм+3)

Параметры амплитудной модуляции (АМ)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Диапазон установки коэффициента АМ (Кам), %

от 0 до 100

Дискретность установки коэффициента АМ, %

0,1

Диапазон модулирующих частот, кГц

приведен в разделе «Параметры внутреннего модулирующего генератора»

Пределы допускаемой абсолютной погрешности установки Кам в режиме внутренней АМ при модулирующей частоте 1 кГц, Кам не более 80 %, и уровне выходного сигнала не более 0 дБм, %

±(0,04'Кам+1)

Коэффициент гармоник огибающей АМ в режиме внутренней АМ при модулирующей частоте 1 кГц, Кам не более 30 %, и уровне выходного сигнала не более 0 дБм, %, не более

3

Ступенчатое качание (свипирование) по уровню

Режимы свипирования

Шаговый (линейный или логарифмический)

Диапазон частот/уровня

Полный диапазон ВЧ выхода

Тип свипирования

Треугольный, пилообразный

Число точек свипирования

• - шаговый режим

• - по списку

от 2 до 65535

от 1 до 500

Длительность точки

от 10 мс до 100 с

Параметры генератора импульсов

(опция)

Виды импульсов

одинарный, парный

Полярность импульсов

нормальная, инвертированная

Диапазон установки периода импульсов

от 40 нс до 300 с

Диапазон установки длительности импульсов

от 20 нс до 300 с

Диапазон установки задержки парных импульсов

от 20 нс до 300 с

Диапазон установки задержки внешнего запуска

от 140 нс до 300 с

Дискретность установки периода, длительности и задержки импульсов, нс

10

Параметры генератора пачек импульсов (опция)

Число импульсов

от 1 до 2047

Число повторений в импульсе

от 1 до 65535

Диапазон установки длительности импульсов

от 20 нс до 300 с

Дискретность установки длительности импульсов, нс

10

Наименование характеристики

Значение

Параметры импульсной модуляции (опция)

Режимы модуляции

внутренняя, внешняя

Диапазон установки периода следования импульсов

от 40 нс до 300 с

Минимальная длительность фронта/среза импульса, нс, не более

15

Коэффициент подавления сигнала несущей в паузе между импульсами, дБ, не менее

- в диапазоне частот от 1 МГц до 6 ГГц включ.

70

- в диапазоне частот св. 6 до 13,6 ГГц включ.

80

- в диапазоне частот св. 13,6 до 40 ГГц включ.

75

Номинальное значение выходного сопротивления, Ом

- ВЧ выход

50

- НЧ выход

50

Характеристики выходного тракта

Предел допускаемого значения КСВН ВЧ выхода, при уровне выходного сигнала не более 0 дБм, режим АРУ включен, не более

- в диапазоне частот от 1 МГц до 6 ГГц включ.

1,6

- в диапазоне частот св. 6 до 40 ГГц включ.

2,0

Примечания:

АРУ (ALC) - режим автоматической регулировки усиления; Рвых - уровень выходной мощности;

ивых - установленное значение напряжения на выходе, В; исм - установленное значение постоянного смещения, В; Кам - коэффициент амплитудной модуляции, %.

Наименование характеристики

Значение

Масса, кг, не более

10,4

Габаритные размеры (ширинахвысотахглубина), мм

482x104x540

Напряжение питающей сети, В

от 90 до 264

Номинальные значения частоты питающей сети, Гц - при напряжении питания от 90 до 264 В

50 или 60

- при напряжении питания от 90 до 132 В

400

Потребляемая мощность, Вт, не более

85

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +20 до +30

- относительная влажность воздуха, %, не более

80

- атмосферное давление, кПа

от 84,0 до 106,7

Рабочие условия применения:

- температура окружающего воздуха, °С

от +5 до +45

- относительная влажность воздуха, не более

75

- атмосферное давление, кПа

от 84,0 до 106,7
