Наименование

Обозначение

Количество, шт.

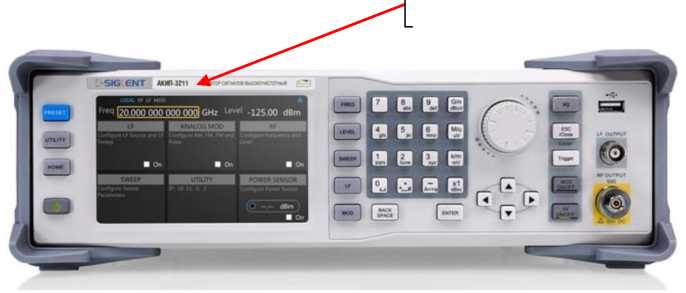

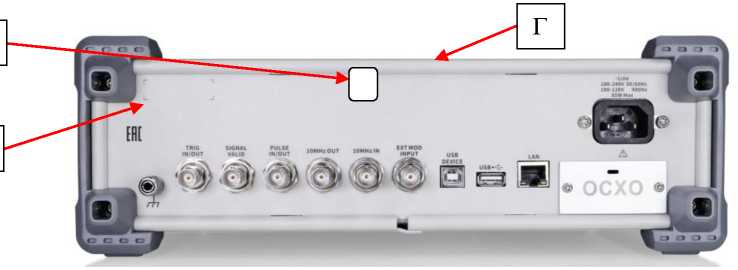

Генератор сигналов высокочастотный

АКИП-3211

1

Сетевой кабель

-

1

Руководство по эксплуатации

-

1

Наименование характеристики

Значение

Частотные параметры

Диапазон частот

АКИП-3211

АКИП-3211 с опцией F85

от 9 кГц до 13,6 ГГц от 9 кГц до 20 ГГц

Дискретность установки частоты, Гц

0,001

Пределы допускаемой относительной погрешности установки частоты Зоп

• - стандартное исполнение

• - опция 10M-OCXO-L

±L10^-6

±L10^-7

Параметры уровня выходного сигнала при нормальных условиях измерений

Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, дБм

• - стандартное исполнение от 9 до 100 кГц

от 100 кГц до 1 МГц от 1 МГц до 4 ГГц включ.

св. 4 до 6 ГГц включ.

св. 6 до 20 ГГц включ.

• - с установленной опцией LP от 9 до 100 кГц

от 100 кГц до 1 МГц от 1 МГц до 4 ГГц включ.

св. 4 до 6 ГГц включ.

св. 6 до 20 ГГц включ.

от -20 до +7 от -20 до +15 от -20 до +27 от -20 до +27 от -15 до +20

от -110 до +7 от -110 до +15 от -130 до +25 от -130 до +25 от -125 до +20

Дискретность установки уровня выходного сигнала, дБ

0,01

Пределы основной допускаемой абсолютной погрешности установки уровня выходного сигнала в режиме АРУ (ALC), дБ

- в диапазоне частот от 9 кГц до 100 кГц

- в диапазоне уровней выходного сигнала: от -120 до -110 дБм включ. св. -110 до -90 дБм включ. св. -90 до -20 дБм включ. св. -20 до +13 дБм включ. св. +13 до макс. уровень

±1,1

±1,1

- в диапазоне частот от 100 кГц до 1 МГц включ.

- в диапазоне уровней выходного сигнала: от -120 до -110 дБм включ. св. -110 до -90 дБм включ. св. -90 до -20 дБм включ. св. -20 до +13 дБм включ. св. +13 до макс. уровень

±2,0

±1,1

±0,7

±0,7

Наименование характеристики

Значение

Пределы основной допускаемой абсолютной погрешности установки уровня выходного сигнала в режиме АРУ (ALC), дБ

- в диапазоне частот св. 1 МГц до 20 ГГц включ.

- в диапазоне уровней выходного сигнала: от -120 до -110 дБм включ. св. -110 до -90 дБм включ. св. -90 до -20 дБм включ. св. -20 до +13 дБм включ. св. +13 до макс. уровень

±2,0

±1,1

±0,7

±0,7

±1,0

Пределы дополнительной погрешности допускаемой абсолютной погрешности установки уровня выходного сигнала при выключенном режиме АРУ (ALC), дБ

±0,5

Параметры спектра выходного сигнала^

Уровень гармонических искажений при Рвых менее +10 дБм, в диапазоне частот от 1 МГц до 20 ГГц, дБн, не более

-30

Уровень субгармонических искажений при Рвых менее +10 дБм, при отстройке от несущей св. 10 кГц, дБн, не более, в диапазоне частот от 1 МГц до 6 ГГц включ.

в диапазоне частот св. 6 до 20 ГГц включ.

-50

-70

Уровень негармонических искажений, дБн, не более при Рвых менее +10 дБм, при отстройке от несущей св. 10 кГц, не более

• - в диапазоне частот от 1 МГц до 4 ГГц включ.

• - в диапазоне частот св. 4 до 20 ГГц включ.

-65

-50

Спектральная плотность мощности фазовых шумов при отстройке от несущей на 20 кГц в зависимости от частоты несущей, приведенная к полосе 1 Гц, дБн/Гц, не более

• - частота несущей 100 МГц

• - частота несущей 1 ГГц

• - частота несущей 4 ГГц

• - частота несущей 6 ГГц

• - частота несущей 10 ГГц

• - частота несущей 20 ГГц

-122

-118

-106

-105

-99

-93

Параметры внутреннего модулирующего генерато

за (LF)

Формы выходного сигнала

синусоидальная, прямоугольная, пилообразная, треугольная, постоянный уровень

Диапазон частот сигнала

• - синусоидального

• - прямоугольного, треугольного, пилообразного

от 0,1 Гц до 1 МГц от 0,1 Гц до 20 кГц

Дискретность установки частоты, Гц

0,01

Пределы допускаемой относительной погрешности установки частоты

приведены в разделе «частотные параметры»

Диапазон установки уровня сигнала (размах) ивых на нагрузке 50 Ом, В

от Г10^-3 до 3

Наименование характеристики

Значение

Дискретность установки уровня сигнала, мВ

1

Верхний предел установки постоянного смещения (наименьшее из приведенных значений), В

±(2,5-0,5^/Пвых) или ±2

Дискретность установки постоянного смещения, мВ

10

Допускаемая абсолютная погрешность установки постоянного смещения, мВ

±(0,01-исм+3)

Неравномерность АЧХ встроенного генератора, дБ

±0,3

Параметры внутреннего импульсного генератора

Виды импульсов

одинарный, парный

Полярность импульсов

нормальная, инвертированная

Диапазон установки периода импульсов

от 40 нс до 300 с

Диапазон установки длительности импульсов

от 20 нс до 300 с

Диапазон установки задержки парных импульсов

от 20 нс до 300 с

Дискретность установки периода, длительности и задержки импульсов, нс

10

Параметры амплитудной модуляции (АМ)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Диапазон установки коэффициента АМ (Кам), %

от 0 до 100

Дискретность установки коэффициента АМ, %

0,1

Диапазон модулирующих частот, кГц

приведен в разделе «Параметры внутреннего модулирующего генератора (LF)»

Пределы допускаемой абсолютной погрешности установки Кам в режиме внутренней АМ при модулирующей частоте 1 кГц, Кам не более 80 %, и уровне выходного сигнала не более 0 дБм, %

±(0,04'Кам+1)

Коэффициент гармоник огибающей АМ в режиме внутренней АМ при модулирующей частоте 1 кГц, Кам не более 30 %, и уровне выходного сигнала не более 0 дБм, %, не более

3

Параметры частотной модуляции (ЧМ)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Масштабный коэффициент N

• - в диапазоне частот от 9 кГц до 1 МГц включ.

• - в диапазоне частот св. 1 до 250 МГц включ.

• - в диапазоне частот св. 250 до 500 МГц включ.

• - в диапазоне частот св. 500 МГц до 1 ГГц включ.

• - в диапазоне частот св. 1 до 2 ГГц включ.

• - в диапазоне частот св. 2 до 4 ГГц включ.

• - в диапазоне частот св. 4 до 8 ГГц включ.

• - в диапазоне частот св. 8 до 16 ГГц включ.

• - в диапазоне частот св. 16 до 20 ГГц включ.

0,25

0,5

0,125

0,25

0,5

1

2

4

8

Максимальное значение девиации частоты (Af), МГц

1-N

Дискретность установки девиации частоты (наибольшее из приведенных значений), Гц

0,00bAf или 1

Наименование характеристики

Значение

Диапазон модулирующих частот

приведен в разделе «Параметры внутреннего модулирующего генератора (LF)»

Пределы допускаемой абсолютной погрешности установки девиации частоты Af в режиме внутренней ЧМ при модулирующей частоте 1 кГц и Af не более 50 кГц, Гц

±(0,02-А1+20)

Коэффициент гармоник ЧМ при модулирующей частоте 1 кГц и Af не более 50 кГц, %, не более

1

Параметры фазовой модуляции (

;фм)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Максимальное значение девиации фазы (Аф), рад

5-N,

где N - масштабный коэффициент (приведен в разделе «Параметры ЧМ»)

Дискретность установки девиации фазы (наибольшее из приведенных значений), рад

0,00ГАф или 0,01

Диапазон модулирующих частот

приведен в разделе «Параметры внутреннего модулирующего генератора (LF)»

Пределы допускаемой абсолютной погрешности установки Аф в режиме внутренней ФМ при Аф не более 5-N, при модулирующей частоте 1 кГц, рад

±(0,035^Аф+0,1)

Параметры импульсной модуляции (ИМ

) (опция PU)

Режимы модуляции

внутренняя, внешняя

Диапазон установки периода следования импульсов

от 40 нс до 300 с

Минимальная длительность фронта/среза импульса, нс, не более

15

Коэффициент подавления сигнала несущей в паузе между импульсами, дБ, не менее

• - в диапазоне частот от 1 МГц до 6 ГГц включ.

• - в диапазоне частот св. 6 до 13,6 ГГц включ.

• - в диапазоне частот св. 13,6 до 20 ГГц включ.

70

80

75

Генератор последовательности импульсов (опция PT)

Число импульсов

от 1 до 2047

Число повторений

от 1 до 65535

Диапазон установки длительности импульса

от 20 нс до 300 с

Дискретность установки длительности импульса

10 нс

Характеристики выходного ВЧ т

ракта

Номинальное значение выходного сопротивления ВЧ выхода, Ом

50

Предел допускаемого значения КСВН ВЧ выхода, при уровне выходного сигнала не более 0 дБм, режим АРУ включен, не более

• - в диапазоне частот от 1 МГц до 6 ГГц включ.

• - в диапазоне частот св. 6 до 20 ГГц включ.

1,6

2,0

Наименование характеристики

Значение

Масса, кг, не более

6,05

Габаритные размеры (ширинахвысотахглубина), мм

338x113x369

Напряжение питающей сети, В

от 90 до 264

Номинальные значения частоты питающей сети, Гц - при напряжении питания от 90 до 264 В

50 или 60

- при напряжении питания от 90 до 132 В

400

Потребляемая мощность, Вт, не более

85

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +20 до +30

- относительная влажность воздуха, %, не более

80

- атмосферное давление, кПа

от 84,0 до 106,7

Рабочие условия применения:

- температура окружающего воздуха, °С

от +5 до +45

- относительная влажность воздуха, не более

75

- атмосферное давление, кПа

от 84,0 до 106,7
