Номер по Госреестру СИ: 90489-23
90489-23 Генераторы сигналов произвольной формы
(АКИП-3428)
Назначение средства измерений:
Генераторы сигналов произвольной формы АКИП-3428 (далее - генераторы)
предназначены для генерации по двум независимым каналам периодических аналоговых сигналов различных форм, сигналов с различными видами аналоговой или цифровой модуляции, сигналов произвольной формы и цифровых кодовых последовательностей.
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 1
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) генераторов установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АКИП-3428 |
Номер версии (идентификационный номер) ПО |
не ниже 1.1.1.29R8 |
Примечание: Номер версии ПО определяется по первым трем группам цифр, разделенным точкой |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в п. 6 руководства по эксплуатации «Стандартные настройки».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия на генераторы сигналов специальной формы АКИП-3428. Правообладатель
«SIGLENT TECHNOLOGIES CO., LTD», Китай
Адрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186 Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Изготовитель
«SIGLENT TECHNOLOGIES CO., LTD», Китай
Адрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«SIGLENT TECHNOLOGIES CO., LTD», Китай
Адрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186 Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Принцип действия генераторов основан на комбинировании технологии прямого цифрового синтеза и генерации сигналов произвольной формы. В первом режиме используется технология прямого цифрового синтеза для формирования сигналов специальной и произвольной формы, включая возможность формирования сигналов используя сегментирование памяти генераторов. Во втором режиме создаются сложные сигналы произвольной формы, с возможностью получать из созданных сигналов несколько сигналов произвольной формы с различными характеристиками.
Конструктивно генераторы выполнены в виде настольного моноблока. Генераторы имеют возможность монтажа в 19-дюймовые приборные стойки с помощью комплекта для монтажа, поставляемого опционально. Управление осуществляется при помощи клавиатуры и регулятора, расположенных на лицевой панели, или при помощи сенсорного дисплея. Предусмотрено управление генераторами с персонального компьютера через интерфейсы USB и LAN, опционально - через адаптер USB-GPIB.
На передней панели генераторов находится цветной сенсорный жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Управление режимами работы, выбор регулируемых параметров, включение и отключение выходов генераторов осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор и цифровая клавиатура.
На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейсы связи с персональным компьютером, входной и выходной разъемы опорной частоты 10 МГц, вход сигнала внешней модуляции, разъем входа/выхода сигнала запуска, интерфейсы дистанционного управления (USB, LAN).
Генераторы имеют три модификации: АКИП-3428/1, АКИП-3428/2, АКИП-3428/3, которые отличаются верхней границей диапазона частот.
Генераторы оснащены встроенным частотомером до 400 МГц.
Генераторы состоят из базовой модификации и опций, расширяющих диапазон частот выходного сигнала, и опций расширенной модуляции. Генераторы могут быть оснащены следующими опциями:
- опция SDG-7000A-IQ: программная опция векторного генератора сигналов (IQ-модуляция);
- опция SDG-7000A-BW05: программная опция увеличения частоты генератора с 350 МГц до 500 МГц;
- опция DG-7000A-BW10: Программная опция увеличения частоты генератора с 500 МГц до 1 ГГц;
- опция 10M-OCXO-L: термостатированный внутренний опорный генератор с улучшенной долговременной стабильностью по частоте;
-
- DIG-LVTTL - 16-битный цифровой модуль LVTTL;
-
- DIG-LVDS - 16-битный цифровой модуль LVDS (без ВЧ кабелей);
-
- DIG-LVDS-2 - 16-битный цифровой модуль LVDS (с ВЧ кабелями);
-
- SSG-RMK - комплект для монтажа в 19" стойку одного генератора.
Общий вид генераторов и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа генераторы имеют пломбировку в виде наклейки на стык верхней и задней стенок корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 2.
Серийный (заводской) номер, идентифицирующий каждый экземпляр генераторов, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.
Рисунок 1 - Общий вид генераторов и место нанесения знака утверждения типа (А)

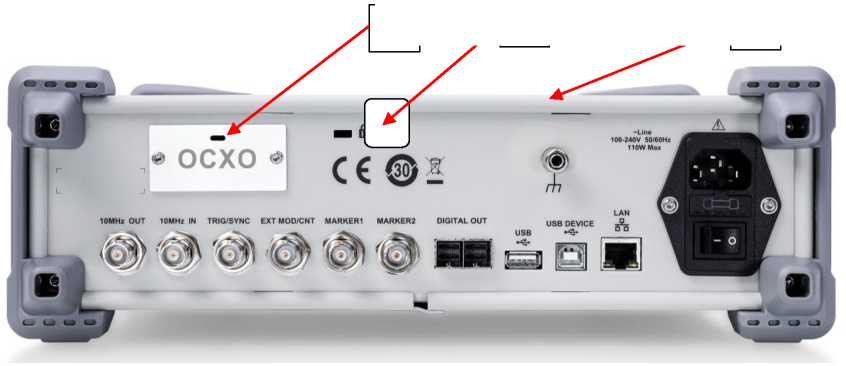

Рисунок 2 - Схема опломбирования от несанкционированного доступа (Б) и места нанесения серийного номера (В) и знака поверки (Г)
В |
Б |
Г |
Таблица 6 - Комплектность
Наименование |
Обозначение |
Количество |
Генератор |
АКИП-3428 |
1 шт. |
Сетевой шнур питания |
1 шт. | |
Кабель USB |
1 шт. | |
BNC кабель |
2 шт. | |
Руководство по эксплуатации CD-диск |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Диапазон частот, Гц АКИП-3428/1 |
от 1М0-6 до 3,5М08 |
АКИП-3428/2 |
от 1М0-6 до 5,0М08 |
АКИП-3428/3 |
от 1М0-6 до Г109 |
Пределы допускаемой относительной погрешности установки частоты 5оп, Гц |
±5М0-6 |
- стандартное исполнение | |
- опция 10M-OCXO-L |
±5М0-7 |
Диапазон установки уровня постоянного смещения3) UDC, В на нагрузке 50 Ом |
±6 |
на высокоомном выходе |
±12 |
Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения UDC, В |
±(0,01JUdc|+2M0-3) |
Характеристики сигналов синусоидальной формы | |
Диапазон частот, Гц АКИП-3428/1 |
от 1М0-6 до 3,5М08 |
АКИП-3428/2 |
от 1М0-6 до 5,0М08 |
АКИП-3428/3 |
от 1М0-6 до Г109 |
Разрешающая способность при установке частоты сигнала, Гц |
1М0-6 |
Пределы допускаемой абсолютной погрешности установки частоты, Гц |
±(Густ' 5оп) |
Диапазон установки выходного уровня сигнала синусоидальной формы, Вп-п 1) 2) 3), в диапазонах частот: | |
до 40 МГц включ. |
от 1М0-3 до 12 |
св. 40 МГц до 120 МГц включ. |
от 1М0-3 до 6 |
св. 120 МГц |
от 1М0-3 до 3 |
Пределы допускаемой абсолютной погрешности установки уровня сигналов синусоидальной формы2), В |
±(0,01-|иуст|+1 •ю-3) |
Продолжение таблицы 2
1 |
2 |
Уровень гармоник в выходном сигнале, дБн4), не более, в диапазонах частот: до 50 МГц включ. |
-55 |
св. 50 МГц до 100 МГц включ. |
-50 |
св. 100 МГц до 250 МГц включ. |
-45 |
св. 250 МГц до 1000 МГц включ. |
-40 |
Неравномерность АЧХ синусоидального сигнала, дБ (относительно 10 кГц, при уровне сигнала 0,5 Вп-п) |
±0,3 |
Суммарные гармонические искажения в диапазоне частот от 10 Гц до 20 кГц, %, не более |
0,075 |
Характеристики сигналов прямоугольной формы | |
Диапазон частот, Гц АКИП-3428/1 |
от 1М0-6 до 1,0М08 |
АКИП-3428/2 |
от 1М0-6 до 1,5М08 |
АКИП-3428/3 |
от 1М0-6 до 2,4408 |
Разрешающая способность при установке частоты сигнала, Гц |
1М0-6 |
Пределы допускаемой абсолютной погрешности установки частоты, Гц |
±(Густ' 5оп) |
Диапазон установки выходного уровня сигнала прямоугольной формы (фронт 1 нс, длительность импульса > 10 нс), Вп-п 2) 3), в диапазонах | |
частот: | |
до 20 МГц включ. |
от 1М0-3 до 12 |
св. 20 МГц до 60 МГц включ. |
от 1М0-3 до 6 |
св. 60 МГц |
от 1М0-3 до 3 |
Диапазон установки скважности5), % |
от 0,0001 до 99,9999 |
Длительность фронта и среза, нс, не более уровень сигнала, Вп-п: до 3 |
0,85 |
св. 3 до 4 включ. |
0,500 |
св. 4 до 5 включ. |
0,843 |
св. 5 до 6 включ. |
1,013 |
св. 6 до 7 включ. |
1,200 |
св. 7 до 8 включ. |
1,400 |
св. 8 до 9 включ. |
1,600 |
св. 9 до 10 включ. |
1,800 |
св. 10 до 11 включ. |
2,000 |
св. 11 до 12 включ. |
2,200 |
св. 12 |
2,400 |
Характеристики пилообразных сигналов | |
Диапазон частот, Гц АКИП-3428/1 АКИП-3428/2 АКИП-3428/3 |
от 1М0-6 до 1J06 |
Диапазон установки выходного уровня пилообразного сигнала, Вп-п 2) 3) |
от 1М0-3 до 12 |
Диапазон регулировки симметрии, % |
от 0,0 до 100,0 |
Нелинейность, % (1 кГц, 1 Вп-п, симметрия 50 %) |
1,5 |
Продолжение таблицы 2
1 |
2 |
Характеристики импульсных сигналов | |
Диапазон частот, Гц АКИП-3428/1 АКИП-3428/2 АКИП-3428/3 |
от Г10-6 до 1,0 •Ю8 от Г10-6 до 1,5 •Ю8 от Г10-6 до 3,125А08 |
Диапазон установки скважности5), % |
от 0,001 до 99,999 |
Диапазон установки длительности импульса,6) с |
от Г10-9 |
Пределы допускаемой абсолютной погрешности установки длительности импульса, нс |
±(Туст^5оп+0,3) |
Диапазон установки длительности фронта и среза, с |
от 0,5А0-9 до 75 |
Погрешность установки задержки импульса, нс |
±(Ти^5оп+0,3) |
Выброс на вершине и паузе импульса, % (100 кГц, 1 Вп-п, 50 Ом, фронт 1 нс) |
не более 3 |
Характеристики сигналов произвольной формы | |
Диапазон частот, Гц АКИП-3428/1 АКИП-3428/2 АКИП-3428/3 |
от Г10-6 до 3,5А07 от Г10-6 до 5Д107 от Г10-6 до 1,0 •Ю8 |
Диапазон установки выходного уровня сигнала произвольной формы, Вп-п 2) 3), в диапазонах частот: до 20 МГц включ. св. 20 МГц |
от Г10-3 до 12 от Г10-3 до 6 |
Длина памяти, число точек |
32000 |
Вертикальное разрешение, бит |
14 |
Абсолютная погрешность установки временных интервалов в сегментированном режиме, нс |
±(Тинт^оп+0,3) |
Характеристики сигналов белый шум | |
Полоса пропускания по уровню -3 дБ, Гц АКИП-3428/1 АКИП-3428/2 АКИП-3428/3 |
от Г10-6 до 3,5А08 от Г10-6 до 5,0А08 от Г10-6 до Г109 |
Диапазон установки выходного уровня шумового сигнала, Вскз |
от Г10-3 до 0,669 |
Примечания
иУст - установленное напряжение на генераторе, В. Fуст - установленное значение частоты, Гц. Ти - установленное время задержки импульса, нс. Метрологические характеристики нормируются при температуре (23±5) °С через 30 минут после прогрева генератора. |
Таблица 3 - Метрологические характеристики модуляции
Характеристика |
Значение |
Амплитудная модуляция (AM), частотная модуляция (ЧМ) | |
Форма несущей |
Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Источник модуляции |
Внутренний, внешний, канал |
Модулирующее колебание |
Синус, меандр, пила, треугольник, шум, СПФ |
Диапазон глубины модуляции (АМ), % |
от 0 до 120 |
Диапазон девиации частоты (ЧМ), Гц |
до fмакс/2 |
Фазовая модуляция (ФМ) | |
Форма несущей |
Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Источник модуляции |
Внутренний, внешний, канал |
Модулирующее колебание |
Синус, меандр, пила, треугольник, шум, СПФ |
Диапазон частот модулирующего сигнала, Гц |
от 1Ш0-3 до 2•IO6 |
Диапазон девиации фазы (ФМ) |
от 0 до 360° |
Широтно-импульсная модуляция (ШИМ) | |
Форма несущей |
Импульс |
Модулирующее колебание |
Синус, меандр, пила, треугольник, шум, СПФ |
Диапазон частот модулирующего сигнала, Гц |
от 1Ш0-3 до 2•IO6 |
Амплитудная манипуляция (АМн), частотная манипуляция (ЧМн), фазовая манипуляция (ФМн) | |
Форма несущей |
Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Источник модуляции |
Внутренний, внешний, канал |
Модулирующее колебание |
Синус, меандр, пила, треугольник, шум, СПФ |
Частота модуляции, Гц внутренний внешний |
от 0,54O-3 до 61,0-1O6 до 1 •IO7 |
Качание по частоте (ГКЧ) | |
Форма несущей |
Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Диапазон установки времени качания, с |
от 1 •IO-3 до 1000 |
Диапазон установки времени задержки запуска, с |
от 1,963•IO-6 до 10 |
Закон качания |
Линейный, логарифмический |
Пакетный режим | |
Форма сигналов |
Стандартные формы сигналов (кроме: DQ+СПФ |
Режим запуска |
Синхронизированный, по строб-импульсу, ручной |
Период повторения, с |
от 1 •IO-6 до 1000 |
Число импульсов в пакете, импульсов |
от 1 до 1000000 |
Начальная/конечная фаза, ° |
от 0 до +360 |
Таблица 4 - Метрологические характеристики векторного генератора сигналов (IQ-модуляция)
Характеристика |
Значение |
Диапазон регулировки несущей частоты, Гц АКИП-3428/1 АКИП-3428/2 АКИП-3428/3 |
от 1-10-6 до 3Д108 от К10-6 до 5,0408 от К10-6 до 1 •Ю9 |
Вертикальное разрешение |
14 бит |
Форматы модуляции |
2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, OQPSK, D8PSK,8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK,8FSK, 16FSK, MSK, мультитональная (MultiTone), пользовательская (Custom - через ПО EasylQ) |
Полоса пропускания, МГц |
150 |
Виды последовательностей |
PN7, PN9, PN15, PN23, пользовательские (через ПО EasylQ) |
Таблица 5 - Технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (ширинахвысотахглубина), мм |
338x113x369 |
Масса, кг, не более |
4,4 |
Напряжение питающей сети, В |
от 100 до 240 |
Номинальные значения частоты питающей сети, Гц |
50/60 |
Потребляемая мощность, В^А, не более |
110 |
Нормальные условия применения:
|
от +18 до +28 90 от 84,0 до 106,7 |
Рабочие условия применения:
|
от 0 до +50 90 от 84,0 до 106,7 |
