Номер по Госреестру СИ: 89314-23
89314-23 Источники питания постоянного тока
(АКИП-1168)
Назначение средства измерений:
Источники питания постоянного тока АКИП-1168 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Программное обеспечение
Программное обеспечение источников встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения источников представлены в таблице 1.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
отсутствует |
Номер версии (идентификационный номер ПО) |
не ниже 1.01.xx.xx.xxxx |
Примечание: номер версии ПО определяется по первым трем цифрам, разделенным точкой; вместо символов x допускаются любые буквенно-цифровые обозначения. |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в разделе «Порядок эксплуатации» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1П0-16 до 100 А»;
Стандарт предприятия «SIGLENT TECHNOLOGIES CO., LTD», Китай, на источники питания постоянного тока АКИП-1168.
Правообладатель«SIGLENT TECHNOLOGIES CO., LTD», Китай
Адрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Изготовитель
«SIGLENT TECHNOLOGIES CO., LTD", Китай
Адрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186 Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, с. 4, ком. 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«SIGLENT TECHNOLOGIES CO., LTD», КитайАдрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Источники имеют два регулируемых канала и один фиксированный - с переключаемым выходным напряжением 2,5; 3,3 и 5 В. Принцип действия регулируемых каналов основан на использовании комбинации управляемого полумоста и линейного регулятора. Полумост управляется модуляцией ширины импульса. Линейный регулятор выполняет точную стабилизацию выходного напряжения. Фиксированный канал имеет только линейный регулятор.
Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного переключателя, расположенных на лицевой панели источников.
Источники исполняются в одной модификации: АКИП-1168.
Конструктивно источники выполнены в металлических корпусах настольного исполнения.
На лицевой панели источников расположены цифровые индикаторы напряжения и силы тока, органы управления, выходные разъемы для подключения измерительных проводов.
На задней панели источников расположены разъем интерфейса USB, вентиляционная решетка, разъем подключения питания, переключатели напряжения питания и серийный номер. Серийный номер состоит из арабских цифр и букв латинского алфавита; наносится на корпус в виде наклейки.
Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Знак поверки в виде оттиска поверительного клейма или наклейки наносится на верхнюю панель корпуса источников.
На рисунке 1 представлен общий вид источников, места нанесения знака утверждения типа и знака поверки. На рисунке 2 указано место нанесения заводского номера.
5IGUENT
CH 1
CH 2
„ I П П П v I U. U U
I П П П I U.U U v

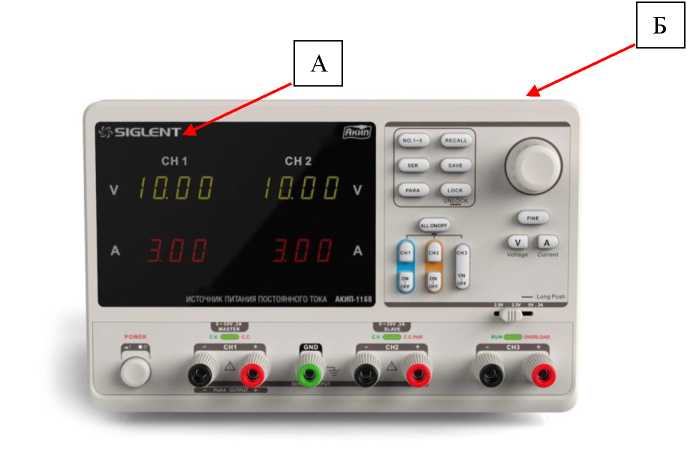

Рисунок 1 - Общий вид источников, места нанесения знака утверждения типа (А) и знака поверки (Б)
В
В

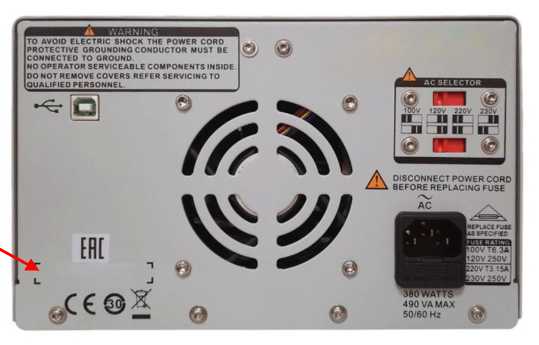

Рисунок 2 - Вид задней панели источников, место нанесения заводского номера (В)
Таблица 4 - Комплектность источников
Наименование |
Обозначение |
Количество, шт. |
Источник питания постоянного тока |
АКИП-1168 |
1 |
Измерительные провода «под зажим» -«крокодил», комплект |
- |
1 |
Измерительные провода «банан 4мм» -«крокодил», комплект |
- |
1 |
Сетевой кабель питания |
- |
1 |
Кабель USB |
- |
1 |
Управляющее ПО «EasyPower» |
- |
1 |
Руководство по эксплуатации |
- |
1 |
Таблица 2 - Метрологические характеристики источников
Наименование характеристики |
Значение |
Диапазон воспроизведения напряжения постоянного тока, В - регулируемые каналы: - независимое и параллельное включение |
от 0 до 32 В |
- последовательное включение |
от 0 до 64 В |
- фиксированный канал |
2,5/3,3/5 |
Диапазон воспроизведения силы постоянного тока, А - регулируемые каналы: - независимое и последовательное включение |
от 0 до 3,2 |
- параллельное включение |
от 0 до 6,4 |
Максимальный выходной ток нерегулируемого канала, А |
3,2 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока регулируемых каналов, В |
±(0,005^вых+0,03) |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока фиксированного канала, В |
±0,08/Гвых |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока регулируемых каналов, А |
±(0,005-1вых+0,03) |
Нестабильность выходного напряжения регулируемых каналов, В, не более - при изменении напряжения питания на ±10 % от |
0,000Гивых+0,003 |
номинального значения - при изменении тока нагрузки от 1макс до 0 |
0,000Гивых+О,ОО3 |
Нестабильность выходного напряжения фиксированного канала, В, не более - при изменении напряжения питания на ±10 % от |
0,000Гивых+О,ОО3 |
номинального значения - при изменении тока нагрузки от 1макс до 0 |
0,000Гивых+О,ОО3 |
Нестабильность выходного тока регулируемых каналов, А, не более - при изменении напряжения питания на ±10 % от |
0,002-1вых+О,ОО3 |
номинального значения - при изменении напряжения на нагрузке от Шакс до 0,1 Шакс |
0,002-1вых+О,ОО3 |
Пульсации выходного напряжения в диапазоне частот от 5 Гц до 1 МГц регулируемых каналов, мВскз, не более |
1 |
Пульсации выходного напряжения в диапазоне частот от 5 Гц до 1 МГц фиксированного канала, мВскз, не более |
1 |
Пульсации выходного тока регулируемых каналов, мАскз, не более |
3 |
Таблица 3 - Технические характеристики источников
Наименование характеристики |
Значение |
Нормальные условия применения:
|
от +18 до +28 75 от 84,0 до 106,7 |
Рабочие условия применения:
|
от 0 до +40 80 от 84,0 до 106,7 |
Напряжение питающей сети, В (переключаемое) |
100/120/220/230 |
Номинальные значения частоты питающей сети, Гц |
50/60 |
Масса, кг, не более |
7,5 |
Габаритные размеры (ширинахвысотахглубина), мм |
275x225x136 |
