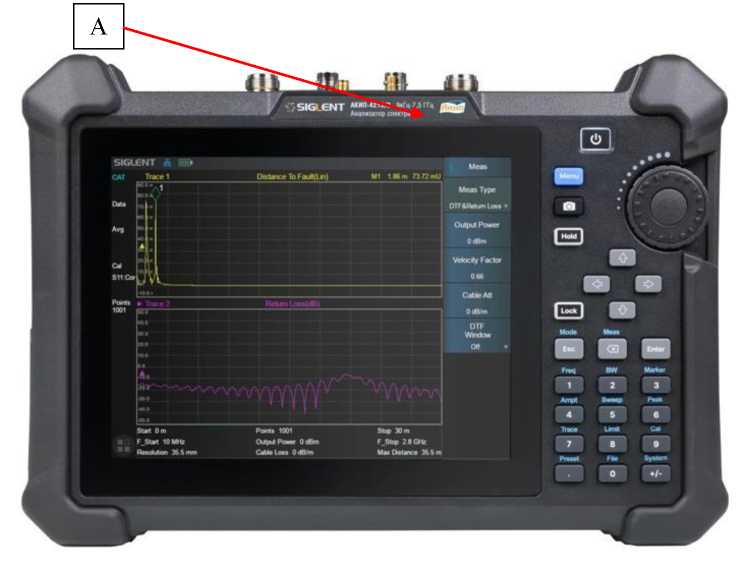

SHA850-F2

Программная опция увеличение диапазона частот до 7,5 ГГц.

SHA850-SOR

Программная опция трекинг генератора.

SHA850-VNA

Программная опция векторного анализатора цепей.

SHA850-AMK

Программная опция расширенного набора измерений.

SHA850-AMA

Программная опция анализа аналоговых модулированных сигналов АМ, ЧМ, ФМ.

SHA850-DMA

Программная опция анализа цифровых модулированных сигналов ASK, FSK, MSK, PSK, QAM

SHA850-BIAS

Программная опция активации выхода постоянного напряжения (DC BIAS).

SHA850-GPS

Программная опция активации GPS приемника.

SHA850-GPSM

Программная опция GPS регистратора.

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, Гц

• - модификация АКИП-4215

• - модификация АКИП-4215-SHA850-F2

от 9^10³ до 3,6^10⁹

от 9^10³ до 7,5^10⁹

Номинальное значение частоты опорного генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора (5о)

±5^10^-6

Пределы относительной температурной нестабильности частоты опорного генератора в диапазоне температуры окружающего воздуха от 0 до +20 °С и от +30 до +50 °С (St)

±1 •Ю^-6

Погрешность при синхронизации по GPS

±1^10^-8

Диапазоны установки полосы обзора (Fобзор)

нулевой;

от 100 Гц до верхней границы диапазона рабочих частот

Максимальное разрешение по частоте в режиме частотомера¹⁾ (к), Гц

0,1

Разрешение по частоте в режиме измерения маркером (км), Гц

Fобзор/750

Пределы допускаемой абсолютной погрешности измерений частоты встроенным частотомером (f), Гц

±((50+5t)-f+1)

Пределы допускаемой абсолютной погрешности измерения частоты маркером, Гц

±((Sо+St)•Fизм+

+0,01 • Fобзор+0,1• Fпч+kм)

Диапазон установки скорости развертки, с

• - при нулевой полосе обзора

• - при полосе обзора более 100 Гц

от 1 •Ю^-6 до 6^10³ от 1 •Ю^-3 до 4^10³

Диапазоны установки полос пропускания фильтров ПЧ по уровню -3 дБ, Гц

от 1 до 1^10⁷

Пределы допускаемой абсолютной погрешности полос пропускания фильтров ПЧ по уровню -3 дБ для Fпч, Гц 1 Гц

св. 1 Гц до 10 МГц

10 МГц

±1

±(0,05•Fпч+1) ±0,05 •Fпч

1

2

Коэффициент прямоугольности фильтров ПЧ по уровням -60 дБ и -3 дБ, не более

4,8

Диапазон измерений уровня мощности с выключенным предусилителем в полосе частот, дБм от 100 кГц до 1 МГц включ.

от среднего уровня шумов до +10

св. 1 МГц до 3,6 ГГц¹⁾

от среднего уровня шумов до +20

св. 1 МГц до 7,5 ГГц²⁾

от среднего уровня шумов до +20

Уровень фазовых шумов относительно несущей 1 ГГц, приведенный к полосе 1 Гц, дБн/Гц, не более

- при отстройке на 10 кГц

-100

- при отстройке на 100 кГц

-100

- при отстройке на 1 МГц

-110

Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня сигнала на частоте 50 МГц (опорная частота 50 МГц, внутренний аттенюатор 20 дБ), дБ, не более

с выключенным предусилителем,

±0,8

с включенным предусилителем.

±1,2

Средний     уровень     собственных     шумов     с

выключенным/включенным предусилителем (аттенюатор 0 дБ, Fпч=10 Гц, усреднение св. 50), дБм, не более от 100 кГц до 1 МГц включ.

-132/-132

св. 1 до 10 МГц включ.

-142/-162

св. 10 до 600 МГц включ.

-140/-159

св. 600 МГц до 1,8 ГГц включ.

-138/-158

св. 1,8 до 3,05 ГГц включ.

-134/-156

св. 3,05 до 3,65 ГГц включ.

-134/-158

св. 3,65 до 4,15 ГГц включ.

-137/-158

св. 4,15 до 5,05 ГГц включ.

-135/-157

св. 5,05 до 5,9 ГГц включ.

-135/-156

св. 5,9 до 6,7 ГГц включ.

-136/-155

св. 6,7 до 7,5 ГГц включ.

-134/-154

Пределы допускаемой абсолютной погрешности измерений уровня мощности (центральная частота 50 МГц, пиковый детектор включен, Fпч=Fвф=1 кГц, ослабление входного аттенюатора 20 дБ), дБ

- при выключенном предусилителе (входной уровень -20 дБ)

±0,4

- при включенном предусилителе (входной уровень -40 дБ)

±0,5

Пределы допускаемой абсолютной погрешности измерений

уровня мощности из-за переключения полос пропускания фильтра ПЧ относительно опорной Fпч=10 кГц, дБ

±0,26

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за нелинейности логарифмической шкалы (уровень мощности на входе от -50 до 0 дБм, Fпч=Fвф=1 кГц, пиковый детектор включен, аттенюатор 10 дБ, частота сигнала св. 100 кГц), дБ

±0,5

1

2

Диапазон ослаблений внутреннего аттенюатора, дБ

от 0 до 50

Шаг перестройки ослаблений внутреннего аттенюатора, дБ

1

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения аттенюатора относительно опорного значения 20 дБ, дБ

±0,5

Относительный уровень гармонических искажений 2-го порядка (диапазон частот св. 50 МГц, уровень мощности на смесителе -20 дБм,   ослабление   внутреннего   аттенюатора   0 дБ,

предусилитель выключен), дБм от 50 МГц до 3,05 ГГц включ.

св. 3,05 до 3,75 ГГц

-65

-80

Интермодуляционные искажения третьего порядка, выраженные в виде точки пересечения 3-го порядка (TOI) (Lизм) (диапазон частот св. 50 МГц, уровень мощности на смесителе -20 дБм, двутоновый сигнал с разницей частоты 100 кГц, ослабление внутреннего аттенюатора 0 дБ, предусилитель выключен), дБм от 50 МГц до 3,05 ГГц включ.

св. 3,05 до 7,5 ГГц

+9,5

+16

Трекинг генератор (опция)

Полоса частот анализа в реальном времени Fанализ, Гц

• - модификация АКИП-4215

• - модификация АКИП-4215-SHA850-F2

от 1 • 10⁵ до 3,6^10⁹ от 1 •Ю⁵ до 7,5^10⁹

Диапазон выходного уровня, дБм

от -40 до 0

Пределы допускаемой абсолютной погрешности измерений уровня мощности, при несущей частоте 50 МГц, дБ

±1,0

Неравномерность АЧХ, дБ

±2

Векторный анализатор цепей (опция)

Диапазон частот, Гц

• - модификация АКИП-4215

• - модификация АКИП-4215-SHA850-F2

от 1 • 10⁵ до 3,6^10⁹ от 1^10⁵ до 7,5^10⁹

Диапазон выходного уровня, дБм

от -40 до 0

Полоса фильтра ПЧ, кГ ц

10

Динамический   диапазон   при

полосе пропускания 10 Гц, в диапазоне частот, дБ, не менее

от 100 кГц до 1 МГц включ. св. 1 МГц до 1,5 ГГц включ.

св. 1,5 до 3,6 ГГц включ.

св. 3,6 до 6,5 ГГц включ.

св. 6,5 до 7,5 ГГц включ.

100

100

100

95

95

Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента отражения S11, дБ/градус

• - в диапазоне частот от 100 кГц до 3,5 ГГц

• - в диапазоне частот св. 3,5 ГГц до 7,5 ГГц

Модуль

Фаза

±0,02

±0,03

±1

±1

Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента передачи S21, дБ/градус

• - в диапазоне частот от 100 кГц до 3,5 ГГц

• - в диапазоне частот св. 3,5 ГГц до 7,5 ГГц

±0,1

±0,1

±1

±1

1

2

Пределы допускаемой абсолютной погрешности установки мощности, дБ

±2

Виды модуляций

ASK: 2ASK;

FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK;

DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16, 32, 64, 128, 256

Примечания:

• ¹⁾ - для модификации АКИП-4215;

• ²⁾ - для модификации AKHn-42l5-SHA850-F2;

дБн - уровень мощности в дБ относительно уровня несущей частоты; дБм - уровень мощности в дБ относительно 1 мВт;

Fвф - полоса пропускания видеофильтра, Гц;

Fn4- полоса пропускания фильтра ПЧ, Гц;

TOI=(2- Lсмес-Lизм)/2,

где Lсмес - уровень входного сигнала на смесителе, дБм.

Наименование характеристики

Значение

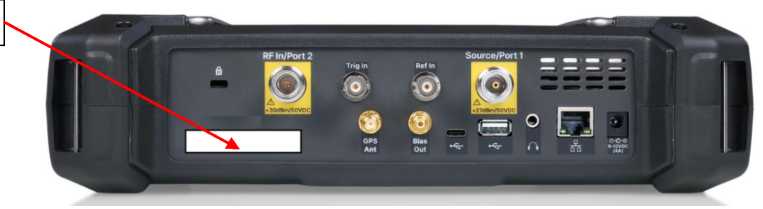

Номинальное значение сопротивлений входа анализатора и выхода следящего генератора, Ом

50

Типы разъемов входа анализатора

N-тип «розетка»

Напряжение питающей сети, В для номинального значения частоты сети:

• - 50 или 60 Гц

• - 400 Гц

-встроенная батарея питания

от 100 до 240

от 100 до 120 12

Потребляемая мощность, Вт, не более

20

Масса, кг, не более

3,2

Габаритные размеры (ширинахвысотахглубина), мм, не более

308x215x79

Рабочие условия применения

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от 0 до +50

90
