Сведения о средстве измерений: 92050-24 Анализаторы цепей векторные

Номер по Госреестру СИ: 92050-24
92050-24 Анализаторы цепей векторные
(АКИП-6606)

Назначение средства измерений:
Анализаторы цепей векторные АКИП-6606 (далее - анализаторы) предназначены для измерений коэффициентов передачи и отражения (S-параметров) пассивных и активных устройств.

сертификация программного обеспечения
Внешний вид. Анализаторы цепей векторные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы цепей векторные
Рисунок № 1
Внешний вид. Анализаторы цепей векторные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы цепей векторные
Рисунок № 2

Общие сведения

Дата публикации - 03.05.2024
Срок свидетельства - 03.05.2029
Номер записи - 193910
ID в реестре СИ - 1416188
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - "SIGLENT TECHNOLOGIES CO., LTD"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1135 от 2024.05.03 ПРИКАЗ_Об утверждении типов средств измерений (11)

Наличие аналогов СИ: Анализаторы цепей векторные (АКИП-6606)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "SIGLENT TECHNOLOGIES CO., LTD"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
86803-22
20.09.2027
Генераторы сигналов высокочастотные, АКИП-3209
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
87947-23
27.01.2028
Генераторы сигналов специальной формы, АКИП-3409E
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
88092-23
02.02.2028
Генераторы сигналов векторные, АКИП-3210
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
88169-23
06.02.2028
Осциллографы-мультиметры, АКИП-4125С
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
88382-23
01.03.2028
Осциллографы-мультиметры, АКИП-4128С
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
89314-23
14.06.2028
Источники питания постоянного тока, АКИП-1168
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
89981-23
12.09.2028
Источники питания постоянного тока, АКИП-1161
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
90489-23
16.11.2028
Генераторы сигналов произвольной формы, АКИП-3428
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
90669-23
07.12.2028
Анализаторы спектра, АКИП-4214
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
90734-23
14.12.2028
Источники питания постоянного тока, АКИП-1167
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
91166-24
30.01.2029
Генераторы сигналов высокочастотные, АКИП-3211
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
91449-24
28.02.2029
Анализаторы цепей векторные, АКИП-6605
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
92050-24
03.05.2029
Анализаторы цепей векторные, АКИП-6606
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
92073-24
07.05.2029
Осциллографы цифровые, АКИП-4141
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
92074-24
07.05.2029
Генераторы сигналов высокочастотные, АКИП-3214
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
92208-24

Пробники дифференциальные высоковольтные, DPB5150A
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
92231-24
03.06.2029
Анализаторы спектра портативные, АКИП-4215
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
93007-24
23.08.2029
Анализаторы спектра портативные, АКИП-4216
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год
93007-24
23.08.2029
Анализаторы спектра портативные, АКИП-4216
"SIGLENT TECHNOLOGIES CO., LTD" (КИТАЙ )
ОТ
МП
1 год

Кто поверяет Анализаторы цепей векторные (АКИП-6606)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ПРИСТ"
(RA.RU.312058)
  • АКИП-6606/2A
  • 1 1 1 0 0 1 1 0

    Стоимость поверки Анализаторы цепей векторные (АКИП-6606)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализаторы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.

    Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 2.

    Таблица 2 - Характеристики программного обеспечения

    Идентиф

    икационные данные (признаки)

    Значение

    Идентиф

    икационное наименование ПО

    -

    Номер версии (идентификационный номер ПО)

    не ниже V1.0.0.2.11.R6


    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в п. 6 «Работа с анализатором» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средствам измерений

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;

    Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

    Стандарт предприятия «Анализаторы цепей векторные АКИП-6606».

    Правообладатель

    «SIGLENT TECHNOLOGIES CO., LTD.», Китай

    Адрес: 3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen Zhen, China

    Телефон: +86 755 3661 5186 Факс: +86 755 3359 1582 http://www.siglent.com/ens/

    Изготовитель

    «SIGLENT TECHNOLOGIES CO., LTD.», Китай
    Адрес: 3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen Zhen, China

    Испытательный центр

    Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)
    Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91
    Факс: +7(495) 640-30-23
    Web-сайт: http://www.prist.ru
    E-mail: prist@prist.ru

    Правообладатель


    «SIGLENT TECHNOLOGIES CO., LTD.», Китай
    Адрес: 3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen Zhen, China
    Телефон: +86 755 3661 5186 Факс: +86 755 3359 1582 http://www.siglent.com/ens/

    Принцип действия анализаторов основан на сравнении амплитуды и фазы сигнала, подаваемого на вход исследуемого устройства, с амплитудой и фазой сигнала, отраженного от входа устройства, либо поступающего с его выхода. Тестовый сигнал формируется от высокостабильного источника (генератора). Анализаторы имеют 2  (АКИП-6606/1,

    АКИП-6606/2, АКИП-6606/3, АКИП-6606/4) или 4 (АКИП-6606/1А, АКИП-6606/2А, АКИП-6606/3А, АКИП-6606/4А) измерительных порта, в каждом из которых установлено по два приемника - измерительный и опорный. Приемники содержат узлы преобразования высокочастотного (ВЧ) сигнала в промежуточную частоту (ПЧ), далее следуют блоки цифровой обработки сигнала. Аппаратно анализаторы реализованы на взаимодействии двух приемников с использованием регулируемой полосы пропускания. Порты являются компонентами широкополосных ВЧ мостов, обеспечивающих необходимую направленность распространения волн в обоих трактах. Детектирование сигнала осуществляется аналого-цифровыми преобразователями (АЦП), которые используются для дискретизации сигнала ПЧ и регистрации отсчетов. Отсчеты данных обрабатываются встроенным контроллером. Измеренные параметры отображаются в полярных координатах (модуль и фаза) или на диаграмме Вольперта-Смита. Тактирование работы функциональных элементов анализатора осуществляется термостатированным опорным генератором.

    Конструктивно анализаторы выполнены в пластиковом корпусе настольного исполнения с питанием от сети переменного тока.

    На передней панели анализаторов расположены: сенсорный дисплей, кнопки управления, измерительные порты, кнопка включения, порты USB.

    На задней панели расположены: разъем сети питания, разъем для дистанционного управления USB 2.0, LAN-разъем, дополнительные функциональные входы/выходы, видео выход (HDMI) для подключения внешнего монитора.

    Анализаторы выпускаются в восьми модификациях АКИП-6606/1, АКИП-6606/2, АКИП-6606/3, АКИП-6606/4 АКИП-6606/1А, АКИП-6606/2А, АКИП-6606/3А, АКИП-6606/4А различающиеся между собой диапазонами рабочих частот и количеством портов.

    Анализаторы имеют возможность установки аппаратных и программных опций, представленных в таблице 1

    Таблица 1

    SNA6000-HPR

    Аппаратная опция - высокопроизводительный эталонный источник.

    SNA6000-TDA

    Программная опция анализа во временной области (TDA).

    SNA6000-TDR

    Программная опция рефлектометра (TDR).

    SNA6000-SA

    Программная опция анализатора спектра.

    SNA6000-SMM

    Программная опция измерения параметров смесителей с преобразованием частоты, используя скалярный метод измерения.

    SNA6000-PM

    Импульсные измерения используются для тестирования устройств, которые невозможно протестировать с использованием непрерывных сигналов, таких как усилители мощности GSM.

    Для предотвращения несанкционированного доступа к внутренним частям анализаторов предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Место нанесения пломбировки от несанкционированного доступа представлено на рисунке 2

    Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 2.

    Серийный (заводской) номер, идентифицирующий каждый экземпляр анализаторов, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.

    Общий вид анализаторов и место нанесения знака утверждения типа представлены на рисунке 1.

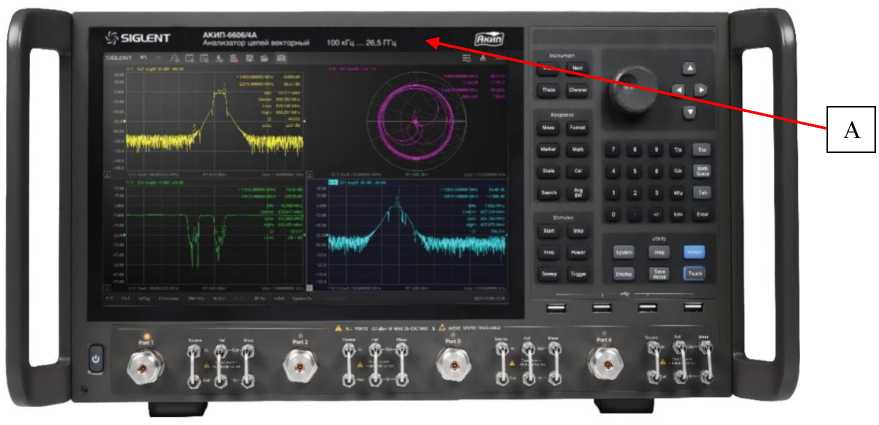

    Внешний вид. Анализаторы цепей векторные (АКИП-6606), http://oei-analitika.ru

    Рисунок 1 - Общий вид анализаторов модификаций АКИП-6606/1А, АКИП-6606/2А, АКИП-6606/3А, АКИП-6606/4А и место нанесения знака утверждения типа (А)

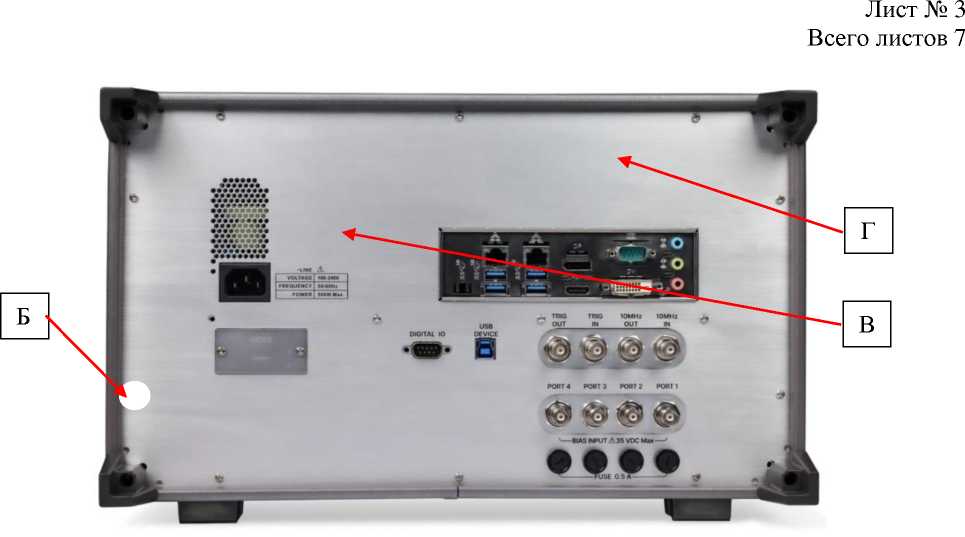

    Внешний вид. Анализаторы цепей векторные (АКИП-6606), http://oei-analitika.ru

    Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б), место нанесения заводского номера (В) и место нанесения знака поверки (Г).

    Таблица 3 - Метрологические характеристики

    Наименование характеристики

    Значение

    1

    2

    Количество портов

    АКИП-6606/1, АКИП-6606/2,

    АКИП-6606/3, АКИП-6606/4

    АКИП-6606/1А, АКИП-6606/2А,

    АКИП-6606/3А, АКИП-6606/4А

    2

    4

    Диапазон рабочих частот, Гц

    АКИП-6606/1, АКИП-6606/2,

    АКИП-6606/1А, АКИП-6606/2А

    АКИП-6606/3, АКИП-6606/4

    АКИП-6606/3А, АКИП-6606/4А

    от 100,0-103 до 13,5-109

    от 100,0-103 до 26,5-109

    Разрешение, Гц

    1

    Диапазон полос пропускания фильтров промежуточной частоты (ПЧ), Гц

    от 10 до 3 •106

    Продолжение таблицы 3

    1

    2

    Пределы допускаемой относительной погрешности частоты опорного генератора

    стандартное исполнение опция SNA6000-HPR

    и- и-

    О о <1 6>

    от 100 кГц до 1 МГц включ.

    120

    Динамический диапазон при полосе

    св. 1 до 500 МГц включ.

    125

    св. 500 МГц до 1 ГГц включ.

    130

    пропускания 10 Гц, в диапазоне частот, дБ,

    св. 1 до 20 ГГц включ.

    135

    не менее

    св. 20 до 24 ГГц включ.

    127

    св. 24,0 до 26,5 ГГц включ.

    120

    Диапазон установки уровня выходной мощности (Ps), дБм

    от -55 до +10

    Дискретность установки мощности генератора, дБ

    0,05

    Пределы допускаемой абсолютной

    от 100 кГц до 10 МГц включ.

    ±2,5

    погрешности установки уровня

    св. 10 МГц до 20 ГГц включ.

    ±1,5

    мощности генератора 0 дБм, дБм

    св. 20,0 до 26,5 ГГц включ.

    ±2,0

    Диапазон установки уровня

    от 100 кГц до 20 ГГц включ.

    от -55 до +10

    выходной мощности генератора в

    св. 20 до 24 ГГц включ.

    от -55 до +7

    диапазонах частот, дБм

    св. 24,0 до 26,5 ГГц включ.

    от -55 до +5

    Максимальная входная мощность

    от 100 кГц до 20 ГГц включ.

    +10

    св. 20 до 24 ГГц включ. св. 24,0 до 26,5 ГГц включ.

    +7

    генератора, дБм

    +7

    +5

    Нелинейность амплитудной характеристики генератора, дБ

    0,5

    в режиме векторного анализатора цепей

    от 100 кГц до 10 МГц включ.

    ±2,5

    Пределы допускаемой абсолютной

    св. 10 МГц до 20 ГГц включ.

    св. 20,0 до 26,5 ГГц включ.

    ±1,5

    ±2,0

    погрешности измерения уровня входной мощности, дБ

    в режиме анализатора спектра (опция) от 100 кГц до 10 МГц включ.

    ±2,5

    св. 10 МГц до 20 ГГц включ.

    ±1,5

    св. 20,0 до 26,5 ГГц включ.

    ±2,0

    Нелинейность приемного тракта при измерении уровня входной мощности, дБ

    0,5

    от 100 кГц до 1 МГц включ.

    -120

    Уровень собственного шума

    св. 1 до 500 МГц включ.

    -125

    приемников, нормализованный к

    св. 500 МГц до 1 ГГц включ.

    -130

    полосе 10 Гц, в диапазоне частот

    св. 1 до 20 ГГц включ.

    -135

    (Nf), дБ, не более

    св. 20 до 24 ГГц включ.

    -130

    св. 24,0 до 26,5 ГГц включ.

    -125

    Среднеквадратическое отклонение

    Модуль

    Фаза

    значения шумов измерительного

    от 100 кГц до 10 МГц включ.

    тракта при измерении

    (полоса ПЧ 1 кГц)

    0,005

    0,02

    модуля/фазы коэффициентов

    св. 10,0 до 13,5 МГц включ.

    передачи и отражения, в

    (полоса ПЧ 10 кГц)

    0,009

    0,05

    диапазоне частот, дБ/градус, не

    св. 13,5 до 26,5 ГГц включ.

    более

    (полоса ПЧ 10 кГц)

    0,015

    0,05

    Точка компрессии по уровню

    от 100 кГц до 9 ГГц включ.

    ±0,1024

    мощности на измерительных

    св. 9 до 20 ГГц включ.

    ±0,143

    портах (Lc) +10 дБм, дБ не менее

    св. 20,0 до 26,5 ГГц включ.

    ±0,133

    Продолжение таблицы 3

    Нескорректированные характеристики анализаторов (без использования калибровочных наборов)

    от 100 кГц до 9 ГГц включ.

    св.9 до 20 ГГц включ.

    св. 20,0 до 26,5 ГГц включ.

    Направленность (Ed), дБ не более

    -20

    -16

    -13

    Согласование источника (Es), дБ не более

    -20

    -16

    -13

    Согласование нагрузки (El), дБ не более

    -ii

    -9

    -7

    Неравномерность коэффициента передачи (Et), дБ не более

    ±i,4

    ±1,0

    ±1,0

    Неравномерность коэффициента отражения (Er), дБ не более

    ±i,4

    ±1,0

    ±1,0

    Корректированные характеристики анализаторов (с использованием калибровочных наборов), полоса пропускания 10 Гц, без применения усреднения

    от 100 кГц до 9 ГГц включ.

    св.9 до 20 ГГц включ.

    св. 20,0 до 26,5 ГГц включ.

    Направленность (Ed), дБ не более

    -4i

    -36

    -35

    Согласование источника (Es), дБ не более

    -36

    -29

    -27

    Согласование нагрузки (El), дБ не более

    -4i

    -36

    -33

    Неравномерность коэффициента передачи (Et), дБ не более

    ±0,004

    ±0,003

    ±0,010

    Неравномерность коэффициента отражения (Er), дБ не более

    ±0,06

    ±0,09

    ±0,50

    Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ASii (полоса пропускания 10 Гц, без применения усреднения), дБ

    ±[, fFJ   snEr А +        ( Er     + Ed\ г

    ± tc-(£d'i-Su.Es) + jps(1_S11.ES+       511

    Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения Аф (полоса пропускания 10 Гц, без применения усреднения), градус

    ±

    180

    0,5 +---arcsin (-----)

    и          \ S11 /J

    Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи AS2i (полоса пропускания 10 Гц, без применения усреднения), дБ

    Г                                       Ft-

    Lc.( S21ЕГ )+ Et у PS ! n Q |       \1-ElEs-Sl-J    1-ElEs■s21

    ± 0,2 + c

    ^21

    Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи (полоса пропускания 10 Гц, без применения усреднения), градус

    ±[

    180

    0,5 +---arcsin(AS21 _ 1)

    я

    Температурная стабильность, (дБ/°С) / (°/°C)

    • - в диапазоне частот от 100,0 кГц до 13,5 ГГц

    • - в диапазоне частот св. 13,5 до 26,5 ГГц

    Амплитуда

    Фаза

    ±0,01

    ±0,05

    ±0,1

    ±0,9

    Примечание

    дБм - уровень мощности в дБ относительно 1 мВт

    Таблица 4 - Технические характеристики

    Наименование характеристики

    Значение

    Масса, кг, не более

    19,0

    Тип разъемов портов

    3,5 мм; NMD (m)

    Габаритные размеры (ширинахвысотахглубина), мм

    426x251x280

    Напряжение сети питания, В

    • - при частоте 50/60 Гц

    • - при частоте 400 Гц

    от 100 до 240

    от 100 до 120

    Потребляемая мощность, Вт, не более

    170

    Нормальные условия применения:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %, не более

    от +20 до +26

    80

    Рабочие условия применения:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %, не более

    от 0 до +40

    85
