Приказ Росстандарта №255 от 06.02.2023

№255 от 06.02.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 410232
ПРИКАЗ_Об утверждении типов средств измерений (16)
Приказы по основной деятельности по агентству Вн. Приказ № 255 от 06.02.2023

2023 год
месяц February
сертификация программного обеспечения

10661 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ



ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «06» февраля 2023 г. № 255 Сведения

об утвержденных типах средств измерений

№ и/ п

Наименование типа

Обозначение типа

Код характера производства

Per. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код идентификации производства

Методика поверки

Интервал менаду поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

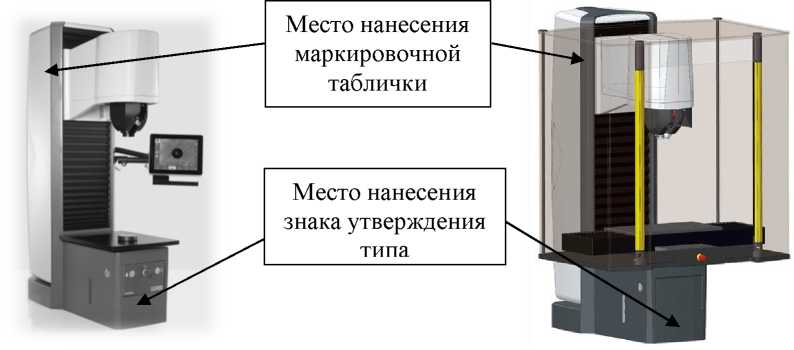

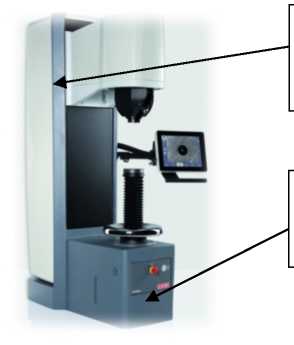

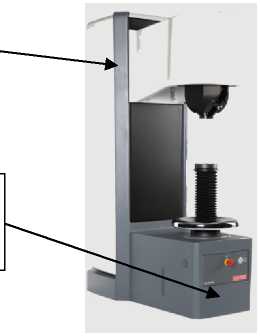

Твердомеры универсальные

Duravisi on

С

88155-23

Duravision-20 G5 сер. № DV250780, Duravision-350 G5 сер. № DV250775

Фирма "EMCO-TEST Prufmaschinen GmbH", Австрия

Фирма "EMCO-TEST Prufmaschinen GmbH", Австрия

ОС

МП 360-005-2022

1 ГОД

Общество с ограниченной ответственностью "Ме-литэк" (ООО "Мелитэк"), г. Москва

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, р.п. Менделееве

16.12.2022

2.

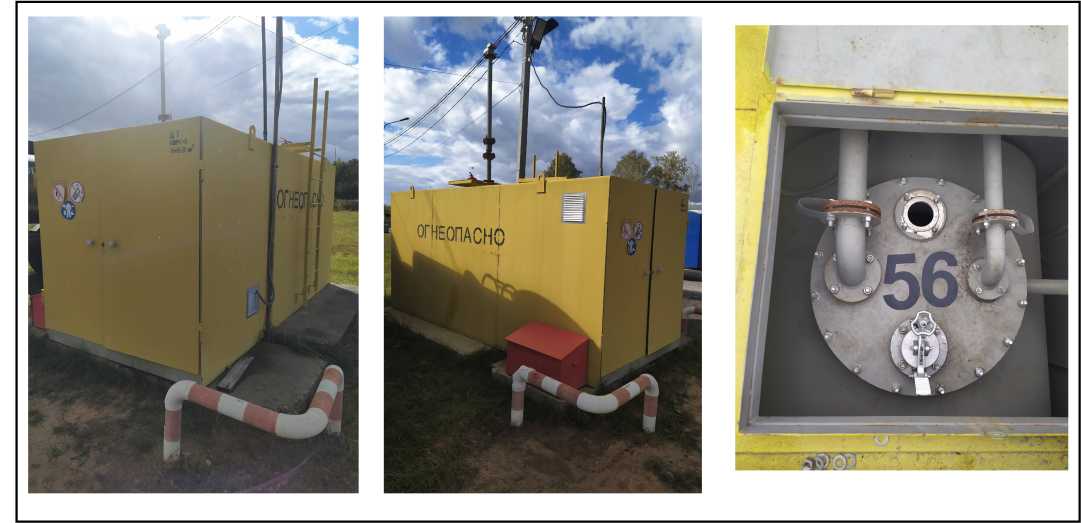

Резервуар стальной горизонтальный цилиндрический

РГС-5

Е

88156-23

56

Общество с ограниченной ответственностью "РН-Аэро" (ООО "РН-Аэро"), г. Москва

Общество с ограниченной ответственностью "РН-Аэро" (ООО "РН-Аэро"), г. Москва

ОС

гост

8.346-2000

5 лет

Общество с ограниченной ответственностью "РН-Аэро" (ООО "РН-Аэро"), г. Москва

АО "Метролог", г. Самара

14.10.2022

3.

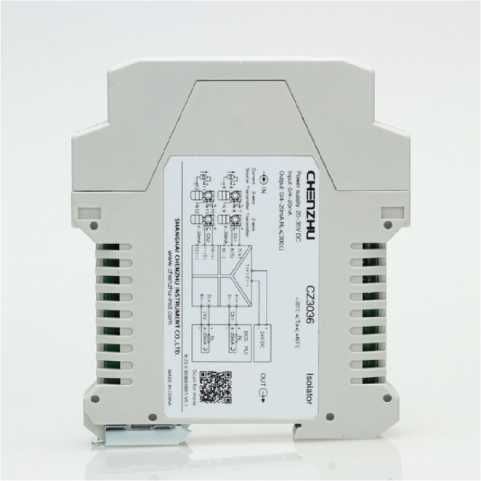

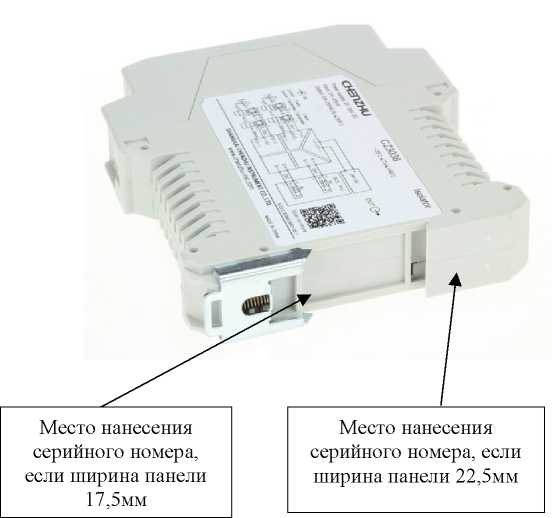

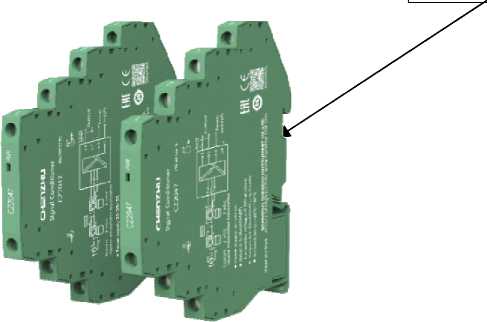

Преобразователи измерительные

CZ

С

88157-23

мод. CZ3047: сер. № 2030741; мод. CZ3572: сер. № 2040942; мод. CZ3076: сер. № 2039798; мод. CZ3575: сер. № 2021607; мод. CZ3055: сер. № 2021054

SHANGHAI CHENZHU INSTRUMENT СО., LTD., Китай

SHANGHAI CHENZHU INSTRUMENT СО., LTD., Китай

ОС

МП-081-

2022

4 года

SHANGHAI CHENZHU INSTRUMENT СО., LTD., Китай

ООО "ПРОММАШ

ТЕСТ Метрология", Московская обл., г. Чехов

23.09.2022

4.

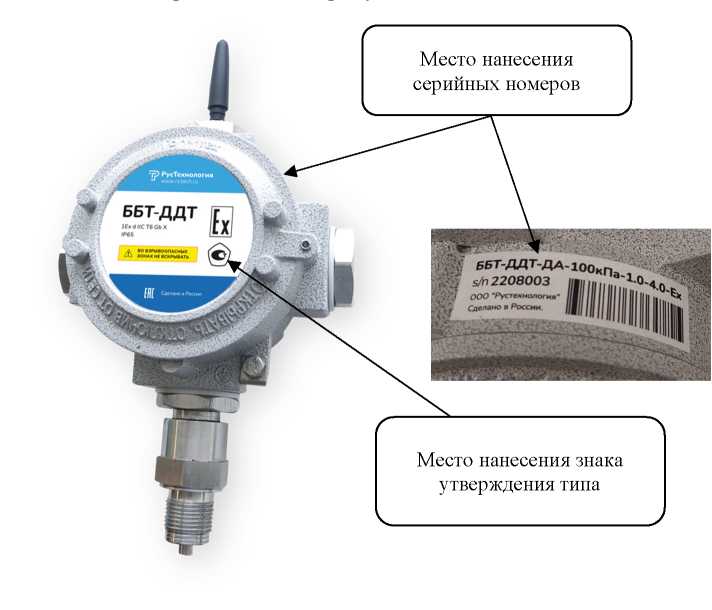

Датчики давления

ББТ-ДДГ

С

88158-23

2208001,2208002,

2208003,2208004

Общество с ограниченной ответственностью "РусТех-нология" (ООО "РусТе-хнология"), г. Севастополь

Общество с ограниченной ответственностью "РусТех-нология" (ООО "РусТе-хнология"), г. Севастополь

ОС

МП-051-2022

3 года

Общество с ограниченной ответственностью "РусТех-нология" (ООО "РусТехноло-гия"), г. Севастополь

ООО "ПРОММАШ

ТЕСТ Метрология", г. Москва

28.10.2022

5.

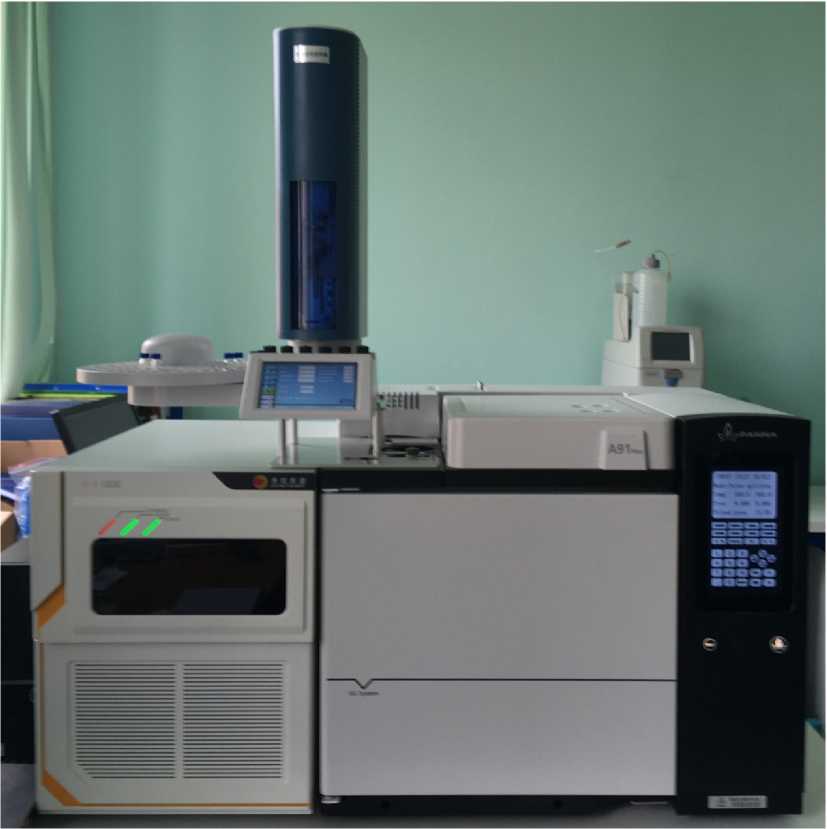

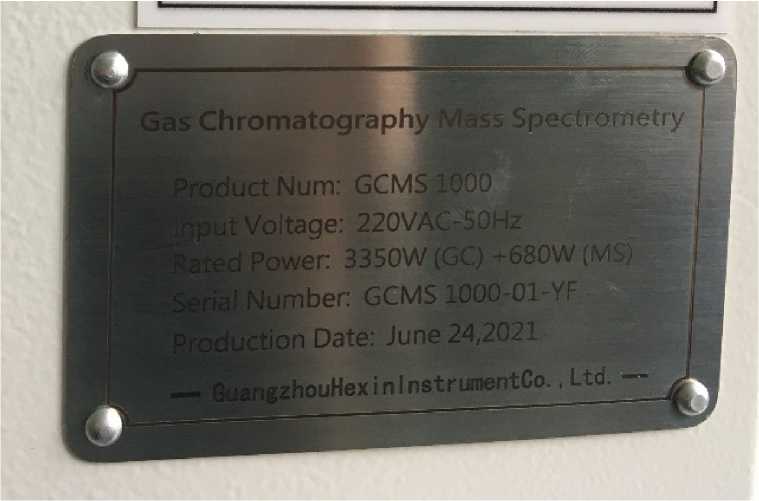

Хромато-масс-спектромет-ры газовые

Hexin GCMS 1000

с

88159-23

GCMS 1000-01-YF

Фирма Guangzhou Hexin

Instrument Со., Ltd, Китай

Фирма Guangzhou Hexin

Instrument Со., Ltd, Китай

ОС

009-32-22

МП

1 год

Общество с ограниченной ответственностью "КР-Аналитика" (ООО "КР-Аналитика"), г. Москва

ФГБУ "ВНИИМС", г. Москва

04.11.2022

6.

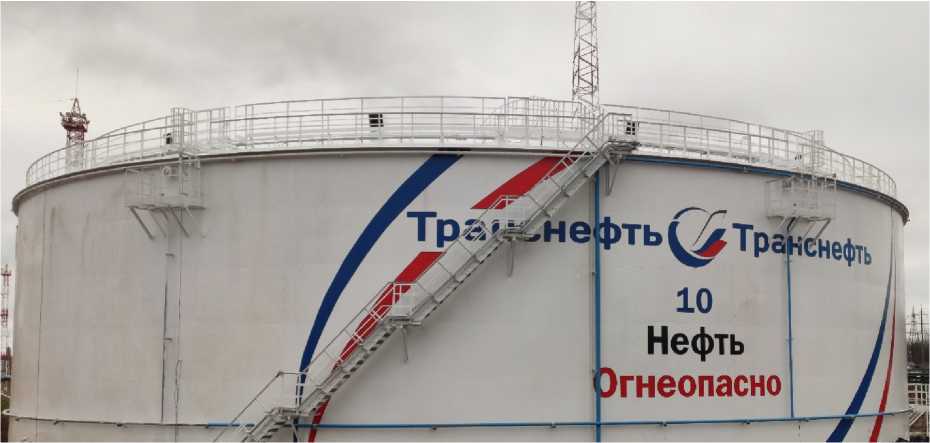

Резервуар вертикальный стальной цилиндрический с понтоном

РВСП-

20000

Е

88160-23

10

Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть -Балтика"), г. Санкт-Петербург

Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть -Балтика"), г. Санкт-Петербург

ОС

ГОСТ

8.570-2000

5 лет

Акционерное общество "Транснефть-Метрология" (АО "Транс-нефть-Метрология"), г. Москва

АО "Транс-нефть-Метрология", г. Москва

03.11.2022

7.

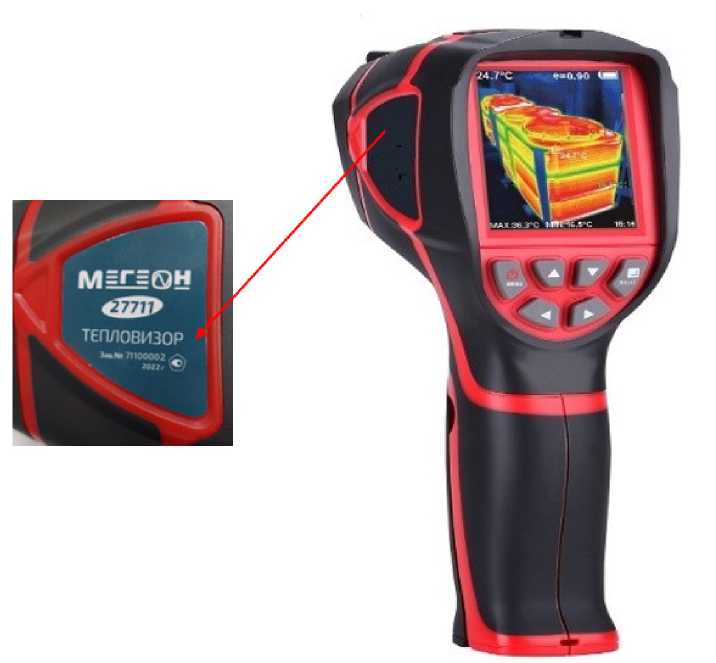

Тепловизоры

МЕ-ГЕОН

С

88161-23

71100001,

71100002,

72100001,

72100002,

73100001,73100002

Общество с ограниченной ответственностью "МАКСПРО-ФИТ" (ООО "МАКСПРО-ФИТ"), Московская об л., г. Королев

Общество с ограниченной ответственностью "МАКСПРО-ФИТ" (ООО "МАКСПРО-ФИТ"), Московская обл., г. Королев

ОС

МП-062-2022

1 год

Общество с ограниченной ответственностью "МАКСПРО-ФИТ" (ООО "МАКСПРО-ФИТ"), Московская обл., г. Королев

ООО "ПРОММАШ

ТЕСТ Метрология", г. Москва

14.10.2022

8.

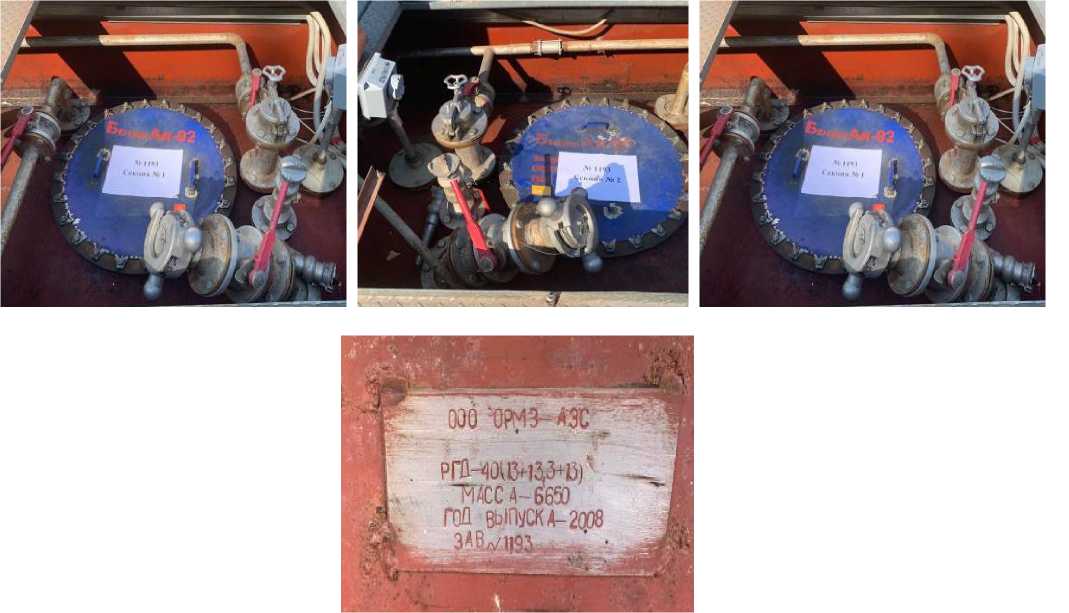

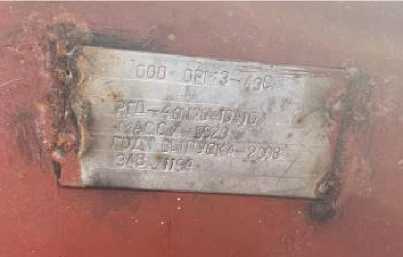

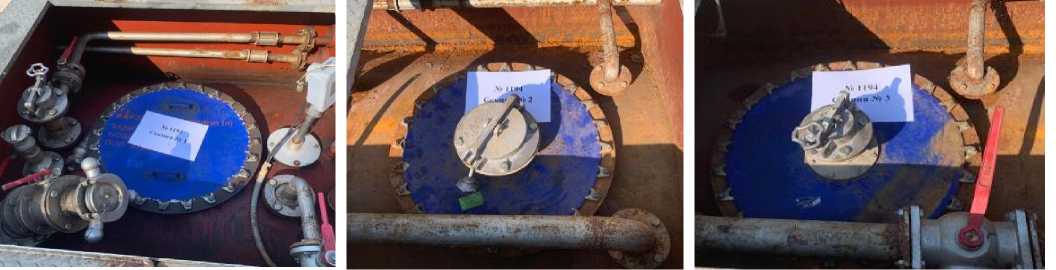

Резервуары горизонтальные двустенные

РГД-40

Е

88162-23

1193, 1194

Общество с ограниченной ответственностью "ОРМЗ-АЗС" (ООО "ОРМЗ-АЗС"),

Общество с ограниченной ответственностью "ОРМЗ-АЗС" (ООО "ОРМЗ-АЗС"),

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "Компания Контур ДС" (ООО

ФГБУ "ВНИИМС", г. Москва

01.12.2022

Московская обл., г. Протвино

Московская обл., г. Протвино

"Компания

Контур ДС"), г. Москва

9.

Преобразователи термоэлектрические бес-корпусные

тпк

с

88163-23

001,002, 003,004,

005

Общество с ограниченной ответственностью "ГК Ремонтные технологии" (ООО "ГК РТ"), г. Волгоград

Общество с ограниченной ответственностью "ГК Ремонтные технологии" (ООО "ГК РТ"), г. Волгоград

ОС

гост

8.338-2002

1 год

Общество с ограниченной ответственностью "ГК Ремонтные технологии" (ООО "ГК РТ"), г. Волгоград

ФГБУ "ВНИИМС", г. Москва

15.12.2022

10.

Камеры тепловизионные газодетекторные

V

с

88164-23

V9030002

Компания GUANGZHOU SAT INFRARED TECHNOLOGY CO., LTD., Китай

Компания GUANGZHOU SAT INFRARED TECHNOLOGY CO., LTD., Китай

ОС

МП 207-045-2022

1 год

Общество с ограниченной ответственностью "Лазерные компоненты" (ООО "Лазерные компоненты"), г. Москва

ФГБУ "ВНИИМС", г. Москва

29.11.2022

11.

Система автоматизированная информационно -измерительная коммерческого учета электроэнергии АПИС КУЭ ЕНЭС ПС 220 кВ Ново-Отрадная

Обозначение отсутствует

Е

88165-23

420

Публичное акционерное общество "Федеральная сетевая компания - Россети" (ПАО "Россети"), г. Москва

Публичное акционерное общество "Федеральная сетевая компания - Россети" (ПАО "Россети"), г. Москва

ОС

МП 206.1-

119-2022

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕР-ГОАУДИТ-КОНТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва

ФГБУ "ВНИИМС", г. Москва

28.11.2022

12.

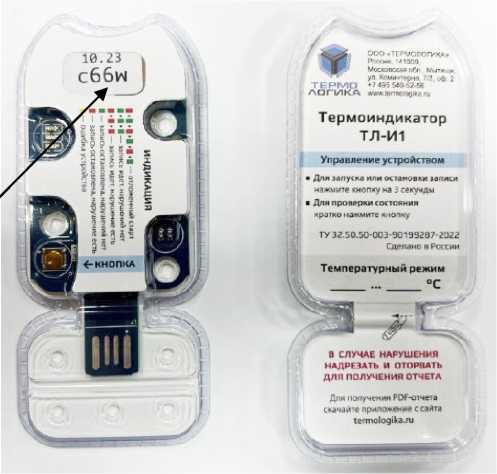

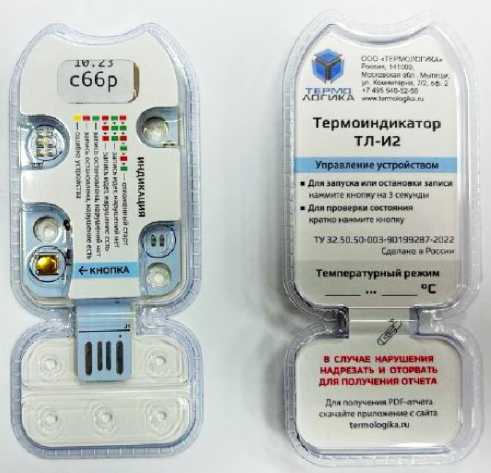

Термоиндикаторы электронные

тл-и

С

88166-23

№№ сббт, сббп, сббо, сббр, c66q, сббг (модель ТЛ-И2), зав. №№ c66s, c66t, сбби, c66v, c66w, сббх, c3tj, c3ti, c3th (модель

Общество с ограниченной ответственностью "Термологика" (ООО "Термологика"), Москов-

Общество с ограниченной ответственностью "Термологика" (ООО "Термологика"), Москов-

ОС

МП 207-044-2022

2 года

Общество с ограниченной ответственностью "Термологика" (ООО "Термологика"), Москов-

ФГБУ "ВНИИМС", г. Москва

30.11.2022

ТЛ-И1)

ская обл., г. Мытищи

ская обл., г. Мытищи

ская обл., г. Мытищи

13.

Анализаторы спектра

RSA500

0

С

88167-23

Модификация

RSA5032N зав. № RSA5E244300042;

Модификация

RSA5065N зав. № RSA5F243100092

Компания

Rigol Technologies Со., Ltd, Китай

Компания

Rigol Technologies Со., Ltd, Китай

ОС

RSA5000/

МП-2022

1 ГОД

ООО "Мастер-

Тул",

г. Москва

АО "АКТИ-Мастер", г. Москва

21.12.2022

14.

Система автоматизированная информационно -измерительная коммерческого учета электрической энергии ООО "Симбирская энергосбытовая компания" №37

Обозначение отсутствует

Е

88168-23

37

Общество с ограниченной ответственностью "Симбирская энергосбытовая компания" (ООО "СЭСК"), г. Ульяновск

Общество с ограниченной ответственностью "Симбирская энергосбытовая компания" (ООО "СЭСК"), г. Ульяновск

ОС

МП

26.51/159/2

2

4 года

Общество с ограниченной ответственностью "Симбирская энергосбытовая компания" (ООО "СЭСК"), г. Ульяновск

ООО "Энерго-тестконтроль", г. Москва

16.12.2022

15.

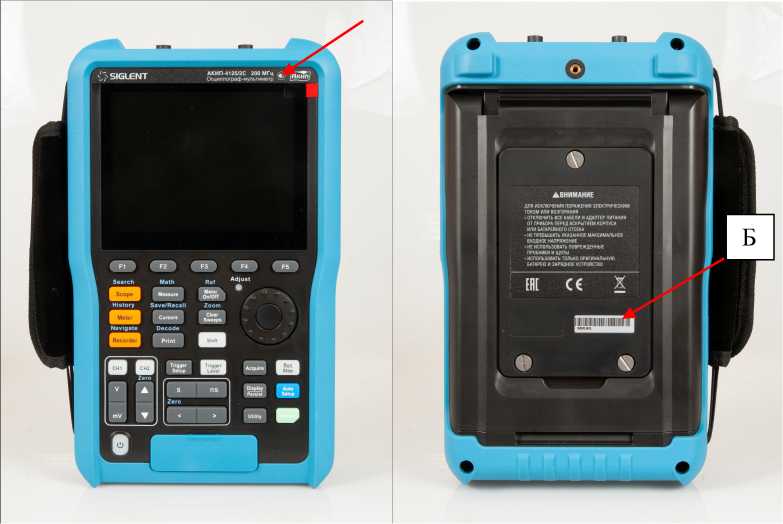

Осциллогра-фы-мультимет-ры

АКИП-

4125С

С

88169-23

SHS8XDBQ6R0379

"SIGLENT TECHNOLOGIES СО., LTD", Китай

"SIGLENT TECHNOLOGIES СО., LTD", Китай

ОС

МП-ПР-21-

2022

1 год

Акционерное общество "Приборы, Сервис, Торговля" (АО "ПриСТ"), г. Москва

АО "ПриСТ", г. Москва

26.12.2022

16.

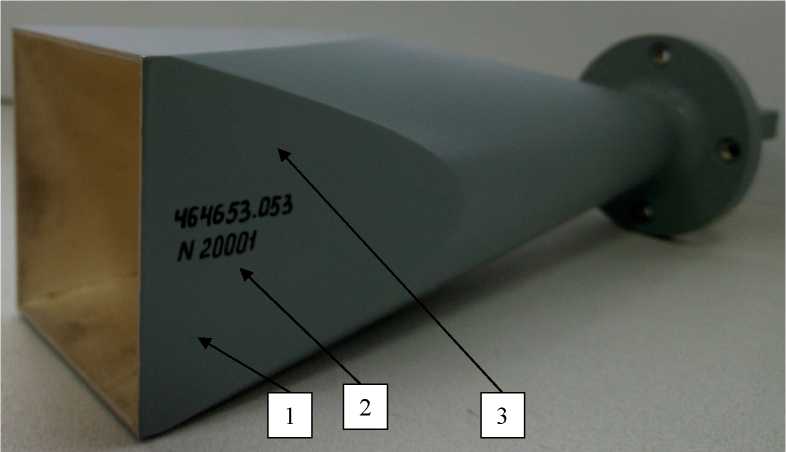

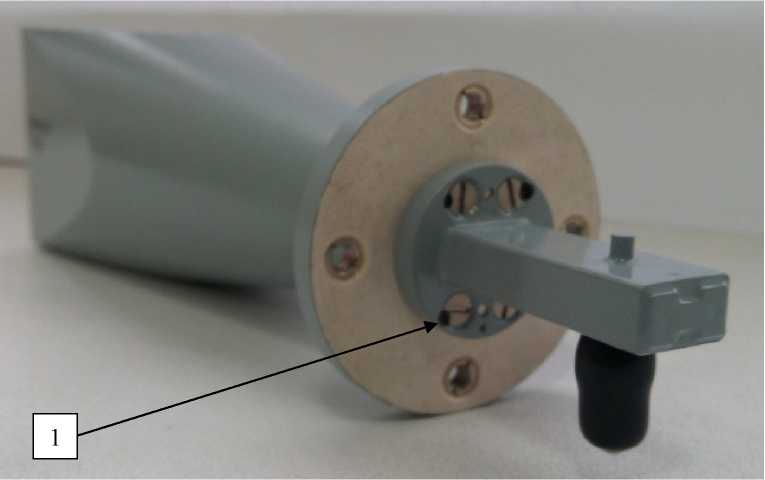

Антенны измерительные рупорные

П6-74

С

88170-23

15019, 17002, 20001

Акционерное общество "Центральное конструкторское бюро автоматики" (АО "ЦКБА"), г. Омск

Акционерное общество "Центральное конструкторское бюро автоматики" (АО "ЦКБА"), г. Омск

ОС

МП П6-74-

2022

2 года

Акционерное общество "Центральное конструкторское бюро автоматики" (АО "ЦКБА"), г. Омск

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, р.п. Менделеево

09.11.2022

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2023 г. № 255

Лист № 1 Регистрационный № 88167-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы спектра RSA5000

Назначение средства измерений

Анализаторы спектра RSA5000 (далее - анализаторы) предназначены для измерений и анализа амплитудно-частотных параметров спектра (частота, мощность) радиотехнических сигналов.

Описание средства измерений

Анализаторы имеют два основных режима: GPSA (анализатор спектра общего применения) и RTSA (анализатор спектра реального времени).

Принцип действия анализаторов в режиме GPSA основан на последовательном супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с выделением его огибающей.

Принцип работы анализаторов в реальном масштабе времени основан на технике быстрого преобразования Фурье с отображением информации в спектральном и временном представлении. Непрерывный анализ позволяет определять параметры спектра сигнала и его изменение во времени, а также параметры модуляции сигнала.

Синхронизация анализаторов осуществляется от внутреннего опорного генератора или от внешнего источника.

Анализаторы имеют модификации RSA5032, RSA5032-TG, RSA5032N, RSA5065, RSA5065-TG, RSA5065N, различающимися диапазоном частот и наличием функций следящего генератора (обозначение TG) и векторного анализатора цепей со следящим генератором (обозначение N).

По заказу в анализаторах могут быть установлены опции:

  • - OCXO-C08 (опорный генератор синхронизации повышенной стабильности);

  • - RSA5000-PA (предварительный усилитель);

  • - RSA5000-B40 (расширение полосы анализа сигналов в реальном времени с 25 до 40 МГц);

  • - RSA5000-VSA (приложение для анализа векторных сигналов);

  • - RSA5000-EMI (приложение для анализа электромагнитной интерференции);

  • - RSA5000-AMK (приложение для расширенного анализа сигналов);

  • - Ultra Spectrum (приложение для установки на персональный компьютер);

  • - S1210 (приложение для тестирования электромагнитной совместимости).

В комплект поставки анализаторов по заказу поставляются принадлежности (кабели, адаптеры, аттенюаторы, антенны и другие устройства).

Управление режимами работы и параметрами измерений производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet.

Конструктивно анализаторы выполнены в виде моноблока в настольном исполнении.

Общий вид передней и задней панелей анализаторов представлен на рисунках 1 и 2, фрагмент задней панели с указанием обозначения анализатора и его заводского (серийного) номера (в формате 14-ти буквенно-цифровых символов) на самоклеющейся этикетке показан на рисунке 3.

Схема пломбирования (стикер-наклейка) приведена на рисунке 2.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

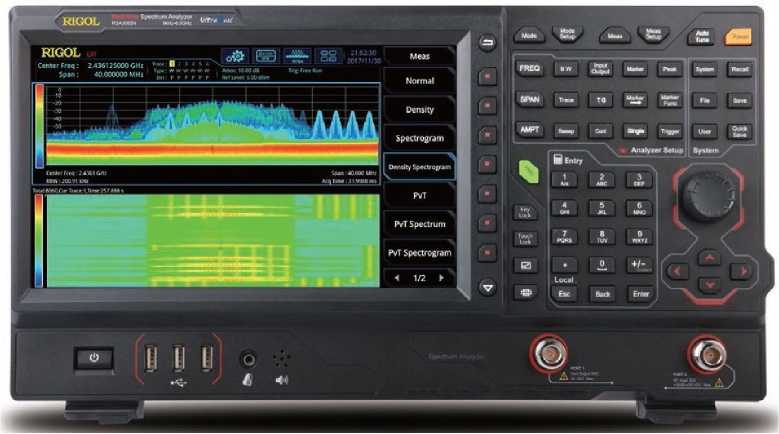

Рисунок 1 - Общий вид анализаторов, передняя панель

место нанесения знака утверждения типа место нанесения знака поверки

ЖЖ&ж* ШМ* г-г . И)

fjjr

схема пломбирования (стикер-наклейка)

Рисунок 2 - Общий вид анализаторов, задняя панель

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

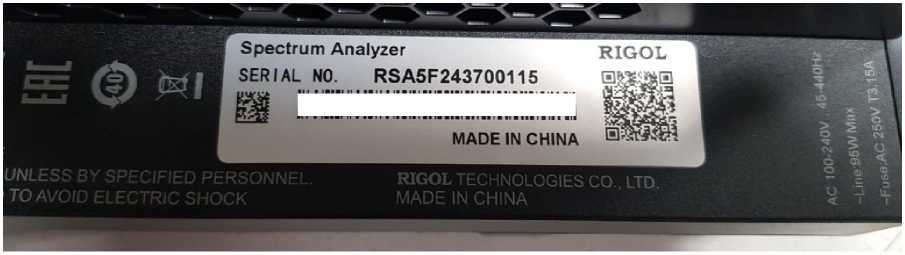

Рисунок 3 - Фрагмент задней панели анализатора с этикеткой

Программное обеспечение

Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы анализаторов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование

RSA5000 Firmware

Номер версии (идентификационный номер)

не ниже 00.01.01

Метрологические и технические характеристики

Метрологические и основные технические характеристики анализаторов представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон частот

RSA5032, RSA5032-TG, RSA5032N

от 9 кГц до 3,2 ГГц

RSA5065, RSA5065-TG, RSA5065N

от 9 кГц до 6,5 ГГц

Параметры опорного генератора синхронизации в стандартном исполнении

Пределы допускаемой основной относительной погрешности частоты опорного генератора после подстройки при температуре (23 ±2) °C

±Г10-6

Пределы годового относительного дрейфа частоты опорного генератора

±Г10-6

Пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур от 0 до +50 °C

±5^10-7

Продолжение таблицы 2

1

2

Параметры опорного генератора синхронизации, опция OCXO-C08

Пределы допускаемой основной относительной погрешности частоты опорного генератора после подстройки при температуре (23 ±2) °C

±1-107

Пределы годового относительного дрейфа частоты опорного генератора

±3М0"8

Пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур от 0 до +50 °C

±5М0"9

Основные характеристики анализа спектра сигналов

Разрешение измерений частоты, Гц

1,0

Пределы допускаемой абсолютной погрешности измерения частоты F в режиме частотомера

±(50-F+1) 1)

Полоса обзора

0 Гц; от 10 Гц до верхней частоты диапазона

Полоса пропускания низкочастотных фильтров

от 1 Гц до 10 МГц

Усредненный уровень собственных шумов на частотах F, нормализованный к полосе пропускания 1 Гц, дБм, не более 2)

без предварительного усилителя

100 кГц < F < 20 МГц

-135

20 МГц <F< 1,5 ГГц

-142

1,5 ГГц <F< 2,7 ГГц

-140

2,7 ГГц < F < 5,5 ГГц

-138

5,5 ГГц < F < 6,5 ГГц

-136

с предварительным усилителем (опция RSA5000-PA)

100 кГц < F < 20 МГц

-152

20МГц<Б< 1,5 ГГц

1,5 ГГц<Б<2,7 ГГц

2,7 ГГц < F < 3,2 ГГц

-162

-160

-158

3,2 ГГц < F < 5,5 ГГц

-156

5,5 ГГц < F < 6,5 ГГц

-154

Максимальный измеряемый уровень мощности, дБм

без предварительного усилителя

+30

с предварительным усилителем (опция RSA5000-PA)

-10

Относительный уровень фазовых шумов на частоте 500 МГц при отстройке 10 кГц, дБ

-106

Относительная погрешность измерения мощности на частоте 50 МГц при уровне -10 дБм, дБ 3)

±0,3

Продолжение таблицы 2

1

2

Неравномерность амплитудно-частотной характеристики на частотах F

без предварительного усилителя

50 МГц <F< 3,2 МГц

±0,5

3,2 ГГц < F < 6,5 МГц

с предварительным усилителем (опция R.SA5000-PA)

50 МГц < F < 3,2 МГц

±0,7

±0,7

3,2 ГГц < F < 6,5 МГц

±0,9

Уровень гармонических искажений 2-го порядка (точка пересечения второго порядка), дБм, не менее 4 5)

+45

Уровень интермодуляционных искажений 3-го порядка (точка пересечения 3-го порядка), дБм, не менее 3,4,5,6)

+11

  • 1) 60 = (1,5-106 + N-1-106 ) для стандартного исполнения,

60 = (1,05-107 + N-3-108)-F для опции OCXO-C08,

N - округленное в большую сторону целое количество лет после выпуска анализатора из производства или последней заводской подстройки частоты опорного генератора.

  • 2) Ослабление входного аттенюатора 0 дБ, количество усреднений 50.

  • 3) Ослабление входного аттенюатора 10 дБ, без предварительного усилителя.

  • 4) Типовое справочное значение.

  • 5) Частота F > 50 МГц, уровень мощности -20 дБм, ослабление входного аттенюатора 0 дБ, без предварительного усилителя.

  • 6) Два входных сигнала с разностью частот 200 кГц.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Тип высокочастотных разъемов

N «розетка»

Напряжение сети питания частотой 50 Гц, В

от 100 до 240

Потребляемая мощность, Вт, не более

90

Габаритные размеры, мм

ширина

410

глубина

135

высота

224

Масса, кг, не более

4,950

Рабочие условия применения

температура окружающего воздуха, °C

от 0 до +40

относительная влажность воздуха, %

при температуре от 0 до +30 °C

до 95

при температуре от 30 до +40 °C

ДО 75

Знак утверждения типа

наносится на заднюю панель корпуса в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений представлена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

Анализатор спектра в модификации по заказу

RSA5000

1

Кабель сетевой

-

1

Опции и принадлежности

по заказу

по заказу

Руководство по эксплуатации

UGD20101-1110-RUS

1

Сведения о методиках (методах) измерений

приведены в главе 4 «Порядок работы» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

Стандарт предприятия DSD07100-2021-11 «Анализаторы спектра RSA5000».

Правообладатель

Компания Rigol Technologies Co., Ltd, Китай

Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China

Web-сайт: http://www.rigol.com

Изготовитель

Компания Rigol Technologies Co., Ltd, Китай

Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China

Web-сайт: http://www.rigol.com

Испытательный центр

Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)

Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4, офис 310-312 Тел./факс: +7(495)926-71-85

E-mail: post@actimaster.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311824.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «06» февраля 2023 г. № 255

Лист № 1 Регистрационный № 88168-23                                           Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ООО «Симбирская энергосбытовая компания» №37

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ООО «Симбирская энергосбытовая компания» №37 (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

  • 2- й уровень измерительно-вычислительный комплекс (ИВК), включающий в себя комплекс информационно-вычислительный «ИКМ-Пирамида» (ИВК «ИКМ-Пирамида), устройство синхронизации времени УСВ-2, автоматизированные рабочие места персонала (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, специализированное программное обеспечение (ПО) «Пирамида 2000».

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Результаты измерения на выходе счетчика:

  • - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

  • - средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков по проводным линиям связи поступает на вход соответствующего GSM-модема, далее по основному каналу связи стандарта GSM на верхний уровень системы, где осуществляется хранение, накопление и обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов.

ИВК «ИКМ-Пирамида» обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

Раз в сутки ИВК «ИКМ-Пирамида» формирует и отправляет отчеты участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии (ОРЭ) за электронно-цифровой подписью в формате XML-макетов в соответствии с регламентами ОРЭ, по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-2, непрерывно синхронизирующее собственную шкалу времени со шкалой всемирного координированного времени UTC (SU) по сигналам навигационной системы ГЛОНАСС.

ИВК «ИКМ-Пирамида» в автоматическом режиме (не реже 1 раза в сутки) сравнивает собственную шкалу времени со шкалой времени УСВ-2 и не зависимо от величины расхождения ИВК «ИКМ-Пирамида» производит синхронизацию собственной шкалы времени со шкалой времени УСВ-2. Пределы допускаемой абсолютной погрешности синхронизации фронта выходного импульса 1 Гц по сигналам от встроенного ГЛОНАСС -приёмника к шкале координированного времени UTC ±10 мкс.

Сравнение шкалы времени счетчиков со шкалой времени ИВК «ИКМ-Пирамида» осуществляется с периодичностью 1 раз в 30 минут. При обнаружении расхождения шкалы времени счетчика от шкалы времени ИВК «ИКМ-Пирамида» равного ±1 с и более, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчиков, ИВК «ИКМ-Пирамида» отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено. Знак поверки наносится на свидетельство о поверке АИИС КУЭ.

Нанесение заводского номера на АИИС КУЭ не предусмотрено. Заводской номер 37 установлен в формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2000». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значения

1

2

Наименование ПО

«Пирамида 2000»

1 .Идентификационное наименование ПО

CalcClients.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

e55712d0b1b219065d63 da949114dae4

2.Идентификационное наименование ПО

CalcLeakage.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

b1959ff70be1eb17c83f7b0f6d4a132f

3 .Идентификационное наименование ПО

CalcLosses.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

d79874d 10fc2b 156a0fdc27e 1 ca480ac

4.Идентификационное наименование ПО

Metrology.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

52e28d7b608799bb3ccea41b548d2c83

5.Идентификационное наименование ПО

ParseBin.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

6f557f885b737261328cd77805bd1ba7

6.Идентификационное наименование ПО

ParseIEC.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

48e73a9283d1e66494521f63d00b0d9f

7.Идентификационное наименование ПО

ParseModbus.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

c3 91 d64271 acf4055bb2a4d3 fe1f8f48

8.Идентификационное наименование ПО

ParsePiramida.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

ecf532935ca1a3fd3215049af1fd979f

9.Идентификационное наименование ПО

SynchroNSI.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

530d9b0126f7cdc23ecd814c4eb7ca09

^.Идентификационное наименование ПО

VerifyTime.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

1ea5429b261fb0e2884f5b356a1d1e75

Алгоритм вычисления цифрового идентификатора ПО

MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов приведен в таблице 2.

Номер ИК

Наименование измерительного канала

Состав измерительного канала

Трансформатор тока

Трансформатор напряжения

Счетчик электрической

энергии

§

1

2

3

4

5

6

1

РП-1 10 кВ, РУ-

10 кВ, 1 с.ш. 10 кВ, яч.23, КЛ-10 кВ

ТОЛ-СЭЩ 200/5 кл.т. 0,5S Рег.№ 51623-12

НАМИТ-10 10000/100 кл.т. 0,5 Рег.№16687-13

СЭТ-4ТМ.03М.01

кл.т. 0,5S/1

Рег.№ 36697-12

УСВ-2, зав.№ 3027, рег. № 41681-10/ ИВК «ИКМ-Пирамида», зав.№ 502, рег. № 45270-10

2

РП-1 10 кВ, РУ-

10 кВ, 2 с.ш. 10 кВ, яч.24, КЛ-10 кВ

ТОЛ-ЭЩ

200/5

кл.т. 0,5S

Рег.№ 51623-12

НАМИТ-10 10000/100 кл.т. 0,5 Рег.№16687-13

СЭТ-4ТМ.03М.01

кл.т. 0,5S/1

Рег.№ 36697-12

3

ТП-2х1000 кВА 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-1

ТШП-0,66 2000/5 кл.т. 0,5S Рег.№ 75076-19

-

Меркурий 236

ART-03 PQRS

кл.т. 0,5S/1 Рег.№47560-11

4

ТП-2х1000 кВА 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-2

ТШП-0,66 2000/5 kh.t.0,5S Рег.№ 75076-19

-

ПСЧ-4ТМ.05МК.04 кл.т. 0,5S/1 Рег.№ 50460-18

Продолжение таблицы 2

1

2

3

4

5

6

5

ТП-2х1000 кВА

10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, руб.1, КЛ-0,4 кВ

ТТИ 300/5 кл.т. 0,5 Рег.№ 28139-07

-

Меркурий 236

ART-03 PQRS

кл.т. 0,5S/1 Рег.№47560-11

УСВ-2, зав.№ 3027, рег. № 41681-10/ ИВК «ИКМ-Пирамида», зав.№ 502, рег. № 45270-10

6

ТП-2х1000 кВА

10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, руб.4, КЛ-0,4 кВ

ТТН

150/5

кл.т. 0,5

Рег.№ 58465-14

-

Меркурий 236

ART-03 PQRS

кл.т. 0,5S/1 Рег.№47560-11

7

ТП-2х1000 кВА 10 кВ, РУ-0,4 кВ,

2 с.ш. 0,4 кВ, руб.7, КЛ-0,4 кВ

Т-0,66 У3 300/5

кл.т. 0,5S

Рег.№ 71031-18

-

Меркурий 236

ART-03 PQRS

кл.т. 0,5S/1

Ре.№47560-11

8

КТП №9 10 кВ,

РУ-0,4 кВ, ввод-

0,4 кВ Т-1

Т-0,66 У3 400/5 кл.т. 0,5 Рег.№ 71031-18

-

Меркурий 236

ART-03 PQRS кл.т. 0,5S/1

Рег.№47560-11

9

ВЛ-10 кВ №6 от ПС 110 кВ Вешкайма, оп.215,

ПКУ-10 кВ

ТОЛ-10-I

30/5

кл.т.0,5

Рег.№15128-07

ЗНОЛП

10000/100 кл.т.0,5

Рег.№23544-07

СЭТ-4ТМ.03М кл.т. 0,2S/0,5

Рег.№36697-08

10

РП-7 ПКЗ (5070000) 10 кВ, РУ-10 кВ, 1 с.ш. 10 кВ, яч.3, КЛ-10 кВ

ТПЛ-СЭЩ-10 100/5 кл.т. 0,5 Рег.№71808-18

НТМИ-10-66

10000/100 кл.т. 0,5

Рег.№ 831-69

Меркурий 234

ARTM2-00 PBR.R кл.т. 0,5S/1

Рег.№75755-19

11

РП-7 ПКЗ (5070000) 10 кВ, РУ-10 кВ, 1 с.ш. 10 кВ, яч.6, КЛ-

10 кВ

ТПЛ-10 200/5 кл.т. 0,5 Рег.№1276-59 ТПЛ-СЭЩ-10 200/5 кл.т. 0,5 Рег.№ 71808-18

НТМИ-10-66

10000/100 кл.т. 0,5

Рег.№ 831-69

Меркурий 234

ARTM2-00 PBR.R кл.т. 0,5S/1

Рег.№ 75755-19

12

РП-7 ПКЗ (5070000) 10 кВ, РУ-10 кВ, 2 с.ш. 10 кВ, яч.21, КЛ-

10 кВ

ТПЛМ-10 100/5

кл.т. 0,5

Рег.№ 2363-68

ТПЛ-СЭЩ-10 100/5

кл.т. 0,5

Рег.№ 71808-18

НТМИ-10-66

10000/100 кл.т. 0,5

Рег.№ 831-69

Меркурий 234

ARTM2-00 DPBR.R

кл.т. 0,5S/1

Рег.№ 75755-19

13

РП-7 ПКЗ (5070000) 10 кВ, РУ-10 кВ, 2 с.ш. 10 кВ, яч.18, КЛ-

10 кВ

ТПЛ-10

200/5

кл.т. 0,5

Рег.№ 1276-59

НТМИ-10-66

10000/100 кл.т. 0,5

Рег.№ 831-69

Меркурий 234

ARTM2-00 PBR.R кл.т. 0,5S/1

Рег.№ 75755-19

Продолжение таблицы 2

1

2

3

4

5

6

14

КТП 1526 10 кВ, РУ-10 кВ, 1 с.ш. 10 кВ, яч.1

ТОЛ-10-I

75/5 кл.т.0,5 Рег.№ 15128-07

ЗНОЛП 10000/100 кл.т. 0,5

Рег.№ 23544-07

Меркурий 230

ART-00 PQRSIDN кл.т. 0,5S/1

Рег.№ 80590-20

УСВ-2, зав.№ 3027, рег. № 41681-10/ ИВК «ИКМ-Пирамида», зав.№ 502, рег. № 45270-10

15

КТП 1526 10 кВ, РУ-10 кВ, 2 с.ш.

10 кВ, яч.2

ТОЛ-10-I

75/5 кл.т.0,5 Рег.№ 15128-07

ЗНОЛП

10000/100 кл.т. 0,5

Рег.№ 23544-07

Меркурий 230

ART-00 PQRSIDN кл.т. 0,5S/1

Рег.№ 80590-20

Примечания:

  • 1 Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 2 Допускается замена УСВ, ИВК «ИКМ-Пирамида» на аналогичные утвержденных типов.

3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

4 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики АИИС КУЭ

Номер ИК

Вид электрической энергии

Границы основной погрешности ±6 (%)

Границы погрешности в рабочих условиях, ±6 (%)

1,2

Активная

1,3

1,9

Реактивная

2,1

3,5

3,4,7

Активная

1,1

1,7

Реактивная

1,8

3,4

5,6,8

Активная

1,1

2,9

Реактивная

1,8

4,9

9

Активная

1,2

2,9

Реактивная

1,9

4,5

10-15

Активная

1,3

3,0

Реактивная

2,1

5,1

Пределы абсолютной погрешности смещения шкалы времени

компонентов СОЕВ АИИС КУЭ

относительно национальной

5

шкалы координированного времени Российской Федерации UTC (SU), (±) с

Примечания:

  • 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая).

  • 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95

  • 3 Границы погрешности результатов измерений приведены для cosф=0,8, токе ТТ, равном 100% от 1ном для нормальных условий и при cosф=0,8, токе ТТ, равном 5 % от 1ном для рабочих условий, при температуре окружающего воздуха в месте расположения счетчиков от +10 до +35 °С.

Таблица 4 - Основные технические характеристики АИИС КУЭ

Наименование характеристики

Значение

1

2

Количество измерительных каналов

15

Нормальные условия параметры сети:

- напряжение, % от Ином

от 98 до 102

- ток, % от 1ном

от 100 до 120

- коэффициент мощности

0,8

- частота. Гц

50

температура окружающей среды для счетчиков, °С

от +21 до +25

Условия эксплуатации параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 1 до 120

- коэффициент мощности cos9 (sm9)

от 0,5 инд. до 1 емк

- частота, Гц

от 49,6 до 50,4

температура окружающей среды для ТТ, ТН. °С

от -40 до +40

температура окружающей среды для счетчиков, °С

от +10 до +35

ИВК «ИКМ-Пирамида», °С

от +10 до + 35

атмосферное давление, кПа

от 84,0 до 107,0

относительная влажность, %, не более

80

Надежность применяемых в АИИС КУЭ компонентов Счетчики:

СЭТ-4ТМ.03М (рег.№ 36697-12):

- среднее время наработки на отказ, ч, не менее

165 000

СЭТ-4ТМ.03М (рег.№ 36697-08):

- среднее время наработки на отказ, ч, не менее

140 000

Меркурий 236 (рег.№47560-11):

- среднее время наработки на отказ, ч, не менее

220000

Меркурий 230 (рег.№ 80590-20):

- среднее время наработки на отказ, ч, не менее

210 000

Меркурий 234 (рег.№ 75755-19):

- среднее время наработки на отказ, ч, не менее

320 000

ПСЧ-4ТМ.05МК.04 (рег.№ 50460-18):

- среднее время наработки на отказ, ч, не менее

150 000

УСВ-2:

-среднее время наработки на отказ, ч, не менее

35000

ИВК «ИКМ-Пирамида»:

- среднее время наработки на отказ, ч, не менее

100000

Продолжение таблицы 4

1

2

Глубина хранения информации

Счетчики:

СЭТ-4ТМ.03М (рег.№ 36697-12):

- при времени интегрирования 30 мин, сут

СЭТ-4ТМ.03М (рег.№ 36697-08):

114

- при времени интегрирования 30 мин, сут Меркурий 236 (рег.№47560-11):

113

- при времени интегрирования 30 мин, сут Меркурий 230 (рег.№ 80590-20):

170

- при времени интегрирования 30 мин, сут

85

Меркурий 234 (рег.№ 75755-19):

- при времени интегрирования 30 мин, сут

ПСЧ-4ТМ.05МК.04 (рег.№ 50460-18):

170

- при времени интегрирования 30 мин, сут

113

ИВК «ИКМ-Пирамида»:

- данные измерений и журналы событий, лет, не менее

3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

  • - в журнале событий счетчика:

  • - параметрирования;

  • - коррекции времени в счетчике.

Защищенность применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - электросчетчика;

  • - испытательной коробки;

  • - сервера ИВК «ИКМ-Пирамида»;

- защита на программном уровне:

  • - результатов измерений (при передаче, возможность использования цифровой подписи);

  • - установка пароля на счетчик;

  • - установка пароля на ИВК «ИКМ-Пирамида».

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт.

1

2

3

Трансформатор тока

ТШП-0,66

6

ТТИ

3

ТТН

3

Т-0,66 У3

6

ТОЛ-10-I

7

ТОЛ-СЭЩ

6

ТПЛ-СЭЩ-10

4

ТПЛ-10

3

ТПЛМ-10

1

Трансформатор напряжения

ЗНОЛП

9

НТМИ-10-66

4

НАМИТ-10

2

Счетчик электрической энергии

Меркурий 234 ARTM2-00 PBR.R рег.№ 75755-19

3

Меркурий 234 ARTM2-00 DPBR.R рег.№ 75755-19

1

СЭТ-4ТМ.03М.01

рег.№36697-12

2

Меркурий 236 ART-03 PQRS рег.№ 47560-11

5

СЭТ-4ТМ.03М

рег.№36697-08

1

Меркурий 230 ART-00 PQRSIDN рег.№ 80589-20

2

ПСЧ-4ТМ.05МК.04

рег.№ 50460-18

1

Устройство синхронизации времени

УСВ-2

1

Сервер

ИВК «ИКМ-Пирамида»

1

Документация

Формуляр

ФО 26.51/159/22

1

Сведения о методиках (методах) измерений

приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии ООО «Симбирская энергосбытовая компания» №37. МВИ 26.51/159/22, аттестованной ООО «Энерготестконтроль». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «Симбирская энергосбытовая компания» (ООО «СЭСК»)

ИНН 7325106267

Адрес юридический: 432011, Ульяновская обл., г. Ульяновск, ул. Красноармейская, зд. 13, к. 1

Телефон: 8-800-333-38-96

Изготовитель

Общество с ограниченной ответственностью «Симбирская энергосбытовая компания» (ООО «СЭСК»)

ИНН 7325106267

Адрес юридический: 432011, Ульяновская обл., г. Ульяновск, ул. Красноармейская, зд. 13, к. 1

Телефон: 8-800-333-38-96

Испытательный центр

Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)

Адрес: 117449, г. Москва, ул. Карьер д. 2, стр. 9, пом. 1

Телефон: 8 (495) 64788188

E-mail: golovkonata63@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2023 г. № 255

Лист № 1 Регистрационный № 88169-23 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Осциллографы-мультиметры АКИП-4125С

Назначение средства измерений

Осциллографы-мультиметры АКИП-4125С (далее - осциллографы-мультиметры) предназначены для измерения амплитудных и частотно-временных параметров электрических сигналов в режиме осциллографа, а также для измерения напряжения и силы постоянного и переменного токов, электрического сопротивления постоянному току, электрической емкости в режиме мультиметра.

Описание средства измерений

Принцип действия осциллографов-мультиметров основан на аналого-цифровом преобразовании входного сигнала, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее. Осциллографы-мультиметры выполнены в виде моноблока с внешним сетевым блоком питания (имеется возможность работы от аккумулятора).

Осциллографы-мультиметры исполняются в двух модификациях: АКИП-4125/1С, АКИП-4125/2С. Модификации различаются полосой пропускания.

На лицевой панели осциллографов-мультиметров расположены жидкокристаллический дисплей, функциональные клавиши, универсальный поворотный переключатель, гнезда мультиметра.

На задней панели осциллографов-мультиметров расположены батарейный отсек, упор-подставка и серийный номер. Серийный номер состоит из арабских цифр и букв латинского алфавита; наносится на корпус в виде наклейки.

На левой боковой панели расположены ручка для переноски и разъем подключения зарядного устройства.

На правой боковой панели расположены клеммы заземления и разъемы интерфейса USB.

На верхней стороне осциллографа-мультиметра находятся входные разъёмы осциллографа.

Общий вид осциллографов-мультиметров, места нанесения знака утверждения типа и серийного номера представлены на рисунке 1.

Опломбирование осциллографов-мультиметров не предусмотрено.

Конструкция осциллографов-мультиметров не предусматривает нанесения знаков поверки.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид осциллографов-мультиметров, место нанесения знака утверждения типа (А) и серийного номера (Б)

Программное обеспечение

Программное обеспечение осциллографов-мультиметров служит для управления режимами работы, обработки цифровых данных, их отображения на дисплее, осуществления дистанционного управления и вспомогательных функций.

Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

отсутствует

Номер версии (идентификационный номер ПО)

не ниже 1.1.20

Метрологические и технические характеристики представлены в таблицах 2 - 9.

Наименование характеристики

Значение

Число входных каналов

2

Максимальная частота дискретизации, ГГц

- на канал

0,5

- в режиме объединения каналов

1

Максимальная длина записи, МБ

- на канал

6

- в режиме объединения каналов

12

Канал вертикального отклонения

Входное сопротивление

1 МОм (±2 %)

Максимальное входное напряжение, В (среднеквадратическое значение)

300

Диапазон установки коэффициента отклонения (Ко), мВ/дел (выбор с шагом 1-2-5)

от 2 до 1-105

Пределы допускаемой относительной погрешности установки коэффициентов отклонения, %

- при Ко<10 мВ/дел

±4

- при Ко>10 мВ/дел

±3

Пределы допускаемой абсолютной погрешности измерения постоянного напряжения и импульсного напряжения частотой до 100 кГц, мВ

- при Ко<10 мВ/дел

±(0,04^8 [дел] • Ко[мВ/дел]+1)

- при Ко>10 мВ/дел

±(о,03^8[дел]^Ко[мВ/дел]+1)

Полоса пропускания по уровню -3 дБ, МГц, не менее

- АКИП-4125/1С

100

- АКИП-4125/2С

200

Время нарастания переходной характеристики, нс, не более

- АКИП-4125/1С

3,5

- АКИП-4125/2С

1,7

Канал горизонтального отклонения

Диапазон установки коэффициентов развертки, с/дел (выбор с шагом 1-2-5)

от 1 • 10-9 до 1 • 102

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора

±2,5^105

Примечание:

Ко - значение коэффициента отклонения, мВ/дел.

тока

Верхний предел поддиапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой абсолютной погрешности, В

0,06

140-5

±(0,01-|иИЗм|1)+15-к)

0,6

140-4

±(0,01-|иИЗм|+5-к)

6

140-3

±(0,01-|иИЗм|+5-к)

60

140-2

±(0,01-|иИЗм|+5-к)

600

1-1Q-1

±(0,01-|иИЗм|+5-к)

Примечание:

1) иизм - измеренное значение напряжения постоянного тока, В.

Таблица 4 - Метрологические характеристики в режиме измерений напряжения переменного тока частотой от 45 до 400 Гц

Верхний предел поддиапазона измерений, В

Значение единицы младшего разряда к, В

Пределы допускаемой абсолютной погрешности, В

0,06

140-5

±(0,0Тиизм1)+15^к)

0,6

140-4

±(0,01-иИЗм+5-к)

6

140-3

±(0,01-иИЗм+5-к)

60

140-2

±(0,01-иИЗм+5-к)

600

1-10-1

±(0,01-иИЗм+5-к)

Примечания:

1) иизм - измеренное значение напряжения переменного тока, В.

Таблица 5 - Метрологические характеристики в режиме измерения силы постоянного тока

Верхний предел поддиапазона измерений, А

Значение единицы младшего разряда к, А

Пределы допускаемой абсолютной погрешности, А

0,06

140-5

±(0,04^|1изм|1)+10^к)

0,6

140-4

±(0,04-|1ИЗм|+10-к)

6

140-3

±(0,05-|1ИЗм|+5-к)

10

140-2

±(0,05-|!ИЗм|+5-к)

Примечание:

1) 1изм - измеренное значение силы постоянного тока, А.

Таблица 6 - Метрологические характеристики в режиме измерения силы переменного тока

частотой от 45 до 400 Гц

Верхний предел поддиапазона измерений, А

Значение единицы младшего разряда к, А

Пределы допускаемой абсолютной погрешности, А

0,06

140-5

±(0,044изм1)+10^к)

0,6

140-4

±(0,04-1ИЗм+10-к)

6

140-3

±(0,05Тизм+5-к)

10

140-2

±(0,05Тизм+5-к)

Примечание:

1) 1изм - измеренное значение силы переменного тока, А.

Верхний предел поддиапазона измерений, Ом

Значение единицы младшего разряда k, Ом

Пределы допускаемой абсолютной погрешности, Ом

6402

1-10-1

±(0,01<Иизм1)+5^к)

6403

1

±(0,0ГКизм+5Т)

6404

10

±(0,0ГКизм+5Т)

6405

1402

±(0,0ГКизм+5Т)

6406

1403

±(0,0ГКизм+5Т)

6407

1404

±(0,04^изм+5^к)

Примечание:

1) -R-изм - измеренное значение сопротивления, Ом.

Таблица 8 - Метрологические характеристики в режиме измерения электрической емкости

Верхний предел поддиапазона измерений, мкФ

Значение единицы младшего разряда k, мкФ

Пределы допускаемой абсолютной погрешности, мкФ

4402

1405

±(0,05^Сизм1)+50^к)

4^10-1

1404

±(0,05-СИЗм+5-к)

4

1403

±(0,05-СИЗм+5-к)

4-10

1402

±(0,05-СИЗм+5-к)

4402

1-10-1

±(0,05-СИЗм+5-к)

Примечания:

1) Сизм - измеренное значение емкости, мкФ.

Таблица 9 - Технические характеристики осциллографов-мультиметров

Наименование характеристики

Значение

Нормальные условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа

от +18 до +28

75

от 84,0 до 106,7

Рабочие условия применения:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха (при температуре до +40 °С), %, не более

  • - атмосферное давление, кПа

от 0 до +40

85

от 84,0 до 106,7

Масса, кг, не более

1,75

Габаритные размеры (ширинахвысотахглубина), мм

276x168x68

Знак утверждения типа

наносится на переднюю панель осциллографов-мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 10 - Комплектность осциллографов-мультиметров

Наименование

Обозначение

Количество, шт.

Осциллограф-мультиметр

модификация (по заказу):

АКИП-4125/1С, АКИП-4125/2С

1

Зарядное устройство

1

Пробник пассивный

2

Щуп измерительный

2

Кабель USB

1

Адаптер для измерения тока до 600 мА

1

Адаптер для измерения тока до 10 А

1

Сумка для транспортировки

1

Аккумуляторная батарея

1

Руководство по эксплуатации

1

Сведения о методиках (методах) измерений

приведены в разделе «Назначение» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140до 100 А в диапазоне частот от 1-10"1 до 1 •106 Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;

Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;

Стандарт предприятия "SIGLENT TECHNOLOGIES CO., LTD", Китай на осциллографы-мультиметры АКИП-4125С.

Правообладатель

«SIGLENT TECHNOLOGIES CO., LTD», Китай

Адрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China

Телефон: +86 755 3661 5186

Факс: +86 755 3359 1582

Web-сайт: http://www.siglent.com/ens/

Изготовитель

«SIGLENT TECHNOLOGIES CO., LTD», Китай

Адрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China

Телефон: +86 755 3661 5186

Факс: +86 755 3359 1582

Web-сайт: http://www.siglent.com/ens/

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312058.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2023 г. № 255

Регистрационный № 88155-23

Лист № 1

Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры универсальные Duravision

Назначение средства измерений

Твердомеры универсальные Duravision (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.

Описание средства измерений

Принцип действия твердомеров основан:

- для шкал Роквелла и Супер-Роквелла: на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

- для шкал Виккерса: на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;

- для шкал Бринелля: на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.

Твердомеры выпускаются в следующих модификациях: Duravision-20 G5, Duravision-200 G5, Duravision-30 G5, Duravision-300 G5, Duravision-20 G5 Lite, Duravision-30 G5 Lite, Duravision-250 G5, Duravision-350 G5. Модификации твердомеров отличаются диапазоном прикладываемых нагрузок, исполнением механизмов вертикального перемещения и перемещения /позиционирования в плоскости Х/Y рабочего стола и управляющими компьютерными системами, а также габаритными размерами и массой.

Твердомеры Duravision-20 G5, Duravision-200 G5, Duravision-30 G5, Duravision-300 G5 комплектуются специализированным сенсорным дисплеем со встроенным процессором, который позволяет вводить исходные параметры измерений, отображает результаты и позволяет архивировать и обрабатывать серии измерений.

Твердомеры Duravision-20 G5 Lite, Duravision-30 G5 Lite, поставляются без сенсорного дисплея и процессора, а комплектуются выносным компьютером.

Твердомеры Duravision-200 G5, Duravision-300 G5 дополнительно имеют возможность автоматического перемещения рабочего стола по оси Z.

Твердомеры Duravision-250 G5, Duravision-350 G5 поставляются с выносным компьютером.

Твердомеры могут поставляться с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника. На автоматическую револьверную головку могут одновременно устанавливаться до семи наконечников или семи объективов.

Испытательная нагрузка устанавливается на всех моделях автоматически, значение нагрузки задаётся с экрана сенсорного монитора или с компьютера.

Все модели твердомеров позволяют выполнять измерения по шкалам Виккерса и Бринелля в полуавтоматическом и автоматическом режиме, что обеспечивается автофокусировкой на поверхность измеряемого образца, программой обнаружения и измерения линейных параметров отпечатка и вычислением соответствующей твёрдости.

Общий вид твердомеров с указанием места нанесения знака утверждения типа и маркировочной таблички приведён на рисунках 1 - 4.

Пломбирование твердомеров не предусмотрено.

Нанесение знака поверки на твердомеры не предусмотрено.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунках 1 - 4.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

Место нанесения знака утверждения типа

Место нанесения маркировочной таблички

Рисунок 1 - Общий вид твердомеров универсальных Duravision-20 G5, Duravision-30 G5

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

Рисунок 2 - Общий вид твердомеров универсальных Duravision-20 G5 Lite,

Duravision-30 G5 Lite

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

Рисунок 3 - Общий вид твердомеров универсальных Duravision-200 G5, Duravision-300 G5

Рисунок 4 - Общий вид твердомеров универсальных Duravision-250 G5, Duravision-350 G5

Программное обеспечение

Программное обеспечение (далее - ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Конструкция твердомеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ecos Workflow

Номер версии (идентификационный номер) ПО

не ниже v 2.5

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла и Супер-Роквелла

Шкала твердости

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, % *

предварительная

основная

предварительная

основная

Шкала Роквелла

HRA, HRF(W),

HRH(W)

98,07

588,4

±2,0

±0,5

HRB(W), HRE(W), HRD

980,7

HRC, HRG(W), HRK(W)

1471

Шкала Супер-Роквелла

HR15N, HR15T(W)

29,42

147,1

±2,0

±0,66

HR30N, HR30T(W)

294,2

HR45N, HR45T(W)

441,3

* Действительно для трех измерений

Модель твердомера

Шкала Бринелля

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, % *

Диапазон измерений твердости hb(hbw)

Все модели

HB (HBW) 1/10

98,07

±1,0

от 32 до 218

HB 1/30

HBW 1/30

294,2

от 95 до 450

от 95 до 650

HB (HBW) 2,5/15,6

153,2

от 8 до 54

HB (HBW) 2,5/31,25

306,5

от 16 до 108

HB(HBW) 2,5/62,5

613

от 32 до 218

HB 2,5/187,5

HBW 2,5/187,5

1839

от 95 до 450

от 95 до 650

HB(HBW) 5/62,5

613

от 8 до 54

HB(HBW) 5/125

1226

от 16 до 108

HB(HBW) 5/250

2452

от 32 до 218

HB(HBW) 10/250

2452

от 8 до 54

Duravision-30 G5

Duravision-300 G5

Duravision-30 G5 Lite

Duravision-350 G5

HB(HBW) 10/500

4903

от 16 до 108

HB 5/750

HBW 5/750

7355

от 95 до 450

от 95 до 650

HB(HBW) 10/1000

9807

от 32 до 218.

HB(HBW) 10/1500

14710

от 48 до 326

HB 10/3000

HBW 10/3000

29420

от 95 до 450

от 95 до 650

* Действительно для трех измерений

Таблица 4 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса

Модель твердомера

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, % *

Duravision-20 G5

Duravision-200 G5

Duravision-20 G5 Lite

Duravision-250 G5

2,942; 0,490; 9,807; 19,61; 49,03;

98,07; 196,1; 294,2; 490,3; 980,7

±1,0

Duravision-30 G5

Duravision-300 G5

Duravision-30 G5 Lite

Duravision-350 G5

49,03; 98,07; 196,1; 294,2; 490,3;

980,7

* Действительно для трех измерений

Таблица 5 - Метрологические характеристики твердомеров по шкалам Роквелла

Шкала

Роквелла

Диапазон измерений твердости

Пределы допускаемой абсолютной погрешности

твердомеров

Размах чисел твердости HR, не более

HRA

от 20 HRA до 75 HRA включ. св. 75 HRA до 95 HRA включ.

±2,0 HRA

±1,2 HRA

0,8

HRB(W)

от 20 HRB(W) до 80 HRB(W) * от 80 HRB(W) до 100 HRB(W) включ.

±3,0 HRB(W)

±2,0 HRb(w)

1,2

HRC

от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ.

±2,0 HRC

±1,5 HRC

±1,0 HRC

0,8

HRD

от 40 HRD до 70 HRD включ. св. 70 HRD до 77 HRD включ.

±2,0 HRD

±1,5 HRD

0,8

HRE(W)

от 70 HRE(W) до 90 HRE(W) включ. св. 90 HRE(W) до 100 HRE(W) включ.

±2,5 HRE(W)

±2,0 HRe(w)

1,2

HRF(W)

от 60 HRF(W) до 90 HRF(W) включ. св. 90 HRF(W) до 100 HRF(W) включ.

±3,0 HRF(W)

±2,0 HRf(w)

1,2

HRG(W)

от 30 HRG(W) до 50 HRG(W) включ. св. 50 HRG(W) до 75 HRG(W) включ.

св. 75 HRg(w) до 94 HRg(w) включ.

±6,0 HRG(W)

±4,5 HRG(W)

±3,0 hrg(w)

1,2

HRH(W)

от 80 HRH(W) до 100 HRH(W) включ.

±2,0 HRH(W)

1,2

HRK(W)

от 40 HRK(W) до 60 HRK(W) включ. св. 60 HRK(W) до 80 HRK(W) включ. св. 80 HRK(W) до 100 HRK(W) включ.

±4,0 HRK(W)

±3,0 HRK(W)

±2,0 HRK(W)

1,2

П р и м е ч а н и я:

1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон 2 Метрологические характеристики действительны для 5 измерений

Таблица 6 - М

етрологические характеристики твердомеров по шкалам Супер-Роквелла

Шкала

Супер-Роквелла

Диапазон измерений твердости

Пределы допускаемой абсолютной погрешности твердомеров

Размах чисел твердости

HR, не более

HR15N

от 70 HR15N до 90 HR15N * от 90 HR15N до 94 HR15N включ.

±2,0 HR15N

±1,0 HR15N

1,2

1,0

HR30N

от 40 HR30N до 76 HR30N * от 76 HR30N до 86 HR30N включ.

±2,0 HR30N

±1,0 HR30N

1,2

1,0

HR45N

от 20 HR45N до 78 HR45N включ.

±2,0 HR45N

1,2

HR15T(W)

от 62 HR15T(W) до 93 HR15T(W) включ.

±3,0 HR15T(W)

2,4

HR30T(W)

от 15 HR30T(W) до 70 HR30T(W) включ. св 70 HR30T(w) до 82 HR30t(w) включ.

±3,0 HR30T(W)

±2,0 HR30t(w)

2,4

2,0

HR45T(W)

от 10 HR45T(W) до 72 HR45T(W) включ.

±3,0 HR45T(W)

2,4

П р и м е ч а н и я:

  • 1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон

  • 2 Метрологические характеристики действительны для 5 измерений

Обозначение шкал измерения твёрдости

Диапазон измерений твёрдости HB (HBW)

от 8

от 20

св. 54

св. 108

св. 163

до 20

до 54

до 108

до 163

до 218

включ.

включ.

включ.

включ.

включ..

Пределы допускаемой абсолютной погрешности

твердомеров HB (HBW), (±)

размах чисел твердости HB (HBW)

HB (HBW) 2,5/15,6; HB(HBW) 5/62,5;

0,6

1,6

HB(HBW) 10/250

0,6

1,6

HB (HBW) 2,5/31,25; HB(HBW) 5/125;

0,6

1,6

3,2

HB(HBW) 10/500

0,6

1,6

3,2

HB (HBW) 1/10; HB(HBW) 2,5/62,5;

1,6

3,2

4,9

6,5

HB(HBW) 5/250; HB(HBW) 10/1000

1,6

3,2

4,9

6,5

HB(HBW) 10/1500

1,6

3,2

4,9

6,5

1,6

3,2

4,9

6,5

HB (HBW) 1/30; HB(HBW) 2,5/187,5;

3,2

4,9

6,5

HB(HBW) 5/750; HB(HBW)10/3000

3,2

4,9

6,5

Продолжение таблицы 7

Обозначение шкал измерения твёрдости

Диапазон измерений твёрдости HB (HBW)

св. 218 до 272 включ

св. 272 до 326 включ.

св. 326 до 380 включ.

св. 380 до 450 включ.

св. 450 до 550 включ.

св. 550 до 650 включ.

Пределы допускаемой абсолютной погрешности твердомеров HB (HBW), (±)

размах чисел твердости HB (HBW)

HB(HBW) 10/1500

8,2

9,8

-

-

-

-

8,2

9,8

HB 1/30; HB 2,5/187,5; HB 5/750;

HB 10/3000

8,2

9,8

11,4

13,5

-

-

8,2

9,8

11,4

13,5

HBW 1/30; HBW 2,5/187,5;

HBW 5/750; HBW 10/3000

8,2

9,8

11,4

13,5

16,5

19,5

8,2

9,8

11,4

13,5

16,5

19,5

П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений

Обозначение шкалы твёрдости

Интервалы измерений твёрдости HV

от 50 до

125 включ.

св. 125 до 175 включ.

св. 175 до 225 включ.

св.   225

до 275 включ.

св. 275 до 325 включ.

св. 325 до 375 включ.

св. 375 до 425 включ.

св. 425 до 475 включ.

св.   475

до 525 включ.

Пределы допускаемой абсолютной погрешности твердомеров HV, (±)

HV0,3

4

7

10

14

18

23

28

34

40

HV0,5

3

7

10

13

15

19

24

27

30

HV1

3

6

8

10

12

14

16

20

25

HV2

3

5

6

8

9

12

16

18

20

HV5

3

5

6

8

9

11

12

14

15

HV10; HV20

3

5

6

8

9

11

12

14

15

HV30, HV50;

HV100

3

5

6

6

6

7

8

9

10

Продолжение таблицы 8

Обозначение шкалы твёрдости

И

нтервалы измерений твёрдости HV

св. 525 до 575 включ.

св. 575 до 625 включ.

св. 625 до 675 включ.

св. 675 до 725 включ.

св. 725 до 775 включ.

св. 775 до 825 включ.

св. 825 до 875 включ.

св. 875 до 925 включ.

св. 925 до 1075 включ.

св. 1075 до 1500 включ.

П

ределы допускаемой абсолютной погрешности твердомеров HV,

:±)

HV0,3

47

54

62

70

75

80

89

99

110

-

HV0,5

36

42

46

49

56

64

68

72

90

142

HV1

28

30

32

35

42

48

51

54

60

77

HV2

22

24

26

28

30

32

38

45

50

77

HV5

17

18

20

21

23

24

26

27

40

52

HV10; HV20

17

18

20

21

23

24

26

27

30

39

HV30, HV50

HV100

11

12

13

14

15

16

17

18

20

26

П р и м е ч а н и я:

  • 1 Возможна индикация результатов измерений твердости по шкале HV 3

  • 2 Метрологические характеристики действительны для 5 измерений

Таблица 9 -Технические характеристики твердомеров

Наименование характеристики

Значение

Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более

от +15 до +35

80

Параметры электрического питания напряжение переменного тока частотой 50 Гц, В

от 207 до 253

Габаритные размеры твердомеров, мм, не более

- Duravision-20 G5, Duravision-200 G5, Duravision-30 G5;

Duravision-300 G5, Duravision-20 G5 Lite, Duravision-30 G5 Lite

длина

ширина

высота

830

380

1400

Продолжение таблицы 9

Наименование характеристики

Значение

Габаритные размеры твердомеров, мм, не более

- Duravision-250 G5, Duravision-350 G5

длина

1050

ширина

900

высота

1370

Масса, кг, не более:

- Duravision-20 G5, Duravision-30 G5, Duravision-20 G5 Lite,

Duravision-30 G5 Lite

420

- Duravision-200 G5, Duravision-300 G5

450

- Duravision-250 G5, Duravision-350 G5

550

Знак утверждения типа

наносится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 10 - Комплектность твердомеров

Наименование

Обозначение

Количество

Твердомер универсальный

Модификация Duravision-20 G5 или

Duravision-200 G5, или Duravision-30 G5, или Duravision-300 G5, или Duravision-20 G5 Lite, или Duravision-30 G5 Lite, или

Duravision-250 G5, или Duravision-350 G5 *

1 шт.

Персональный компьютер *

1 шт.

Сменные части

1 шт.

Принадлежности

1 шт.

Руководство по эксплуатации

Duravision - 01 РЭ

1 экз.

* В соответствии с заказом

Сведения о методиках (методах) измерений

приведены в документе: Duravision - 01 РЭ «Твердомеры универсальные Duravision. Руководство по эксплуатации», глава 5 «Примеры ecos Workflow».

Нормативные и технические документы, устанавливающие требования к нанотвердомерам

ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования;

ГОСТ 9013-59 Металлы. Метод измерения твёрдости по Роквеллу;

ГОСТ 22975-78 Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу);

Приказ Росстандарта от 30 декабря 2019 г. № 3462 «Об утверждении государственной поверочной схемы для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»;

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения;

ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкале Виккерса;

ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю;

Приказ Росстандарта от 2 августа 2022 г. № 1895 «Об утверждении государственной поверочной схемы для средств измерений твердости по шкалам Бринелля»;

Твердомеры универсальные Duravision. Стандарт предприятия фирмы «EMCO-TEST Prufmaschinen GmbH», Австрия.

Правообладатель

Фирма «EMCO-TEST Prufmaschinen GmbH», Австрия

Адрес: А-5431, Kuchl, Brennhoflehen-Kellau 174 Телефон (факс): + 43 6244 20 438.

www.emcotest.com

E-mail: office@emcotest.com

Изготовитель

Фирма «EMCO-TEST Prufmaschinen GmbH», Австрия

Адрес: А-5431, Kuchl, Brennhoflehen-Kellau 174 Телефон (факс): + 43 6244 20 438.

www.emcotest.com

E-mail: office@emcotest.com

Испытательный центр

Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2023 г. № 255

Лист № 1

Всего листов 3

Регистрационный № 88156-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-5

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-5 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Принцип действия резервуара основан на заполнении их нефтью и нефтепродуктами до произвольного уровня, соответствующего объему нефти и нефтепродуктов, согласно градуировочной таблицы резервуара.

Резервуар РГС-5 представляет собой горизонтальный стальной сосуд цилиндрической формы надземного расположения, в закрытом металлическом кожухе, контейнерного типа. Резервуар оснащен замерным люком для измерения уровня жидкости и приемораздаточными патрубками для приема и отпуска нефти и нефтепродуктов.

Резервуар РГС-5 с заводским номером 56 расположен по адресу: Брянская обл., Дубровский р-он, п. Сеща.

Общий вид резервуара представлен на рисунке 1.

Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочную таблицу резервуара. Заводский номер в виде цифрового обозначения, состоящий из арабских цифр нанесен на верхний фланец резервуара аэрографическим способом (обеспечивающий идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуара) и в технический паспорт на резервуар типографическим способом.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуара РГС-5 с замерным люком

Пломбирование резервуара не предусмотрено. Метрологические и технические характеристики приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, мЛ3

5

Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

  • - температура окружающего воздуха, °C

  • - атмосферное давление, кПа

от -60 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара типографическим способом.

Комплектность средства измерений

Таблица - 3 Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-5

1 шт.

Технический паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «РН-Аэро» (ООО «РН-Аэро»)

ИНН 7705843041

Адрес:   119071, г. Москва, Муниципальный округ Донской вн.тер. г.,

Малая Калужская ул., д. 15, эт. 2

Телефон: 8 (499) 517-76-55, (495) 517-76-56

E-mail: info@rn-aero.ru

Изготовитель

Общество с ограниченной ответственностью «РН-Аэро» (ООО «РН-Аэро») ИНН 7705843041

Адрес: 119071, г. Москва, Муниципальный округ Донской вн.тер. г., Малая Калужская ул., д. 15, эт. 2

Телефон: 8 (499) 517-76-55, (495) 517-76-56

E-mail: info@rn-aero.ru

Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)

Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13 ИНН 6367011336

Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173

Телефон: +7 (846) 279-11-66

E-mail: prot@metrolog-samara.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311958.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2023 г. № 255

Лист № 1 Регистрационный № 88157-23 Всего листов 21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные CZ

Назначение средства измерений

Преобразователи измерительные CZ (далее - преобразователи) предназначены для преобразований входных аналоговых сигналов в виде силы и напряжения постоянного тока, сопротивления, сигналов в виде частоты, сигналов в виде электрического сопротивления постоянного тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления в электрические выходные сигналы силы и напряжения постоянного тока.

Описание средства измерений

Принцип действия преобразователей основан на линейном преобразовании сигналов от термопар, термопреобразователей сопротивления, сигналов частоты, силы и напряжения постоянного тока в выходные сигналы силы и напряжения постоянного тока. Преобразователь реализует функции защиты от помех, преобразования и распределения сигналов.

Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые или пружинные клеммные зажимы для присоединения подводящих проводников и кабелей питания. Преобразователи выпускаются в следующих модификациях: CZ2031, CZ2047, CZ2067, CZ2071, CZ2077, CZ2083, CZ2083.A, CZ2171, CZ2177, CZ2271, CZ2277, CZ3031, CZ3032, CZ3035, CZ3035T, CZ3036, CZ3036T, CZ3038, CZ3047, CZ3047T, CZ3055, CZ3067, CZ3071, CZ3072, CZ3074, CZ3075, CZ3076, CZ3076.R, CZ3077, CZ3078, CZ3079, CZ3079.R, CZ3079.TC, CZ3083, CZ3088, CZ3089, CZ3177, CZ3178, CZ3277, CZ3278, CZ3383, CZ3383.11, CZ3383.12, CZ3383.13, CZ3535, CZ3536, CZ3538, CZ3547, CZ3567, CZ3571, CZ3572, CZ3574, CZ3575, CZ3576, CZ3576.R, CZ3579.TC, CZ3579.R, CZ3579.

Преобразователи устанавливаются на DIN-рейку.

Общий вид преобразователей представлен на рисунках 1-3.

Серийный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус преобразователей методом лазерной гравировки, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.

Конструкцией преобразователей не предусмотрено пломбирование.

Нанесение знака поверки на преобразователи не предусмотрено.

Общий вид преобразователей с указанием места нанесения серийного номера и знака поверки представлен на рисунках 1 и 2.

Место нанесения серийного номера

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид преобразователей модификаций CZ2031, CZ2047, CZ2067, CZ2071,

CZ2077, CZ2083, CZ2083.A, CZ2171, CZ2177, CZ2271, CZ2277

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru
Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

Рисунок 2 - Общий вид преобразователей модификаций CZ3031, CZ3032, CZ3035, CZ3035T, CZ3036, CZ3036T, CZ3038, CZ3047, CZ3047T, CZ3055, CZ3067, CZ3071, CZ3072, CZ3074, CZ3075, CZ3076, CZ3076.R, CZ3077, CZ3078, CZ3079, CZ3079.R, CZ3079.TC, CZ3083,

CZ3088, CZ3089, CZ3177, CZ3178, CZ3277, CZ3278, CZ3383, CZ3383.11, CZ3383.12, CZ3383.13, CZ3535, CZ3536, CZ3538, CZ3547, CZ3567, CZ3571, CZ3572, CZ3574, CZ3575, CZ3576, CZ3576.R, CZ3579.TC, CZ3579.R, CZ3579

Программное обеспечение

Программное обеспечение (далее - ПО) преобразователей является встроенным и метрологически значимым. Конструкция преобразователй исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики преобразователй нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО и приведены в таблице 1.

Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «Высокий»

Таблица 1 - Идентификационные данные ПО (только для модификаций: CZ2071, CZ2077, CZ2083, CZ2083.A, CZ2171, CZ2177, CZ2271, CZ2277, CZ3071, CZ3055, CZ3072, CZ3074, CZ3075, CZ3076, CZ3076.R, CZ3077, CZ3078, CZ3079, CZ3079.R, CZ3079.TC, CZ3177, CZ3178, CZ3277, CZ3278, CZ3383, CZ3383.11, CZ3383.12, CZ3383.13, CZ3571, CZ3572, CZ3574, CZ3575, CZ3576, CZ3576.R, CZ3579.TC, CZ3579.R, CZ3579)

Идентификационные данные

Значение

Идентификационное наименование ПО

firmware

Номер версии (идентификационный номер ПО)

не ниже 1.0

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификаци

и

Назначение

Количество входов и выходов

Диапазоны входного сигнала

Диапазоны выходного сигнала, мА

Пределы допускаемой приведенной к верхнему пределу диапазона выходного сигнала основной погрешности преобразований, %

Пределы допускаемой приведенной к верхнему пределу диапазона выходного сигнала дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °C, %

1

2

3

4

5

6

7

CZ2031

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 4 до 20 мА

от 4 до 20 мА

±0,4

±0,01

CZ2047

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

CZ2067

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В

±0,1

±0,005

1

2

3

4

5

6

7

CZ2083

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

от -10 до 10 В

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

от -10 до 10 В

±0,1

±0,01

CZ2083.A

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

CZ3031

Преобразование с развязкой выходного сигнала

1 вход

1 выход

4 до 20 мА

4 до 20 мА

±0,4

±0,01

CZ3032

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

4 до 20 мА

4 до 20 мА

±0,4

±0,01

1

2

3

4

5

6

7

CZ3035

Преобразование с развязкой выходного сигнала

1 вход

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

CZ3035T

Преобразование с развязкой выходного сигнала

1 вход

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА

±0,1

±0,005

CZ3036

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

CZ3036T

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА

±0,1

±0,005

CZ3038

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

1

2

3

4

5

6

7

CZ3047

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

CZ3047T

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА

±0,1

±0,005

CZ3067

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

CZ3083

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

1

2

3

4

5

6

7

CZ3088

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

CZ3089

Преобразование с развязкой выходного сигнала

1 вход

2 выхода

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

CZ3383

Преобразование с развязкой выходного сигнала

1 вход

4 выхода

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

Продолжение таблицы 2

1

2

3

4

5

6

7

CZ3383.il

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

CZ3383.12

Преобразование с развязкой выходного сигнала

1 вход

2 выхода

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

CZ3383.13

Преобразование с развязкой выходного сигнала

1 вход

3 выхода

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

CZ3535

Преобразование с развязкой выходного сигнала

1 вход

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

1

2

3

4

5

6

7

CZ3536

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

CZ3538

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

CZ3547

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

CZ3567

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

1

2

3

4                  5                  6

7

CZ2071

Преобразование сигналов от термопреобразователей сопротивления

1 вход

1 выход

См. таблицу 4

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,2

±0,01

CZ2171

Преобразование сигналов напряжения и сигналов от термопар

1 вход

1 выход

См. таблицу 3 от -100 до +100 мВ

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,2

±0,01

CZ2271

Преобразование сигналов напряжения, сигналов от термопар и термопреобразователей сопротивоения

1 вход

1 выход

См. таблицу 3

См. таблицу 4 от -100 до +100 мВ

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,2

±0,01

CZ2077

Преобразование сигналов от термопреобразователей сопротивления

1 вход

1 выход

См. таблицу 4

от 4 до 20 мА

±0,2

±0,01

1

2

3

4

5

6

7

CZ2177

Преобразование сигналов напряжения и сигналов от термопар

1 вход

1 выход

См. таблицу 3

от -100 до +100 мВ

от 4 до 20 мА

±0,2

±0,01

CZ2277

Преобразование сигналов напряжения, сигналов от термопар и термопреобразователей сопротивоения

1 вход

1 выход

См. таблицу 3

См. таблицу 4 от -100 до +100 мВ

от 4 до 20 мА

±0,2

±0,01

CZ3071

Преобразование сигналов от термопреобразователей сопротивления

1 вход

1 выход

См. таблицу 4

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

CZ3072

Преобразование сигналов напряжения и сигналов от термопар

1 вход

1 выход

См. таблицу 3 от -100 до +100 мВ

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

1

2

3

4

5

6

7

CZ3074

Преобразование сигналов напряжения и сигналов от термопар

1 вход

2 выхода

См. таблицу 3 от -100 до +100 мВ

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

CZ3075

Преобразование сигналов сопротивления

1 вход

1 выхода

от 0 до 10 кОм

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

CZ3076

Преобразование сигналов от термопреобразователей сопротивления

1 вход

2 выхода

См. таблицу 4

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

CZ3076.R

Преобразование сигналов сопротивления

1 вход

2 выхода

от 0 до 10 кОм

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

1

2

3

4

5

6

7

CZ3077

Преобразование сигналов от термопреобразователей сопротивления

1 вход

1 выхода

См. таблицу 4

от 4 до 20 мА

±0,1

±0,01

CZ3078

Преобразование сигналов от термопреобразователей сопротивления

2 входа

2 выхода

См. таблицу 4

от 4 до 20 мА

±0,1

±0,01

CZ3079

Преобразование сигналов от термопреобразователей сопротивления

2 входа

2 выхода

См. таблицу 4

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

CZ3079.R

Преобразование сигналов сопротивления

2 входа

2 выхода

от 0 до 10 кОм

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

1

2

3

4

5

6

7

CZ3079.TC

Преобразование сигналов напряжения и сигналов от термопар

2 входа

2 выхода

См. таблицу 3 от -100 до +100 мВ

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

CZ3177

Преобразование сигналов напряжения и сигналов от термопар

1 вход

1 выход

См. таблицу

3 от -100 до +100 мВ

от 4 до 20 мА

±0,1

±0,01

CZ3178

Преобразование сигналов напряжения и сигналов от термопар

2 входа

2 выхода

См. таблицу 3 от -100 до +100 мВ

от 4 до 20 мА

±0,1

±0,01

CZ3277

Преобразование сигналов напряжения, сигналов от термопар и термопреобразователей сопротивоения

1 вход

1 выход

См. таблицу 3

См. таблицу 4 от -100 до +100 мВ

от 4 до 20 мА

±0,1

±0,01

CZ3278

Преобразование сигналов напряжения, сигналов от термопар и термопреобразователей сопротивоения

2 входа

2 выхода

См. таблицу 3

См. таблицу 4 от -100 до +100 мВ

от 4 до 20 мА

±0,1

±0,01

1

2

3

4

5

6

7

CZ3571

Преобразование сигналов от термопреобразователей сопротивления

1 вход

1 выход

См. таблицу 4

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

CZ3572

Преобразование сигналов напряжения и сигналов от термопар

1 вход

1 выход

См. таблицу 3 от -100 до +100 мВ

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

CZ3574

Преобразование сигналов напряжения и сигналов от термопар

1 вход

2 выхода

См. таблицу 3

от -100 до +100 мВ

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

CZ3575

Преобразование сигналов сопротивления

1 вход

1 выход

от 0 до 10 кОм

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

1

2

3

4

5

6

7

CZ3576

Преобразование сигналов от термопреобразователей сопротивления

1 вход

2 выхода

См. таблицу 4

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

CZ3576.R

Преобразование сигналов сопротивления

1 вход

2 выхода

от 0 до 10 кОм

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

CZ3579.TC

Преобразование сигналов напряжения и сигналов от термопар

2 входа

2 выхода

См. таблицу 3

от -100 до +100 мВ

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

CZ3579.R

Преобразование сигналов сопротивления

2 входа

2 выхода

от 0 до 10 кОм

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

Продолжение таблицы 2

1

2

3

4

5

6

7

CZ3579

Преобразование сигналов от термопреобразователей сопротивления

2 входа

2 выхода

См. таблицу 4

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

CZ3055

Преобразование сигналов частоты

1 вход

2 выхода

От 0,1 Гц до

100 кГц

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

  • 1) Для термопреобразователей сопротивления максимально допустимое сопротивление провода 50 Ом (при трех проводной схеме подключения)

  • 2) При подключении термоэлектрических преобразователей в погрешность преобразований не включена погрешность, вызванная температурой холодного спая. На каждые 100 Ом увеличения длины компенсационного провода погрешность холодного спая увеличивается на 0,2°С;

  • 3) При подключении термоэлектрического преобразователя типа В диапазон температуры должен быть больше +680 °C для обеспечения нормированных характеристик.

  • 4) При подключении термоэлектрического преобразователя типа S, точность преобразований температуры составляет ±0,6% при измерении температуры ниже 10 °C.

  • 5) Сигнал в виде напряжения постоянного тока (мВ) необходимо настроить, поэтому, когда входной сигнал представляет собой сигнал термоэлектрический преобразователь или напряжение постоянного тока, вход по умолчанию - термоэлектрический преобразователь.

Таблица 3 - Характеристики преобразователей термоэлектрических

Тип преобразователя термоэлектрического в соответствии с ГОСТ Р 8.585-2001

Диапазон измерений температуры, °С

T

от -200 до + 400

E

от -200 до + 900

J

от -200 до + 1200

K

от -200 до + 1372

N

от -200 до + 1300

R

от -40 до + 1768

S

от -40 до + 1768

B

от +320 до + 1820

Таблица 4 - Характеристики термопреобразователей сопротивления

Тип термопреобразователя сопротивления в соответствии с ГОСТ 6651-2009

Диапазон измерений температуры, °С

Pt100

от -200 до +850

Pt1000

от -200 до +300

50M

от -50 до +150

100M

от -50 до +150

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Напряжение питания постоянного тока, В

  • - для модификаций CZ2031, CZ3031, CZ3032

  • - для модификаций CZ2077, CZ2177, CZ2277

  • - для модификаций CZ3077, CZ3078, CZ3177, CZ3178, CZ3277, CZ3278

  • - для модификаций CZ2047, CZ2067, CZ2071, CZ2083, CZ2083.A, CZ2171, CZ2271, CZ3035, CZ3035T, CZ3036, CZ3036T, CZ3038, CZ3047, CZ3047T, CZ3055, CZ3067, CZ3071, CZ3072, CZ3074, CZ3075, CZ3076, CZ3076.R, CZ3079, CZ3079.R, CZ3079.TC, CZ3083, CZ3088, CZ3089, CZ3383, CZ3383.11, CZ3383.12, CZ3383.13, CZ3535, CZ3536, CZ3538, CZ3547, CZ3567, CZ3571, CZ3572, CZ3574, CZ3575, CZ3576, CZ3576.R, CZ3579.TC, CZ3579.R, CZ3579

от 20 до 30

от 9 до 30

от 12 до 30

от 20 до 35

Потребляемая мощность, Вт, не более:

2

Габаритные размеры (ширинахвысотахглубина), мм, не более:

  • - для модификаций CZ3031, CZ3032, CZ3035, CZ3035T, CZ3036, CZ3036T, CZ3038, CZ3047, CZ3047T, CZ3055, CZ3067, CZ3071, CZ3072, CZ3074, CZ3075, CZ3076, CZ3076.R, CZ3077, CZ3078, CZ3079, CZ3079.R, CZ3079.TC, CZ3083, CZ3088, CZ3089, CZ3177, CZ3178, CZ3277, CZ3278, CZ3383, CZ3383.11, CZ3383.12, CZ3383.13, CZ3535, CZ3536, CZ3538, CZ3547, CZ3567, CZ3571, CZ3572, CZ3574, CZ3575, CZ3576, CZ3576.R, CZ3579.TC, CZ3579.R, CZ3579

  • - для модификаций CZ2031, CZ2047, CZ2067, CZ2071, CZ2077, CZ2083, CZ2083.A, CZ2171, CZ2177, CZ2271, CZ2277

114,5Х99,0Х22,5

92,4x97,7x7,6

Масса, кг, не более

0,15

Продолжение таблицы 5

1

2

Нормальные условия измерений:

  • - температура окружающей среды, °C

  • - относительная влажность, %

от +10 до +30

от 10 до 90

Рабочие условия измерений:

- температура окружающей среды, °C

от -20 до +60

Средняя наработка на отказ, ч

176000

Средний срок службы, лет

20

Знак утверждения типа наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количеств о

Преобразователи измерительные CZ

-1)

1 шт.

Паспорт

Руководство по эксплуатации

-

1 экз.

1) - обозначение изменяется в зависимости от модификации.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Подключения» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статистические характеристики преобразования;

ГОСТ 6651-2009 ГСИ. Термометры сопротивления из платины, меди и никеля. Общие технические условия и методы испытаний;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2019 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Техническая документация SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай.

Правообладатель

SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай

Адрес: Room 702, Building 5, No.518, Xinzhuan Road, Songjiang Hi-tech Park, Caohejing Development Park, Shanghai, P.R.China

Телефон: +86-021-6451 3350

E-mail: chenzhu@chenzhu-inst.com

Web-сайт: https://en.chenzhu-inst.com/

Изготовитель

SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай

Адрес: Room 702, Building 5, No.518, Xinzhuan Road, Songjiang Hi-tech Park, Caohejing

Development Park, Shanghai, P.R.China Телефон: +86-021-6451 3350

E-mail: chenzhu@chenzhu-inst.com

Web-сайт: https://en.chenzhu-inst.com/

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, Лит. А, пом. I Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2023 г. № 255

Лист № 1

Всего листов 5

Регистрационный № 88158-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления ББТ-ДДТ

Назначение средства измерений

Датчики давления ББТ-ДДТ (далее - датчики) предназначены для измерений избыточного и абсолютного давления и определения температуры и передачи данных измерений по беспроводному интерфейсу.

Описание средства измерений

Принцип действия датчиков заключается в измерении давления среды, воздействующего на чувствительный элемент датчиков. Чувствительным элементом датчиков является тензорезистивный элемент.

Конструктивно датчики состоят из защитного корпуса, в который помещены сенсорный модуль с тензорезистивным чувствительным элементом и микропроцессорный модуль.

Датчики выпускаются в одной модификации, имеющей исполнения, отличающиеся типом измеряемого давления, верхним пределом измерений давления, пределами допускаемой основной приведенной к верхнему пределу измерений (далее по тексту - ВПИ) давления погрешности, материалом мембраны, способом присоединения к измерительному процессу, исполнением корпуса, наличием взрывозащиты.

Структура условного обозначения исполнений выполняется в виде буквенноцифрового кода и имеет структуру, расшифровка которой приведена в технической документации.

Схема условного обозначения исполнений датчиков приведена на рисунке 1.

ББТ-ДДТ

-

X

X

-

X

X

X

_

1

_______________________________________________1

2

_

3

___________________________________________________1

4

__________________________________________________1

5

_

6

Рисунок 1 - Схема условного обозначения исполнений датчиков

Таблица 1 - Расшифровка структуры условного обозначения исполнений датчиков

Позиция

Описание

1

Обозначение типа

2

Обозначение типа измеряемого давления: ДИ - избыточное давление;

ДА - абсолютное давление.

3

ВПИ давления (с указанием единиц [кПа] или [МПа])

4

Пределы допускаемой основной приведенной к ВПИ давления погрешности

5

Емкость аккумуляторной батареи, Ач

6

Наличие/отсутствие взрывозащиты

Серийные номера в виде цифрового кода наносятся типографским способом на этикетку или методом гравировки на корпусе датчика или на металлической пластине, прикреплённой на корпусе датчика.

Нанесение знака поверки на датчики не предусмотрено. Пломбирование датчиков не предусмотрено.

Общий вид датчиков представлен на рисунке 1.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

/ \

Место нанесения знака

утверждения типа

\_____________________)

(-------------------------\

Место нанесения

серийных номеров

\_______)

Рисунок 1 - Общий вид датчиков

Программное обеспечение

Датчики имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее функции преобразования измеренного давления в унифицированный аналоговый выходной сигнал. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО является метрологически значимым.

Метрологические характеристики датчиков нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные ПО датчиков приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

bbt ddt

Номер версии (идентификационный номер ПО)

не ниже 1.2

Цифровой идентификатор ПО

45

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Тип измеряемого давления

Абсолютное

Избыточное

Максимальный верхний предел измерений давления, МПа1)

100

4,0

Минимальный нижний предел измерений давления, кПа1)

50

-2,5

Пределы допускаемой приведенной к ВПИ погрешности измерений давления, % 1)

±1,0; ±1,5; ±2,0; ±2,5

1) - конкретное значение указано в паспорте на датчик

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия измерений:

- температура окружающей среды, °С

от -50 до +80

- относительная влажность воздуха не более, %

100

- атмосферное давление, кПа

от 84 до 106,7

Диапазоны определения температуры: - встроенный датчик температуры, °С

от -40 до +60

- выносной датчик температуры, °С

от -50 до +150

Масса, кг, не более

4,0

Габаритные размеры, мм, не более:

- ширина

125

- высота

244

- глубина

78

Средняя наработка на отказ, ч

150000

Степень защиты оболочки по ГОСТ 14254-2015

IP65

Маркировка взрывозащиты по ГОСТ 31610.0-2014

1Ex d 11С T6 Gb X

Тип радио интерфейса

GSM GPRS GSM NB IoT

Знак утверждения типа

наносится типографским способом на этикетку или методом гравировки на корпусе датчика или на металлической пластине прикреплённой на корпусе датчика.

Лист № 4 Всего листов 5 Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик давления

ББТ-ДДТ

1 шт.

Антенна

Антенна GSM

1 шт.

Паспорт

РЕНС. 26.51.52-005^

РЕНС. 26.51.52-0062)

1 экз.

  • 1) - для исполнений датчиков, имеющих степень взрывозащиты;

  • 2) - для исполнений датчиков, не имеющих степень взрывозащиты.

Сведения о методиках (методах) измерений

приведены в разделе 2.7 «Методы измерений» документа РЕНС. 26.51.52-005 РЭ Руководство по эксплуатации

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г.№ 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па»;

ТУ 26.51.52-005-00409864-2021 Датчики давления ББТ-ДДТ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «РусТехнология» (ООО «РусТехнология»)

ИНН 9204558368

Юридический адрес: 299008, г. Севастополь, ул. Мечникова, д. 5, пом. 2-А

Телефон: +7 (978) 747-84-46

E-mail: info@rs-tech.ru

Web-сайт: https://www.rs-tech.ru

Изготовитель

Общество с ограниченной ответственностью «РусТехнология» (ООО «РусТехнология»)

ИНН 9204558368

Юридический адрес: 299008, г. Севастополь, ул. Мечникова, д. 5, пом. 2-А

Адрес места осуществления деятельности: 299008, г. Севастополь, ул. Мечникова, д. 5, пом. 2-А

Телефон: +7 (978) 747-84-46

E-mail: info@rs-tech.ru

Web-сайт: https://www.rs-tech.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, пом. 1

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2023 г. № 255

Лист № 1 Регистрационный № 88159-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хромато-масс-спектрометры газовые Hexin GCMS 1000

Назначение средства измерений

Хромато-масс-спектрометры газовые Hexin GCMS 1000 (далее - хромато-масс-спектрометры) предназначены для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ различной природы.

Описание средства измерений

Принцип действия хромато-масс-спектрометра основан на разделении компонентов пробы, поступающей из газового хроматографа, их ионизации и детектировании с помощью масс-спектрометрического детектора. Образовавшиеся ионы поступают в масс-анализатор, где осуществляется их разделение по соотношению массы к заряду. Попадая в детектор, ионы образуют ток, который преобразуется в импульсы напряжения, пропорциональные количеству ионов, поступивших на детектор.

Конструктивно хромато-масс-спектрометр выполнен в виде соединенных газового хроматографа с форвакуумным насосом и одноквадрупольного масс-спектрометрического детектора. Место нанесение заводского номера приведено на рисунке 1. Общий вид хромато-масс-спектрометров приведен на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита нанесен на металлическую табличку, расположенную справа внизу на задней панели масс-спектрометрического детектора.

Пломбирование хромато-масс-спектрометров не предусмотрено.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

Рисунок 1 - Место нанесение заводского номера

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

Рисунок 2 - Общий вид хромато-масс-спектрометра газового Hexin GCMS 1000

Программное обеспечение

Программное обеспечение GCMSInstrument осуществляет следующие функции:

  • - выводит параметры ГХ и МС в режиме реального времени;

  • - показывает работу приборов с помощью графиков в режиме реального времени;

  • - контролирует выполнение анализа множественных проб с помощью рабочих листов.

Данные по ПО выводятся на экран при включении прибора.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения хромато-масс-спектрометров учтено при нормировании метрологических характеристик. Метрологически значимой является подпрограмма ICSharpCode.SharpZipLib.dll.

Таблица 1 - Идентификационные данные программного обеспечения.

Идентификационные данные (признаки)

Значение

Наименования программного обеспечения

GCMSInstrument

Идентификационное наименование ПО

GCMSInstrument

Номер версии (идентификационный номер)

ПО

Не ниже V1.01.0.8202.30560

Цифровой идентификатор ПО

B6624A261420989A5918075680AEA6DFD0AAB9

9A2FFF3EF8C9613115E5B45FDB

Алгоритм вычисления цифрового идентификатора ПО

SHA256

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон массовых чисел в режиме моноквадруполя, а.е.м.

От 1,5 до 1250

Чувствительность (отношение сигнал/шум) при вводе 100,0 пг/мкл гексахлорбензола, не менее

1150:1

Предел допускаемых значений относительного СКО выходного сигнала, %, не более

- по площади пика

8,0

- по времени удерживания

3,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение питания переменного тока, В

От 187 до 242

- частота переменного тока, Г ц

От 49 до 51

Потребляемая мощность, В^А, не более

4030

Габаритные размеры хроматографа, мм, не более:

- высота

510

- ширина

590

- длина

500

Габаритные размеры детектора, мм, не более:

- высота

440

- ширина

330

- длина

550

Габаритные размеры форвакуумного насоса, мм, не более:

- высота

240

- ширина

170

- длина

490

Масса детектора, кг, не более

50

Масса хроматографа, кг, не более

35

Масса форвакуумного насос, кг, не более

26,5

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +35

- относительная влажность воздуха, %, не более

80

- атмосферное давление, кПа

от 84,0 до 106,0

Средний срок службы, лет

8

Наработка на отказ, ч, не менее

10000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Хромато-масс-спектрометр в составе: газовый хроматограф; масс-спектрометрический детектор форвакуумный насос

ПК

Hexin GCMS

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Руководство по эксплуатации

Хромато-масс-спектрометры газовые Hexin GCMS 1000. Руководство по эксплуатации

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Хромато-масс-спектрометры газовые Hexin GCMS 1000. Руководство по эксплуатации» в главах III-V.

Нормативные и технические документы, устанавливающие требования к хромато-масс-спектрометрам газовые Hexin GCMS 1000:

Техническая документация фирмы-изготовителя Guangzhou Hexin Instrument Co., Ltd.

Правообладатель:

Фирма Guangzhou Hexin Instrument Co., Ltd, Китай

Адрес: No. 16, Xinrui Road, Huangpu District, Guangzhou, Guangdong (Китай) Телефон: +020-82071910-8007

W eb-сайт: www.tofms.net/cnindex. html

E-mail: service@hxmass.com

Изготовитель:

Фирма Guangzhou Hexin Instrument Co., Ltd, Китай

Адрес: No. 16, Xinrui Road, Huangpu District, Guangzhou, Guangdong (Китай) Телефон: +020-82071910-8007

W eb-сайт: www.tofms.net/cnindex. html

E-mail: service@hxmass.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2023 г. № 255

Лист № 1

Всего листов 3

Регистрационный № 88160-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар вертикальный стальной цилиндрический с понтоном РВСП-20000

Назначение средства измерений

Резервуар вертикальный стальной цилиндрический с понтоном РВСП-20000 (далее -резервуар) предназначен для измерения объёма нефти при приёме, хранении и отпуске.

Описание средства измерений

Принцип действия резервуара основан на заполнении его нефтью до определённого уровня, соответствующего объёму согласно градуировочной таблице.

Резервуар представляет собой вертикальную стальную конструкцию номинальной вместимостью 20000 м3, состоящую из цилиндрической стенки, днища, понтона и крышки.

Резервуар с заводским № 10 расположен на территории ООО «Транснефть - Балтика» по адресу: 150521, Россия, Ярославская область, Ярославский район, п/о Щедрино.

Заводской номер нанесён методом аэрографии непосредственно на резервуар РВСП-20000 в виде цифрового кода.

Пломбирование резервуара не предусмотрено.

Знак поверки наносится на свидетельство о поверке резервуара.

Общий вид резервуара представлен на рисунке 1.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуара

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

20000

Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %

± 0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар вертикальный стальной цилиндрический с понтоном

РВСП-20000

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений

ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Транснефть - Балтика» (ООО «Транснефть - Балтика»)

ИНН 4704041900

Адрес: 195009, г. Санкт-Петербург, Арсенальная наб., д. 11, лит. А

Тел.: (812) 380-62-25

Изготовитель

Общество с ограниченной ответственностью «Транснефть - Балтика» (ООО «Транснефть - Балтика»)

ИНН 4704041900

Адрес: 195009, г. Санкт-Петербург, Арсенальная наб., д. 11, лит. А

Тел.: (812) 380-62-25

Испытательный центр

Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») ИНН: 7723107453

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2 Телефон: +7 (495) 950-87-00

E-mail: cmo@cmo.transneft.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2023 г. № 255

Лист № 1 Регистрационный № 88161-23 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тепловизоры МЕГЕОН

Назначение средства измерений

Тепловизоры МЕГЕОН (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора

Описание средства измерений

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Конструктивно тепловизоры состоят из экрана, объектива, матрицы, элементов управления, электронной системы, устройства хранения информации. Излучение на матрице фокусирует объектив, а электроника тщательно обрабатывает полученные данные.

Тепловизоры выпускаются в трех модификациях - 27711, 7721, 27731, различающиеся метрологическими и основными техническими характеристиками, которые представлены в таблицах 1-2.

Заводские номера в виде цифрового обозначения наносятся на информационную этикетку тепловизора типографским методом

Знак поверки и пломбирование тепловизоров не предусмотрено.

Общий вид тепловизоров и места нанесения заводских номеров и знака утверждения типа представлены на рисунке 1.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

, тепловизор

.    *** n*°SJ52 с

M=£=QH <2П> ТСПллпиллп

Рисунок 1 - Общий вид тепловизоров и места нанесения заводских номеров и знака утверждения типа

Программное обеспечение

Программное обеспечение (далее - ПО) тепловизоров состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в микропроцессоре, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1 - Сведения о программном обеспечении

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

firmware

Номер версии (идентификационный номер) ПО

не ниже V 2.1.2

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

27711

27721    27731

Диапазон измерений температуры, °С

от -20 до +300

от -20 до +450

Пределы допускаемой абсолютной погрешности измерений температуры, °С, в диапазонах значений

- от - 20 до +300 °С включ.

±3

±3

- св. +300 до +450 °С

-

±5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Модификация

27711

27721

27731

Разрешение инфракрасного изображения, пиксели^пиксели

320x240

160x120

220x160

Угловое поле объектива, градус

56°х42°

35°x26°

35°x26°

Разрешение экрана, пиксели*пиксели

320x240

Тип дисплея

2,8' (цветной)

Габаритные размеры (Д*Ш*В), мм, не более

225x70x94

Масса, г, не более

330

Рабочие условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %, не более

  • - атмосферное давление, кПа

от 0 до +45

85

от 84 до 106

Средний срок службы, лет

5

Знак утверждения типа

наносится на информационную этикетку тепловизора типографским методом и на титульный лист руководства по эксплуатации типографским способом

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Тепловизор

МЕГЕОН

1 шт.

Руководство по эксплуатации

27XXX РЭ1}

1 экз.

Паспорт

24/02-2022 ПС

1 экз.

Примечание:

1) - в зависимости от заказа модификации

Сведения о методиках (методах) измерений

приведены в разделе «Инструкция по эксплуатации» документа 27XXX РЭ «Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. Техническая документация фирмы-изготовителя;

ТУ 26.51.66-001-23430128-2022 Тепловизоры торговой марки «МЕГЕОН». Технические условия

Правообладатель

Общество с ограниченной ответственностью «МАКСПРОФИТ» (ООО «МАКСПРОФИТ»)

ИНН 5018183467

Юридический адрес: 141070, Московская обл., г. Королев, ул. Силикатная,

д. 11, эт. 5, пом. 650

Тел.: +7 (495) 2680191

E-mail: info@mprofit.ru

Лист № 4

Всего листов 4

Изготовитель

Общество с ограниченной ответственностью

(ООО «МАКСПРОФИТ»)

ИНН 5018183467

«МАКСПРОФИТ»

Юридический адрес: 141070, Московская обл., г. Королев, ул. Силикатная, д. 11, эт. 5, пом. 650

Адрес места осуществления деятельности: 141070, Московская обл., г. Королев, ул. Силикатная, д. 11, эт. 5, пом. 650

Тел.: +7 (495) 2680191

E-mail: info@mprofit.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, Симферопольское шо., д. 2, лит. А, пом. 1 Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2023 г. № 255

Лист № 1

Всего листов 4

Регистрационный № 88162-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные двустенные РГД-40

Назначение средства измерений

Резервуары горизонтальные двустенные РГД-40 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их хранения, приема и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.

Резервуары представляют собой стальную, горизонтальную, цилиндрическую, двустенную емкость с усечено-коническими днищами и горловинами, имеющие три камеры. Резервуары оборудованы технологическими люками и приемо-раздаточными патрубками. Установка резервуаров - подземная.

Резервуары РГД-40 зав. №№ 1193, 1194 расположены по адресу, г. Балашиха, мкр. Никольско-Архангельский, производственно-складская зона, владение 5. Заводские номера нанесены в цифровом формате типографским способом в паспорт резервуара и на металлический шильдик резервуара ударным методом.

Эскиз резервуаров горизонтальных двустенных РГД-40 представлен на рисунке 1.

■__

----г

1—

■ ~i—

ZB

1

Рисунок 1 - Эскиз резервуаров РГД-40

Пломбирование резервуаров горизонтальных двустенных РГД-40 не предусмотрено. Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

Рисунок 2 - Фото горловин, замерных люков и заводской номер резервуара РГД-40 № 1193

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

Рисунок 3 - Фото горловин, замерных люков и заводской номер резервуара РГД-40 № 1194

Лист № 3

Всего листов 4 Метрологические и технические характеристики

Таблица 1-Метрологические характеристики

Наименование характеристики

Значение

Заводской номер

1193

1194

Номинальная вместимость, м3

40

Количество камер, шт.

3

3

Номинальная вместимость камер, м3

13+13,3+13

20+10+10

Пределы допускаемой относительной погрешности определения вместимости (Объемный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- Температура окружающей среды при эксплуатации, °C

от -20 до +25

Знак утверждения типа

наносится на титульный лист паспорта резервуара методом печати.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование и условные обозначения

Обозначение

Количество

Резервуар горизонтальный двустенный

РГД-40

2 шт.

Паспорт

Р2448.01.100ПС

1 экз.

Паспорт

Р2448.02.100ПС

1 экз.

Сведения о методиках (методах) измерений

Приведены в разделе 13 паспорта

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

Общество с ограниченной ответственностью «ОРМЗ-АЗС» (ООО «ОРМЗ-АЗС») ИНН 5037044518

Адрес юридический: 142281, Московская обл., г. Протвино, Кременковское ш., д. 2, зд. 74

Тел.: +7 (4967) 31-08-13

E-mail: manager@ormz-620.ru

Изготовитель

Общество с ограниченной ответственностью «ОРМЗ-АЗС» (ООО «ОРМЗ-АЗС») ИНН 5037044518

Адрес: 142281, Московская обл., г. Протвино, Кременковское ш., д. 2, зд. 74 Тел.: +7 (4967) 31-08-13

E-mail: manager@ormz-620.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: +7(495)437-55-77

Факс: +7(495)437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2023 г. № 255

Регистрационный № 88163-23

Лист № 1

Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические бескорпусные ТПК

Назначение средства измерений

Преобразователи термоэлектрические бескорпусные ТПК (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры поверхности твердых тел или воздушной среды вблизи сварных швов при местной термообработке.

Описание средства измерений

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи представляют собой термопару, состоящую из одной пары термоэлектродов (хромель (положительный) и алюмель (отрицательный)), сваренных между собой и образующих рабочий спай открытого типа. Свободные концы термоэлектродов, изолированные высокотемпературной стеклокерамической витой нитью в соответствии со своей цветовой маркировкой, соединены с термостойким термопарным штекерным разъемом К-типа.

Общий вид термопреобразователя с указанием места нанесения заводского номера представлен на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Общий вид ТП с указанием места нанесения заводского номера

Пломбирование ТП не предусмотрено. Заводской номер наносится на шильдик, прикрепленный к ТП, методом гравировки. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение отсутствует.

Метрологические и технические характеристики Метрологические характеристики ТП приведены в таблице 1.

Таблица 1

Наименование характеристики

Значение

Условное обозначение НСХ ТП по ГОСТ Р 8.585-2001

К

Класс допуска ТП по ГОСТ Р 8.585-2001

2

Диапазон измерений температуры, °С

от 0 до +1000

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С

  • - от 0 до +333 °С включ.

  • - св. +333 °С

±2,5

±0,0075Ч(1)

Примечание:

(1) t - значение измеряемой температуры, °С

Основные технические характеристики ТП приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Длина термопреобразователя, мм

от 500 до 10 000

Диаметр термоэлектрода ТП, мм

1,4

Масса, г, не более

400

Показатель тепловой инерции (в воздушной среде), с, не более:

- Т37

7

- т63

25,8

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -40 до +260

- относительная влажность воздуха, %, не более

95

Средняя наработка на отказ, ч:

- в диапазоне измерений температуры от 0 до +600 °С включ.

50000

- в диапазоне измерений температуры св. +600 до +1000 °С

45000

Средний срок службы, лет:

- в диапазоне измерений температуры от 0 до +600 °С включ.

10

- в диапазоне измерений температуры св. +600 до +1000 °С

8

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.

Комплектность средства измерений

Таблица 3

Наименование

Обозначение

Количество

Преобразователь термоэлектрический бескорпусный

ТПК

1 шт.

Паспорт

-

1 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ТУ 26.51.51-014-98526490-2022 Преобразователи термоэлектрические бескорпусные ТПК. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ГК Ремонтные технологии» (ООО «ГК РТ»)

ИНН 3444141665

Адрес: 400066, г. Волгоград, ул. Донецкая, д. 16

Телефон: +7-8442-23-33-34, факс: +7-8442-23-43-44

E-mail: info@rem-teh.ru

Web-сайт: www.rem-teh.ru

Изготовитель

Общество с ограниченной ответственностью «ГК Ремонтные технологии» (ООО «ГК РТ»)

ИНН 3444141665

Адрес: 400066, г. Волгоград, ул. Донецкая, д. 16

Телефон: +7-8442-23-33-34, факс: +7-8442-23-43-44

E-mail: info@rem-teh.ru

Web-сайт: www.rem-teh.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2023 г. № 255

Лист № 1 Регистрационный № 88164-23                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Камеры тепловизионные газодетекторные V

Назначение средства измерений

Камеры тепловизионные газодетекторные V (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора, а также обнаружения утечки газов.

Описание средства измерений

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Тепловизоры изготавливаются в следующих моделях: V80 и V90. Модели тепловизоров отличаются друг от друга по метрологическим и техническим характеристикам.

Камеры тепловизионные газодетекторные V конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся кнопки управления, батарейный отсек, разъем питания, видоискатель и интерфейсы (USB 2.0, слот для SD-карты и видеоинтерфейс). На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры, защитная крышка и лазерный целеуказатель. На нижней части корпуса распложены монтажные отверстия. На боковых частях корпуса расположены кнопки управления и вращающийся на 270° ЖК-дисплей.

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта, а также позволяет обнаруживать утечку газа. Измерительная информация может быть записана на съемную карту памяти типа SD, передана посредством прямого подключения к USB-порту.

Фотография общего вида тепловизоров приведена на рисунке 1. Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

Место нанесения заводского номера

Рисунок 1 - Общий вид камер тепловизионных газодетекторных V

Пломбирование тепловизоров не предусмотрено. Заводской номер камер тепловизионных газодетекторных V наносится в виде наклейки на корпус тепловизора на нижней части корпуса. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.

Программное обеспечение

Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО камер тепловизионных газодетекторных V

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Firmware

Номер версии (идентификационный номер) ПО, не ниже

20211130

Цифровой идентификатор программного обеспечения

отсутствует

Автономное программное обеспечение IR Video Player устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также управления тепловизором в процессе мониторинга.

Автономное программное обеспечение IR Viewer устанавливается на персональный компьютер и предназначено для обработки и анализа термограмм, полученных в процессе измерений температуры, а также создания отчетов.

Метрологические и технические характеристики

Метрологические и основные технические характеристики камер тепловизионных газодетекторных V в зависимости от модели приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики камер тепловизионных газодетекторных V

Наименование характеристики

Значение (в зависимости от модели)

V80

V90

Диапазон измерений температуры, °С

от -20 до +60 от +60 до +180 от +180 до +350

Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С

±2,0

Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, %

±2,0

Порог температурной чувствительности (при температуре объекта +30 °С), °С

< 0,015

Спектральный диапазон, мкм

от 10,3 до 10,7

от 3,2 до 3,5

Углы поля зрения (в зависимости от объектива), градус по горизонтали х градус по вертикали

11°х8,8°

х4,5°

24°х18°

48°х36°

Пространственное разрешение (в зависимости от объектива), мрад

0,6 (11°х8,8°)

0,33 (6°х4,5°)

1,3 (24°х18°)

2,62 (48°х36°)

Коэффициент излучательной способности (изменяемый)

от 0,01 до 1,00

Таблица 3 - Основные технические характеристики камер тепловизионных газодетекторных V

Наименование характеристики

Значение (в зависимости от модели)

V80

V90

Количество пикселей матрицы детектора, пиксели х пиксели

320x256

Масса (включая батарею), кг, не более

2,4

Запись изображений или частота обновлений, Гц

50 (PAL) или 60 (NTSC)

Г абаритные размеры, мм

(длина х ширина х высота), не более

292x148x138

Напряжение питания, В

7,4

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %

от -20 до +50

не более 95 (без конденсации)

Средняя наработка до отказа, ч, не менее

10 000

Средний срок службы, лет, не менее

6

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Камера тепловизионная газодетекторная

V (обозначение модели в соответствии с заказом)

1 шт.

Руководство по эксплуатации

1 экз.

Литий-ионный аккумулятор

2 шт.

Зарядное устройство

1 шт.

Адаптер сетевой

1 шт.

SD-карта

1 шт.

Картридер для SD-карты

1 шт.

Ремень

1 шт.

USB-кабель

1 шт.

Программное обеспечение на USB-накопителе

IR Video Player

1 шт.

Программное обеспечение на USB-накопителе

IR Viewer

1 шт.

Транспортировочный кейс

-

1 шт.

Сведения о методиках (методах) измерений

приведены в разделе «Настройка параметров» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к камерам тепловизионным газодетекторным V

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

Стандарт предприятия на камеры тепловизионные газодетекторные V, разработанный компанией GUANGZHOU SAT INFRARED TECHNOLOGY CO., LTD., Китай.

Правообладатель

Компания GUANGZHOU SAT INFRARED TECHNOLOGY CO., LTD., Китай

Адрес: No.10, DONGJIANG AVE, GETDD, GUANGZHOU, CHINA , 510730

Web-сайт: www.sat.com.cn

E-mail: sat@sat.com.cn

Тел.: +86 20 82229925

Изготовитель

Компания GUANGZHOU SAT INFRARED TECHNOLOGY CO., LTD., Китай Адрес: No.10, DONGJIANG AVE, GETDD, GUANGZHOU, CHINA , 510730

Web-сайт: www.sat.com.cn

E-mail: sat@sat.com.cn

Тел.: +86 20 82229925

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2023 г. № 255

Лист № 1 Регистрационный № 88165-23 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Ново-Отрадная

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Ново-Отрадная (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «ФСК ЕЭС» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC (SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC (SU) более, чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более, чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки и заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 420. Заводской номер указывается в формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer. exe, DataServer_U SPD. exe

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав измерительных каналов (ИК) АИИС КУЭ

ИК

Наименование ИК

Состав ИК АИИС КУЭ

Трансформатор

тока

Трансформатор напряжения

Счетчик электрической

энергии

УСПД

УССВ ИВК

1

2

3

4

5

6

7

1

ОРУ 110 кВ, ВЛ

110 кВ НовоОтрадная - Тунгуз тяговая (ВЛ 110 кВ НовоОтрадная -Подбельская-1 уч. ПС Ново-Отрадная-ПС Тунгуз тяговая)

SB 0,8

кл.т. 0,2S Ктт= 600/5 рег.№ 20951-08

НАМИ

кл.т. 0,2

Ктн= 110000/^3/100/^3 рег.№ 60353-15

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

TR16L рег.№ 36643-07

СТВ-01 рег. № 49933-12

2

ОРУ 110 кВ, ВЛ 110 кВ

Синтерос

SB 0,8

кл.т. 0,2S Ктт= 1000/5 рег.№ 20951-08

НАМИ

кл.т. 0,2

Ктн= 110000/^3/100/^3 рег.№ 60353-15

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

3

ОРУ 110 кВ, ВЛ-110 кВ

Черкасская

SB 0,8

кл.т. 0,2S Ктт= 1000/5 рег.№ 20951-08

НАМИ

кл.т. 0,2

Ктн= 110000/^3/100/^3 рег.№ 60353-15

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

4

ОРУ 110 кВ, ВЛ-110 кВ

Калиновый Ключ

SB 0,8

кл.т. 0,2S Ктт= 1000/5 рег.№ 20951-08

НАМИ

кл.т. 0,2

Ктн= 110000/^3/100/^3 рег.№ 60353-15

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

5

ОРУ 110 кВ, ВЛ 110 кВ

Полимер

SB 0,8

кл.т. 0,2S Ктт= 1000/5 рег.№ 20951-08

НАМИ

кл.т. 0,2

Ктн= 110000/^3/100/^3 рег.№ 60353-15

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

1

2

3

4

5

6

7

6

ОРУ 110 кВ,

ВЛ-110 кВ

Муханово-2

SB 0,8

кл.т. 0,2S

Ктт= 600/5 рег.№ 20951-08

НАМИ

кл.т. 0,2

Ктн= 110000/^3/100/^3 рег.№ 60353-15

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

7

ОРУ 110 кВ, ВЛ-110 кВ

Назаровская

SB 0,8

кл.т. 0,2S Ктт= 1000/5 рег.№ 20951-08

НАМИ

кл.т. 0,2

Ктн= 110000/^3/100/^3 рег.№ 60353-15

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

8

ОРУ 110 кВ, ВЛ-110 кВ

Муханово-1

SB 0,8

кл.т. 0,2S

Ктт= 600/5 рег.№ 20951-08

НАМИ

кл.т. 0,2

Ктн= 110000/^3/100/^3 рег.№ 60353-15

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

9

ОРУ 110 кВ, ВЛ-110 кВ

Коханы-1

SB 0,8

кл.т. 0,2S

Ктт= 600/5 рег.№ 20951-08

НАМИ

кл.т. 0,2

Ктн= 110000/^3/100/^3 рег.№ 60353-15

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

10

ОРУ 110 кВ, ВЛ110 кВ НовоОтрадная -Толкай тяговая (ВЛ 110 кВ

Ново-Отрадная -Подбельская-2 уч. ПС Ново-Отрадная-ПС

Толкай тяговая)

SB 0,8

кл.т. 0,2S

Ктт= 600/5 рег.№ 20951-08

НАМИ

кл.т. 0,2

Ктн= 110000/^3/100/^3 рег.№ 60353-15

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

TK16L рег.№ 36643-07

СТВ-01 рег. № 49933-12

11

ОРУ-110 кВ, ВЛ

110 кВ НовоОтрадная -

Кротовка I цепь (ВЛ 110 кВ Кротовка-

Новоотрадная-1)

SB 0,8

кл.т. 0,2S

Ктт= 600/5 рег.№ 20951-08

НАМИ

кл.т. 0,2

Ктн= 110000/^3/100/^3 рег.№ 60353-15

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

12

ОРУ-110 кВ, ВЛ110 кВ НовоОтрадная -

Кротовка II цепь (ВЛ 110 кВ Кротовка-

Новоотрадная-2)

SB 0,8

кл.т. 0,2S

Ктт= 600/5 рег.№ 20951-08

НАМИ

кл.т. 0,2

Ктн= 110000/^3/100/^3 рег.№ 60353-15

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

13

ОРУ-110 кВ, ВЛ 110 кВ Подгорная

SB 0,8

кл.т. 0,2S

Ктт= 600/5 рег.№ 20951-08

НАМИ

кл.т. 0,2

Ктн= 110000/^3/100/^3 рег.№ 60353-15

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

1

2

3

4

5

6

7

14

ОРУ-110 кВ,

ОВВ-110 кВ

(ОВ-110 кВ)

SB 0,8

кл.т. 0,2S

Ктт= 600/5 рег.№ 20951-08

НАМИ

кл.т. 0,2

Ктн=

110000/^3/100/^3 рег.№ 60353-15

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

ТК16Ь рег.№ 36643-07

СТВ-01 рег. № 49933-12

15

ЗРУ-6 кВ, КЛ-6 кВ Ф-30

Алтуховка

ТЛК-10

кл.т. 0,5 Ктт= 200/5 рег.№ 9143-06

ЗНОЛП

кл.т. 0,5

Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

16

ЗРУ-6 кВ, ВЛ-10 кВ ф-44 Пл. гол. ст. 110

ТЛК10-6

кл.т. 0,5 Ктт= 1500/5 рег.№ 9143-01

ЗНОЛП

кл.т. 0,5

Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

17

ЗРУ-6 кВ, КЛ-6 кВ Ф-33

Реметалл-С

ТЛК-10

кл.т. 0,5 Ктт= 300/5 рег.№ 9143-06

ЗНОЛП кл.т. 0,5

Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

18

ЗРУ-6 кВ, КЛ-6 кВ ф-28 ПСМ кол. с ф-8

Н.отр.

ТЛК-10

кл.т. 0,5 Ктт= 600/5 рег.№ 9143-06

ЗНОЛП

кл.т. 0,5

Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

19

ЗРУ-6 кВ, КЛ-6 кВ Ф-27 ПСМ кол. с ф-13

Н.Отр.

ТЛК10-6

кл.т. 0,5 Ктт= 600/5 рег.№ 9143-01

ЗНОЛП

кл.т. 0,5

Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD кл.т. 0,2S/0,5 рег.№ 22422-07

20

ЗРУ-6 кВ, КЛ-6 кВ Ф-34

Отрада

ТЛК-10

кл.т. 0,5 Ктт= 75/5 рег.№ 9143-06

ЗНОЛП

кл.т. 0,5

Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

21

ЗРУ-6 кВ, КЛ-6 кВ Ф-32

Город

ТЛК-10

кл.т. 0,5

Ктт= 1000/5

рег.№ 9143-06

ЗНОЛП

кл.т. 0,5

Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

22

ЗРУ-6 кВ, КЛ-6 кВ Ф-8

ПСМ кол. ф-28

Н.Отр.

ТЛК10-6

кл.т. 0,5 Ктт= 300/5 рег.№ 9143-01

ЗНОЛП

кл.т. 0,5

Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

1

2

3

4

5

6

7

23

ЗРУ-6 кВ,

КЛ-6 кВ Ф-10 Черновка

ТЛК10-6

кл.т. 0,5 Ктт= 100/5 рег.№ 9143-01

ЗНОЛП

кл.т. 0,5 Ктн=

6000/^3/100/^3

рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

TK16L рег.№ 3664307

СТВ-01 рег. № 49933-12

24

ЗРУ-6 кВ

КЛ-6 кВ Ф-4 Реметалл-С кол.Ф-33 Н.Отр.

ТЛК10-6

кл.т. 0,5 Ктт= 300/5 рег.№ 9143-01

ЗНОЛП

кл.т. 0,5

Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

25

ЗРУ-6 кВ, КЛ-6 кВ Ф-18

Очистн. сооруж.

кол.ф-9 Солнеч.

ТЛК-10

кл.т. 0,5 Ктт= 1500/5 рег.№ 9143-06

ЗНОЛП

кл.т. 0,5

Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

26

ЗРУ-6 кВ,

КЛ-6 кВ ф.20

Ж/д

ТЛК-10

кл.т. 0,5 Ктт= 600/5 рег.№ 9143-06

ЗНОЛП

кл.т. 0,5

Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

27

ЗРУ-6 кВ, КЛ-6 кВ Ф-11

Город

ТЛК10-6

кл.т. 0,5

Ктт= 1000/5 рег.№ 9143-01

ЗНОЛП

кл.т. 0,5

Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

28

ЗРУ-6 кВ, КЛ-6 кВ ф-13 ПСМ кол. ф-27

Н.Отр.

ТЛК10-6 У3

кл.т. 0,5 Ктт= 400/5 рег.№ 9143-01

ЗНОЛП

кл.т. 0,5

Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

29

ЗРУ-6 кВ, КЛ-6 кВ ф-17

Технолайн

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт= 400/5 рег.№ 32139-06

ЗНОЛП

кл.т. 0,5

Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

30

ЗРУ-6 кВ, КЛ-6 кВ ф-40

Технолайн-2

ТОЛ-СЭЩ-10

кл.т. 0,5S

Ктт= 400/5 рег.№ 32139-06

ЗНОЛП

кл.т. 0,5

Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

31

ЗРУ-6 кВ, КЛ-6 кВ Ф-16

УКС-2 ЗАО

ССК

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт= 400/5 рег.№ 32139-06

ЗНОЛП

кл.т. 0,5

Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

1

2

3

4

5

6

7

32

ЗРУ-6 кВ, КЛ-6 кВ Ф-6 УКС-1 ЗАО

ССК

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт= 300/5 рег.№ 32139-06

ЗНОЛП

кл.т. 0,5

Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

33

ЗРУ-6 кВ, КЛ-6 кВ Ф-36

УКС-2 ЗАО

ССК

ТОЛ-СЭЩ-10

кл.т. 0,5S Ктт= 300/5 рег.№ 32139-06

ЗНОЛП-6 У2

кл.т. 0,5 Ктн= 6000/^3/100/^3 рег.№ 23544-02

ZMD

кл.т. 0,2S/0,5 рег.№ 22422-07

34

ЩСН 0,4 кВ, панель №20, КЛ-0,4 кВ пан. №20

ЩСН 0,4 кВ -контейнер НРП

ПАО МТС

ТОП-0,66 У3

кл.т. 0,5S

Ктт= 30/5 рег.№ 44142-10

ZMD

кл.т. 0,5S/1,0 рег.№ 22422-07

35

ЩСН 0,4 кВ, панель №28, КЛ-0,4 кВ пан. №28

ЩСН 0,4 кВ -контейнер НРП ПАО МТС

ТОП-0,66 У3 кл.т. 0,5S Ктт= 30/5 рег.№ 44142-11

ZMD

кл.т. 0,5S/1,0 рег.№ 22422-07

ТК16Ь рег.№ 3664307

СТВ-01 рег. № 49933-12

36

ЩСН 0,4 кВ, панель №20, КЛ-0,4 кВ пан. №20

ЩСН-0,4 кВ -контейнер НРП ПАО МегаФон

ТОП-0,66 У3

кл.т. 0,5S

Ктт= 30/5 рег.№ 44142-10

ZMD

кл.т. 0,5S/1,0 рег.№ 22422-07

37

ЩСН 0,4 кВ, панель №28, КЛ-0,4 кВ пан. №28

ЩСН 0,4 кВ -контейнер НРП ПАО МегаФон

ТОП-0,66 У3 кл.т. 0,5S Ктт= 30/5 рег.№ 44142-11

ZMD

кл.т. 0,5S/1,0 рег.№ 22422-07

38

ЩСН-0,4 кВ, КЛ-0,4 кВ ТСН-

3

ТШП-0,66

кл.т. 0,5S Ктт=1000/5 рег.№ 47957-11

ЦЭ6850 кл.т. 0,5S/1,0 рег.№20176-03

Пр имечания

1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, - активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1

2

3

4

5

6

1-14

(ТТ 0,2S; ТН 0,2;

Сч 0,2S)

1,0

1,0

0,6

0,5

0,5

0,8

1,1

0,8

0,6

0,6

0,5

1,8

1,3

0,9

0,9

15-28

(ТТ 0,5;

ТН 0,5;

Сч 0,2S)

1,0

-

1,8

1,1

0,9

0,8

-

2,8

1,6

1,2

0,5

-

5,4

2,9

2,2

29-33

(ТТ 0,5S;

ТН 0,5;

Сч 0,2S)

1,0

1,8

1,1

0,9

0,9

0,8

2,5

1,6

1,2

1,2

0,5

4,8

3,0

2,2

2,2

34-38

(ТТ 0,5S;

ТН -;

Сч 0,5S)

1,0

2,0

1,0

0,8

0,8

0,8

2,6

1,6

1,1

1,1

0,5

4,7

2,8

1,9

1,9

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

I2% < I изм<1 5 %

I5 (10) %<I изм< 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1-14

(ТТ 0,2S; ТН 0,2;

Сч 0,5)

0,8

2,1

1,8

1,3

1,3

0,5

1,6

1,4

1,2

1,2

1

2

3

4

5

6

15-28

(ТТ 0,5;

ТН 0,5;

Сч 0,5)

0,8

-

4,6

2,6

2,1

0,5

-

2,7

1,8

1,5

29-33

(ТТ 0,5S;

ТН 0,5;

Сч 0,5)

0,8

4,1

2,8

2,1

2,1

0,5

2,5

1,9

1,5

1,5

34-37

(ТТ 0,5S;

ТН -;

Сч 1,0)

0,8

4,0

2,6

1,8

1,8

0,5

2,4

1,7

1,3

1,3

38

(ТТ 0,5S;

ТН -;

Сч 1,0)

0,8

4,7

2,8

1,8

1,8

0,5

3,2

1,9

1,4

1,3

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

61(2)%,

65 %,

620 %,

6100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм<1 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1-14

(ТТ 0,2S; ТН 0,2;

Сч 0,2S)

1,0

1,2

0,8

0,8

0,8

0,8

1,3

1,0

0,9

0,9

0,5

1,9

1,4

1,2

1,2

15-28

(ТТ 0,5;

ТН 0,5;

Сч 0,2S)

1,0

-

1,9

1,2

1,0

0,8

-

2,9

1,7

1,4

0,5

-

5,5

3,0

2,3

29-33

(ТТ 0,5S;

ТН 0,5;

Сч 0,2S)

1,0

1,9

1,2

1,0

1,0

0,8

2,6

1,7

1,4

1,4

0,5

4,8

3,0

2,3

2,3

34-38

(ТТ 0,5S;

ТН -;

Сч 0,5S)

1,0

2,3

1,6

1,4

1,4

0,8

2,9

2,0

1,7

1,7

0,5

4,9

3,2

2,3

2,3

Номер ИК

COSф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

12% < I изм< I 5 %

I5 (10)%<I изм< 20 %

I20 %<Iизм<I100%

Il00 %<Iизм<I120%

1-14

(ТТ 0,2S; ТН 0,2;

Сч 0,5)

0,8

3,7

3,6

3,4

3,4

0,5

3,4

3,3

3,2

3,2

15-28

0,8

-

5,5

4,0

3,7

(ТТ 0,5; ТН 0,5; Сч 0,5)

0,5

-

4,1

3,5

3,4

29-33

(ТТ 0,5S;

ТН 0,5;

Сч 0,5)

0,8

5,1

4,2

3,7

3,7

0,5

3,9

3,5

3,4

3,4

34-37

0,8

5,0

4,0

3,6

3,6

(ТТ 0,5S; ТН -;

Сч 1,0)

0,5

3,8

3,4

3,3

3,3

38

0,8

5,8

3,4

2,3

2,2

(ТТ 0,5S; ТН -;

Сч 1,0)

0,5

4,1

2,6

1,9

1,8

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±Д), с

5

Примечания

  • 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%Q для COS9<1,0 нормируются от I2%.

  • 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Нормальные условия: параметры сети:

- напряжение, % от Ином

от 99 до 101

- ток, % от Ьом

от 1(5) до 120

- коэффициент мощности

0,87

- частота, Гц

от 49,85 до 50,15

температура окружающей среды, °C: - для счетчиков электроэнергии: ZMD

от +21 до +25

ЦЭ6850

от +18 до +22

Рабочие условия: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности, не менее

0,5

- частота, Г ц

от 49,6 до 50,4

диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН

от -45 до +40

- для счетчиков

от +10 до +30

- для УСПД

от +10 до +30

- для сервера, УССВ ИВК

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии ZMD :

- средняя наработка на отказ, ч, не менее

35000

- среднее время восстановления работоспособности, ч, не более

72

счетчики электроэнергии ЦЭ6850:

- средняя наработка на отказ, ч, не менее

80000

- среднее время восстановления работоспособности, ч, не более

72

УСПД:

- средняя наработка на отказ, ч, не менее

55000

УССВ ИВК комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее

10000

Глубина хранения информации счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

45

УСПД:

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

45

при отключенном питании, лет, не менее

3

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет, не менее

3,5

Надежность системных решений:

  • - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  • - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

  • - в журналах событий счетчиков и УСПД фиксируются факты:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекция шкалы времени.

Защищенность применяемых компонентов:

  • - наличие механической защиты от несанкционированного доступа и пломбирование:

  • - счетчиков электроэнергии;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД.

  • - наличие защиты на программном уровне:

  • - пароль на счетчиках электроэнергии;

  • - пароль на УСПД;

  • - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

  • - счетчиках электроэнергии (функция автоматизирована);

  • - УСПД (функция автоматизирована).

Знак утверждения типа

Наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

1

2

3

Трансформатор тока

SB 0,8

42

Трансформатор тока

ТЛК-10

14

Трансформатор тока

ТЛК10-6

14

Трансформатор тока

ТОЛ-СЭЩ-10

10

Трансформатор тока

ТОП-0,66 У3

12

Трансформатор тока

ТШП-0,66

3

Трансформатор напряжения

НАМИ

6

Трансформатор напряжения

ЗНОЛП

15

Счетчик электрической энергии

ZMD

37

Счетчик электрической энергии

ЦЭ6850

1

Устройство сбора и передачи данных

ТК161.

1

Устройство синхронизации системного времени на уровне ИВК

СТВ-01

1

Формуляр

АУВП.411711.ФСК.003.420.ФО

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Ново-Отрадная, аттестованной ФГБУ «ВНИИМС», регистрационный номер № RA.RU.311787 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн. тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (495) 710-90-91

Факс: +7 (495) 710-96-55

E-mail: info@fsk-ees.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн. тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (495) 710-90-91

Факс: +7 (495) 710-96-55

E-mail: info@fsk-ees.ru

Испытательный центр

научно-

Федеральное государственное бюджетное учреждение «Всероссийский исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119631, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2023 г. № 255

Лист № 1

Всего листов 5

Регистрационный № 88166-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термоиндикаторы электронные ТЛ-И

Назначение средства измерений

Термоиндикаторы электронные ТЛ-И (далее по тексту - термоиндикаторы) предназначены для измерений и контроля температуры окружающей среды при хранении и перевозке различной продукции.

Описание средства измерений

Принцип действия термоиндикаторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенного первичного преобразователя температуры.

Каждый термоиндикатор представляет собой автономное электронное устройство. Термоиндикаторы с заданной периодичностью измеряют температуру и отслеживают время пребывания в установленных температурных зонах для выявления возможного нарушения. В случае нарушения выдается красный сигнал светодиодного индикатора, расположенного на лицевой стороне термоиндикатора. Настройки температурных зон (порогов) задаются на предприятии-изготовителе по заявлению заказчика.

Термоиндикаторы электронные ТЛ-И изготавливаются следующих моделей: ТЛ-И1, ТЛ-И2. Модели термоиндикаторов различаются друг от друга по техническим характеристикам, а также по содержанию сформированных по результатам измерений PDF-отчетов. PDF-отчет термоиндикаторов модели ТЛ-И1 содержит сведения об установленных температурных зонах, времени начала и окончания измерений, а также журнал измерений температуры. PDF-отчет термоиндикаторов модели ТЛ-И2 содержит сведения об установленных температурных зонах, времени начала и окончания измерений, а также о возникших превышениях установленных температурных уставок и их продолжительности.

Термоиндикаторы помещены в блистерный пластиковый корпус, защищающий устройство от влаги и пыли. На корпусе термоиндикаторов расположены три светодиодных индикатора разного цвета, предназначенные для визуального контроля его состояния, кнопка управления, а также USB-разъем для передачи отчета на персональный компьютер (ПК). Считывание информации, накопленной в термоиндикаторах, производится c помощью файла формата «.pdf», автоматически сформированного при подключении термоиндикатора к ПК.

Цветовая гамма этикеток термоиндикаторов может быть изменена по решению Изготовителя в одностороннем порядке.

На рисунках 1-2 представлены фотографии общего вида термоиндикаторов.

Место нанесения заводского номера

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид термоиндикаторов электронных многократного применения с USB-интерфейсом ТЛ-И модели ТЛ-И1

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

Рисунок 2 - Общий вид термоиндикаторов электронных многократного применения с USB-интерфейсом ТЛ-И модели ТЛ-И2

Пломбирование термоиндикаторов не предусмотрено. Заводской номер наносится в виде наклейки на лицевой стороне корпуса термоиндикаторов, также этот номер неизменяемо прописан во внутреннюю электронную память термоиндикаторов. Конструкция термоиндикаторов не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение

Метрологически значимым является только встроенное ПО, загружаемое в термоиндикатор на предприятии-изготовителе во время производственного цикла. Конструкция СИ и структура встроенного ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Идентификационные данные программного обеспечения - отсутствуют.

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий».

Автономное ПО «ТЛ-И1 Отчет» и «ТЛ-И2 Отчет» используются неограниченным кругом пользователей и предназначено для считывания и анализа информации, полученной от термоиндикаторов и сохранения PDF-отчета на ПК.

Метрологические и технические характеристики

Метрологические характеристики термоиндикаторов приведены в таблице 1.

Таблица 1

Наименование характеристики

Значение

Диапазон измерений температуры, °C

от -40 до +55

Пределы допускаемой абсолютной погрешности измерений температуры, °C

±0,5

Разрешающая способность, °C

0,1

Основные технические характеристики термоиндикаторов приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Программируемый интервал между измерениями, мин(1)

от 1 до 120

Напряжение питания постоянного тока, В

3 (незаменяемый элемент питания типа CR2032)

Г абаритные размеры (длина х ширина х высота), мм, не более

104x47x12

Масса, г, не более

23

Рабочие условия эксплуатации:

  • -  температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от -40 до +55

95 (без конденсации)

Средний срок службы, месяцев, не менее (при интервале измерений 1 минута):

  • - для модели ТЛ-И1

  • - для модели ТЛ-И2

24 (при температуре +5 °С) 2 (при температуре -30 °С)

24 (при температуре +5 °С) 2 (при температуре -40 °С)

Объем памяти, записей (только для модели ТЛ-И1)

60 500

Примечание:

(1) минимальный шаг программирования интервала между измерениями - 1 мин.

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Термоиндикаторы электронные

ТЛ-И (обозначение модели - в соответствии с заказом)

В соответствии с заказом (минимальное количество 1 шт.)

Контрольная карточка термоиндикатора

-

1 шт.

Инструкция по применению (паспорт)

-

1 экз.

Сведения о методиках (методах) измерений приведены в разделах 6-9 Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к термоиндикаторам электронным ТЛ-И

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ТУ 32.50.50-003-90199287-2022 Термоиндикатор электронный. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Термологика» (ООО «Термологика») ИНН 5029151971

Юридический адрес: 141009, Московская обл., г. Мытищи, ул. Коминтерна, д. 7/2, оф. 2 Телефон (факс): +7 (495) 540-52-56

E-mail: info@termologika.ru

Web-сайт: www.termologika.ru

Изготовитель

Общество с ограниченной ответственностью «Термологика» (ООО «Термологика») ИНН 5029151971

Адрес: 141009, Московская обл., г. Мытищи, ул. Коминтерна, д. 7/2, оф. 2

Телефон (факс): +7 (495) 540-52-56

E-mail: info@termologika.ru

Web-сайт: www.termologika.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2023 г. № 255

Регистрационный № 88170-23

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Антенны измерительные рупорные П6-74

Назначение средства измерений

Антенны измерительные рупорные П6-74 (далее - антенны П6-74) предназначены для измерений плотности потока энергии (далее - 1111Э) совместно с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности), а совместно с генераторами сигналов - для возбуждения электромагнитного поля с заданной 11Э.

Описание средства измерений

1ринцип действия антенн 16-74 основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.

Конструктивно антенна 16-74 представляет собой пирамидальный рупор прямоугольного сечения с присоединенным к нему коаксиально-волноводным переходом.

Выход антенны 16-74 стандартный коаксиальный соединитель типа I (розетка) по ГОСТ 13317-89 с волновым сопротивлением 50 Ом.

Общий вид антенны 16-74 приведён на рисунке 1.

Схема пломбировки антенн 16-74 от несанкционированного доступа представлена на рисунке 2.

Места нанесения, знака утверждения типа, знака поверки и заводского номера в виде 5 (пяти) цифр, нанесенных краской или гравировкой, представлены на рисунке 1.

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru
  • 1 - место нанесения знака утверждения типа;

  • 2 - место нанесения заводского номера;

  • 3 - место нанесения знака поверки.

Рисунок 1 - Общий вид антенны П6-74 с местами нанесения знака утверждения типа, знака поверки и заводского номера

Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru

1 - место пломбирования от несанкционированного доступа Рисунок 2 - Антенна П9-74. Схема пломбировки от несанкционированного доступа

Программное обеспечение

отсутствует.

Лист № 3

Всего листов 4 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, ГГ ц

от 17,44 до 40,00 включ.

КСВН выхода, не более

1,5

Коэффициент усиления, дБ, не менее

18

Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ

±1,5

Коэффициент кроссполяризации, дБ, не более

-17

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Номинальное входное сопротивление, Ом

50

Тип выходного ВЧ соединителя

тип I (розетка) по ГОСТ 13317-89

Масса, кг, не более:

0,35

Габаритные размеры, мм, не более:

- длина

195

- ширина

52

- высота

52

Рабочие условия применения:

- температура окружающего воздуха, °С

от -10 до +50

- атмосферное давление, кПа (мм рт.ст.)

от 84,0 до 106,7 (от 630 до 800)

- относительная влажность окружающего воздуха при

температуре плюс 30°С, %, не более

90

Знак утверждения типа

наносится на титульный лист документов МИАВ.464653.053РЭ «Антенна измерительная рупорная П6-74. Руководство по эксплуатации» и МИАВ.464653.053ПС «Антенна измерительная рупорная П6-74. Паспорт» типографским способом и на корпус антенны П6-74 нанесением надписей краской или гравировкой.

Комплектность средства измерений

Таблица 3 - Комплектность антенны П6-74

Наименование

Обозначение

Количество

Антенна измерительная рупорная П6-74

МИАВ.464653.053

1 шт.

Руководство по эксплуатации

МИАВ.464653.053РЭ

1 экз.

Паспорт

МИАВ.464653.053ПС

1 экз.

Упаковка

-

1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 3 документа МИАВ.464653.053РЭ «Антенна измерительная рупорная П6-74. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к антеннам измерительным рупорным П6-74

ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;

МИАВ.464653.053ТУ Антенна измерительная рупорная П6-74. Технические условия.

Правообладатель

Акционерное общество «Центральное (АО «ЦКБА»)

ИНН 5506202219

конструкторское

бюро автоматики»

Адрес: 644027, г. Омск, пр-т Космический, д. Телефон: 8 (3812) 53 98 30

Факс: 8 (3812) 57 19 84

E-mail: aockba@ckba.net.ru

24А

Изготовитель

Акционерное общество «Центральное

конструкторское

бюро автоматики»

(АО «ЦКБА»)

ИНН 5506202219

Адрес: 644027, г. Омск, пр-т Космический, д. 24А

Телефон: 8 (3812) 53 98 30

Факс: 8 (3812) 57 19 84

E-mail: aockba@ckba.net.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.




Приказ Росстандарта №255 от 06.02.2023, https://oei-analitika.ru
