Сведения о средстве измерений: 87697-22 Акселерометры

Номер по Госреестру СИ: 87697-22
87697-22 Акселерометры
(АР40ХХ)

Назначение средства измерений:
Акселерометры АР40ХХ (далее - акселерометр) предназначены для измерений ускорения.

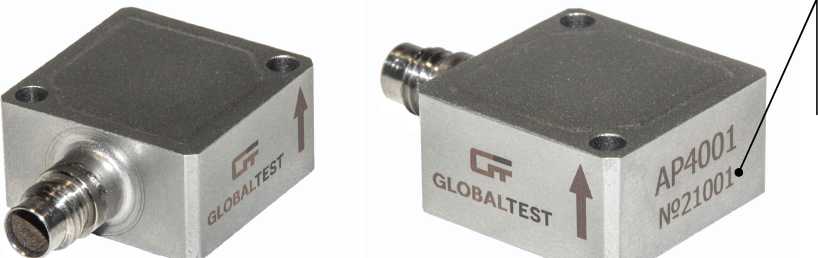

Внешний вид. Акселерометры , http://oei-analitika.ru рисунок № 1

Внешний вид.
Акселерометры
Рисунок № 1

Внешний вид.
Акселерометры
Рисунок № 2

Общие сведения

Дата публикации - 20.12.2022
Срок свидетельства - 19.12.2027
Номер записи - 189708
ID в реестре СИ - 1404574
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

АР4001, АР2004, AP4003, AP4002, AP4001, AP4000, 87697-22,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")
Страна - РОССИЯ
Населенный пункт - г. Саров, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да

CL_3 Организации, аккредитованные на калибровку Федеральной службой по аккредитации (fsa.gov.ru)

Бесплатный

Статистика

Кол-во поверок - 78
Выдано извещений - 22
Кол-во периодических поверок - 0
Кол-во средств измерений - 69
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 1094 дн.

Приказы РСТ, где упоминается данный тип СИ

№3208 от 2022.12.19 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2381 от 2024.10.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)

Наличие аналогов СИ: Акселерометры (АР40ХХ)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
24253-14 25.02.2029	Преобразователи акустической эмиссии резонансные, GT200 (GT200В) Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ	1 год
53757-13 07.05.2029	Преобразователи акустической эмиссии резонансные, GT200UB Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
53758-13 07.05.2029	Датчики акустические, GT400 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
56092-13 23.10.2029	Усилители заряда дифференциальные, GT500 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
57588-14 05.04.2029	Усилители измерительные , АР5110 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
68168-17 01.08.2027	Калибраторы портативные, АТ01m Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
68189-17 01.08.2027	Вибровыключатели, SV01-XX Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
68470-17 30.08.2027	Датчики ускорения, АР2013 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
70087-17 29.12.2027	Датчики давления, PS 2010 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
70641-18 23.03.2029	Датчики динамического давления, PS2001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
71522-18 15.06.2029	Усилители заряда, серии АР5000 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
71631-18 28.06.2029	Преобразователи напряжения измерительные, AP6300 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
71690-18 28.06.2029	Блоки регистрации электрических сигналов, БРХВ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
71709-18 28.06.2029	Усилители заряда и напряжения, АР5210-16 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
72328-18 06.09.2029	Анализаторы, ПР 200Ех-Х Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
73008-18 30.10.2029	Виброметры, АР5500 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
73310-18 04.12.2029	Датчики динамического давления, PS09 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
73103-18 21.11.2029	Установки камертонные, AP7001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
74246-19 01.03.2029	Усилители измерительные , АР5200 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
81855-21 28.05.2026	Преобразователи акустической эмиссии резонансные, GT205 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
81920-21 02.06.2026	Виброконтроллеры, АР5300М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
82506-21 09.08.2026	Измерители давления автономные, АИД Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
84042-21 14.12.2026	Регистраторы автономные ударных и вибрационных воздействий, АДМВ-05 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
84880-22 17.03.2027	Вибропреобразователи , АР1076 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
85020-22 30.03.2027	Калибраторы портативные, АТ04 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
86148-22 11.07.2027	Установки баллистические, АР8001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
87466-22 08.12.2027	Виброконтроллеры, АР5400 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
87697-22 19.12.2027	Акселерометры , АР40ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
87823-22 27.12.2027	Акселерометры промышленные, АР15ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
88307-23 28.02.2028	Стенды линейных перемещений, АР8010 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
88284-23 28.02.2028	Установки низкочастотные, АР8005М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
88360-23 01.03.2028	Преобразователи вихретоковые, АР2210 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
88446-23 09.03.2028	Преобразователи оборотов вихретоковые, АР2410 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
88508-23 15.03.2028	Акселерометры , АР20ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
88635-23 30.03.2028	Вибропреобразователи , АР1022 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
89895-23 04.09.2028	Датчики виброскорости с токовым выходом, AP161X Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
91278-24 07.02.2029	Акселерометры ударные, АР141Х Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
91354-24	Установка баллистическая, АР8001М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
92005-24 27.04.2029	Акселерометры , АР10ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
94907-25 14.03.2030	Модули регистрации вибрационных нагрузок, АДМВ-09 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
95238-25 18.04.2030	Датчики акустической эмиссии, GT Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год

FA_3 Объём рынка поверки - государственные организации и частники за год

Бесплатный

Кто поверяет Акселерометры (АР40ХХ)

Наименование организации	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Извещений	Для юриков	Для юриков первичные
ООО "ГЛОБАЛТЕСТ" (RA.RU.312398)	AP4001 AP4000 AP4002 AP4003	51	4	51	0	51	51
ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507)	АР4001 АР2004 87697-22	22		22	22	22	22
ООО "ПМЦ" (RA.RU.312726)	AP4001	5	5	5	0	5	5

Стоимость поверки Акселерометры (АР40ХХ)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ НИЦ ПМ-Ростест Москва	6500	6500

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта АБКЖ.433644.001ПС и руководства по эксплуатации АБКЖ.433644.001ПС типографским способом в левом верхнем углу.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в АБКЖ.433644.001РЭ, раздел 2 «Использование по назначению».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

АБКЖ.433644.001ТУ Акселерометр АР40ХХ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)

ИНН 5254021532

Адрес: 607185, Нижегородской обл., г. Саров, ул. Павлика Морозова, д. 6

Телефон: (83130) 67777

Факс (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Изготовитель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
ИНН 5254021532
Адрес: 607185, Нижегородской обл., г. Саров, ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru

Испытательный центр

Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, Нижегородской обл., г. Саров, пр. Мира, д. 37
Телефон: (83130) 22224, 22302, 22253
E-mail: nio30@olit.vniief.ru

Правообладатель

Конструктивно акселерометры представляют собой микроэлектромеханическую систему (МЭМС) и состоят из чувствительного элемента и печатной платы для регулировки напряжения, защиты и температурной компенсации, заключенных в металлический корпус с электрическим разъемом.

Принцип действия акселерометров основан на изменении ёмкости чувствительного элемента при перемещении инерционной массы, являющейся его частью, под действием ускорения и преобразования емкости чувствительного элемента в выходной сигнал.

Акселерометры выпускаются в модификациях АР4000, АР4001, АР4002, АР4003, которые отличаются номинальным коэффициентам преобразования, амплитудным и частотным диапазонами.

Материал корпуса - нержавеющая сталь или титановый сплав.

Маркировка акселерометров, включая заводской номер, состоящий из арабских цифр, выполнена методом лазерной гравировки.

Нанесение знака поверки на акселерометр не предусмотрено. Внешний вид акселерометров приведён на рисунке 1.

Внешний вид. Акселерометры (АР40ХХ), http://oei-analitika.ru

Место нанесения заводского номера

Рисунок 1 - Внешний вид акселерометра

Пломбирование акселерометров не предусмотрено.

Лист № 2

Всего листов 4

Таблица 3 - Комплектность акселерометра

Наименование	Обозначение	Кол-во
Акселерометр АР40ХХ	АБКЖ.433644.001	1 шт.
Акселерометр АР40ХХ. Паспорт	АБКЖ.433644.001ПС	1 экз.
Акселерометр АР40ХХ. Руководство по эксплуатации	АБКЖ.433644.001РЭ	1 экз. на партию
Комплект принадлежностей		по требованию

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений амплитуды ускорения, м/с²:
- для АР4000	от 0,05 до 2000
- для АР4001	от 0,05 до 500
- для АР4002	от 0,05 до 200
- для АР4003	от 0,05 до 100
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м-с^-2):
- для АР4000	1
- для АР4001	4
- для АР4002	10
- для АР4003	20
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах	+3
Рабочий диапазон частот, Гц:
а) диапазон А (неравномерность частотной характеристики +5 %):
- для АР4000	от 0,3 до 700
- для АР4001	от 0,3 до 600
- для АР4002	от 0,3 до 500
- для АР4003	от 0,3 до 400
б) диапазон В (неравномерность частотной характеристики +12,5 %):
- для АР4000	от 0,1 до 1500
- для АР4001	от 0,1 до 1200
- для АР4002	от 0,1 до 1000
- для АР4003	от 0,1 до 800
Частота установочного резонанса, кГц, не менее:
- для АР4000	4,5
- для АР4001	3,6
- для АР4002	3,0
- для АР4003	2,4
Нелинейность амплитудной характеристики, %:
- в диапазоне от 0,1 до 300 м/с² включительно	+2
- в диапазоне от 0,05 м/с² до максимального значения	+4
Относительный коэффициент поперечного преобразования, %, не более	5
Коэффициент влияния температуры окружающего воздуха в рабочем диапазоне температур, %/°С	0,2
Нормальные условия измерений:
- температура окружающего воздуха, °С	от +18 до +25
- относительная влажность воздуха при температуре +20 °С, %, не более	80

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	от +6 до +30
Масса, кг, не более	0,026
Габаритные размеры (длина^хширина^хвысота), мм, не более	12x22x22

Продолжение таблицы 2

Наименование характеристики

Значение

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С
- относительная влажность воздуха при температуре +20 °С, %, не более

от -55 до +125
