Наименование

Обозначение

Количество

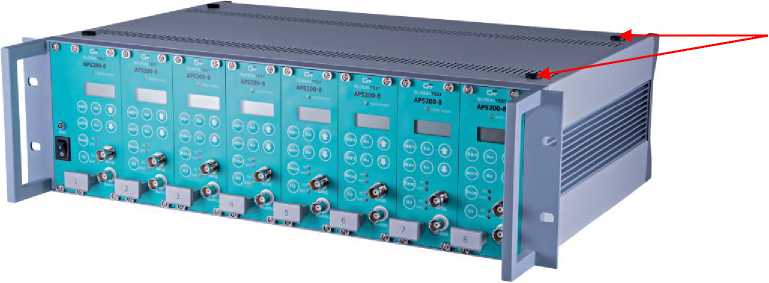

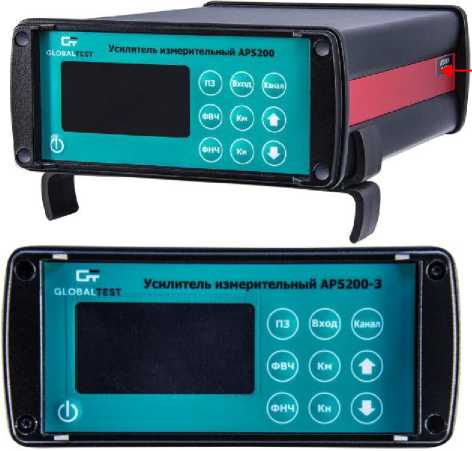

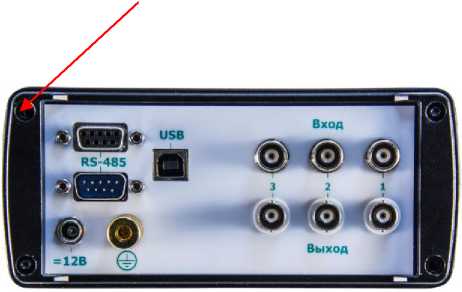

Усилитель измерительный АР5200-Х*

АБКЖ.431134.023

1 шт.

Экранирующая заглушка

от 2 до 16

Блок питания

AS05**

1 шт.

Усилитель измерительный АР5200. Паспорт

АБКЖ.431134.023ПС

1 шт.

Усилитель измерительный АР5200.

Руководство по эксплуатации

АБКЖ.431134.023РЭ

одно

на партию

Усилитель измерительный АР5200. Методика поверки

А3009.0278.МП-2018

ПО усилителя измерительного AP5200 (AP5200Explorer)

АБКЖ.00032-01

AP5200 Explorer . Руководство оператора

АБКЖ.00032-01 34

Емкостной преобразователь Е1000

по требованию

* - где Х обозначение количества измерительных каналов

** - AS05-01(одноканальное исполнение); AS05-03 (исполнение до четырех каналов); AS05-05 (исполнение до восьми каналов)

Наименование характеристики

Значение

Максимальный входной заряд (пик), пКл, не менее

±10⁵

Максимальное входное напряжение (пик), В, не менее

±10

Коэффициент преобразования по заряду (соответствует ряду 1, 2, 5), мВ/пКл

от 0,1 до 1000

Коэффициент преобразования по напряжению (соответствует ряду 1, 2, 5)

от 1 до 1000

Диапазон нормирования (шаг 0,01) коэффициента преобразования

от 1 до 9,99

Пределы основной относительной погрешности установки коэффициента преобразования на частоте 200 Гц, %:

- при измерении виброускорения в диапазоне от 0,1 до 200

±1,0

- при измерении виброускорения в диапазоне от 500 до 1000

±2,0

- при измерении виброскорости в диапазоне от 0,1 до 100

±2,0

Пределы дополнительной погрешности установки коэффициента преобразования в температурном диапазоне от 0 до плюс 50 °С, %

±0,5

Рабочий диапазон частот с затуханием на границах минус 10 %, Гц: - при измерении виброускорения

от 0,3 до 100000

- при измерении виброскорости

от 1 до 2000

Наименование характеристики

Значение

Неравномерность амплитудно-частотной характеристики при измерении:

• - виброускорения в диапазоне частот от 3 до 15000 Гц включительно, %

• - виброскорости в диапазоне частот от 5 до 1000 Гц включительно, %

±0,5

±3,0

Частоты среза встроенных ФВЧ (шаг 0,1; 1; 10; 100 Гц, затухание минус 10 %):

• - при измерении виброускорения, Гц

• - при измерении виброскорости, Гц

от 0,3 до 200

от 1 до 200

Частоты среза встроенных ФНЧ (шаг 0,1; 1; 10 кГц, затухание минус 10 %):

• - при измерении виброускорения, Гц

• - при измерении виброскорости, Гц

от 100 до 100000 от 100 до 2000

Пределы абсолютной погрешности измерения СКЗ напряжения выходного сигнала в диапазоне от 0,1 В до максимального в диапазоне частот от 20 до 100000 Гц, В

±(0,01^+0,003

)^п

СКЗ шума, приведенного ко входу, в режиме преобразования напряжения в диапазоне частот от 3 Гц до 30 кГц, мкВ, не более

30

СКЗ шума, приведенное ко входу, в режиме преобразования заряда для ёмкости датчика 1 нФ в диапазоне частот от 3 Гц до 30 кГц, пКл, не более

3040^-3

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от 18 до 25 80

¹⁾ - где и_изм, численное значение измеренного напряжения, В

Наименование характеристики

Значение

Максимальное выходное напряжение (пик) при коэффициенте нелинейных

искажений < 5 %, В, не менее

±10

Выходное сопротивление, Ом, не более

100

Режим питания датчиков со встроенным усилителем: - напряжение постоянного тока, В

24±2

- сила тока, мА

от 3 до 15

Напряжение питания постоянного тока, В

12±2

Ток потребления, А, не более

- одноканальное исполнение

0,35

- исполнение до четырех каналов

1,4

- исполнение до восьми каналов

2,8

Условия эксплуатации:

- температура окружающего воздуха, °С

от 0 до +50

- относительная влажность воздуха при 35 °С, %

до 80

Габаритные размеры (длина^хвысота^хглубина), мм, не более

- исполнение до четырех каналов

165^х75^х250

- исполнение до восьми каналов

485x130x340

Масса усилителя, кг, не более

- исполнение до четырех каналов

2,3

- исполнение до восьми каналов

7,3

Гарантийный срок хранения с момента изготовления, месяцев

42

Гарантийный срок эксплуатации с момента поставки заказчику, месяцев

36
