Номер по Госреестру СИ: 88635-23
88635-23 Вибропреобразователи
(АР1022)
Назначение средства измерений:
Вибропреобразователи АР1022 (далее - акселерометр) предназначены для измерений вибрационных и ударных ускорений.

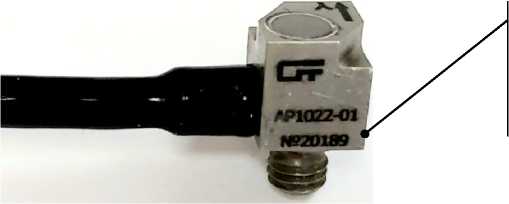

Внешний вид.
Вибропреобразователи
Рисунок № 1
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 30.03.2028
Номер записи - 190651
ID в реестре СИ - 1407622
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
AP1022-01-02, AP1022-01-01, AP1022-01, AP1022,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")
Страна - РОССИЯ
Населенный пункт - г. Саров, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 358
Выдано извещений - 0
Кол-во периодических поверок - 22
Кол-во средств измерений - 62
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 1092 дн.
Приказы РСТ, где упоминается данный тип СИ
№691 от 2023.03.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Вибропреобразователи (АР1022)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24253-14 25.02.2029 |
Преобразователи акустической эмиссии резонансные, GT200 (GT200В) Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ |
1 год |
|
53757-13 07.05.2029 |
Преобразователи акустической эмиссии резонансные, GT200UB Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
53758-13 07.05.2029 |
Датчики акустические, GT400 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
56092-13 23.10.2029 |
Усилители заряда дифференциальные, GT500 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
57588-14 05.04.2029 |
Усилители измерительные , АР5110 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68168-17 01.08.2027 |
Калибраторы портативные, АТ01m Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68189-17 01.08.2027 |
Вибровыключатели, SV01-XX Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68470-17 30.08.2027 |
Датчики ускорения, АР2013 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
70087-17 29.12.2027 |
Датчики давления, PS 2010 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
70641-18 23.03.2029 |
Датчики динамического давления, PS2001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71522-18 15.06.2029 |
Усилители заряда, серии АР5000 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71631-18 28.06.2029 |
Преобразователи напряжения измерительные, AP6300 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71690-18 28.06.2029 |
Блоки регистрации электрических сигналов, БРХВ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71709-18 28.06.2029 |
Усилители заряда и напряжения, АР5210-16 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
72328-18 06.09.2029 |
Анализаторы, ПР 200Ех-Х Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
73008-18 30.10.2029 |
Виброметры, АР5500 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
73310-18 04.12.2029 |
Датчики динамического давления, PS09 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
73103-18 21.11.2029 |
Установки камертонные, AP7001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
74246-19 01.03.2029 |
Усилители измерительные , АР5200 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
81855-21 28.05.2026 |
Преобразователи акустической эмиссии резонансные, GT205 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
81920-21 02.06.2026 |
Виброконтроллеры, АР5300М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
82506-21 09.08.2026 |
Измерители давления автономные, АИД Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
84880-22 17.03.2027 |
Вибропреобразователи , АР1076 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
85020-22 30.03.2027 |
Калибраторы портативные, АТ04 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
86148-22 11.07.2027 |
Установки баллистические, АР8001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
87466-22 08.12.2027 |
Виброконтроллеры, АР5400 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
87697-22 19.12.2027 |
Акселерометры , АР40ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
87823-22 27.12.2027 |
Акселерометры промышленные, АР15ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88307-23 28.02.2028 |
Стенды линейных перемещений, АР8010 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
88284-23 28.02.2028 |
Установки низкочастотные, АР8005М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
88360-23 01.03.2028 |
Преобразователи вихретоковые, АР2210 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
88446-23 09.03.2028 |
Преобразователи оборотов вихретоковые, АР2410 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
88508-23 15.03.2028 |
Акселерометры , АР20ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88635-23 30.03.2028 |
Вибропреобразователи , АР1022 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
89895-23 04.09.2028 |
Датчики виброскорости с токовым выходом, AP161X Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
91278-24 07.02.2029 |
Акселерометры ударные, АР141Х Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
91354-24 |
Установка баллистическая, АР8001М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
92005-24 27.04.2029 |
Акселерометры , АР10ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Кто поверяет Вибропреобразователи (АР1022)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "РФЯЦ - ВНИИЭФ" (RA.RU.311881) | 236 | 160 | 214 | 22 | 0 | 236 | 214 | 22 | ||
| ООО "ГЛОБАЛТЕСТ" (RA.RU.312398) | 122 | 116 | 122 | 0 | 0 | 122 | 122 | 0 |
Стоимость поверки Вибропреобразователи (АР1022)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносят на заглавный лист паспорта АБКЖ.433641.015ПС и руководства по эксплуатации АБКЖ.433641.015РЭ типографским способом в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в АБКЖ.433641.015РЭ, раздел 2 «Использование по назначению».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»;
АБКЖ.433641.015ТУ Вибропреобразователь AP1022. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
ИНН 5254021532
Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Изготовитель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)ИНН 5254021532
Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс: (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Испытательный центр
Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)Адрес: 607188, Нижегородская обл., г. Саров, пр. Мира, д. 37
Телефон: (83130) 22224, 22302, 22253
E-mail: nio30@olit.vniief.ru
Правообладатель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)ИНН 5254021532
Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Принцип действия акселерометров основан на генерации электрического сигнала (заряда), пропорционального воздействующему ускорению одновременно по трём взаимно ортогональным направлениям.
Акселерометры выпускаются в модификациях АР1022, АР1022-01, АР1022-01-01, АР1022-01-02, которые отличаются длиной кабеля, типом соединителя и амплитудой измеряемого ускорения. Материал корпуса - нержавеющая сталь или титановый сплав.
Маркировка акселерометра, включая заводской номер, состоящий из арабских цифр, выполнена методом лазерной гравировки.
Нанесение знака поверки на акселерометр не предусмотрено. Внешний вид акселерометра приведён на рисунке 1.
Место нанесения заводского номера
Таблица 1- Конструктивные особенности модификаций
|
Исполнение |
Количество изм. осей |
Способ крепления |
Длина кабеля, м |
Вид кабельной заделки/ Тип соединителя |
|
АР1022 |
3 |
Резьбовой хвостовик М5 |
* |
встроенный кабель/3 xAR05 (10-32UNF) |
|
АР1022-01 |
* |
встроенный кабель/ розетка РС4ТВ | ||
|
АР1022-01-01 |
0,15 |
встроенный кабель/розетка РС4ТВ | ||
|
АР1022-01-02 |
0,25 | |||
|
* - устанавливается при заказе и указывается в паспорте, по умолчанию 2 м | ||||
Рисунок 1 - Внешний вид акселерометра
Пломбирование акселерометров не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Вибропреобразователь AP1022 |
АБКЖ.433641.015 |
1 шт. |
|
Вибропреобразователь AP1022. Паспорт |
АБКЖ.433641.015ПС |
1 шт. |
|
Вибропреобразователь AP1022. Руководство по эксплуатации |
АБКЖ.433641.015РЭ |
1 экз. на партию |
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2: | |
|
- для АР1022, АР1022-01 |
150000 |
|
- для АР1022-01-01, АР1022-01-02 |
100000 |
|
Номинальное значение коэффициента преобразования, пКл/(м-с-2) |
0,1 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах |
±20 |
|
Рабочий диапазон частот, Г ц |
от 5 до 20000 |
|
Частота установочного резонанса в осевом направлении, кГ ц, не менее |
70 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Нелинейность амплитудной характеристики, %, в пределах: | |
|
- от 1 до 400 м/с2 включительно |
±1 |
|
- свыше 400 до 100000 м/с2 включительно |
±4 |
|
- свыше 100000 до 150000 м/с2 включительно |
±5 |
|
Неравномерность частотной характеристики, %, в пределах: | |
|
- в диапазоне от 5 до 20000 Гц |
±45 |
|
- в диапазоне от 10 до 18000 Гц |
±12,5 |
|
Пределы допускаемой основной относительной погрешности при измерении виброускорения в диапазоне частот от 10 до 18000 Гц, % |
±15 |
|
Коэффициент влияния температуры окружающего воздуха, %/°С |
0,2 |
|
Нормальные условия измерений: | |
|
- температура окружающего воздуха, °С |
от +18 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Значение базовой частоты, Г ц |
200 |
|
Масса акселерометра без кабеля, кг, не более |
0,006 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
9х9х15 |
|
Рабочие условия эксплуатации:
|
от -184 до +150 до 95 % до 400 А/м |
