Сведения о средстве измерений: 53757-13 Преобразователи акустической эмиссии резонансные

Номер по Госреестру СИ: 53757-13
53757-13 Преобразователи акустической эмиссии резонансные
(GT200UB)

Назначение средства измерений:
Преобразователи акустической эмиссии резонансные GT200UB (далее -преобразователи GT200UB) предназначены для измерений колебательного смещения или скорости смещения поверхности твердых тел в диапазоне частот от 130 до 200 кГц.

Внешний вид. Преобразователи акустической эмиссии резонансные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Преобразователи акустической эмиссии резонансные
Рисунок № 1

Внешний вид. Преобразователи акустической эмиссии резонансные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Преобразователи акустической эмиссии резонансные
Рисунок № 2

Внешний вид. Преобразователи акустической эмиссии резонансные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Преобразователи акустической эмиссии резонансные
Рисунок № 3

Общие сведения

Дата публикации - 31.03.2023
Срок свидетельства - 07.05.2029
Номер записи -
ID в реестре СИ - 366130
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Преобразователь акустической эмиссии резонансный GT200UB, нет данных, VEGAFLEX 81, GT200UB,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")
Страна - РОССИЯ
Населенный пункт - г. Саров, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да

V_16 Количество поверок СИ по годам и странам производителей

Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.

Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.

Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.

Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.

На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

год
страна
кол-во поверок

Бесплатный

Статистика

Кол-во поверок - 1173
Выдано извещений - 2
Кол-во периодических поверок - 648
Кол-во средств измерений - 554
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№821 от 2018.04.27 О переоформлении свидетельства об утверждении типа средства измерений № 53757 "Преобразователи измерительные многофункциональные ЭНИП-2" и внесении изменений в описание типа

№2695 от 2018.12.19 О переоформлении свидетельства об утверждении типа средства измерений № 53757/1 "Преобразователи измерительные многофункциональные ЭНИП-2" и внесении изменений в описание типа

№559 от 2013.06.05 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 53727-13 по 53746-13,2999-00,53747-13 по 53751-13,22581-13,53752-13 по 53755-13,31705-13,53756-13 по 53758-13,29348-13,33822-13,53759-13 по 53764-13)

№1615 от 2017.07.25 О переоформлении свидетельства об утверждении типа средства измерений № 30366 "Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЦТП филиала № 5 "ЮГО-ВОСТОЧНЫЙ" ОАО "МОЭК" и внесении изменений в описание типа

№866 от 2018.05.07 О продлении срока действия свидетельств об утверждении типа средств измерений

№2451 от 2018.11.23 О продлении срока действия свидетельств об утверждении типа средств измерений

№2115 от 2021.09.27 Об утверждении типов средств измерений

№653 от 2023.03.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (17)

№1551 от 2025.08.01 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Преобразователи акустической эмиссии резонансные (GT200UB)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
24253-14 25.02.2029	Преобразователи акустической эмиссии резонансные, GT200 (GT200В) Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ	1 год
53757-13 07.05.2029	Преобразователи акустической эмиссии резонансные, GT200UB Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
53758-13 07.05.2029	Датчики акустические, GT400 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
56092-13 23.10.2029	Усилители заряда дифференциальные, GT500 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
57588-14 05.04.2029	Усилители измерительные , АР5110 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
68168-17 01.08.2027	Калибраторы портативные, АТ01m Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
68189-17 01.08.2027	Вибровыключатели, SV01-XX Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
68470-17 30.08.2027	Датчики ускорения, АР2013 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
70087-17 29.12.2027	Датчики давления, PS 2010 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
70641-18 23.03.2029	Датчики динамического давления, PS2001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
71522-18 15.06.2029	Усилители заряда, серии АР5000 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
71631-18 28.06.2029	Преобразователи напряжения измерительные, AP6300 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
71690-18 28.06.2029	Блоки регистрации электрических сигналов, БРХВ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
71709-18 28.06.2029	Усилители заряда и напряжения, АР5210-16 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
72328-18 06.09.2029	Анализаторы, ПР 200Ех-Х Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
73008-18 30.10.2029	Виброметры, АР5500 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
73310-18 04.12.2029	Датчики динамического давления, PS09 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
73103-18 21.11.2029	Установки камертонные, AP7001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
74246-19 01.03.2029	Усилители измерительные , АР5200 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
81855-21 28.05.2026	Преобразователи акустической эмиссии резонансные, GT205 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
81920-21 02.06.2026	Виброконтроллеры, АР5300М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
82506-21 09.08.2026	Измерители давления автономные, АИД Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
84042-21 14.12.2026	Регистраторы автономные ударных и вибрационных воздействий, АДМВ-05 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
84880-22 17.03.2027	Вибропреобразователи , АР1076 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
85020-22 30.03.2027	Калибраторы портативные, АТ04 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
86148-22 11.07.2027	Установки баллистические, АР8001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
87466-22 08.12.2027	Виброконтроллеры, АР5400 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
87697-22 19.12.2027	Акселерометры , АР40ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
87823-22 27.12.2027	Акселерометры промышленные, АР15ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
88307-23 28.02.2028	Стенды линейных перемещений, АР8010 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
88284-23 28.02.2028	Установки низкочастотные, АР8005М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
88360-23 01.03.2028	Преобразователи вихретоковые, АР2210 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
88446-23 09.03.2028	Преобразователи оборотов вихретоковые, АР2410 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
88508-23 15.03.2028	Акселерометры , АР20ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
88635-23 30.03.2028	Вибропреобразователи , АР1022 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
89895-23 04.09.2028	Датчики виброскорости с токовым выходом, AP161X Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
91278-24 07.02.2029	Акселерометры ударные, АР141Х Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
91354-24	Установка баллистическая, АР8001М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год
92005-24 27.04.2029	Акселерометры , АР10ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	3 года
94907-25 14.03.2030	Модули регистрации вибрационных нагрузок, АДМВ-09 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	2 года
95238-25 18.04.2030	Датчики акустической эмиссии, GT Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.)	ОТ МП	1 год

SO_3 Регистрация типов СО в ФГИС АРШИН по годам и типу производства (год, тип производства, страны, кол-во)

Бесплатный

Кто поверяет Преобразователи акустической эмиссии резонансные (GT200UB)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ГЛОБАЛТЕСТ" (RA.RU.312398)		GT200UB	581	204	12	569	2	581	12	569
ФГУП "РФЯЦ - ВНИИЭФ" (RA.RU.311881)		GT200UB	158		79	79	0	5	0	5
АО "НИЦПВ" (RA.RU.311409)		Преобразователь акустической эмиссии резонансный GT200UB	361		0	0	0	0	0	0
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	GT200UB	23		0	0	0	0	0	0
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ		23		0	0	0	0	0	0
ФБУ «Нижегородский ЦСМ» (RA.RU.311315)	РСТ	нет данных	8		0	0	0	0	0	0
ОАО "НИЦПВ". (01.00317-2011)		GT200UB	18		0	0	0	0	0	0
ООО ИК "СИБИНТЕК" (RA.RU.311951)		VEGAFLEX 81	1		1	0	0	1	1	0

Стоимость поверки Преобразователи акустической эмиссии резонансные (GT200UB)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Нижегородский ЦСМ Нижегородская область	1249	1249

Знак утверждения типа

наносится на корпус преобразователя GT200UB методом лазерной гравировки и на титульный лист эксплуатационной документации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Преобразователи акустической эмиссии резонансные GT200UB. АБКЖ .433649.008 РЭ. Руководство по эксплуатации.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к преобразователям акустической эмиссии резонансным GT200UB

РД 03-300-99 «Требования к преобразователям акустической эмиссии, применяемых для контроля опасных производственных объектов».

Преобразователи акустической эмиссии резонансные GT200UB. АБКЖ.433649.008 ТУ. Технические условия.

Поверка

осуществляется по документу АБКЖ.433649.008 МП «Инструкция. Преобразователи акустической эмиссии резонансные GT200UB. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 12.12.2012 г.

Основные средства поверки:

- система лазерная измерительная ЛИС-01М (регистрационный номер 42622-09),

диапазон измерений виброперемещения (10^-9 10^-4) м с пределами допускаемой погрешности измерений ± 0,5 • 10^-9 м, диапазон измерений линейного перемещения 10^-9 10^-3 м с

пределами допускаемой погрешности измерений ± 3 • 10^-9 м;

- осциллограф цифровой TDS-2014B (регистрационный номер 24018-06), полоса пропускания 100 МГц; коэффициент отклонения 2 мВ/дел...5 В/дел, погрешность установки ± 3 % (± 4 % при 2...5 мВ/дел); максимальное входное напряжение 300 В ср. кв.; коэффициент развертки 5 нс.50 с/дел, погрешность установки ± 0,005 %.

Изготовитель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») Юридический адрес: 607185, Россия, Нижегородская область, г. Саров, ул. Павлика Морозова, д. 6. Тел. (83130) 4-02-44, Факс 6-42-57 mail@globaltest.ru

Испытательный центр

Государственный центр испытаний средств измерений открытое акционерное общество «Научно-исследовательский центр по изучению свойств поверхности и вакуума» (ГЦИ СИ ОАО «НИЦПВ»)
Адрес:119421, г. Москва, ул. Новаторов 40, корп. 1,
Тел. (495) 935-97-77, 935-97-66, Тел./Факс: 935-96-90, E-mail: nicpv@mail.ru

Принцип действия преобразователя GT200UB основан на использовании пьезоэлектрического эффекта, при котором колебательные смещения или скорости смещения поверхности твердых тел преобразуются в электрические сигналы с помощью пьезокерамических преобразователей.

Конструктивно преобразователь GT200UB выполнен в виде цилиндрического корпуса из титанового сплава, внутри которого расположен пьезокерамический чувствительный элемент. Конструкция преобразователя GT200UB пылевлагонепроницаемая.

Преобразователь GT200UB имеет электрическую изоляцию чувствительного элемента от корпуса и неразъёмный 2-х жильный 2-х экранированный кабель типа 89463-Twinax-Bluy Hose cable и встроенный усилитель.

Органов управления, расположенных непосредственно на преобразователе GT200UB, не имеется.

Внешний вид преобразователей GT200UB приведен на рисунках 1 - 3.

Внешний вид. Преобразователи акустической эмиссии резонансные (GT200UB), http://oei-analitika.ru

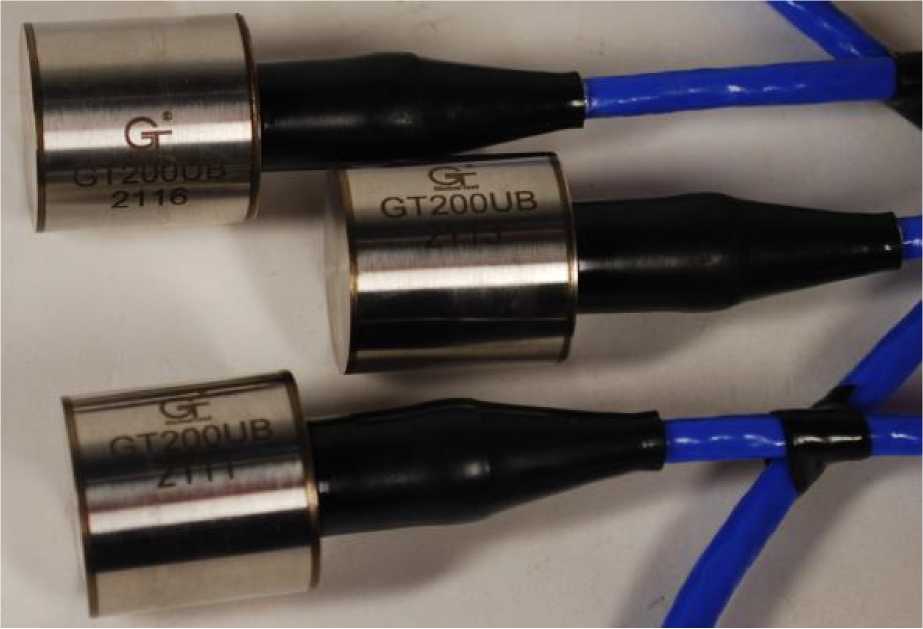

Рисунок 1 - Общий вид преобразователей GT200UB

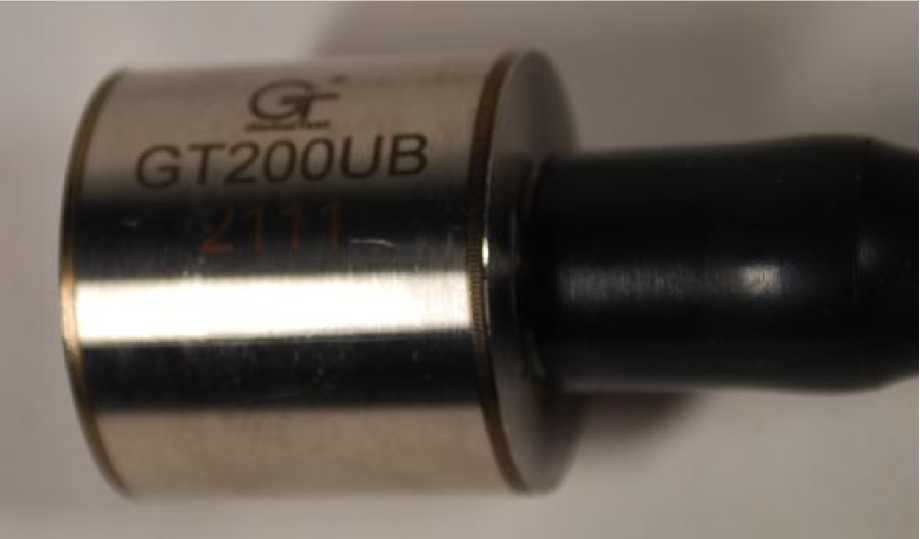

Рисунок 2 - Вид сбоку

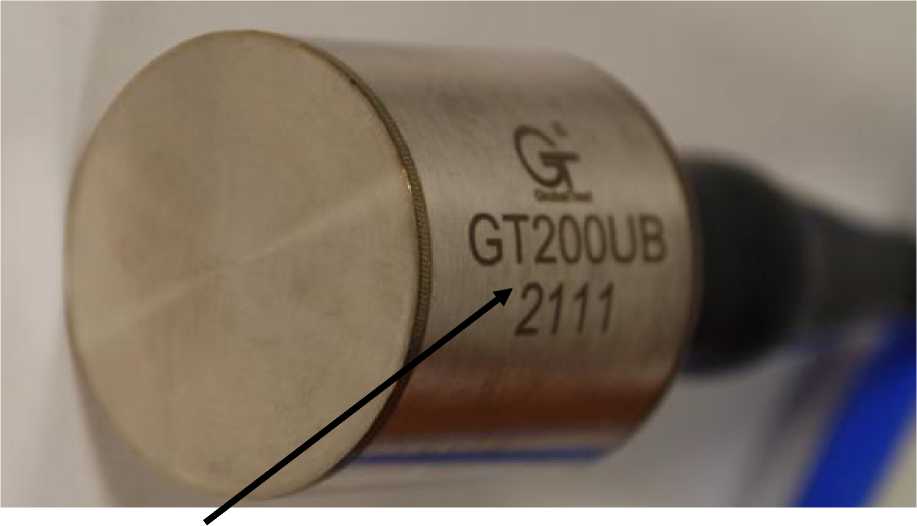

Рисунок 3 - Место для нанесения обозначения типа датчика или размещения наклеек

Комплект поставки включает:

- преобразователь акустической эмиссии широкополосный GT200UB - 1 шт.;
- комплект эксплуатационной документации (Преобразователи акустической эмиссии резонансные GT200UB. АБКЖ.433649.008 ПС. Паспорт; Преобразователи акустической эмиссии резонансные GT200UB. АБКЖ.433649.008 РЭ. Руководство по эксплуатации) - 1 комплект;
- методика поверки - 1 шт.

Основные метрологические и технические характеристики преобразователей GT200UB приведены в таблице 1.

Таблица 1

Наименование характеристики	Значение характеристики
Резонансная частота (F_₽) с максимальным значением коэффициента электроакустического преобразования К_р^тах, кГц	от 130 до 200
Коэффициент электроакустического преобразования на резонансной частоте (относительно 1 В/(м/с)) К_р^тах, дБ, не менее	80
Коэффициент электроакустического преобразования (относительно 1В/(м/с)) в полосе пропускания (К_р^пп), дБ, не менее	70
Пределы относительной погрешности электроакустического преобразования, %	± 25
Г абаритные размеры (диаметр х высота), мм, не более	26,0 х 26,4
Масса (без кабеля), г, не более	45
Напряжение питания постоянного тока, В	12 ± 0,5
Ток потребления, мА, не более	30
Диапазон рабочей температуры, °С	от минус 55 до плюс 120
Относительная влажность воздуха при температуре плюс 20 °С, %	до 98
Атмосферное давление, кПа	от 84 до 106
Средний срок службы ПАЭ, лет, не менее	5
