Номер по Госреестру СИ: 87466-22
87466-22 Виброконтроллеры
(АР5400)
Назначение средства измерений:
Виброконтроллеры АР5400 (далее - виброконтроллер) предназначены для измерений СКЗ виброскорости.
Внешний вид.
Виброконтроллеры
Рисунок № 1
Общие сведения
Дата публикации - 10.12.2022
Срок свидетельства - 08.12.2027
Номер записи - 189555
ID в реестре СИ - 1404309
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификаций, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")
Страна - РОССИЯ
Населенный пункт - г. Саров, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 1041
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№3106 от 2022.12.08 ПРИКАЗ_Об утверждении типов средств измерений (17)
№324 от 2024.02.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
Наличие аналогов СИ: Виброконтроллеры (АР5400)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24253-14 25.02.2029 |
Преобразователи акустической эмиссии резонансные, GT200 (GT200В) Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ |
1 год |
|
53757-13 07.05.2029 |
Преобразователи акустической эмиссии резонансные, GT200UB Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
53758-13 07.05.2029 |
Датчики акустические, GT400 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
56092-13 23.10.2029 |
Усилители заряда дифференциальные, GT500 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
57588-14 05.04.2029 |
Усилители измерительные , АР5110 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68168-17 01.08.2027 |
Калибраторы портативные, АТ01m Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68189-17 01.08.2027 |
Вибровыключатели, SV01-XX Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68470-17 30.08.2027 |
Датчики ускорения, АР2013 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
70087-17 29.12.2027 |
Датчики давления, PS 2010 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
70641-18 23.03.2029 |
Датчики динамического давления, PS2001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71522-18 15.06.2029 |
Усилители заряда, серии АР5000 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71631-18 28.06.2029 |
Преобразователи напряжения измерительные, AP6300 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71690-18 28.06.2029 |
Блоки регистрации электрических сигналов, БРХВ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71709-18 28.06.2029 |
Усилители заряда и напряжения, АР5210-16 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
72328-18 06.09.2029 |
Анализаторы, ПР 200Ех-Х Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
73008-18 30.10.2029 |
Виброметры, АР5500 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
73310-18 04.12.2029 |
Датчики динамического давления, PS09 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
73103-18 21.11.2029 |
Установки камертонные, AP7001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
74246-19 01.03.2029 |
Усилители измерительные , АР5200 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
81855-21 28.05.2026 |
Преобразователи акустической эмиссии резонансные, GT205 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
81920-21 02.06.2026 |
Виброконтроллеры, АР5300М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
82506-21 09.08.2026 |
Измерители давления автономные, АИД Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
84042-21 14.12.2026 |
Регистраторы автономные ударных и вибрационных воздействий, АДМВ-05 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
84880-22 17.03.2027 |
Вибропреобразователи , АР1076 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
85020-22 30.03.2027 |
Калибраторы портативные, АТ04 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
86148-22 11.07.2027 |
Установки баллистические, АР8001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
87466-22 08.12.2027 |
Виброконтроллеры, АР5400 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
87697-22 19.12.2027 |
Акселерометры , АР40ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
87823-22 27.12.2027 |
Акселерометры промышленные, АР15ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88307-23 28.02.2028 |
Стенды линейных перемещений, АР8010 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
88284-23 28.02.2028 |
Установки низкочастотные, АР8005М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
88360-23 01.03.2028 |
Преобразователи вихретоковые, АР2210 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
88446-23 09.03.2028 |
Преобразователи оборотов вихретоковые, АР2410 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
88508-23 15.03.2028 |
Акселерометры , АР20ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88635-23 30.03.2028 |
Вибропреобразователи , АР1022 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
89895-23 04.09.2028 |
Датчики виброскорости с токовым выходом, AP161X Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
91278-24 07.02.2029 |
Акселерометры ударные, АР141Х Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
91354-24 |
Установка баллистическая, АР8001М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
92005-24 27.04.2029 |
Акселерометры , АР10ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
94907-25 14.03.2030 |
Модули регистрации вибрационных нагрузок, АДМВ-09 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
95238-25 18.04.2030 |
Датчики акустической эмиссии, GT Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Кто поверяет Виброконтроллеры (АР5400)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "РФЯЦ - ВНИИЭФ" (RA.RU.311881) | 1031 | 1031 | 0 | 0 | 1031 | 1031 | 0 | |||
| ООО "ГЛОБАЛТЕСТ" (RA.RU.312398) | 10 | 10 | 0 | 0 | 10 | 10 | 0 |
Стоимость поверки Виброконтроллеры (АР5400)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) предназначено для установления требуемых режимов работы и коэффициентов преобразования ПП и обработки измерительной информации. Метрологические характеристики виброконтроллера нормированы с учетом влияния на них ПО.
Уровень защиты ПО соответствует уровню «низкий» по Р 50.2.077-2014. Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
APConfiguratorGt |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.0.0 |
|
Цифровой идентификатор ПО (с использованием алгоритма CRC-32) |
* |
|
* - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.431134.066ПС | |
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта АБКЖ.431134.066ПС и руководства по эксплуатации АБКЖ.431134.066РЭ типографским способом в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в АБКЖ.431134.066РЭ, раздел 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
АБКЖ.431134.066ТУ Виброконтроллер АР5400. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
ИНН 5254021532
Адрес: 607185, Нижегородской обл., г. Саров, ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Изготовитель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)ИНН 5254021532
Адрес: 607185, Нижегородской обл., г. Саров, ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Испытательный центр
Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)ИНН 5254001230
Адрес: 607188, Нижегородской обл., г. Саров, пр. Мира, д. 37
Телефон: (83130) 22224, 22302, 22253
E-mail: nio30@olit.vniief.ru
Правообладатель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)ИНН 5254021532
Адрес: 607185, Нижегородской обл., г. Саров, ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Конструктивно виброконтроллер состоит из электронного блока и первичного преобразователя виброускорения со встроенной электроникой (далее - ПП).
Принцип действия виброконтроллера основан на преобразовании сигнала (однократное интегрирование) поступающего от ПП и вычислении среднего квадратического значения (СКЗ) виброскорости. В качестве ПП используются вибропреобразователи АР36 (рег. № 22564-11) или вибропреобразователи AP20XX с пониженным питанием (рег. № 79227-20).
Виброконтроллер имеет цифровой индикатор и унифицированный выход постоянного тока 4-20 мА для выдачи результатов измерений, интерфейсы RS-485 - для передачи результатов измерений и USB - для настройки виброконтроллера, а также набор «сухих контактов» для реализации уставок.
Общий вид контроллера, схема пломбирования от несанкционированного доступа и место нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится в виде бирки наклеиваемой на корпус.
Место нанесения пломбы-этикетки
Место нанесения заводского номера

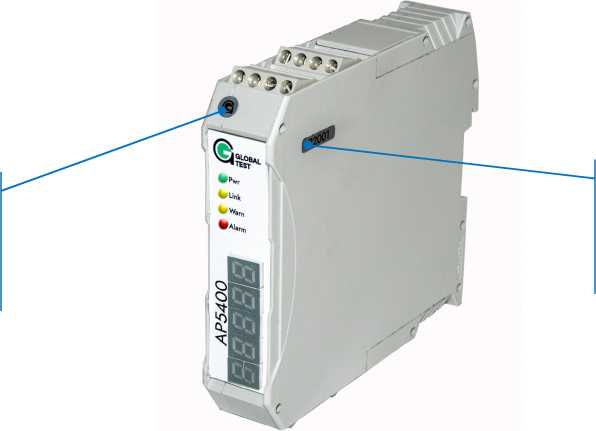

Рисунок 1 - Внешний вид виброконтроллера
Таблица 3 - Комплектность виброконтроллера
|
Наименование |
Обозначение |
Кол-во |
|
Виброконтроллер АР5400 |
АБКЖ.431134.066 |
1 шт. |
|
Виброконтроллер АР5400. Паспорт |
АБКЖ.431134.066ПС |
1 экз. |
|
Виброконтроллер АР5400. Руководство по эксплуатации |
АБКЖ.431134.066РЭ |
1 экз. на партию |
|
Программное обеспечение APConfiguratorGt |
АБКЖ.00038-01 | |
|
Руководство оператора |
АБКЖ.00038-01 34 | |
|
Первичный преобразователь* |
1 шт. | |
|
* - модификация ПП указывается при заказе, по умолчанию вибропреобразователь АР36 АБКЖ.433642.007 (рег. № 22564-11) | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКЗ виброскорости,* мм/с |
от 0,3 до 16,0; от 0,4 до 20,0; от 0,6 до 32,0 |
|
Рабочий диапазон частот,* Гц |
от 10 до 1000; от 2 до 1000 |
|
Неравномерность частотной характеристики в пределах, % |
±10 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости на базовой частоте 160 Гц, %:
|
±2,5 ±3,0 |
|
Диапазон задания порога срабатывания уставок (СКЗ виброскорости), мм/с:
|
от 0,4 до 16,0 от 0,5 до 20,0 от 0,7 до 32,0 |
|
Пределы допускаемой дополнительной погрешности измерений СКЗ виброскорости в рабочем диапазоне температур (без 1111), % |
±2** |
|
Нормальные условия измерений:
|
от +18 до +28 80 |
|
* - устанавливаются при заказе и указывается в паспорте; ** - метрологические и технические характеристики ПП в соответствии с описаниями типа (вибропреобразователи АР36 (рег. № 22564-11) , вибропреобразователи AP20XX с пониженным питанием (рег. № 79227-20)) | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
+18 до +36 |
|
Ток потребления, мА, не более |
110 |
|
Масса электронного блока, кг, не более |
0,2 |
Продолжение таблицы 3
|
Габаритные размеры электронного блока (длинахширинахвысота), мм, не более |
115х115х23 |
|
Рабочие условия эксплуатации (без ПП):
|
от -40 до +70 до 80 |
